INSTALLAZIONE DEL TX COOLRUNNER CR3 LITE SU CORONA V1 (250/320GB)

Per effettuare RGH con CR3 Lite avremo bisogno di questo materiale:

• CR3 Lite
• Nand reader (io ho usato TX Nand-X)
• Software per la lettura, scrittura e creazione sia di Xell che di freeboot (io ho usato J-Runner, voi usate ciò che volete)
• Il glitchip è programmabile tramite porta LPT, tramite nand reader basato su Olimex (quindi Olimex originale, Nand-X, ecc.), oppure tramite programmatore autocostruito opportunamente modificato (in sezione trovate le guide per autocostruirlo)

PROGRAMMAZIONE DEL CPLD

Per prima cosa andremo a programmare il nostro cpld, in questo caso con il Nand-X. Colleghiamo il cavo Jtag Nand-X to CoolRunner e apriamo J-runner, ricordiamo di mettere lo switch su PRG e, a programmazione terminata, riposizionarlo su NOR:

1. Impostiamo Usb e clicchiamo Flash CoolRunner
2. Nel riquadro che si aprirà, metteremo la spunta su Corona (48MHz)
3. Sceglieremo il timing con il quale vorremmo programmare il cpld, per rendere più chiaro ho evidenziato i passaggi in giallo
4. Aspettiamo che J-Runner finisca e quando vedremo il led verde del glitchip spegnersi, sarà programmato

INSTALLAZIONE DEL GLITCHIP

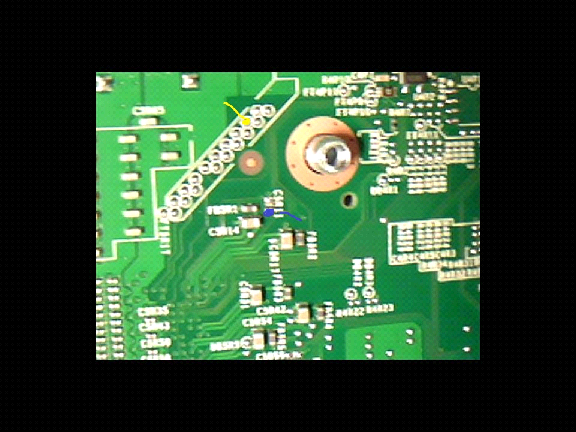

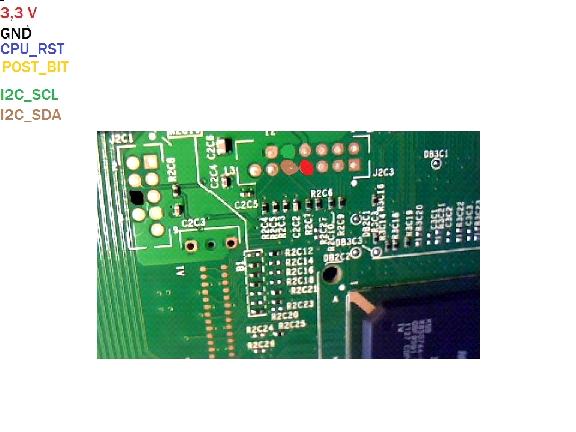

Passiamo ai collegamenti sulla nostra motherboard Corona e riassumo il tutto con due immagini che parlano da sè, il colore indica i punti sulla scheda, GND potete metterlo dove preferite, io ho usato i cavi in dotazione, ma potete usare anche il classico awg30.

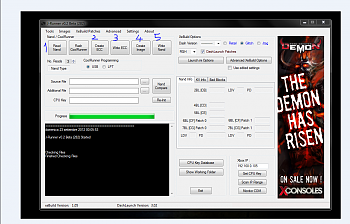

RGH2 E CREAZIONE DEL FREEBOOT

1. Lettura dei dump e comparazione degli stessi, per verificare che i files estratti siano validi (e verificare in caso di bad blocks che tutto sia corretto)
2. Creazione ECC
3. Scrittura ECC e recupero cpu key o cliccando Scan IP Range se non conoscete IP della console, oppure Get Cpu Key se avete impostato IP nella casella di J-Runner
4. Selezioniamo RGH2 nel riquadro
5. Creiamo l'immagine di freeboot dopo aver estratto la cpu key e averla selezionata nel riquadro
6. Scrittura del freeboot nella nostra console

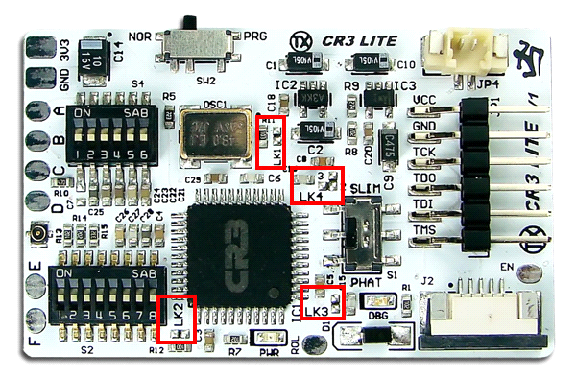

FIX CONSIGLIATI PER CORONA

LK1 - Aperto (abilita il quarzo)
LK2 - Chiuso (disabilita la resistenza in serie da 10 Ohm sul CPU_RST)
LK3 - Aperto (disabilita il condensatore C15)
LK4 - Chiuso 1 e 2 (abilita il condensatore in parallelo tra CPU_RST e GND da 300pF)
oppure
LK4 - Chiuso 2 e 3 (abilita il condensatore in parallelo tra CPU_RST e GND da 100pF)
oppure ancora
LK4 - Tutti aperti
ovviamente quando faccio riferimento a chiuso o aperto, intendo chiudere il ponticino con lo stagno, oppure lasciarlo aperto senza stagnare il nulla!

ALTRE CONSOLE
Phat (Non-Jasper)

LK1 - chiuso (disabilita il quarzo)
LK2 - aperto(abilita 10 Ohm on CPU_RST)
LK3 - chiuso (C15 abilitata)
LK4 - tutto aperto (per slim)

Phat (Jasper)

LK1 - chiuso (Disabilita il quarzo)
LK2 - chiuso(Disabilita 10 Ohm on CPU_RST)
LK3 - chiuso(C15 abilita)
LK4 - tutto aperto (per slim)

Slim (Trinity)

LK1 - chiuso (Disabilita il quarzo)
LK2 - chiuso(Disabilita 10 Ohm on CPU_RST)
LK3 - aperto (C15 Disabilitata)
LK4 - chiuso 1-2 (300pF on CPU_RST to GND)
o
LK4 - tutto aperto

GUIDA REALIZZATA DA tommino81 per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
Ringrazio zeruel85 per la revisione finale del tutorial.
