[Tutorial] Installazione X360Ace V2 Apeiron R-Jtag (R-Jtace)

[The Pusher]

L'R-Jtace con X360Ace Apeiron Mod e' facile ed assicura tempi di avvio immediati, con una configurazione minima, su motherboard xbox 360 Falcon e Jasper. Prerequistio essenziale è che le console siano aggiornate ad una dashboard superiore alla 15574.
Potete tranquillamente utilizzare come software o AutoGG o J-runner.
Caricate il dump della vostra Nand in uno dei due software:

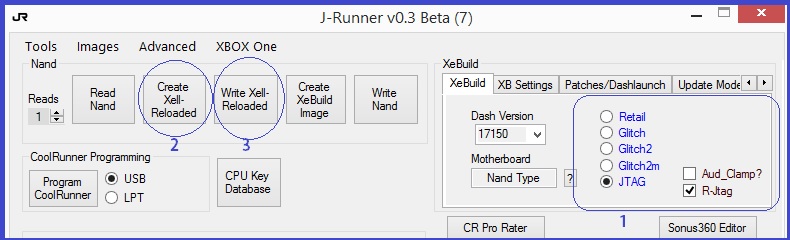

Spuntate come da immagine le opzioni per JTAG e flaggate l'opzione R-Jtag (1), cliccate su Xell - Reload (2) , e con il programmatore cliccate su Write Xell-reloaded (3).

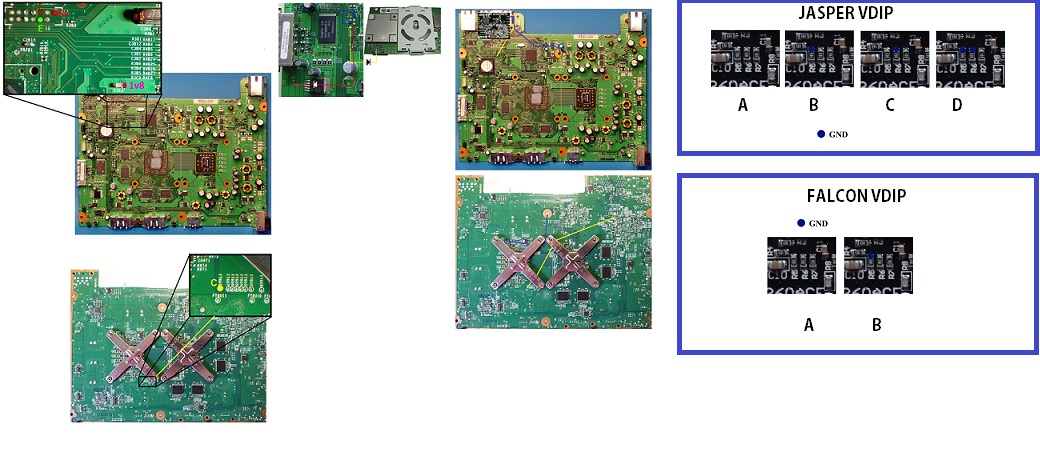

Dopo aver completato la scrittura dell'ecc potete staccare il programmatore e procedere all'installazione come da schema sottostante.

[URL="http://www.360xace.com/images/r-jtag.jpg"][/URL]

Come e' facile notare dallo schema l'installazione e' identica a quella per qualsiasi RGH2 , con l'unica eccezione che viene utilizzato il punto C (in giallo nello schema) che rappresenta il post 0, a differenza del post 1 utilizzato per RGH2; ovviamente e' necessaria l'installazione dei diodi che trovate nel package, seguendo ovviamente sempre lo schema.

A destra dello schema trovate le configurazioni possibili per affinare i tempi di avvio della console, suddivisi per tipologia di scheda madre. Il punto GND rappresenta un qualsiasi punto di massa presente sulla piastra. Potete collegare un qualsiasi punto di massa ad uno o piu' punti segnati nello schema delle configurazioni VDIP per trovare il miglior settaggio possibile.
Una volta caricato a video Xell reloaded e recuperata la cpukey potete passare alla creazione di Freeboot e Flasharlo sulla console come sempre.

Potete trovare in vendita x360Ace V2 Apeiron R-Jtag dal [URL="http://www.dedoshop.com/x360ace-rjtag.html"]nostro sponsor[/URL].

Guida realizzata da The Pusher per consoleopen.com; un grazie a Pa0l0ne per il supporto, a Titty per gli schemi, a Razorbacktrack, ai Beta Tester in toto per le prove.
