[TUTORIAL] Spi Flasher Tsunami del Team Storm

[ilario]

Programmazione Glitchip

Preparazione dello Tsunami per il Flash dello Storm (V1 o V2 od anche altri glichip non fa differenza)

Lo Tsunami arriva con un pinheader maschio a corredo

Io l'ho saldato come in figura

Come vedete, i pin di programmazione dello Tsunami corrispondono a quelli sullo Storm

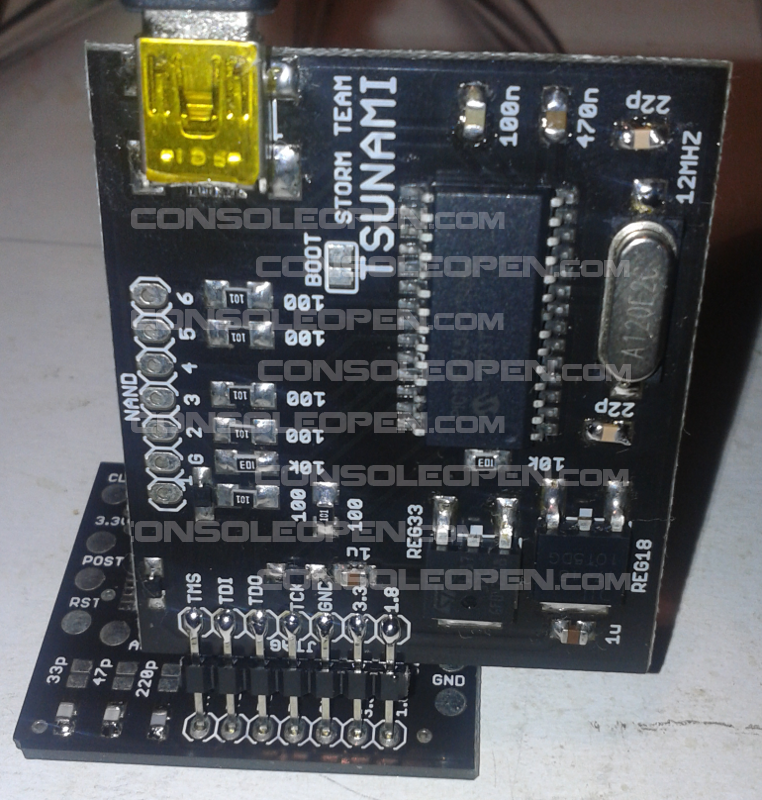

Per la connessione vi suggerisco di non saldare alcun filo tra Tsunami e Storm, basta il semplice contatto dei pin come in figura perché i fori sullo Storm sono metallizzati e conducono per semplice contatto.

Ora scaricate il pacchetto dalla sezione Download del sito ufficiale [url]http://www.storm-360.com/downloads/Tsunami.zip[/url]

Scompattatelo dove volete, io l'ho scompattato sul desktop.

Aprite la cartella Tsunami.

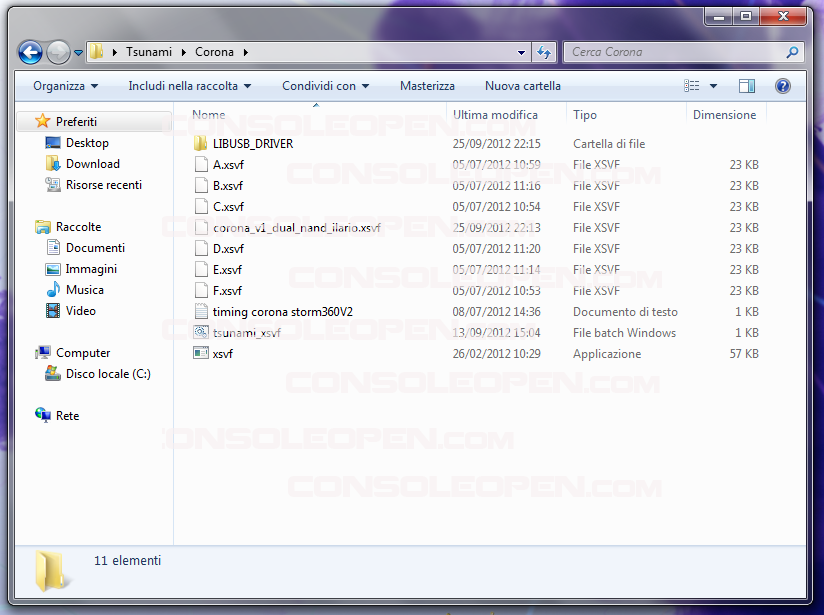

Poi aprite la cartella che vi interessa, in base al RGH che state eseguendo, ad esempio io ho aperto la cartella Corona.

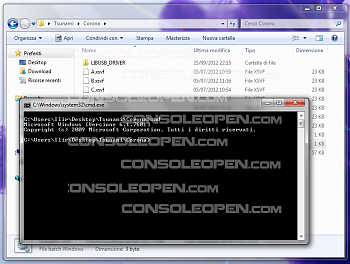

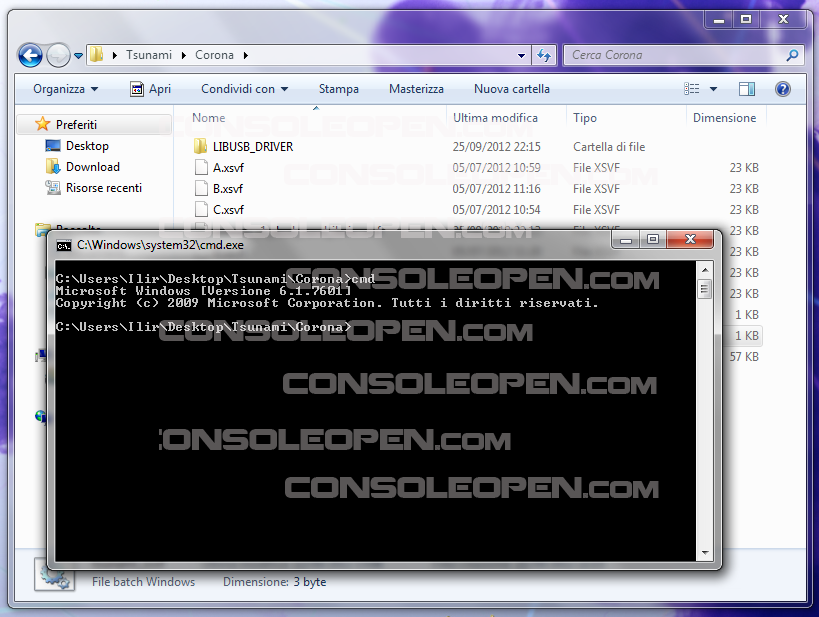

Fate doppio click su "tsunami_xsvf".

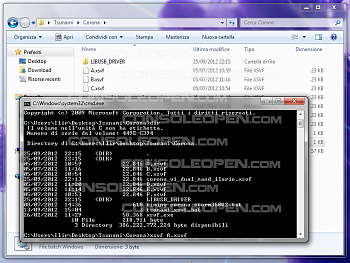

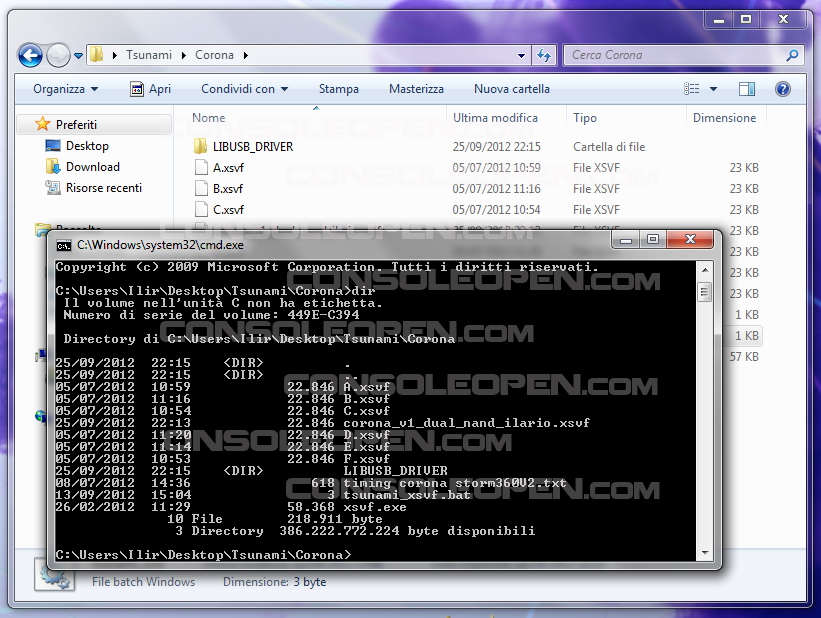

Scrivete "dir" nella finestra che si è appena aperta (senza gli apici ) e premete invio.

Vi comparirà l'elenco degli xsvf che avete in quella cartella, così li avete "a portata d'occhio".

Adesso non rimane che scrivere "xsvf nome_file.xsvf" e premere invio, ad esempio io ho scritto "xsvf A.xsvf".

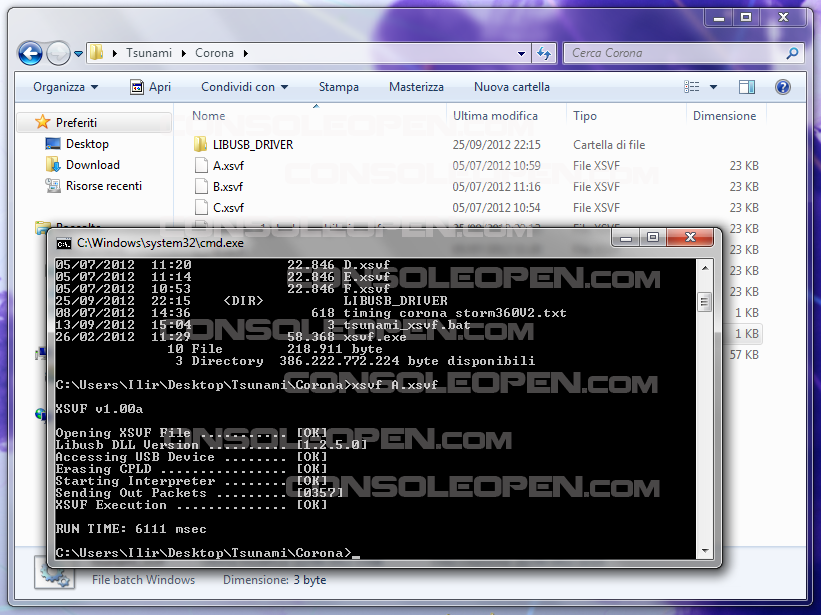

Inizierà la programmazione e poi il programma vi comunica il buon esito come in figura.

Lettura NAND XBOX 360

Per la lettura della nand lo Tsunami si comporta come gli altri flasher usb basati sul microcontrollore PIC.
Quindi basta selezionare "USB" come flasher nei tool automatizzati come "autogg" oppure "xebuild gui" ed usare nandpro 2.0 (personalmente consiglio 2.0b nel caso delle corona, 2.0e nel caso trinity o fat).

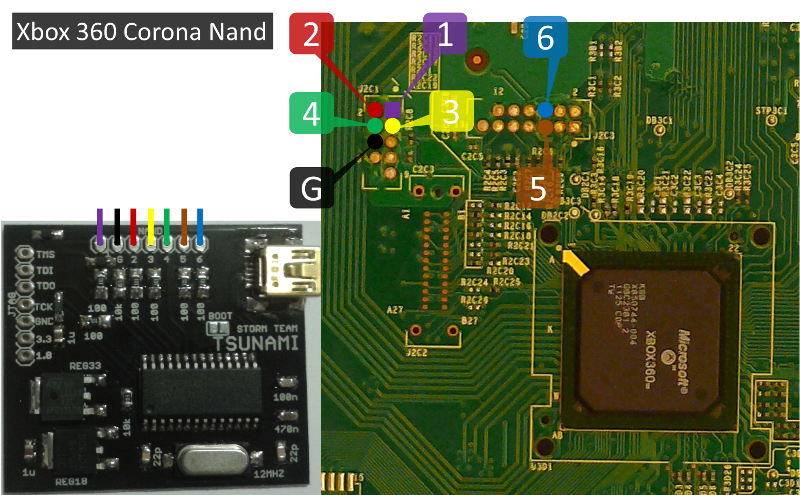

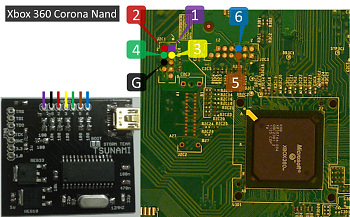

Ecco lo schema per la lettura nand su corona v1 (250gb).

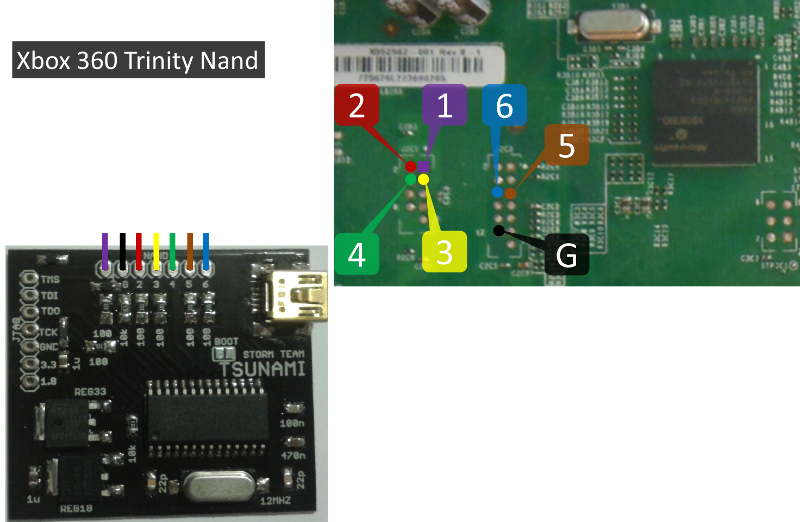

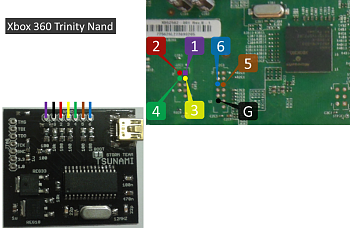

Questo è lo schema per trinity.

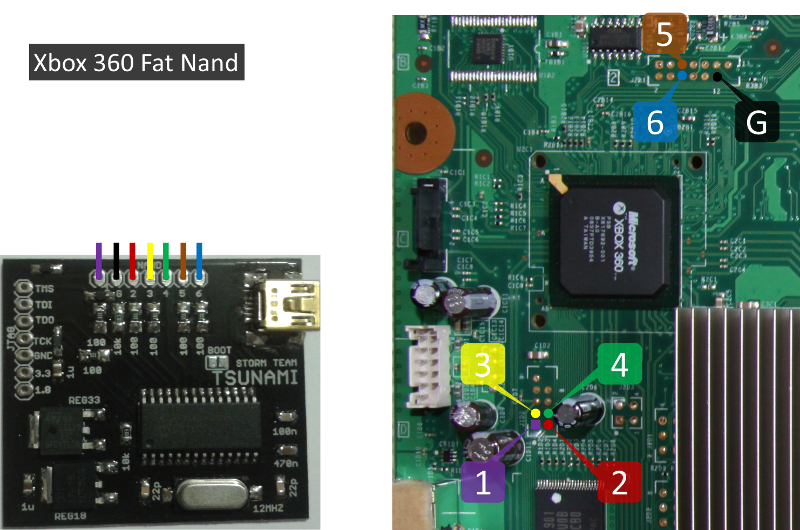

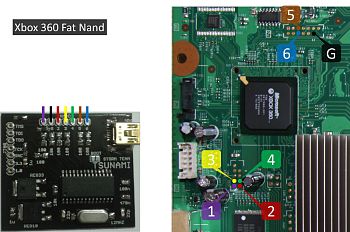

Questo invece per Fat.

Guida realizzata da ilario per [url=http://www.consoleopen.com]Tutorial e guide per la modifica delle vostre console sony ps3 psp xbox360 e nintendo wii | ConsoleOpen[/url]
La riproduzione anche parziale senza il consenso dell'autore è vietata
