Discussione: [Tutorial] Led di debug (V3) su Ring of Led per tutti i Glitchchip

  1. #1
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760

    [Tutorial] Led di debug (V3) su Ring of Led per tutti i Glitchchip

    Preso dall'idea di Raiden, mi sono messo a modificare il sorgente per RGH1 ed ho invertito il funzionamento del pin di Debug nel codice. Così che ad ogni tentativo di glitch vedrete lampeggiare il led sul ROL della console.

    Allo Stato attuale sono disponibili i files di programmazione per:
    RGH1:
    Jasper
    Falcon
    Zephyr

    RGH2:
    Trinity
    Corona

    A lavoro ultimato viene così:


    Per fare questo dovete localizzare il pin 27 sul vostro glitchchip (funziona con tutti i glitchip basati su coolrunner xc2c64a con package VQFP), mettere una resistenza serie da 47, 56 o 100 ohm sul piedino (rischiate di bruciare il ROL se non lo fate, uomo avvisato...) e da lì portare il filo al catodo del led.

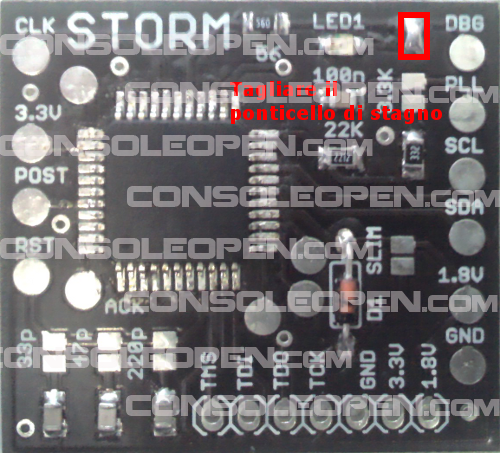

    Lo STORM (sia V1 che V2) ha già a bordo la resistenza quindi non dovete far altro che aprire il ponticello di stagno (basta una passata col saldatore) come in figura e mettere un filo sulla piazzola DBG e da lì lo portate al catodo del led rosso.
    [Tutorial] Led di debug (V3) su Ring of Led per tutti i Glitchchip-storm_led_debug.png

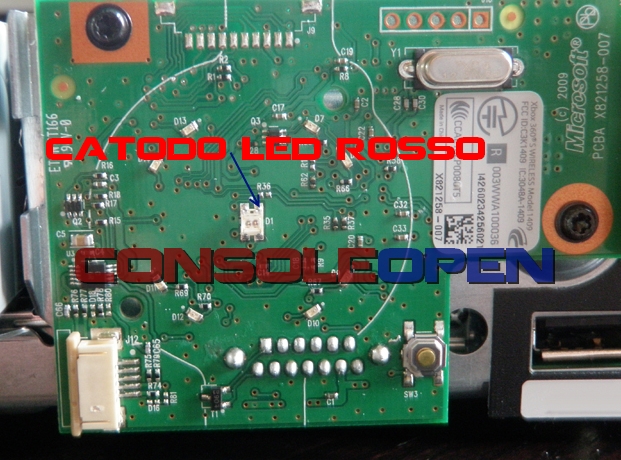

    Catodo LED rosso Slim:
    [Tutorial] Led di debug (V3) su Ring of Led per tutti i Glitchchip-catodo.jpg

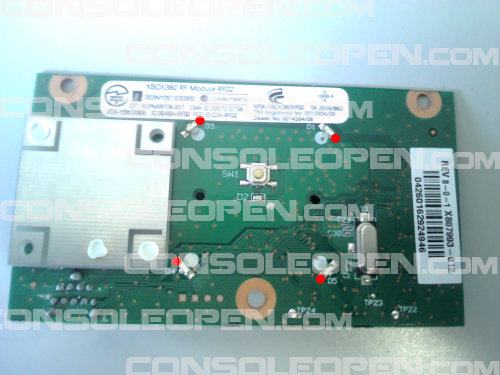

    Catodo LED rosso Phat:
    [Tutorial] Led di debug (V3) su Ring of Led per tutti i Glitchchip-rol_phat_red_leds.png

    Occhio che i catodi dei led rossi sono collegati a coppie. Quelli di destra fanno una coppia e quelli di sinistra un'altra, se volete farli pulsare 4 assieme dovete fare un corto tra la coppia di sinistra e quella di destra.

    Poi usate i files di programmazione allegati e buon glitch!
    LED_Debug_ROL.zip

    Si ringrazia ZioPippo per i test e per il video!
    Raiden per l'idea iniziale e la foto del ROL slim!

    Tutorial scritto e realizzato da Ilario per Consoleopen!
    L'uso e la copia al di fuori di Consoleopen e vietata senza il consenso esplicito dell'autore!
    Ultima modifica di -Criscros-; 26-07-14 alle 13: 29 Motivo: sistemato video

  2. #2
    Pa0l0ne
    Guest
    Ilario, santo subito!
    davide360 likes this.

  3. #3
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760
    Aggiunti files per Corona

  4. #4
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760
    Aggiunti files di programmazione svf
    zeruel85, vublich and davide360 like this.
