Tutorial installazione RGH dual nand con Storm360 V2 e con Thunder360 con reset SMC
Lo scopo del tutorial è installare la modifica Dual Nand RGH con Storm360 V2 e Thunder360,sfruttando il codice del reset SMC di ModControl, e garantendo quindi una certa sicurezza....
Per prima cosa consigliamo di effettuare uno o due dump della nand originale, come per un normalissimo RGH.
Colleghiamo il Thunder360 alla scheda madre della xbox 360 Slim.
Di seguito troviamo i punti da collegare alla parte inferiore della motherboard:
Il punto CE cerchiato in rosso va collegato alla piazzola CEO che trovate sullo Storm V2 ( cerchiato in blu nello schema che vedrete in seguto).
Passiamo a collegare anche i punti che si trovano nella parte superiore della scheda madre al Thunder360

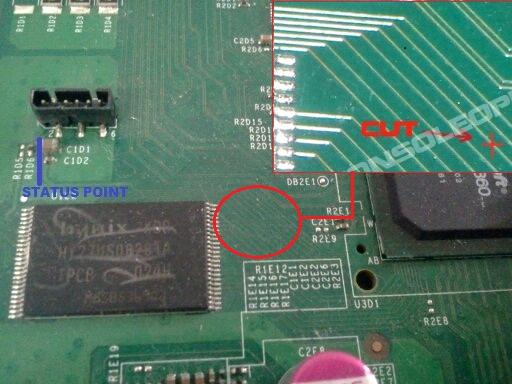

Tagliamo la pista come in figura, consigliamo se non vi sentite molto sicuri, di grattarla e di appoggiarci sopra la piccola punta del saldatore.
PRENDIAMO LO STORM360 V2 E PROGRAMMIAMOLO CON I FILE CHE TROVERETE A [URL="http://cdn.anonfiles.com/1337981121952.rar"]QUESTO'INDIRIZZO[/URL]

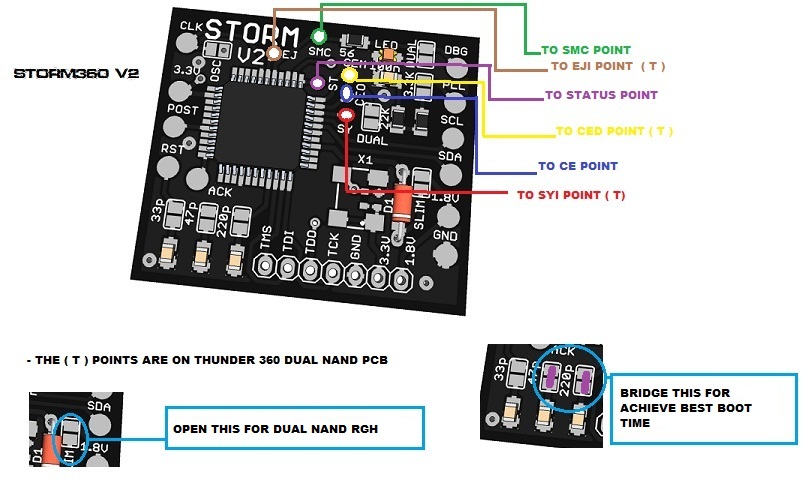

Colleghiamo lo Storm360 V2 seguendo lo schema originario, come se dovessimo effettuare un normalissimo RGH su console slim, in piu' collegheremo i punti necessari al dual nand seguendo lo schema sottostante:
Notate bene che il ponticello vicino alla scritta DUAL deve rimanere APERTO.
Questo il punto SMC sulla motherboard:
Connettiamo le piazzole EJI e SYI del Thunder360 alle piazzole EJ e SY dello Storm360 V2.

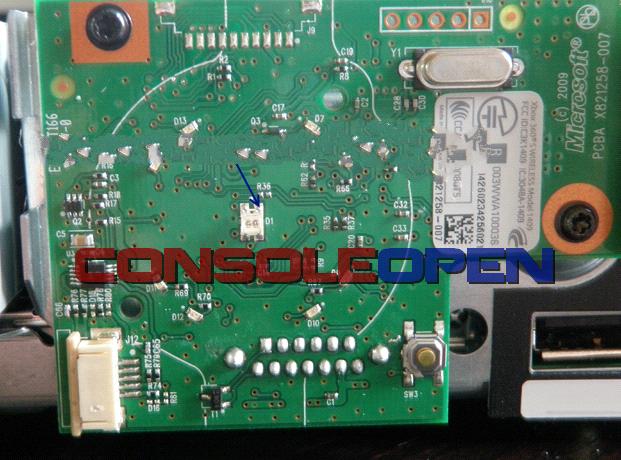

Adesso prima di terminare l'installazione colleghiamo il Punto LD del thunder360 al modulo di accensione della console come da figura.
Ricordiamoci che adesso quando la console avra' attiva la prima nand (quindi modalita' originale) avra' il led del frontalino spento.
Premendo il tasto SYNC sul frontalino il led rimarra' acceso e colorato di rosso e sara' quindi attiva la nand onboard del Thunder360.
Per programmare tale nand sara' quindi sufficiente mettere la console in stand-by, premere sync , assicurarsi che il led frontale rimanga acceso e scrivere il nostro file ECC/Freeboot.
Se avete invece un cpld generico aiutatevi con la figura sottostante per i collegamenti
Grazie a [URL="http://www.ModControl.com"]Startseite - ModControl.Com - GermanysNr1MultiConsoleSceneSource[/URL] and [URL="http://www.codexecution.com"]CodeXecution.Com - Xbox 360, PS3, Wii, iPhone, Reparatur und Umbau, NDS, PC, PSP, NDSi, 3DS[/URL] per il codice ed i diagrammi originale , Ilario per la progettazone del PCB , Raiden per il tempo che ci ha messo a disposizione per la messa a punto ed ottimizzazione.
Questo il risultato finale :
GUIDA REALIZZATA DA THE PUSHER PER CONSOLEOPEN, E' VIETATA LA RIPRODUZIONE ANCHE PARZIALE DELLA STESSA SENZA IL CONSENSO DELL'AUTORE.
