[GUIDA]XilinX DUAL NAND MOD

XILINX COOLRUNNER DUAL NAND

Questa modifica consente di scegliere se all'accensione vogliamo far partire la console in modalità originale oppure in modalità RGH, inoltre effettua in automatico il reset dell'SMC che consente di avere una maggiore sicurezza giocando online.


[ATTENZIONE]

Procedura funzionante SOLO su XboX Slim(scheda madre Trinity)
Al momento non esiste un porting su XboX Fat


[OCCORRENTE]

Una xbox SLIM glitchabile
Un qualsiasi glitch-chip basato su Xilinx
Tre resistenze da 10 KOHM
Una nand HY27US08281A

[PROCEDIMENTO]

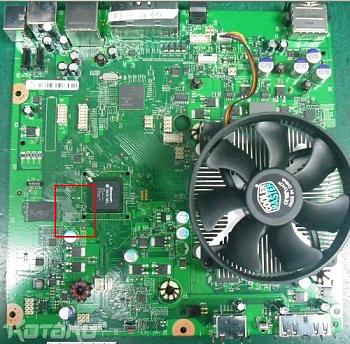

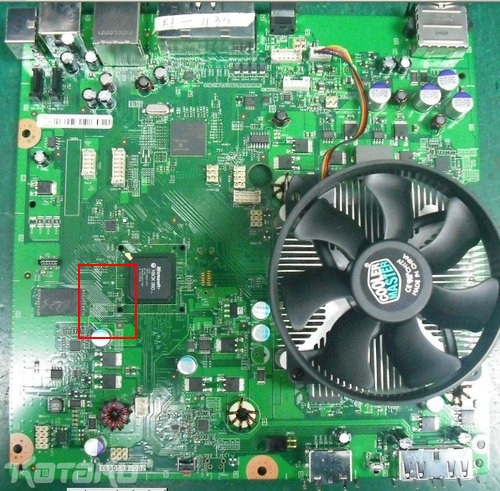

Individuare questa zona:

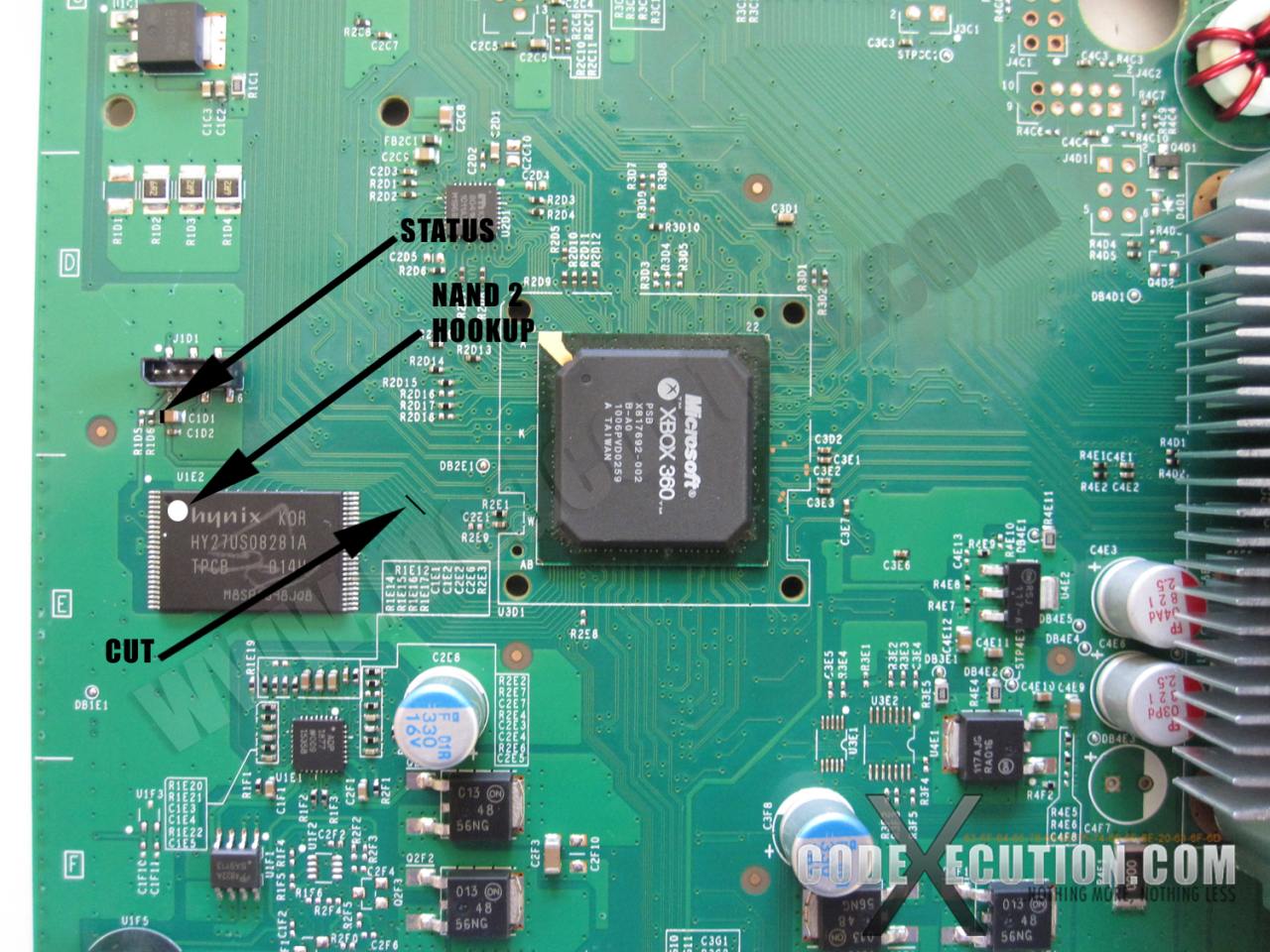

dobbiamo interrompere la pista che dal pin 9 della nand originale entra nel chip del southbridge



Procediamo alla sovrapposizione delle due nand tenendo sollevato il pin numero 9 di quella soprastante, per la saldatura avremo bisogno di tanto flussante, una trecciola dissaldante di buona qualità e molta esperienza nella saldatura...
La nand originale sarà quella inferiore mentre il freeboot sarà flashato su quella superiore

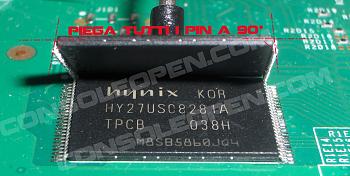

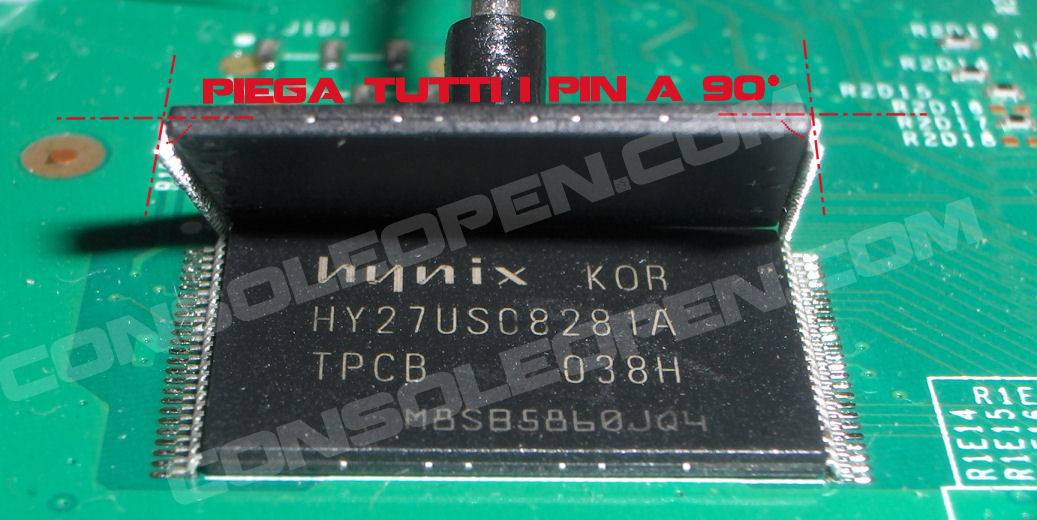

Preparare la NAND supplementare piegandone i pin di un bel 90 gradi come si vede in foto, non è necessario flasharla prima di stagnarla perché, se installata correttamente, sarà programmabile dopo tramite programmatore spi :

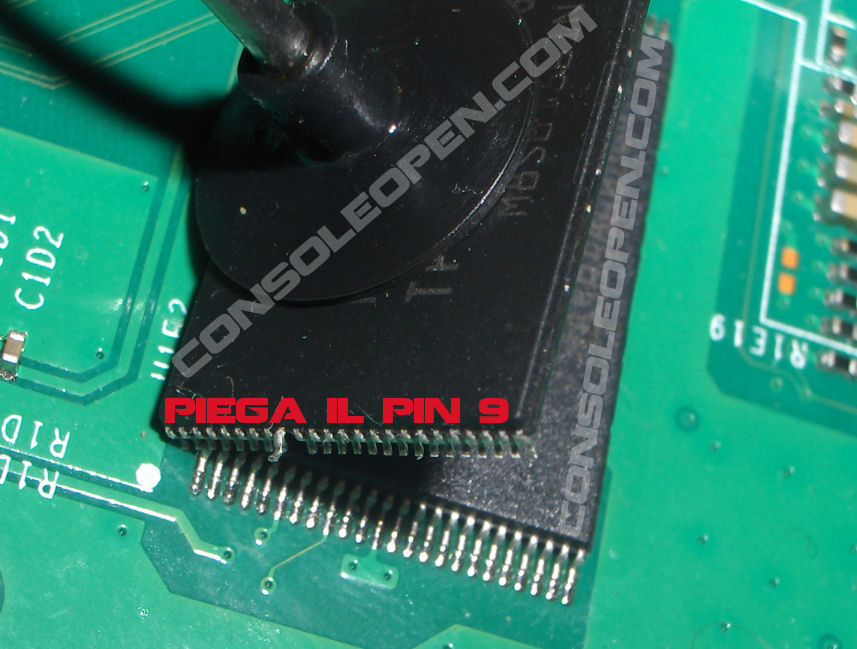

Ricordatevi di alzare il pin 9 (è il punto chip enable):


passiamo ora all'installazione del chip precedentemente programmato con il seguente file:

rgh_cpld_dualNAND_mod_v0.5_trinity.rar

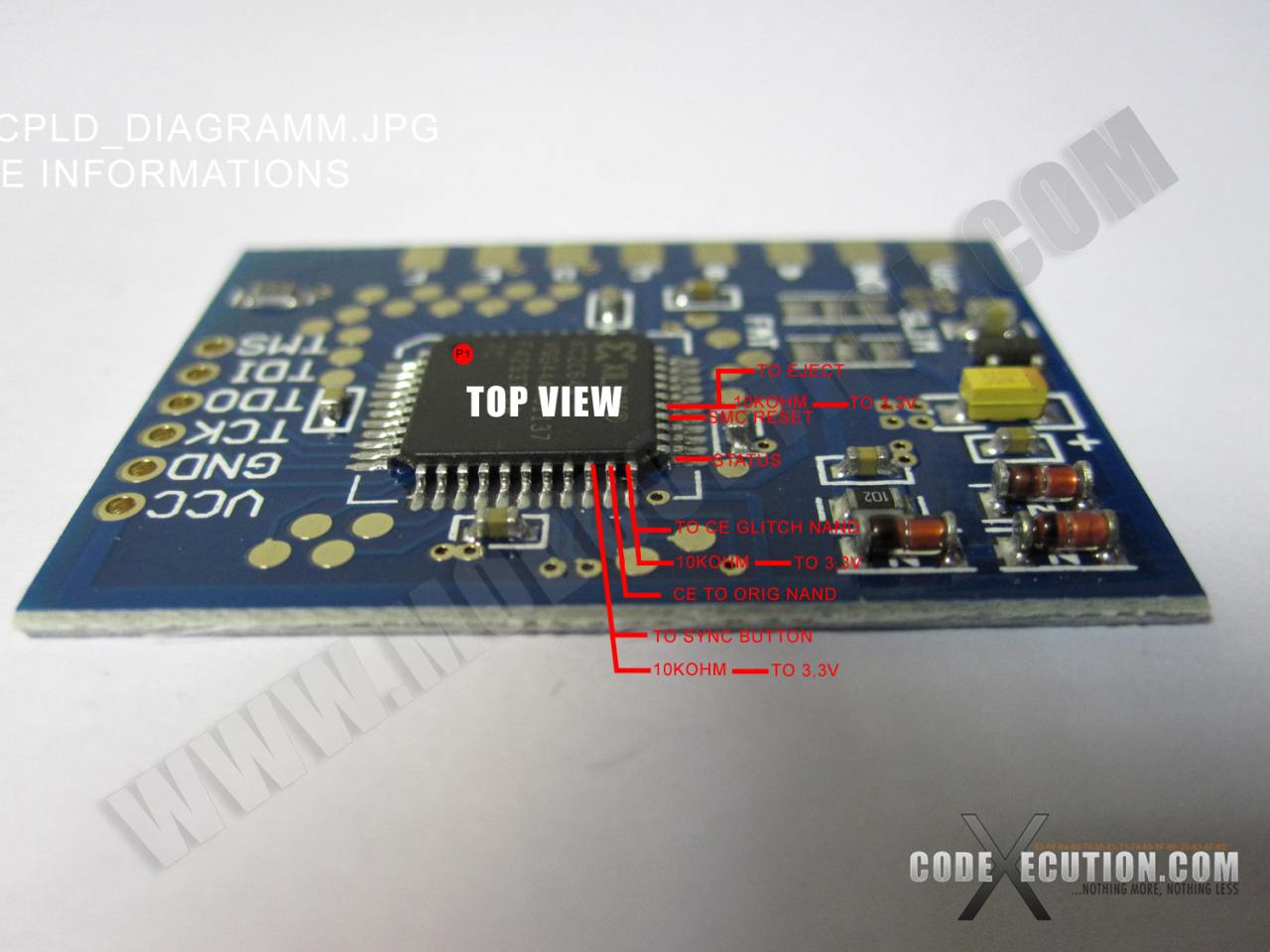

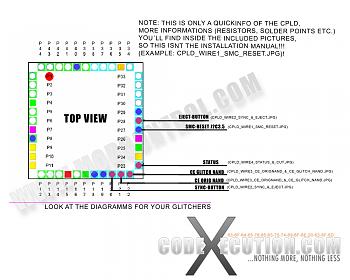

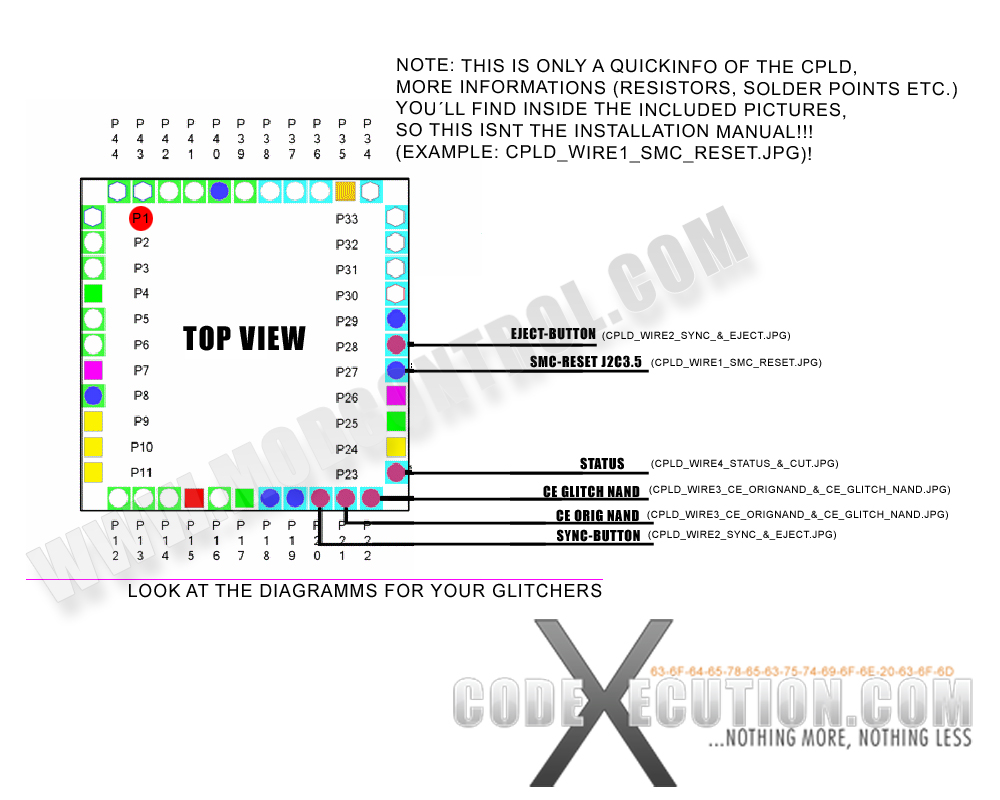

oltre allo schema classico avremo bisogno di collegare anche altri fili secondo questo diagramma:



ATTENZIONE su alcuni di questi punti dovremo aggiungere delle resistenze secondo gli schemi successivi

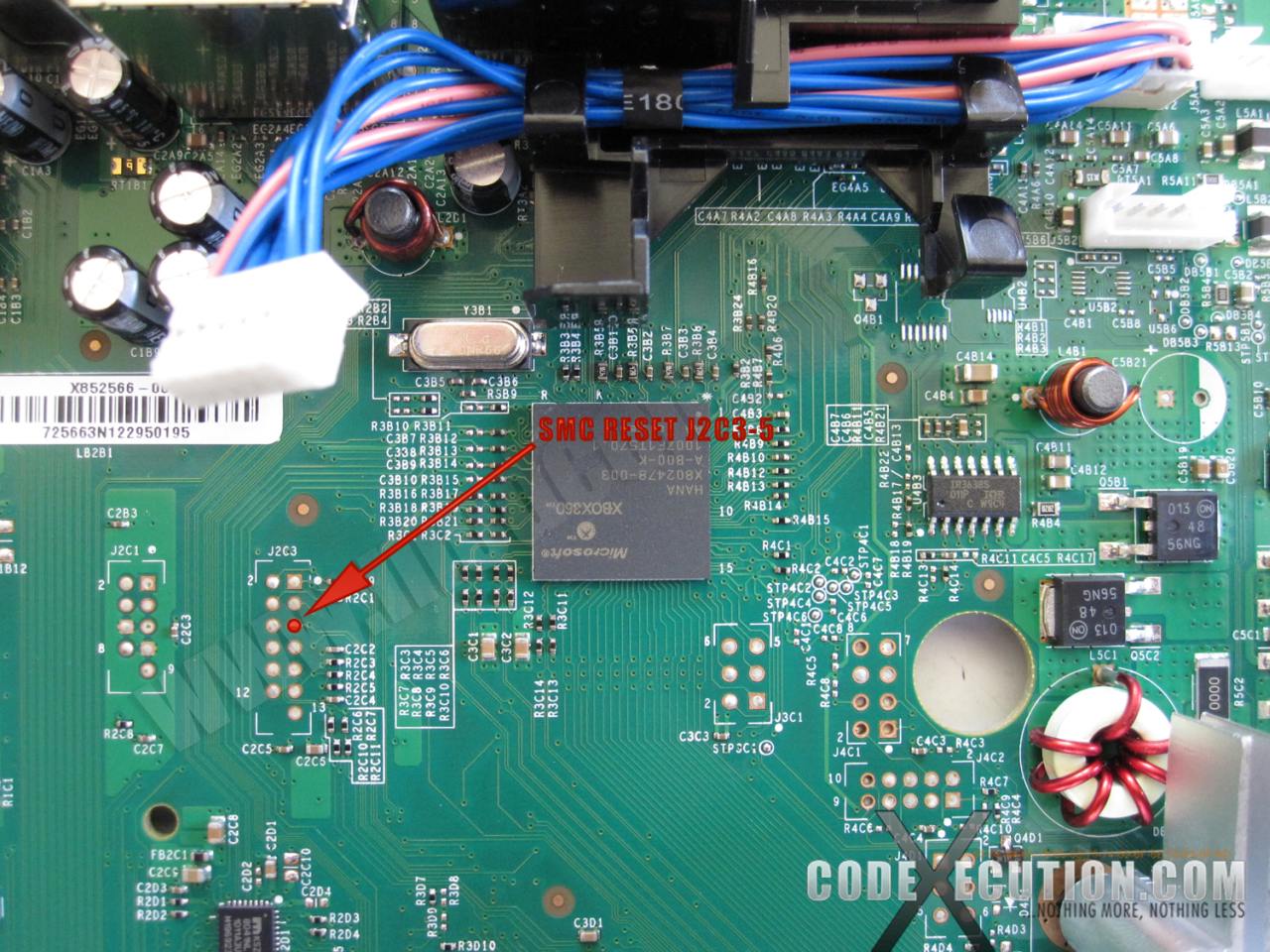

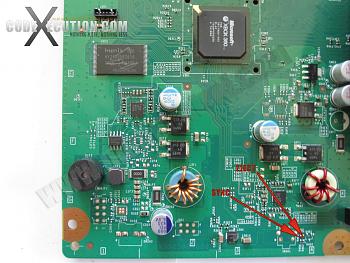

ecco i punti da individuare sulla scheda madre:

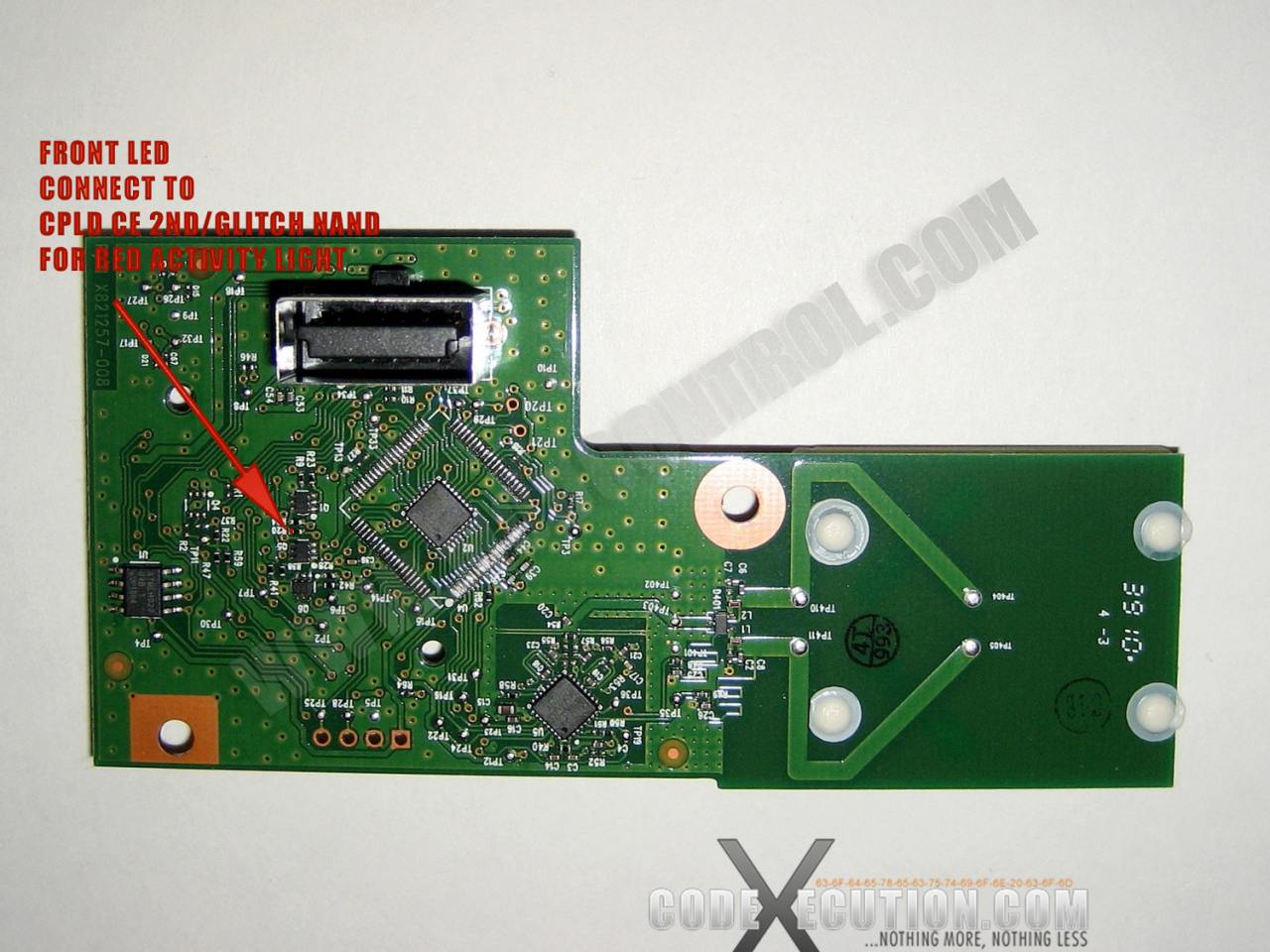

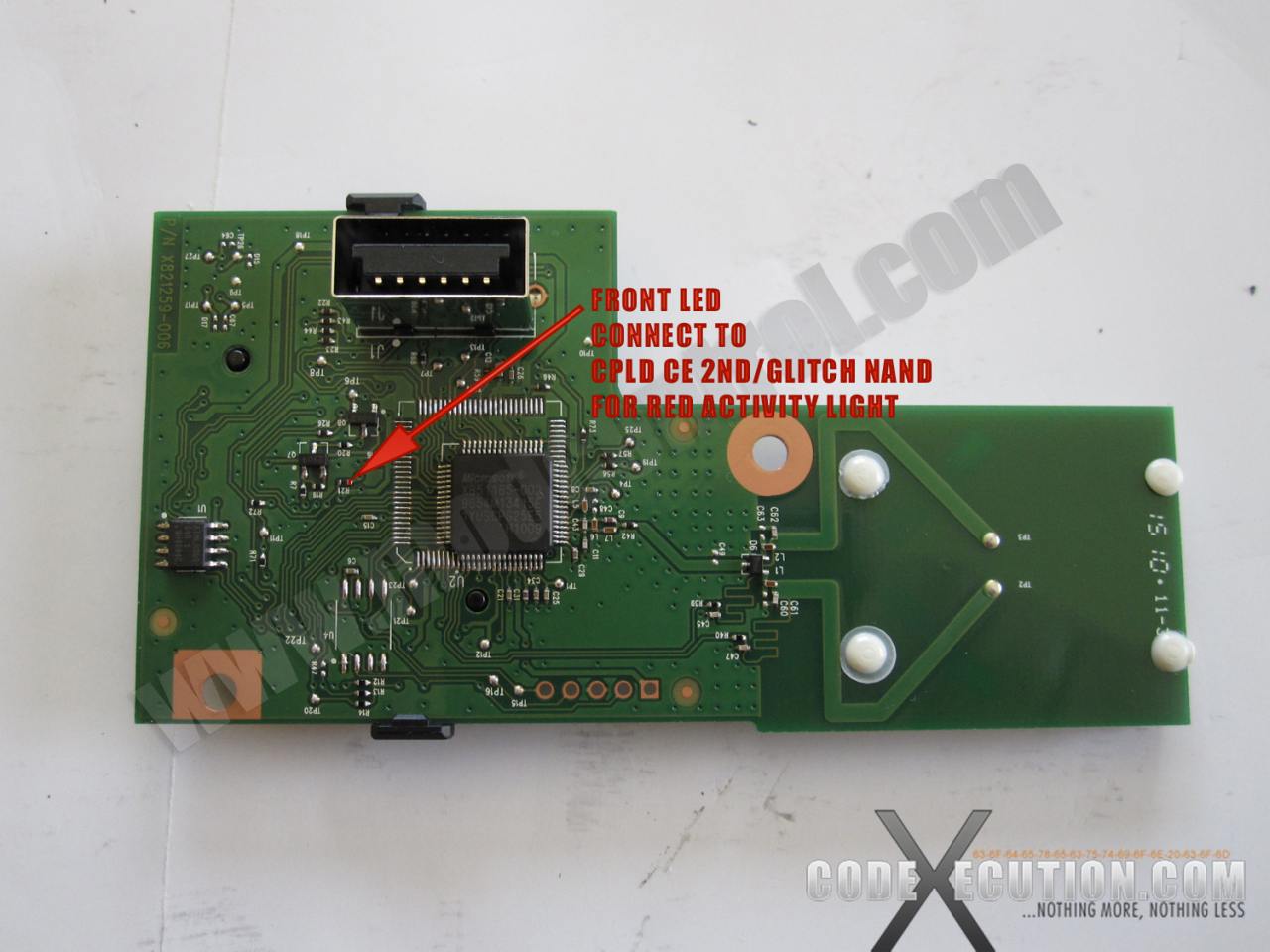

infine collegheremo un filo dal punto CE della nand aggiuntiva al led rosso del frontalino della console secondo questo schema:

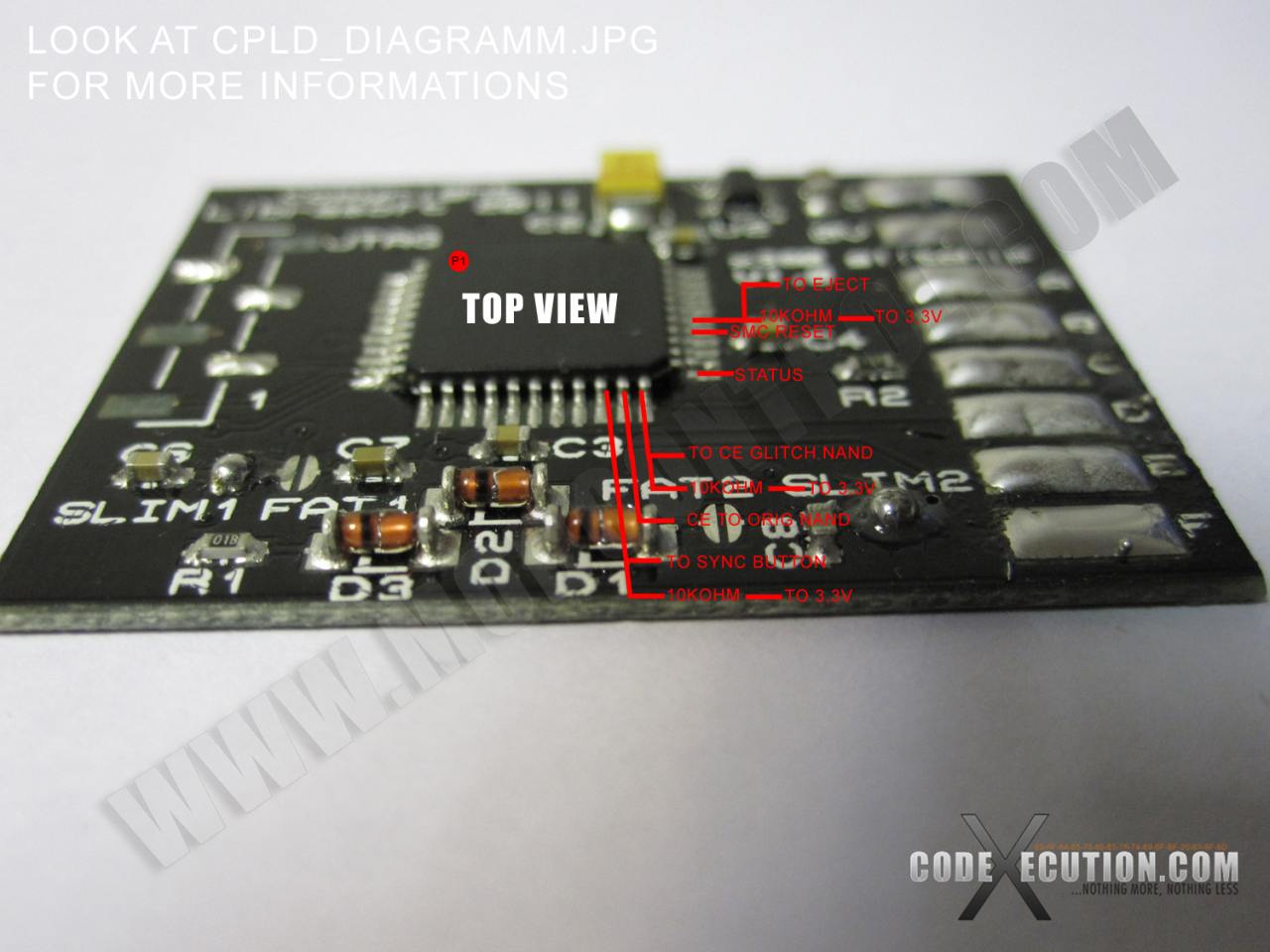

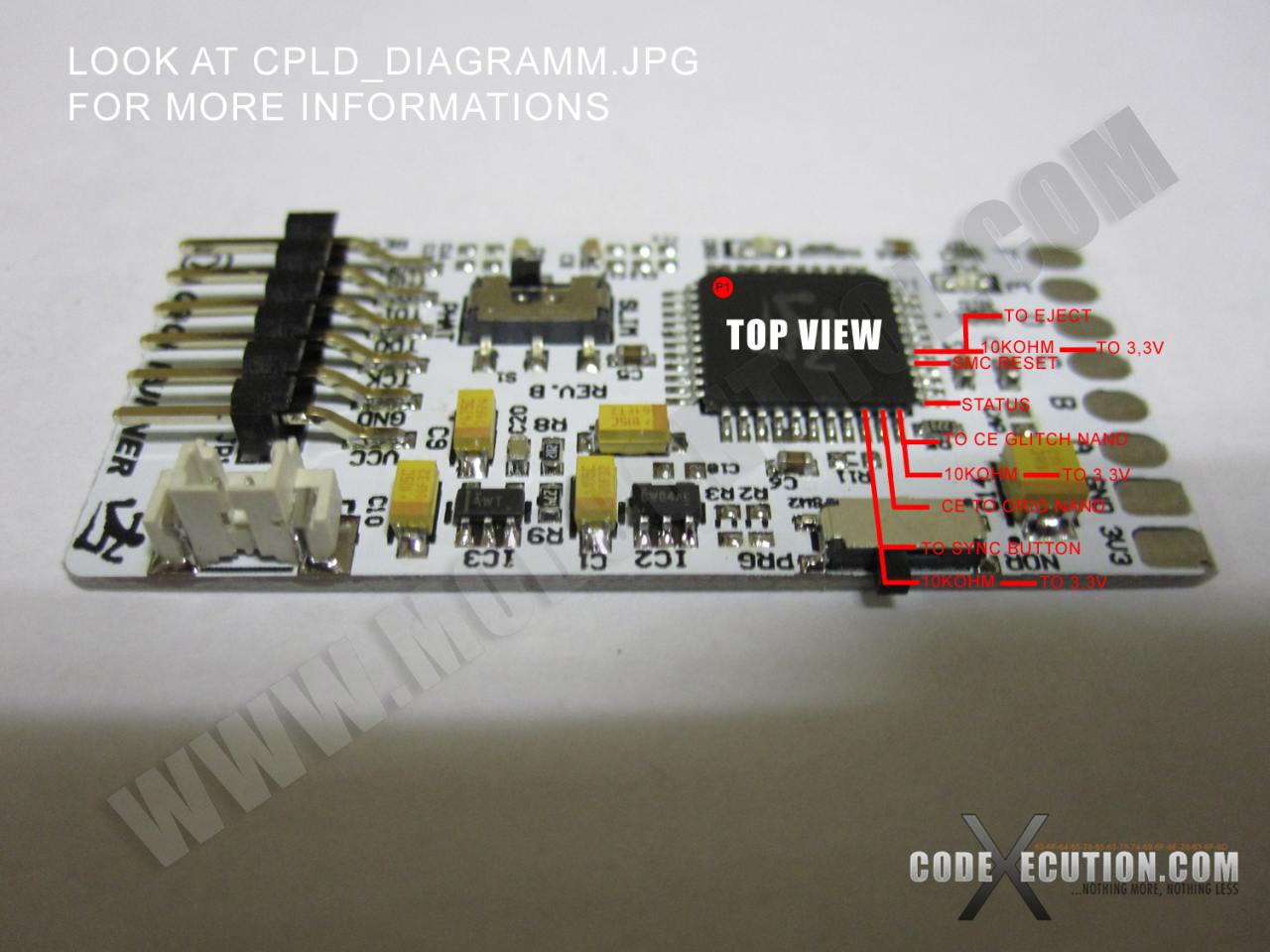

ecco le modifiche da apportare su alcuni chip in commercio







ricapitolando:

1. aggiungere una resistenza da 10Kohm tra il CE della nand aggiuntiva e 3.3V
2. aggiungere una resistenza da 10Kohm tra il punto Sync e 3.3V (opzionale, funziona anche senza)
3. aggiungere una resistenza da 10Kohm tra il punto Eject e 3.3V (opzionale, funziona anche senza)


tutti i chip in commercio sono compatibili!

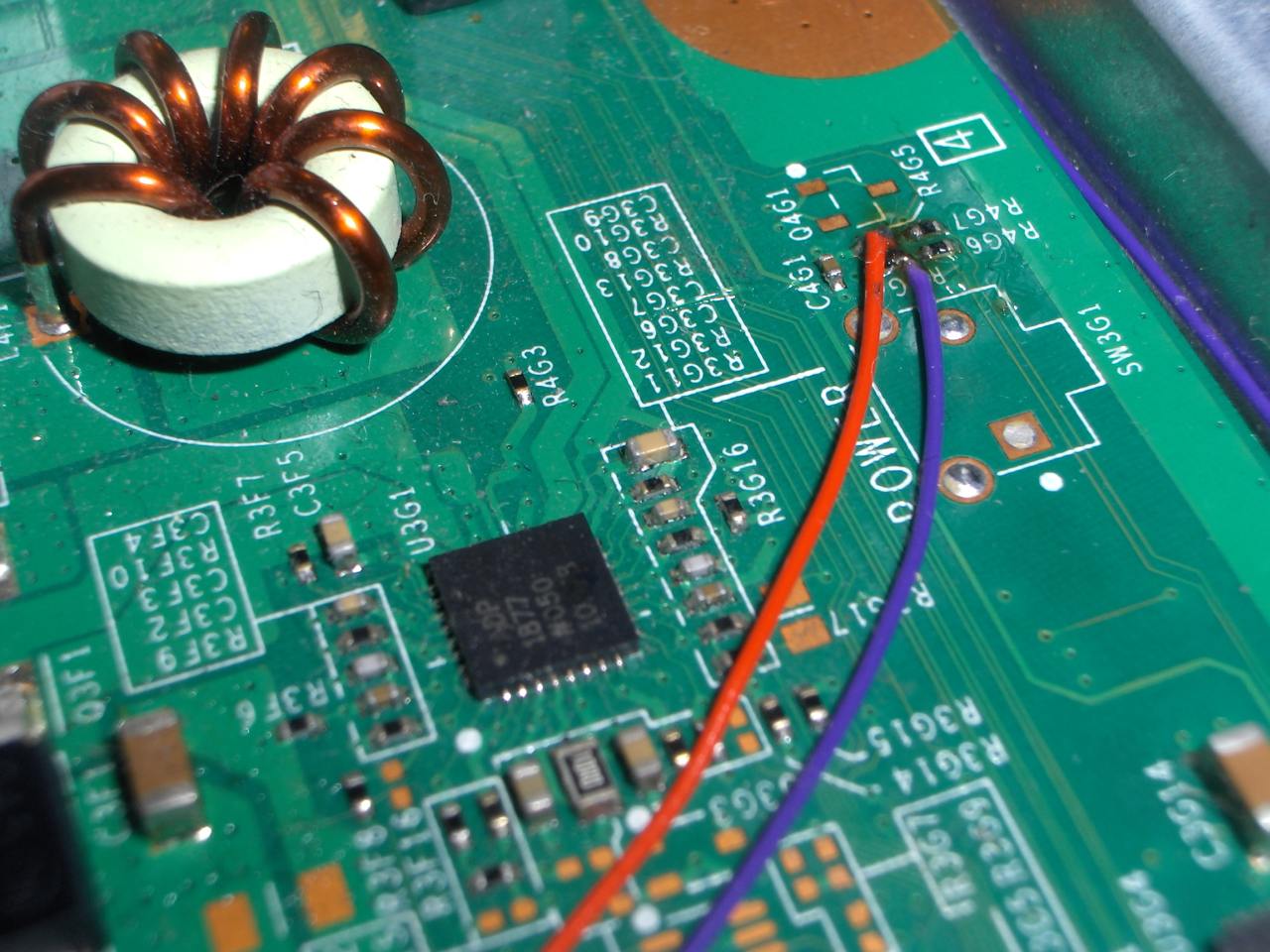

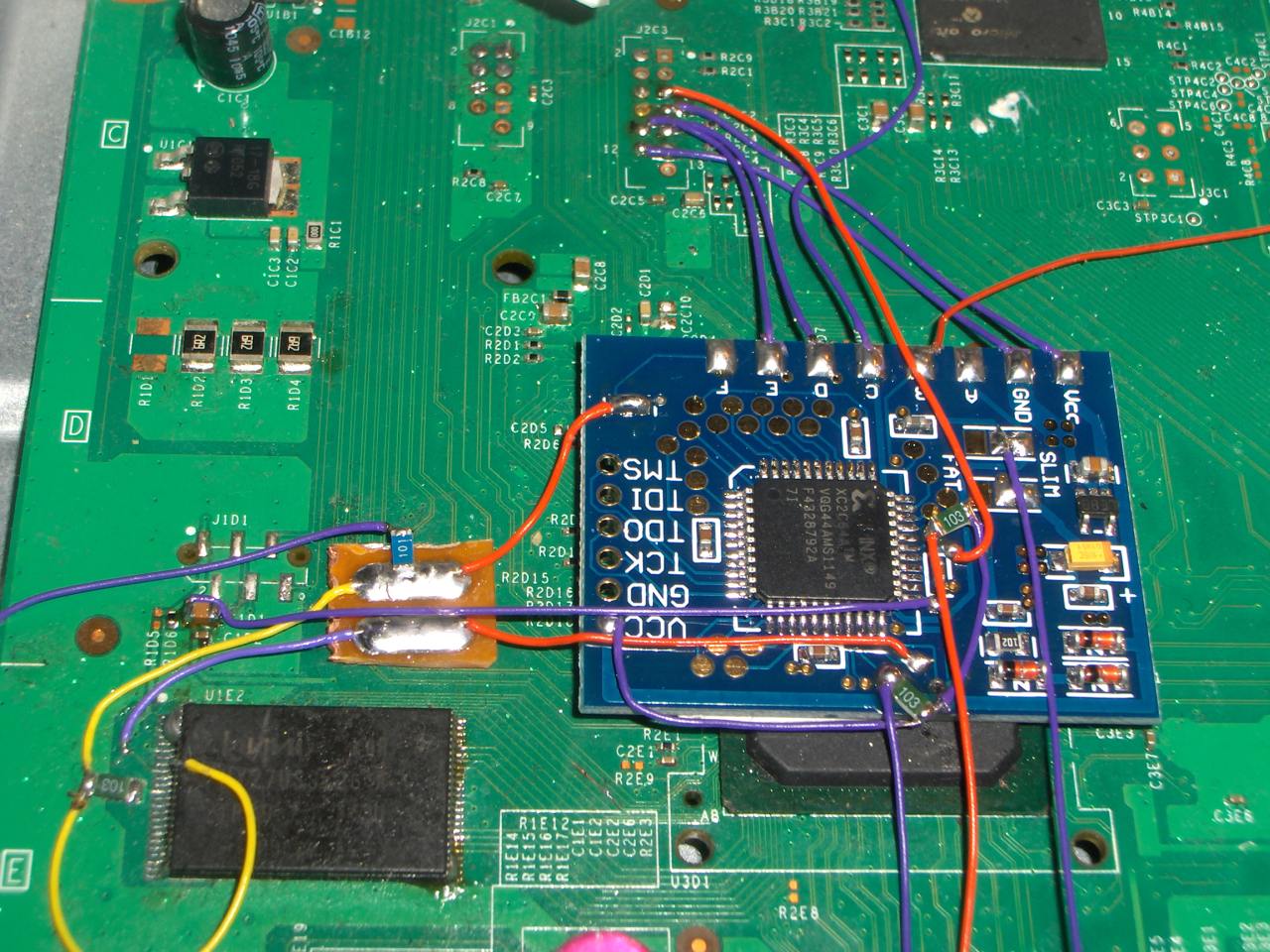

ecco un esempio di installazione by Raiden:

NB: Utilizzando una resistenza da 100ohm sul punto CE come ha fatto lui, ci si può collegare direttamente sul led rosso del frontalino







[FLASH E SWITCH DELLA NAND]

Attaccare l'alimentatore, a led spento siamo con la nand originale, premendo il tasto sync si accende il led rosso fisso (premere fino ad averlo fisso) ora abbiamo attivato la nand aggiuntiva quindi possiamo procedere al dump/scrittura tramite programmatore selezionando prima quella a noi necessaria


Ecco il risultato finale una volta programmate entrambe le nand:




Procedura, codice e immagini di proprietà di Team CodeXecution.Com & Team ModControl.Com che ringraziamo per l'ottimo lavoro svolto e per averlo condiviso con l'intera scena

Un ringraziamento a MARCHISIO80 e Raiden per la collaborazione
