SBLOCCO LITEON 16DG4S CON CHIPSET MXIC

Iniziamo subito con lo specificare e sottolineare che il presente tutorial è a scopo esemplificativo e che al momento tantissime VARIABILI ,quali hardware chipset della motherboard ed altro concorrono alla riuscita dell'operazione di sblocco, al momento il presente metodo funziona solo su flash MXIC non sblocca le WINBOND

NON SIAMO RESPONSABILI DEI DANNI CHE POTETE ARRECARE AL VOSTRO LETTORE

Detto questo iniziamo con il procurarci:

Jungle Flasher ultima versione reperibile [URL="http://hotfile.com/dl/124525610/cceecdc/JungleFlasher.0.1.85.Beta%28257%29.rar.html"] qua[/URL]

Dosflash 1.9 o superiore reperibile su xbins

Il pack di ultimi firmware Lt + 1.9 disponibili e reperibile in rete

Una resistenza da 10 Ohm

Filo per saldature awg

Iniziamo con lo scollegare dai suoi flat il pcb del lettore liteon 16DG4S , alimentiamolo e colleghiamolo al pc come se stessimo normalmente eseguendo un operazione di flash.

Apriamo Jungle Flasher e tramite il comando "slim unlock " o "slim key"( cosi' salviamo anche il firmware originale) e verifichiamo che la flash del nostro lettore sia MXIC .

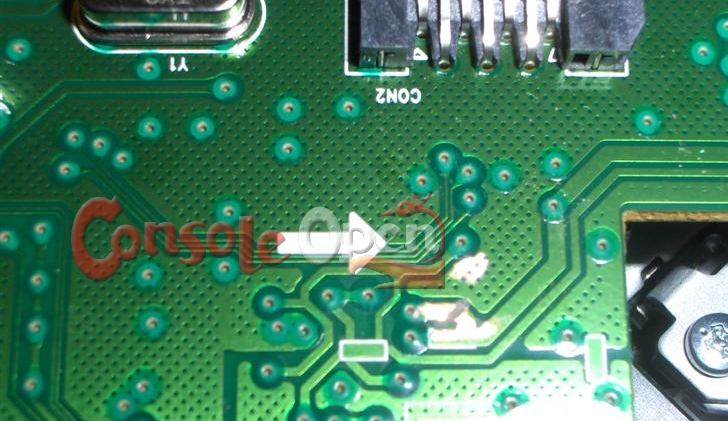

Scolleghiamo momentaneamente il Pcb e pratichiamo il seguente taglio piste e grattiamo un punto vuoto del PCB (con un cacciavite a punta piatta o con una penna con punta a fibra di vetro ) per ottenere punto GND:

Saldiamo alle estremita' della resistenza da 10 Ohm due pezzi di filo e colleghiamo il tutto come in figura :

Spegniamo e accendiamo un paio di volte il lettore ed avviamo dosflash:

Come vedete dosflash trovera' il nostro lettore con la flash corretta:

Lanciamo il comando di erase e assicuriamoci che venga correttamente eseguito:

Una volta riconosciuto il nostro Drive, chiudiamo dosflash 32.
Rimuoviamo la Resistenza e apriamo nuovamente JungleFlasher e andiamo nel tab Mtkflash32. Selezioniamo in basso PHAT ( il pallino si spostera' da solo appena verra rilevato lo status 0x72) clicchiamo su intro/device id ,spegniamo e accendiamo il lettore fino a che non ci troveremo con lo status del lettore 0x72 e vedremo la SPI in status 0x00 ossia pronta alla scrittura:

Possiamo adesso procedere alla fase di scrittura del nostro firmware precedentemente preparato e clicchiamo su WRITE

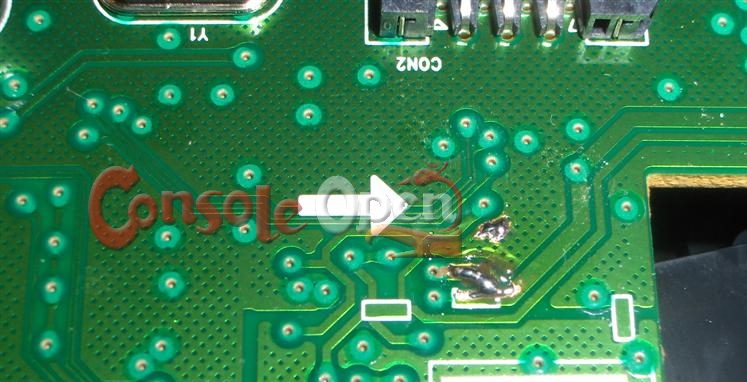

Una volta conclusa la scrittura ripristiniamo la pista tagliata in modo da riportare il PCB in condizioni normali:

Abbiamo finito, non ci rimane altro che testare il nostro lettore appena Flashato.

Buon Divertimento
