Matrix Freedom PCB: Guida al Flash e montaggio

[Electron^-]

In questa guida andremo a spiegare quei pochi passaggi che vi permetteranno di effettuare il flash di un CFW sul vostro Liteon DG-16D4S (la versione più diffusa presente all'interno delle Xbox 360 Slim) andando a sostituire la parte elettronica del vostro lettore (PCB) con il Matrix Freedom PCB.Per effettuare la sostituzione, ovviamente è necessario esser già in possesso della key del vostro lettore.Per ottenerla potete far riferimento a [URL="http://www.consoleopen.com/forum/tutorial-firmware-xbox-360-xbox360-slim/220-guida-allhack-dei-lettori-liteon-0225-0272-0401-1071-con-lultimo-ixtreme-lt-plus.html"]QUESTA[/URL] guida. Il montaggio del PCB può essere effettuata anche dopo le aver fatto le varie prove di flash, ma in questo caso per comodità lo mostrerò per primo.


MONTAGGIO


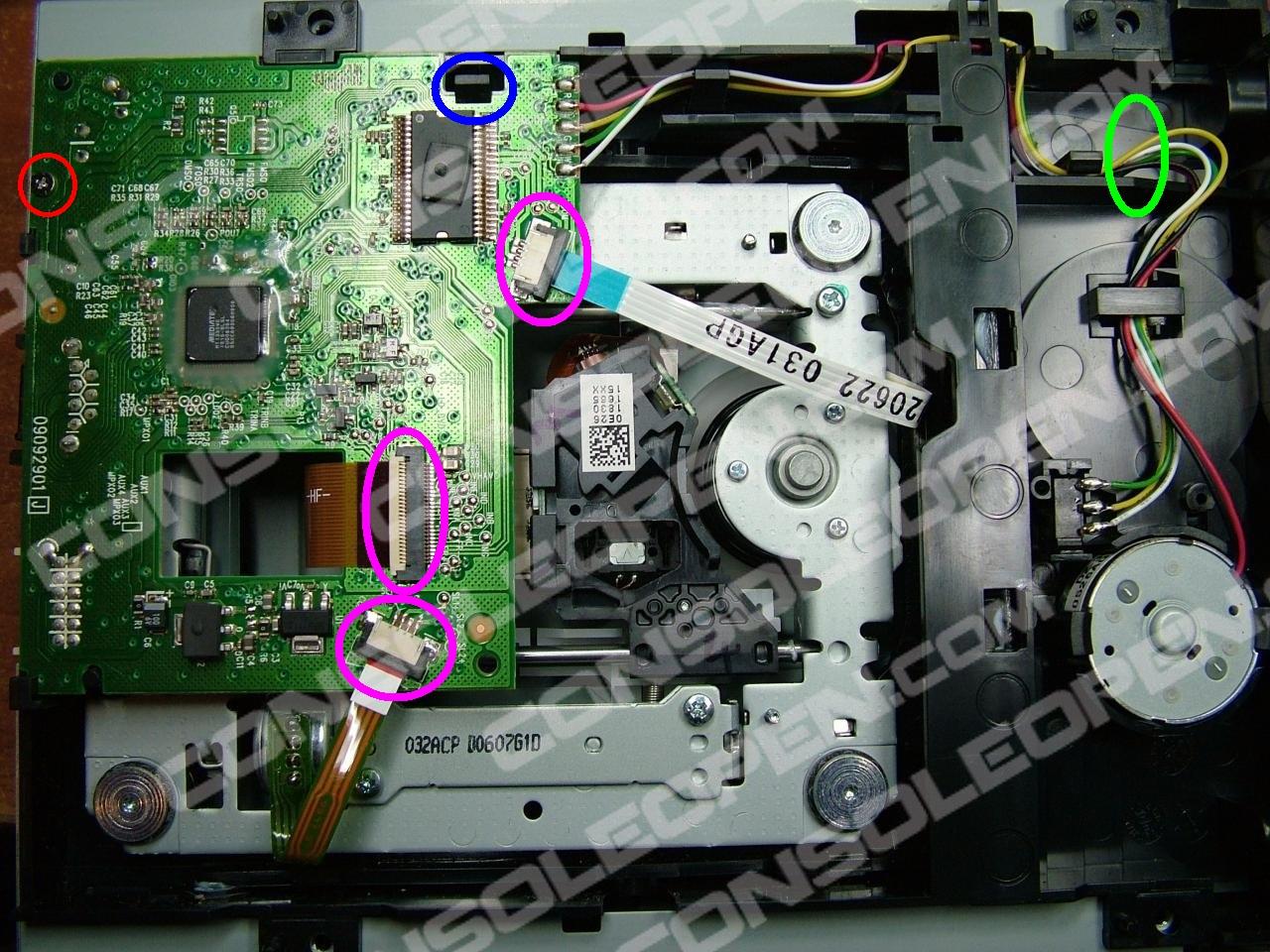

Procediamo al disassemblaggio della Xbox 360 seguendo la [URL="http://www.consoleopen.com/forum/tutorial-modchip-e-hardware-xbox-360-xbox360-slim/411-guida-allo-smontaggio-dell-xbox-360-slim.html"]solita guida[/URL].Dopo aver letto la key del proprio lettore seguendo le guide proposte sopra, andiamo a rimuovere il vecchio PCB e montare il nuovo.La rimozione del PCB è semplice, vi basterà:

1. svitare la piccola vite cerchiata in Rosso
2. tagliare i fili dei motorini dove indicato dal cerchietto Verde
3. sganciare le clip dove ci sono i 3 flat cerchiati in Fucsia

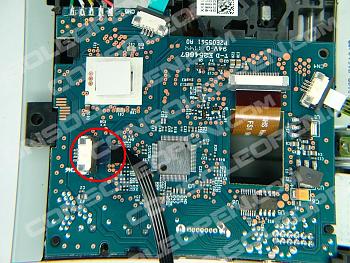

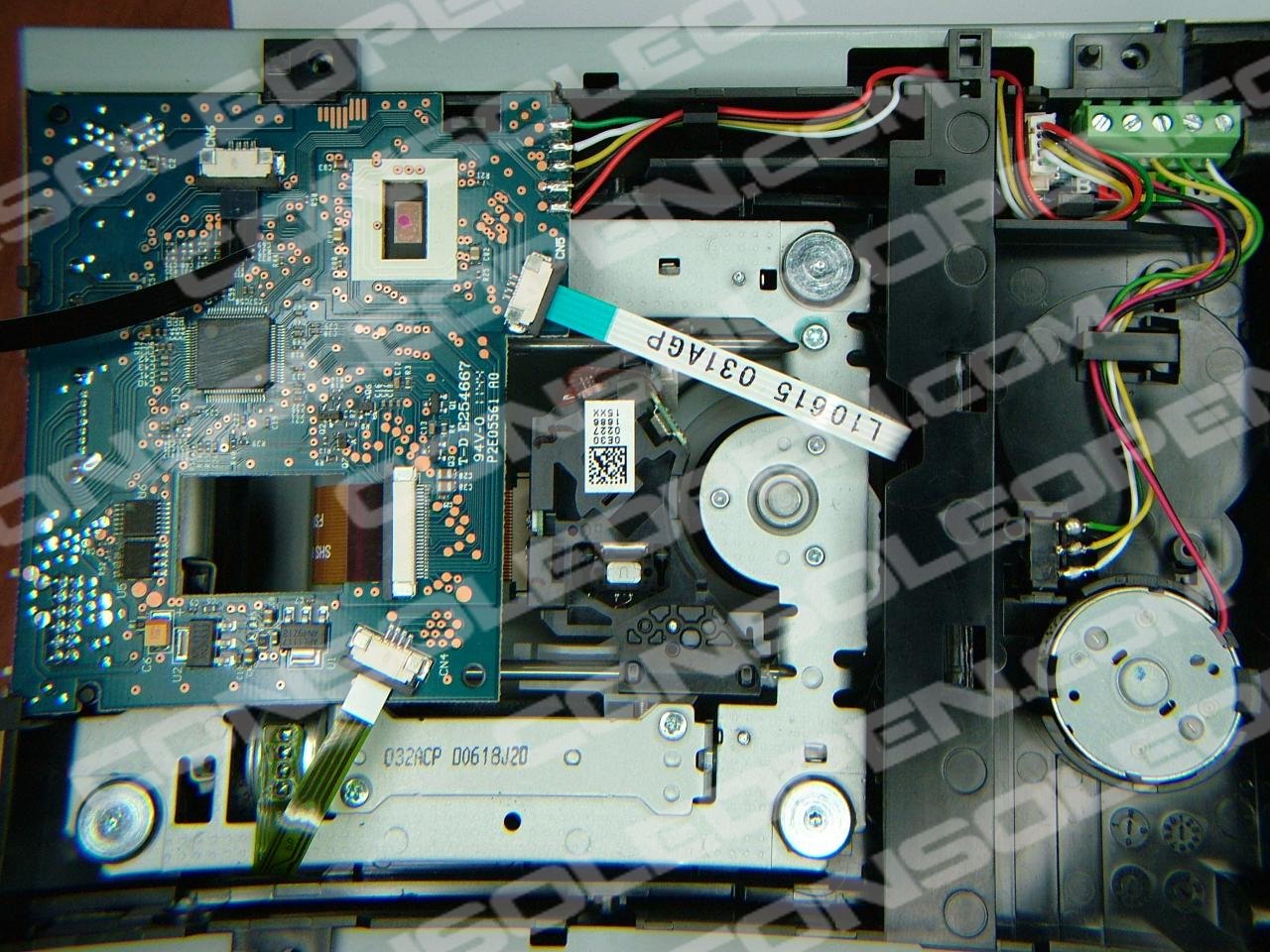

Ora vi basterà spostare leggermente i fermo cerchiato in Blu e tirar via il PCB.Proseguiamo con il mettere il nostro nuovo Matrix Freedom al posto del vecchio PCB seguendo all'indietro i passi appena svolti, ma in questo caso dovremmo anche anngiungere un ulteriore Flat (cerchio Rosso), che è quello che ci permetterà di far comunicare il programmatore SPI fornito con il Kit e l'EEPROM montata sul circuito.

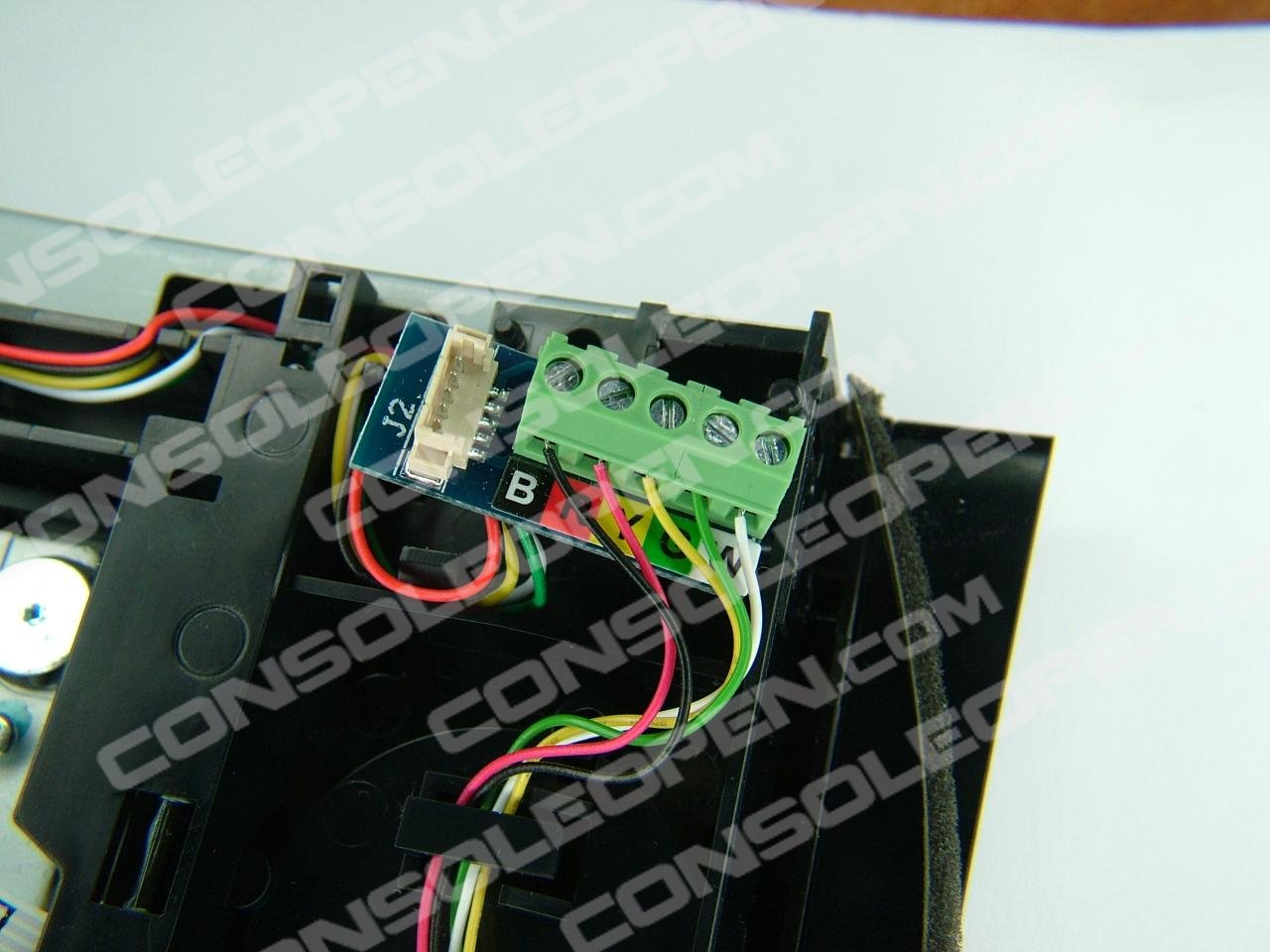

Il prossimo passo sarà quello di spellare i vari fili provenienti dai motorini che abbiamo tagliato e inserirli nella morsettiera fornita con il Kit.Alla fine dovrebbe presentarsi più o meno così:

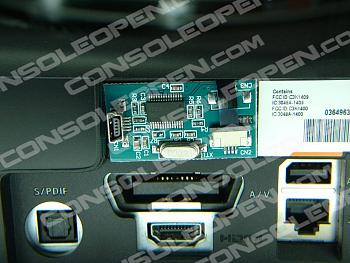

Provvediamo ora al primo Flash del PCB.Al momento il Tool sviluppato dal team non permette di effettuare il flash di un qualsiasi Fw, per cui il primo flash andrà eseguito seguendo la stessa guida segnalata ad inizio tutorial: [URL="http://www.consoleopen.com/forum/tutorial-firmware-xbox-360-xbox360-slim/220-guida-allhack-dei-lettori-liteon-0225-0272-0401-1071-con-lultimo-ixtreme-lt-plus.html"]Flash Liteon DG-16D4S[/URL] (il pcb arriva già sbloccato, per cui anche prima di montare il programmatore potete provvedere al flash).Una volta che avrete flashato il vostro lettore, potrete anche montarlo all'interno della console e chiudere il tutto, dal momento che il programmatore sarà collocato esternamente alla console. Il posto più comodo e meno invasivo per montare il programmatore è immediatamente sopra il connettore video posto sul retro della console. vi basterà montare la cover superiore facendo attenzione a non far grattare il flat con la parte metallica presente sul case.Utilizzando del nastro bi-adesivo (sconsiglio l'utilizzo di quello fornito a causa della scarsa aderenza) potrete fermare il circuitino alla console.A lavoro finito dovreste ottenere un qualcosa di simile:

Vediamo ora come poter usufruire dei vari vantaggi offerti dal programmatore esterno.Innanzitutto necessiterete di:

• Freedom PCB Manager (reperibile direttamente dal sito Matrix oppure [URL="http://www.infinitymod.com/Download/MtxFreedomManagerV3.00.zip"]QUI[/URL])
• Driver per far riconoscere il programmatore (reperibile direttamente dal sito Matrix oppure [URL="http://infinitymod.com/Download/Freedom ExtProg Drivers.zip"]QUI[/URL])

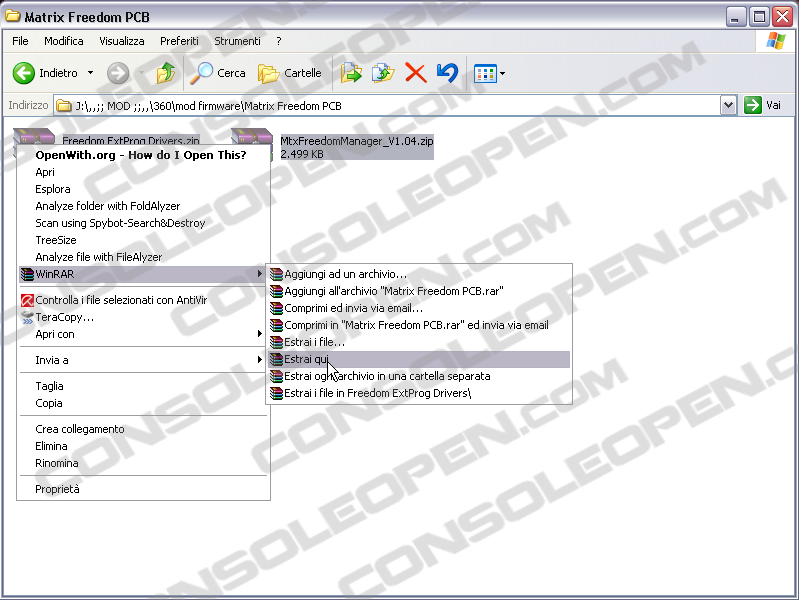

Bene, ora che tutti i programmi necessari sono stati scaricati, passiamo ad estrarre i 2 pacchetti

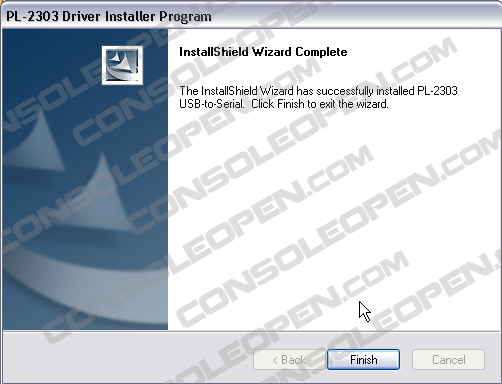

Una volta eseguita l'estrazione, andiamo ad installare i Driver.

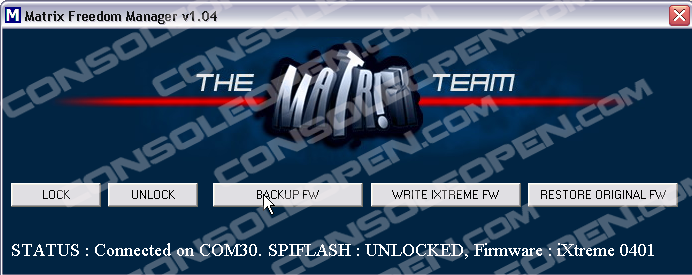

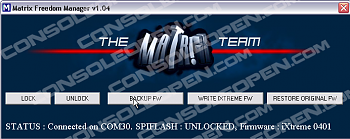

Avendo già flashato il drive con il Fw corretto, il programma del Team Matrix preleverà in automatico la key presente nella EEPROM e vi permetterà di switchare velocemente tra un il Firmware Originale e quello iXtreme.Non dovrete neppure preoccuparvi dello stato di Lock/Slock del lettore dal momento che sia in fase di Backup Fw, che di Flash, il programma effettuerà automaticamente tutti i passaggi necessari alla corretta riuscita dell'operazione.Ecco come si presenta il programma una volta avviato:

Si ricorda che per effettuare il flash del lettore, la console deve essere alimentata, altrimenti il flash non verrà effettuato perche il lettore viene alimentato direttamente dalla console.



UPDATE (Freedom PCB Light)


Per quanto riguarda i PCB Freedom Light, occorre patchare Jungle Flasher per far riconoscere correttamente la memoria installata sulla PCB.

Il file è il seguente (Scaricabile da [URL="http://www.infinitymod.com/Download/MTX007%20JungleFlasherV0.1.92%20Patch%20XP.Zip"]QUI Per XP[/URL] e [URL="http://www.infinitymod.com/Download/MTX007%20JungleFlasherV0.1.92%20Patch%20Vista-7.Zip"]QUI Per Vista/7[/URL]).

Vi basterà estrarlo nella cartella di JungleFlasher per far riconoscere la memoria correttamente...
