Salve a tutti i consolopeniani e non!!
In questo tutorial vi illustrerò e spiegherò brevemente come si disassembla correttamente una console Xbox 360 ver:E

Requisiti:
1)Kit cacciaviti a taglio sottili;
2)Kit cacciaviti torx.

Procediamo!

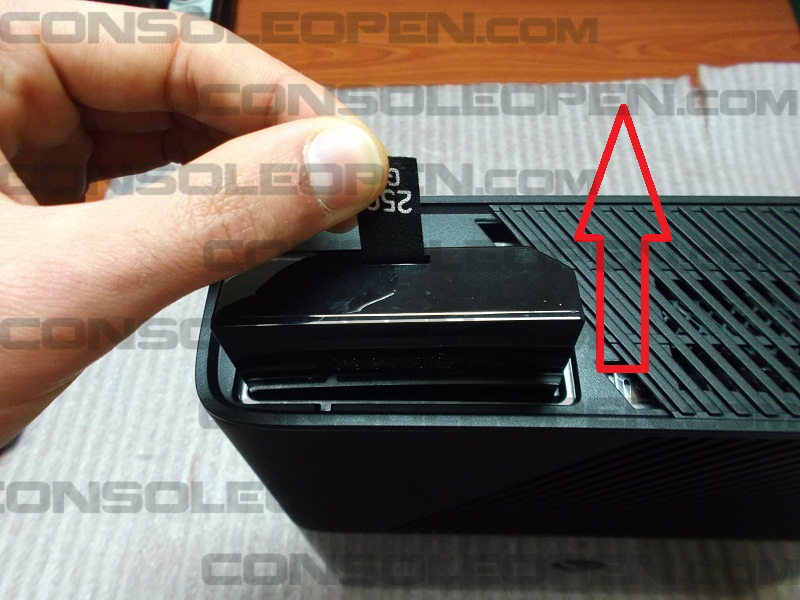

1°STEP - HDD OFF
Prendiamo la nostra bellissima console e iniziamo ad estrarre l'HDD interno.

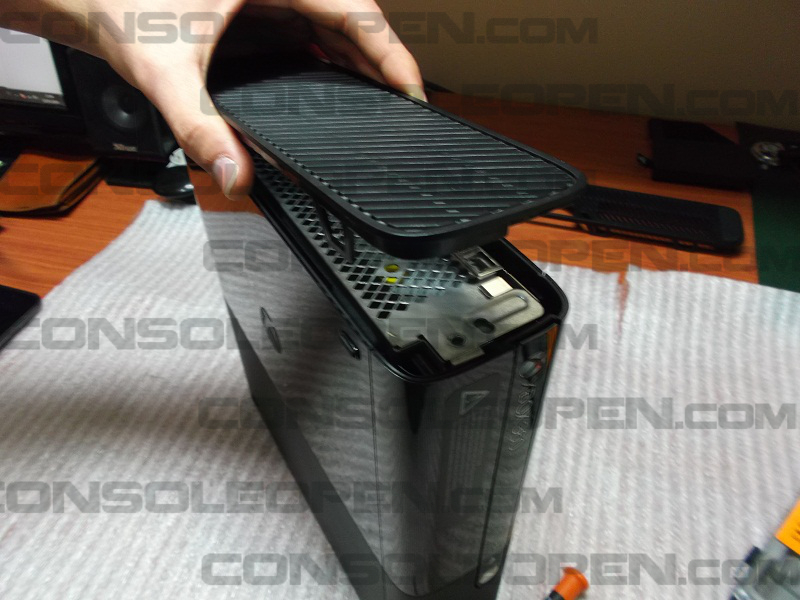

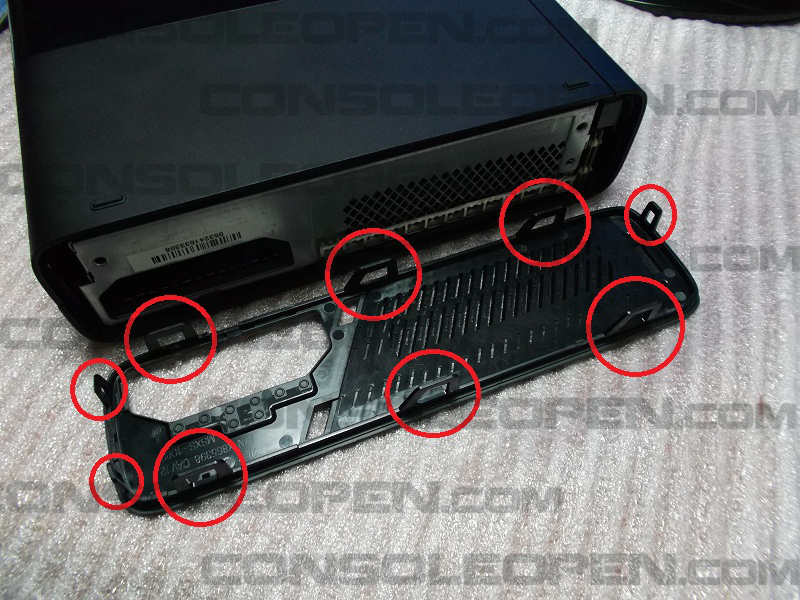

2°STEP - APERTURA GRIGLIE
Mettiamo la console come in figura e prendiamo un cacciavite a taglio sottile ma non troppo per non creare solchi o graffi, non si deve notare che la console è stata aperta da uno scarparo, i modder si distinguono anche da questo
Basta inserire il cacciavite aiutandosi anche con le mani per creare una piccola apertura cosi da fare una leggera leva. Appena sentite un "click" potete andare avanti con il resto dei gancetti, vi raccomando di fare con delicatezza anche perchè vengono molto facilmente via, quindi non serve una forza immane.

3°STEP - ESTRAZIONE MODULO WIFI

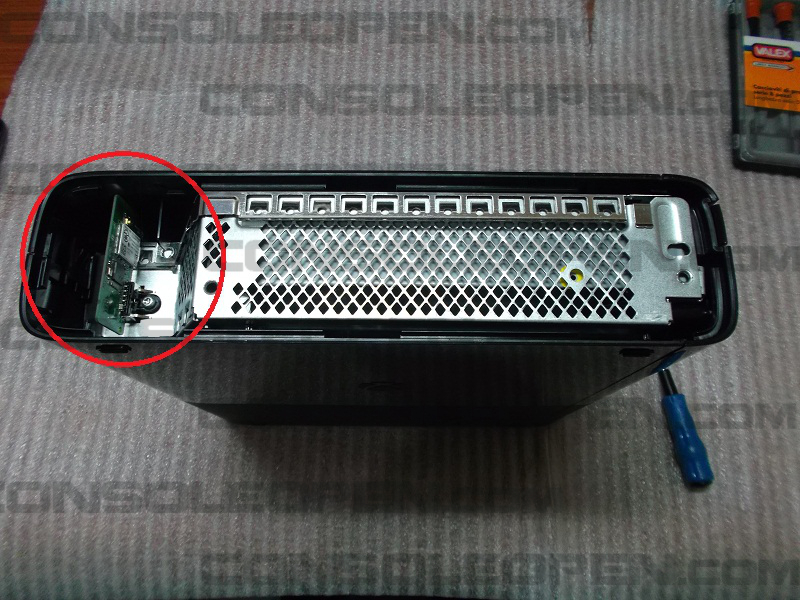

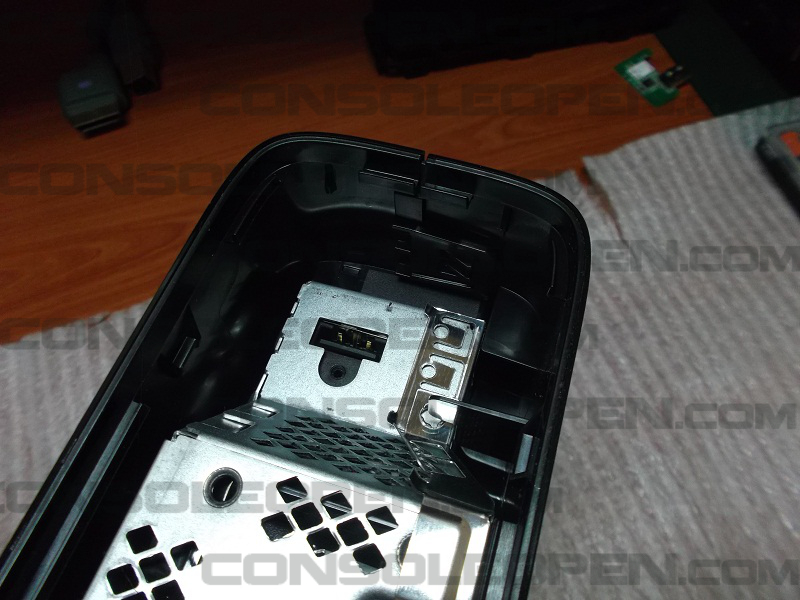

Adesso grazie al nostro fedelissimo torx svitiamo la vite del modulo WIFI e lo stacchiamo.

4°STEP - APERTURA PANNELLO LATERALE PRIMARIO

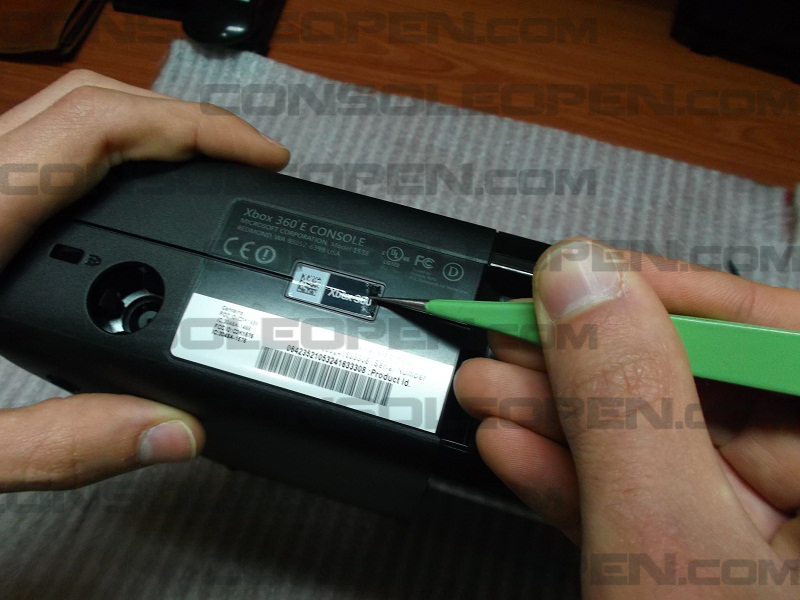

Ovviamente per aprire la console bisogna staccare il sigillo di garanzia.

Da notare che ci sono 3 gancetti che tengono chiuso il nostro pannello, quindi provvediamo subbito a farli scattare.
Il primo è nascosto sotto come potete vedere in figura. Grazie a una graffetta facciamo scattare il primo punto.

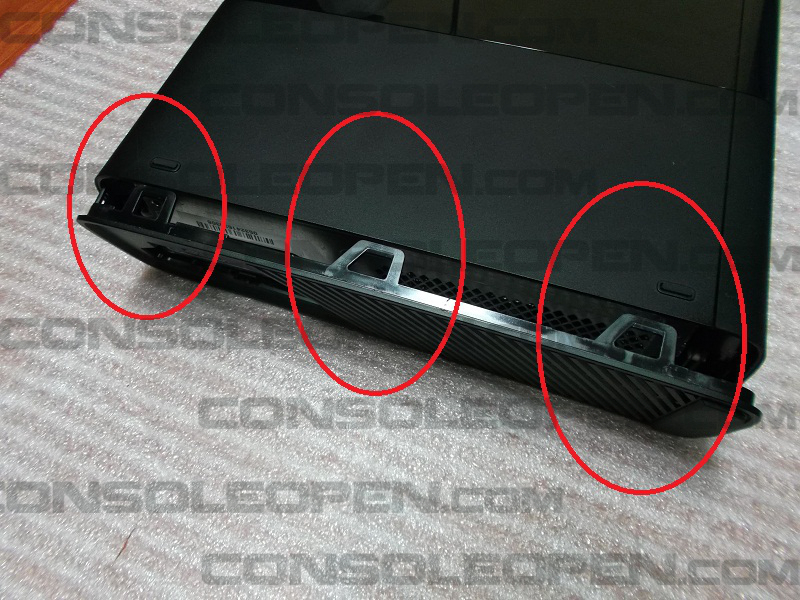

Ruotiamo la console come in figura e facciamo scattare i gancetti che si trovano da entrambi i lati, state attenti uno è nascosto.

Ok, adesso il pannello può essere rimosso.

5°STEP - APERTURA PANNELLO LATERALE SECONDARIO

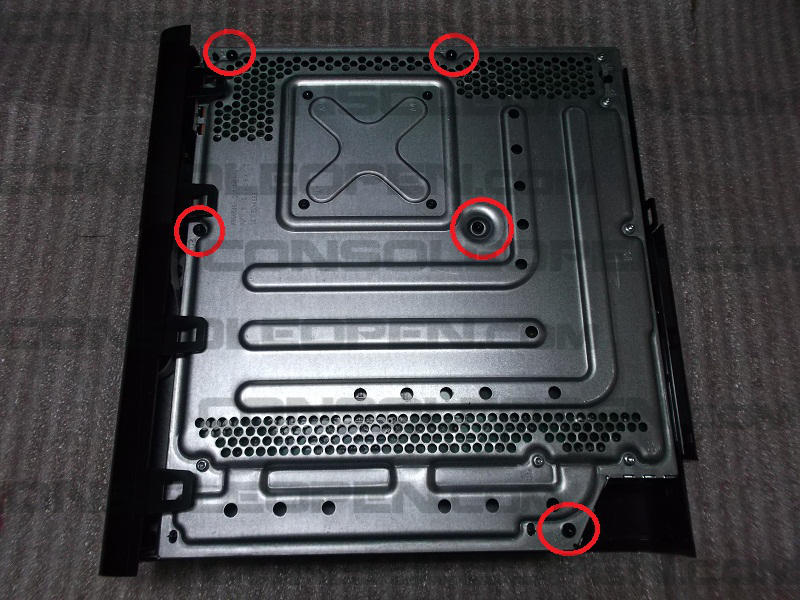

Come potete vedere in figura sotto, vi sono 5 viti lunghe da rimuovere per poter aprire l'altro lato della scocca.

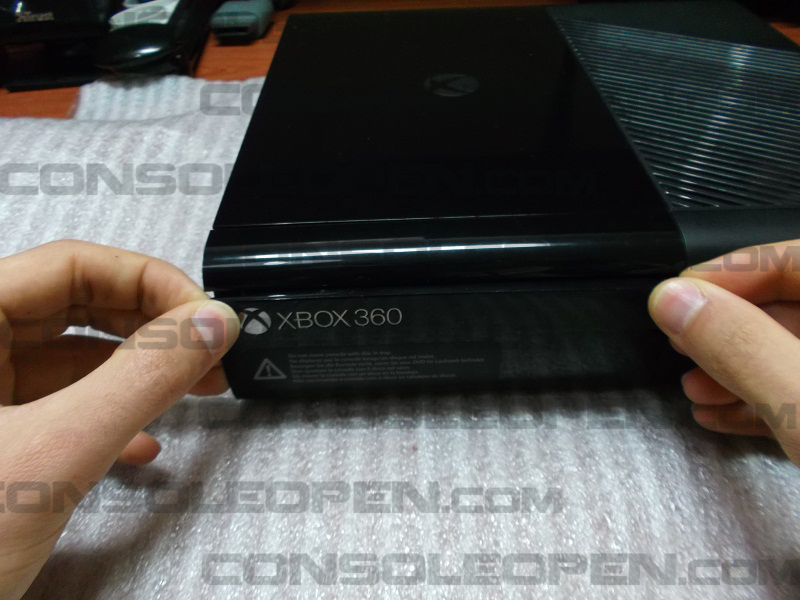

Rimuovete anche la mascherina dell'unità DVD aiutandovi anche con un cacciavite a taglio sottile.

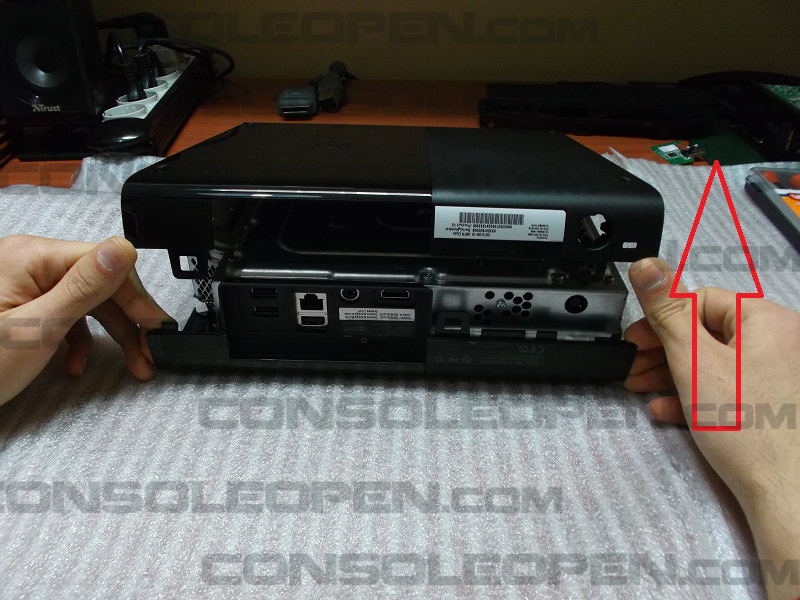

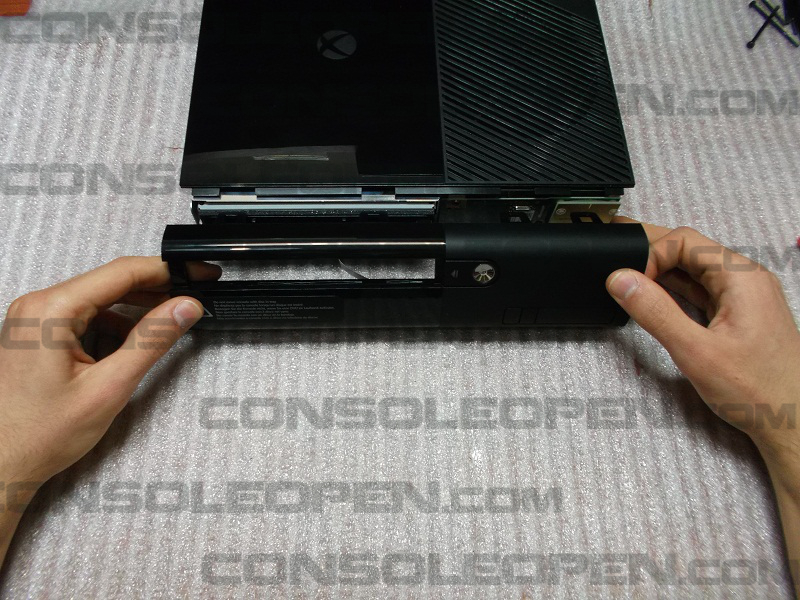

Adesso il frontale è libero e per tanto portiamolo in avanti ma non troppo perchè dobbiamo staccare un flattino.

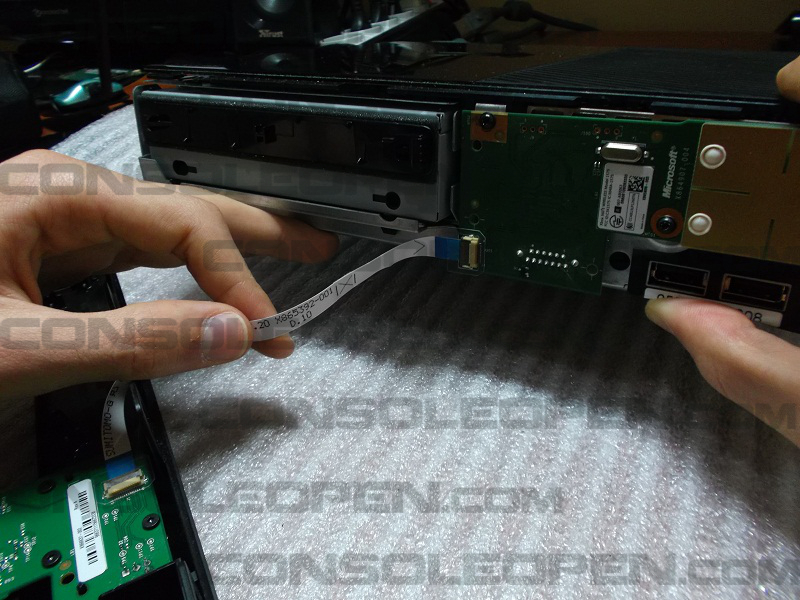

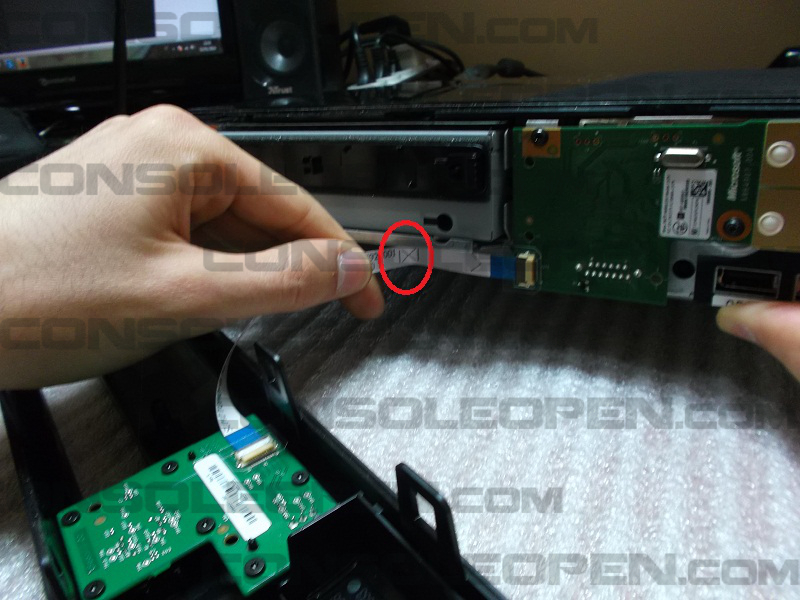

Come potete vedere in figura il flat ha una parte adesiva alla carcassa della console, tiriamolo con delicatezza per non tagliarlo e facciamo scattare la chiusura per rimuoverlo definitivamente.

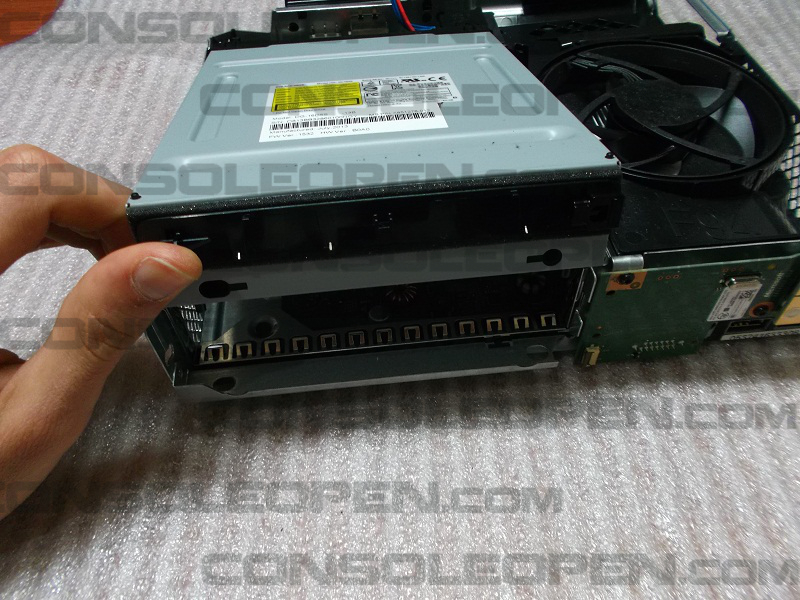

6°STEP - Rimozione lettore DVD

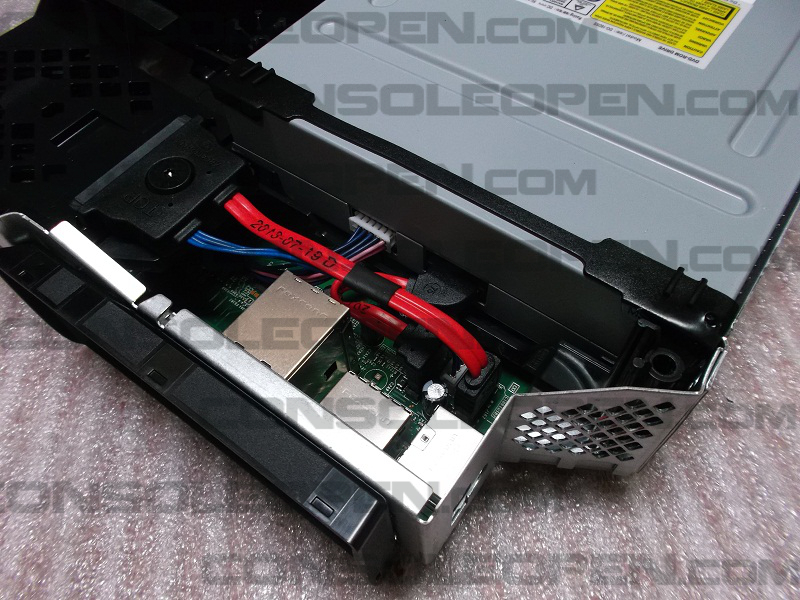

Potete staccare i cavi del lettore e quelli dello slot HDD.

Adesso il lettore può essere rimosso senza alcun problema.

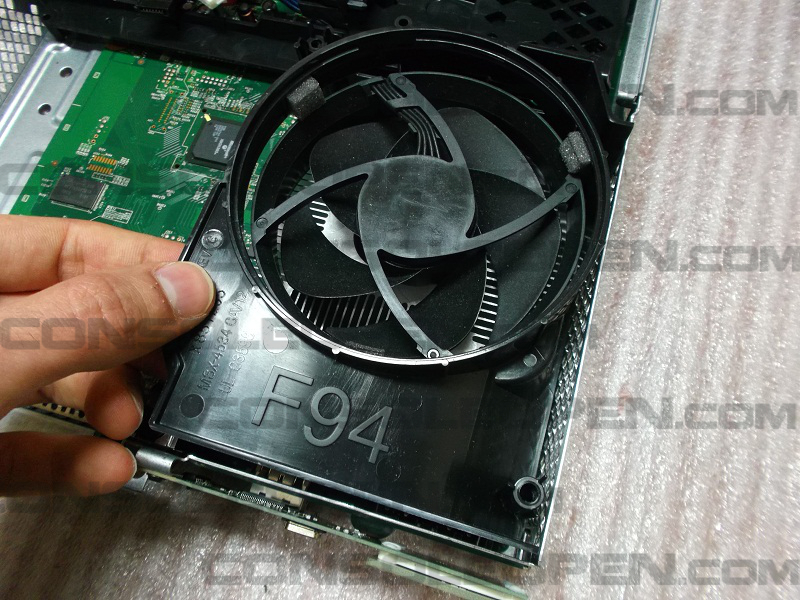

7°STEP - Convogliatore
Via anche lui!

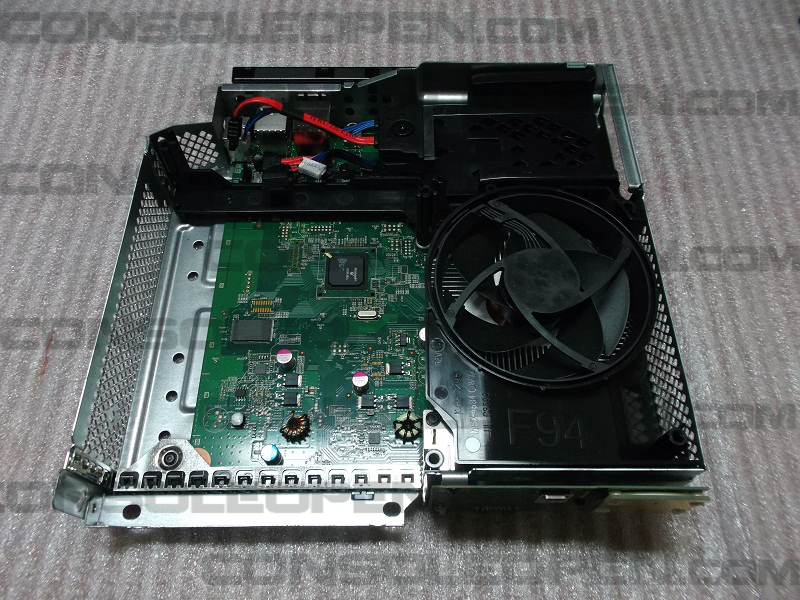

8°STEP - SUPPORTO HDD OFF
Adesso iniziamo a rimuovere le viti evidenziate in figura.

Dietro la console c'è un altra vite, rimoviamo anche quella.

Una volta fatto ciò, anche lo slot HDD può essere rimosso.

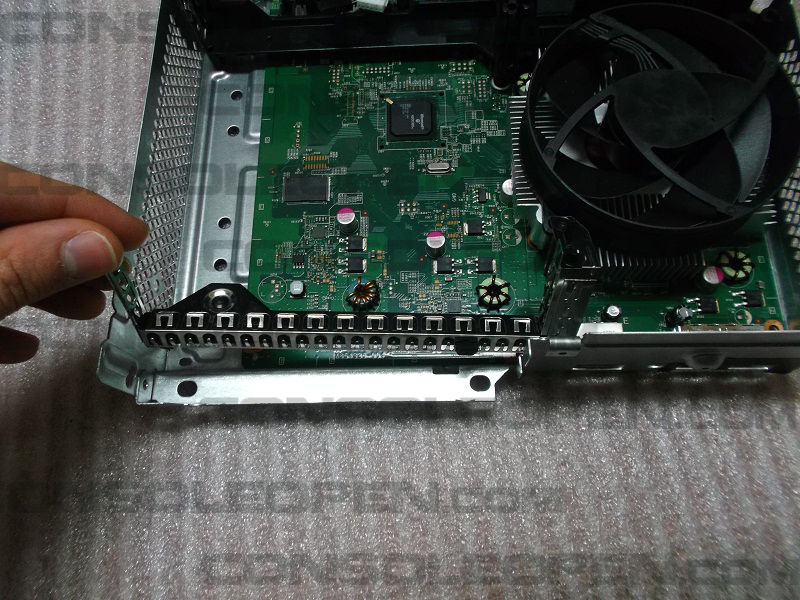

9°STEP - Rimozione staffa lettore
Via anche quella!

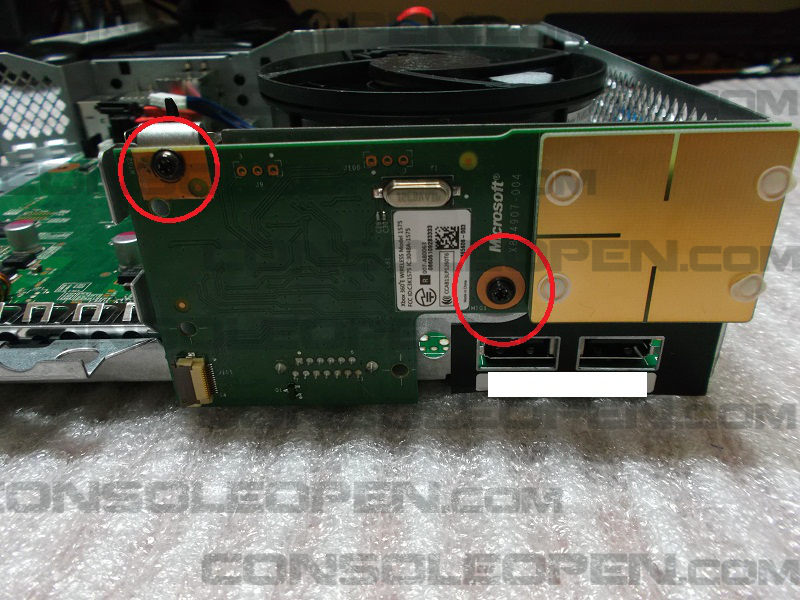

10°STEP - Rimozione modulo RF
Svitiamo le 2 viti evidenziate in figura.

11°STEP - RIMOZIONE SCHEDA MADRE CONSOLE

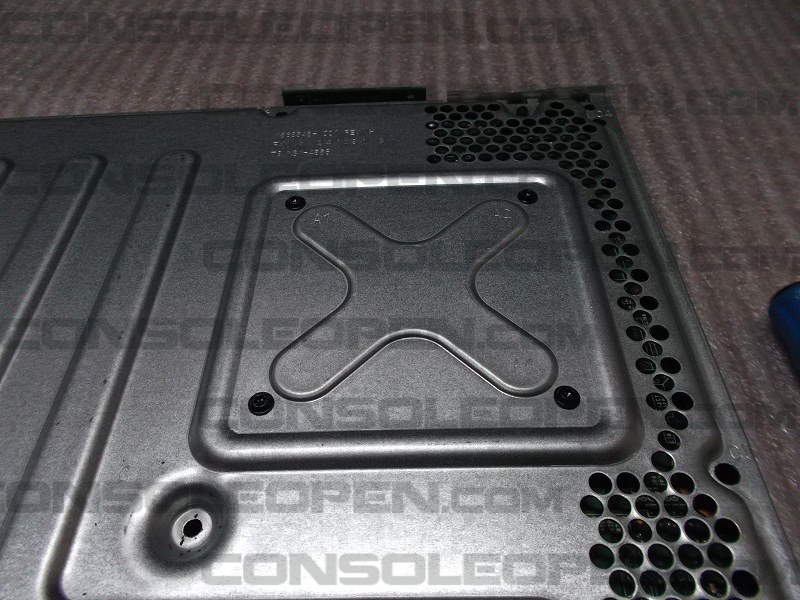

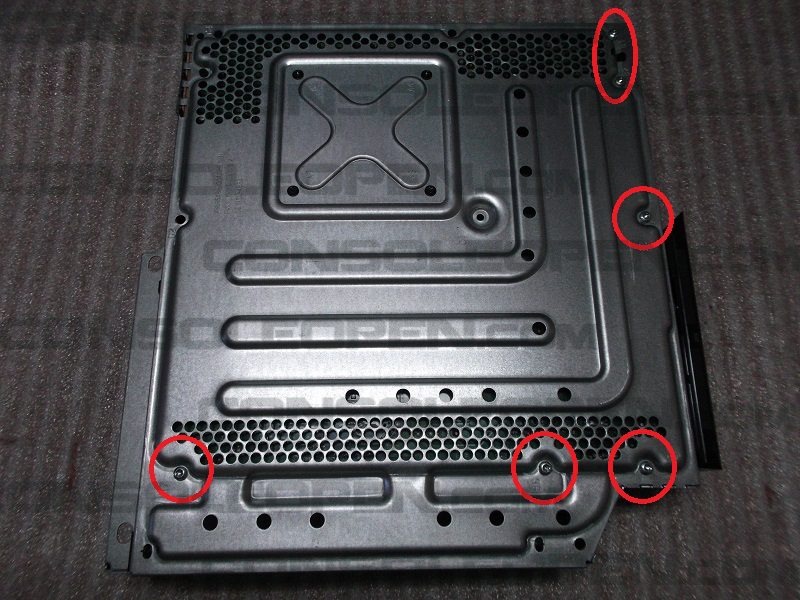

Ultimo step! Via le 4 viti che ancorano il dissipatore della nostra console alla scocca.

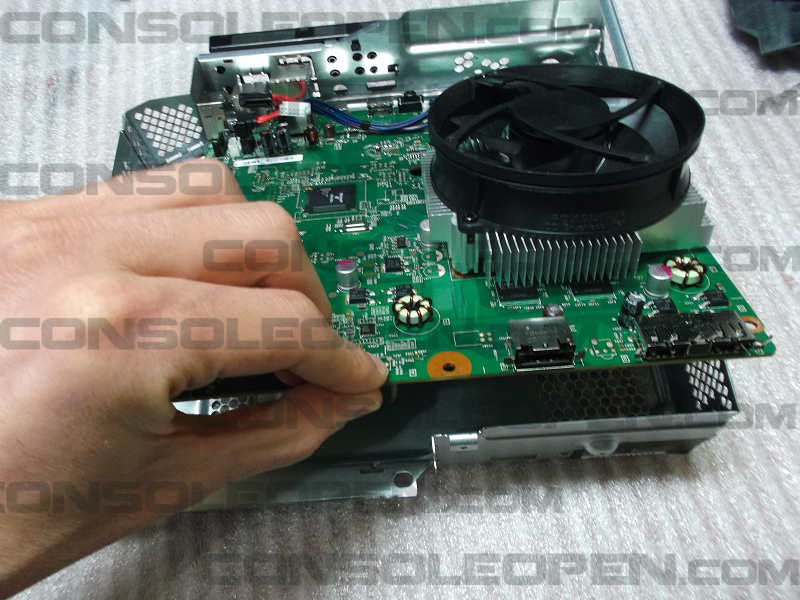

Con delicatezza potete adesso tenere in mano la scheda madre della vostra beneamata console!

Spero che questo tutorial vi sia stato di aiuto! Alla prossimaaa!
Un ringraziamento a tutto lo staff e a zeruel85 per aver contribuito alla creazione del tutorial
