GUIDA ALL' INSTALLAZIONE E CONFIGURAZIONE DI X360KEY SU XBOX FAT

Per procedere avremo bisogno di:

- dell' X360Key reperibile presso i nostri Sponsor
- del Full Dump Firmware del lettore presente sulla console
- un lettore di SD card e un adattatore Micro SD to SD: [URL="http://www.consoleopen.com//forum/images/tutorial/Xbox360/Install_x360key/Appunti02.jpg"]CLICCA[/URL]
- un cavo Mini USB: [URL="http://www.consoleopen.com//forum/images/tutorial/Xbox360/Install_x360key/Appunti01.jpg"]CLICCA [/URL]
- un Hdd o una Penna USB formattata in NTFS per inserirvi le ISO dei game e il Firmware dell' X360Key

Per prima cosa diamo uno sguardo al Bundle fornito con la versione Bulk di X360Key... ci viene fornito:

- un cavo SATA
- un cavo di alimentazione Drive
- il Dongle USB con 2 Flat di lunghezza diversa
- il Display di comando esterno
- il vero o proprio cuore di Xb360Key
- la Micro SD partizionata per il funzionamento del sistema
- una protezione sagomata (di cartone) per inserirvi il PCB di Xkey

Nel complesso la componentistica è ben fatta, sono rimasto deluso della soluzione proposta per proteggere il PCB che va montato all' interno della console... una scatoletta di cartone con il logo del prodotto, altra nota che a mio avviso stona è la totale mancanza di una qualsiasi simbolo o altro che aiuti ad individuare in modo univoco il verso di montaggio del Flat che collega il Dongle USB al PCB interno, uno sforzo in più sarebbe stato apprezzato su un prodotto così raffinato e sopratutto proposta ad un prezzo non proprio popolare.

Per chi non lo sapesse, per funzionare correttamente X360Key necessita del Firmware Originale completo del Lettore presente sulla console che lo ospita.

Per prima cosa smontiamo la console... Qualora non abbiate mai estratto un Dump del Firmware del Lettore della vostra console vi invito a seguire uno dei tutorial presenti a questo indirizzo: [URL="http://www.consoleopen.com/forum/tutorial-firmware-xbox-360-xbox360-slim/"] CLICCA[/URL]

Se invece avete avete già precedentemente estratto i file di Dump del Lettore Dvd della console possiamo procedere con la creazione del Fw Originale.

Per comodità vi consiglio di utilizzare il Lizard ToolBox reperibile presso il sito ufficiale di Maximus: [URL="http://www.360lizard.com/website/downloads.php"]CLICCA[/URL]

Apriamo il ToolBox e andiamo si CFW Generator e scarichiamo il fileset relativo ai Firmware originali. Copiamo il file scaricato all' interno della cartella Template del Lizard Toolbox.

Ritorniamo sul ToolBox e selezioniamo i file di Dump del vostro lettore Selezioniamo nel menù a tendina del Target Firmware l' original Fileset scaricato precedentemente Salviamo il nostro Firmware Originale

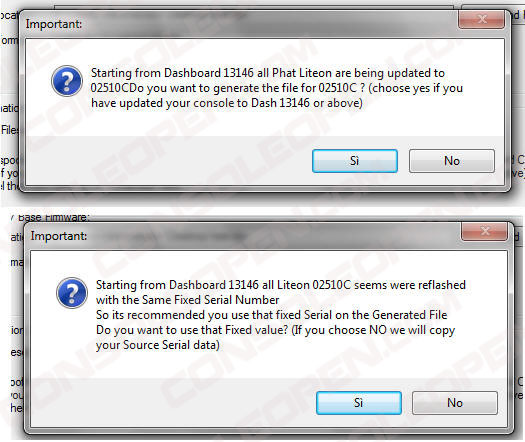

Se state utilizzando un dump precedentemente preso dal vostro lettore (per esempio per una vecchia modifica fatta) potrebbe essere che questi sia di una versione Pre Reflash. Qualora il Kernel della vostra console sia INFERIORE all' 13146 (ricordo che le versioni Kernel sono sempre INCREMENTALI) lasciate che il programma applichi le FIX proposte:

Prendiamo il Firmware appena creato e lo copiamo all' interno della Micro SD dell' XKey.
Nominiamo il file copiato in firmware.bin:

Prendiamo il contenuto del pacchetto Firmware di X360Key e lo copiamo all' interno della Penna Usb o dell' HDD che abbiamo deciso di utilizzare.

Prendiamo il file xkey.cfg e lo apriamo con NOTEPAD.

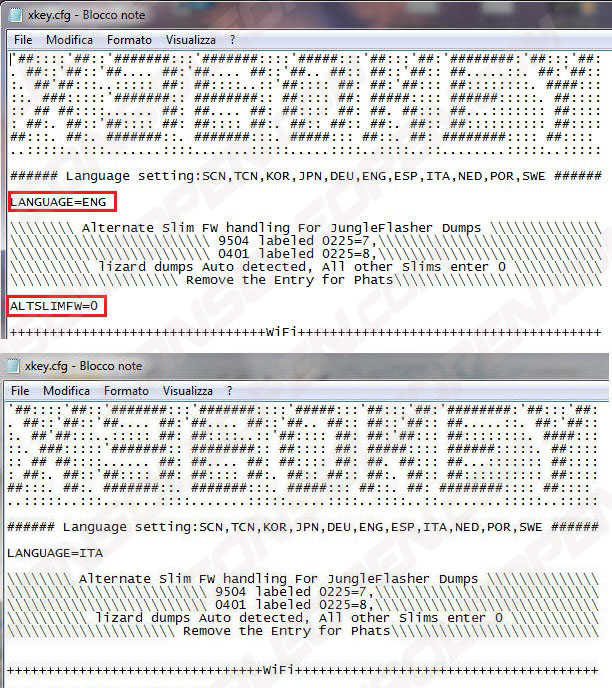

Andiamo a modificare il file di configurazione nel seguente modo:

- modifichiamo la lingua del Menù Display portandola da ENG (Inglese) a ITA (Italiano)
- Eliminiamo la dicitura ALTSLIMFW=0 che a noi non interessa in quanto relativa ai lettori dell' Xbox 360 SLIM
- Salviamo il tutto

Successivamente, nella root USB andremo a creare una cartella chiama games dove poi andremo a copiare le Immagini Backup dei nostri game.

Passiamo ora al montaggio vero e proprio... operazione alquanto semplice, l' importante è rispettare il verso di montaggio dei connettori SATA e di ALIMENTAZIONE.

Inseriamo la Micro SD nell' apposito alloggio colleghiamo come da figura il Flat che collega il PCB Xkey al Dongle USB:

Una volta collegato il Flat possiamo riporre il PCB di Xkey nel suo involucro protettivo:

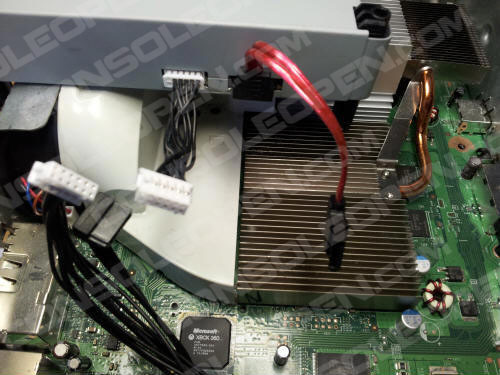

Colleghiamo al lettore Dvd della console il Cavo SATA e il Cavo di ALIMENTAZIONE presenti all'interno del Bungle di Xkey... come potete notare il connettore SATA a 90° l'ho collegato al Drive:

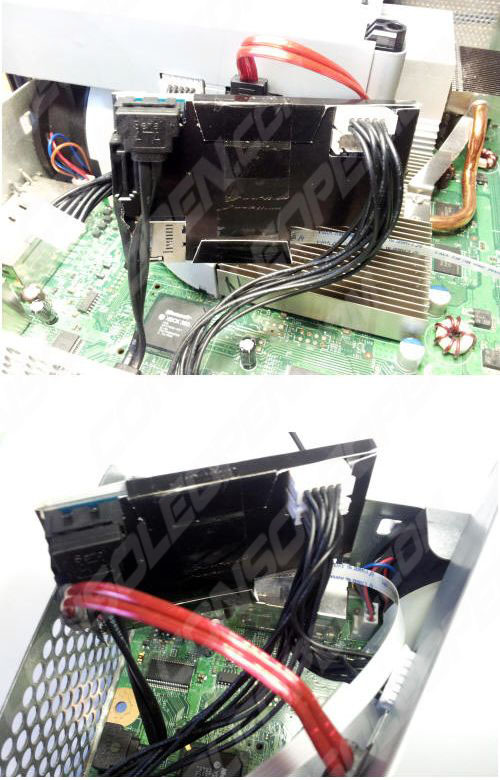

Successivamente colleghiamo i vari connettori in base a quanto riportato nell' immagine sottostante (per comodità vi riporto la foto del PCB privo della protezione):

Portiamo esternamente il Flat di collegamento per il Dongle USB... io son passato sopra la porta USB Posteriore della console. Successivamente possiamo posizionare il tutto dietro al Drive DVD:

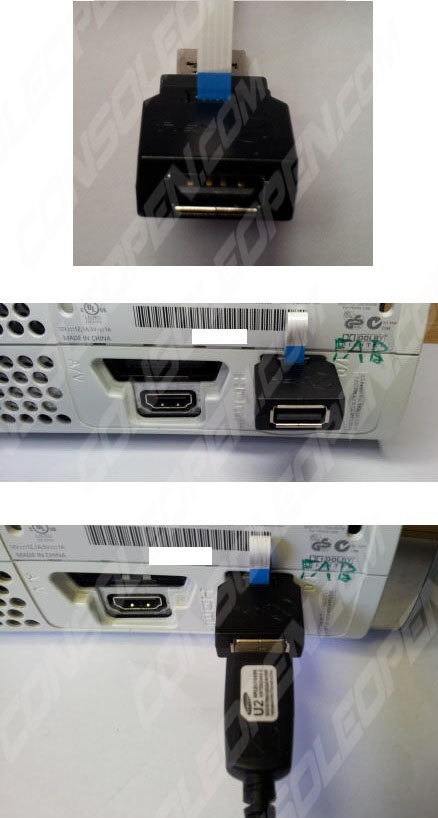

Rimontiamo completamente la console e proseguiamo con il collegamento del Dungle USB. Posizionare il Flat come riportato in figura. Successivamente collegate il tutto alla porta USB della console:

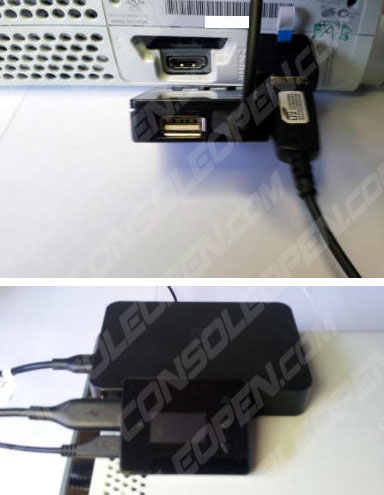

Possiamo ora collegare il Display Esterno dell' Xkey utilizzando il cavo Micro USB e successivamente collegare il nostro HDD... Finalmente abbiamo finito... possiamo avviare la console e procedere alla prima configurazione di Xkey:

Appena accesa la console partirà automaticamente l' UPDATE del Firmware di Xkey, il processo durerà qualche minuto al termine del quale ci verrà chiesto di riavviare la console.
A riavvio ultimato l' Xkey sarà utilizzabile al 100%:

Prima di iniziare ad utilizzarlo ricolleghiamo momentaneamente l' HDD al PC e cancelliamo i 3 file di Update del FW (non sono più necessari in quando predenti all' interno del sistema):

Perfetto abbiamo finito... non ci rimane altro che iniziare ad utilizzare il nostro X360Key...

UPDATE DEL REMOTE DISPLAY

Sempre dalla Download page di Xbox360Key possiamo reperire anche l' aggiornamento per il Remote Display.

Per poterlo aggiornare non dobbiamo far altro che collegare il remote al nostro PC premendo contemporaneamente Freccia Su e Freccia Giù (il boot mode è attivo quando si accende il led Blu del remote):

Una volta collegato il remote avviamo il tool di aggiornamento e andiamo su File\Open:

Dal menù a tendina selezioniamo la voce Programmer Updates:

E selezioniamo il file di aggiornamento con estensione .upd:

Andiamo ora su Programmer\Update Programmer Firmware... l' update durerà pochi secondi.

Una volta finito possiamo chiudere il programma e disconnettere il Remote display.

Non ci rimane altro che iniziare ad utilizzare il nostro X360Key. Per farlo vi rimando al tutorial dove vengono elencate le varie modalità di avvio Disponibili: [URL="http://www.consoleopen.com/forum/tutorial-backup-e-software-xbox-360/8004-tutorial-avvio-dei-game-su-hard-disk-con-x360key.html"]CLICCA[/URL]

RINGRAZIAMENTI: Sincro per avermi permesso di installare e testare l' X360Key sulla sua Console.

GUIDA REALIZZATA DA Titty e XRay per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
