Errore piuttosto bizzaro, si presenta su alcune ps3, per ora è stato riscontrato nella maggior parte dei casi sulle vecchie fat.
Il riconoscimento dei giochi rimane valido (sintomo del fatto che il gruppo ottico è ancora funzionante) ma all' avvio viene presentata la seguente schermata:
Se ve lo steste chiedendo, cambiare il gruppo ottico o l'integrato che fa le veci del controller blu ray non risolve la situazione nella maggioranza dei casi, ad oggi non è stato ancora identificato con chiarezza il componente che si corrompe e causa l'errore per cui si ricorre ad un semplice trucco, spostare la NAND su una board equivalente.

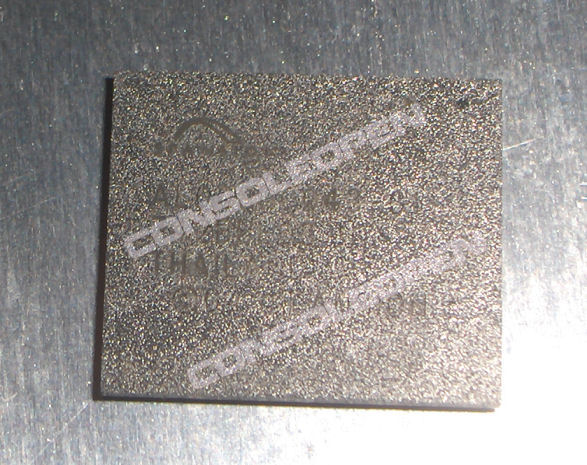

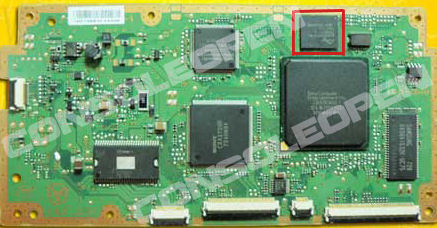

Solleviamo la NAND della board originale della PS3, in questo caso marchiata Spansion:

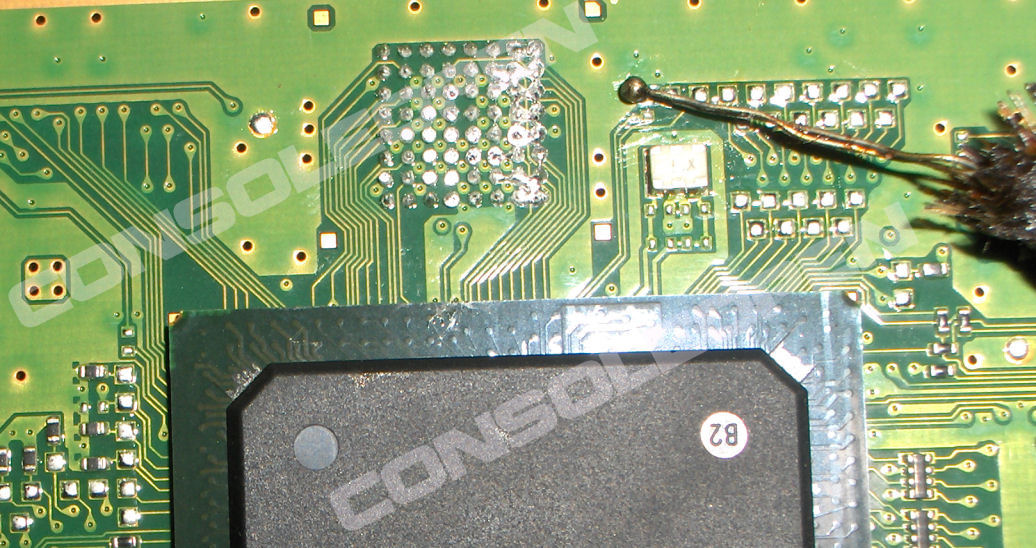

Per fare ciò sono consigliati preheater e stazione ad aria calda, raggiunti i 225 gradi (costanti su tutto il bga) potremo sollevare:

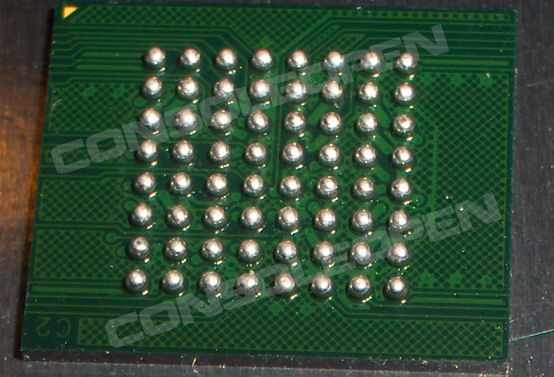

Per un lavoro pulito dovremo pulire la nand originale con stagno al piombo, di seguito trecciola dissaldante ed infine reballarla, avremo davanti un BGA a 64 connessioni che necessita sfere da 0,6 mm di diametro, il risultato finale sarà questo:

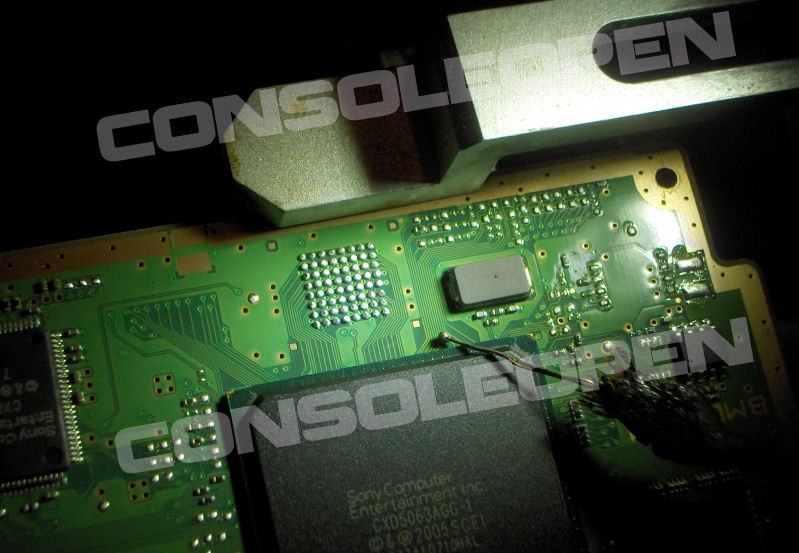

Ora prendiamo la board di destinazione (il gruppo ottico originario di tale board deve corrispondere a quello della board origine) e solleviamo la nand già presente (non ci servirà più):

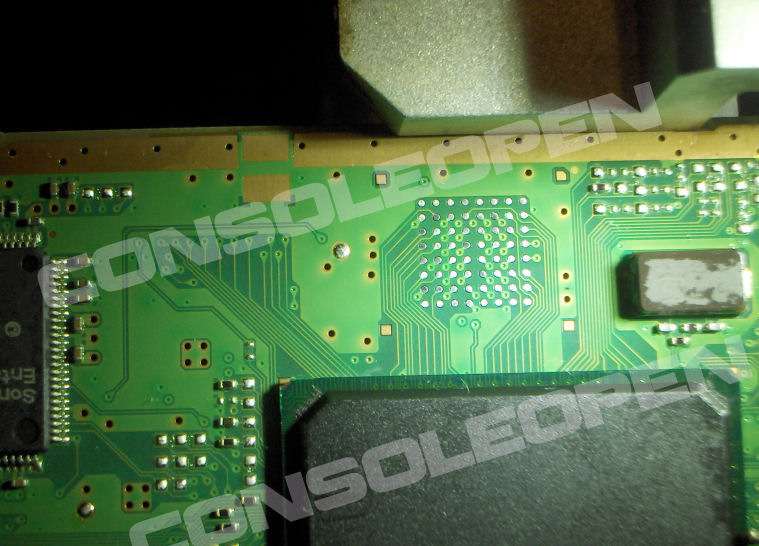

Puliamo i pad con stagno al piombo ed infine trecciola distagnante:

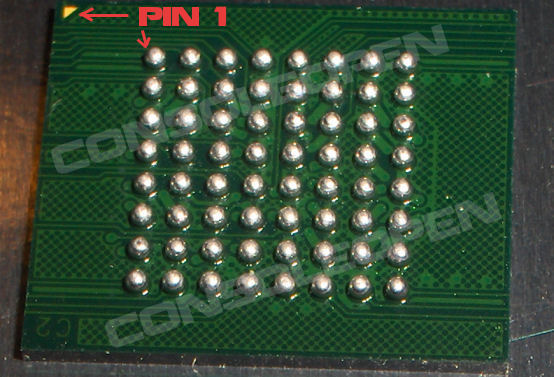

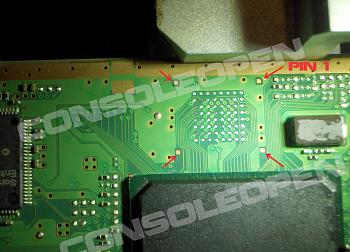

Non resta che posizionare la nand seguendo i quattro angoli per l'allineamento e posizionando il pin 1 della nand in corrispondenza di quello segnato nell' immagine seguente:
Nel caso non possiate reballare e avete molta pazienza e coraggio, è possibile fare anche 64 connessioni punto punto, lavoro non facile ma non impossibile con un bel filo smaltato da 0,1 mm.
