[TUTORIAL] Guida all'installazione di 3k3y su PS3 SuperSlim
Il Tutorial per l'lnstallazione di 3k3y su PS3 Super Slim ha come obiettivo finale quello del montaggio di tale hardware al fine di caricare da HDD esterno USB le ISO dei propri giochi, legalmente posseduti.
Iniziamo dall'elencare il materiale occorrente:
3K3Y ODE EMULATOR
Ultimo firmware 3k3y 2.00 reperibile [URL="http://xkeydownloads.com/3k3y/3K3y-02.00A.zip"]qui[/URL]
Un gioco originale da usare come Boot Disk per tutte le ISO
Il software 3ripp3r reperibile [URL="http://xkeydownloads.com/ps3firmware/Ripp3rSetup1.22.msi"]qua [/URL](scaricate il file di Setup ed installatelo)
Perfetto adesso che ci siamo procurati tutto iniziamo l'installazione vera e propria:
Smontaggio PS3 Super Slim (potete seguire questo tutorial dedicato --> [URL="http://www.consoleopen.com/forum/tutorial-hardware-ps3-ps3-slim/14033-tutorial-guida-allo-smontaggio-della-ps3-super-slim-cech-40xx-e-cech-42xx.html"]CLICCA[/URL]):

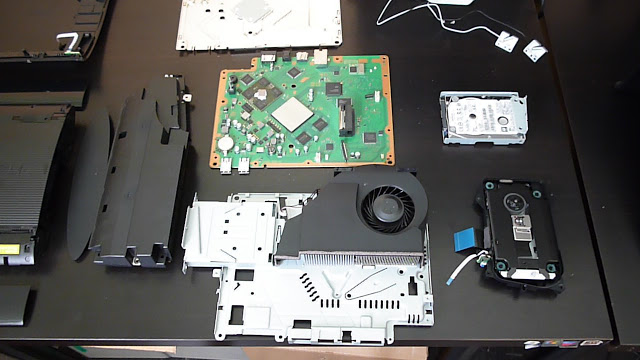

Portiamoci in queste consizioni smontando la nostra PS3 400X

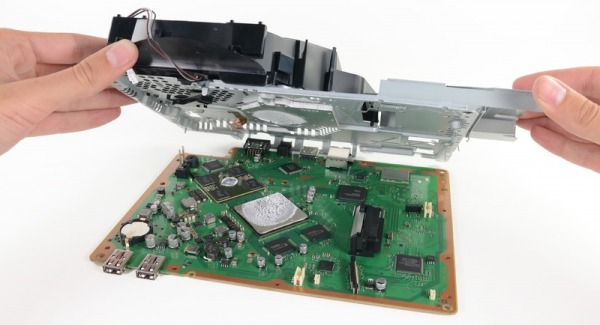

Opereremo sul lato superiore della motherboard:

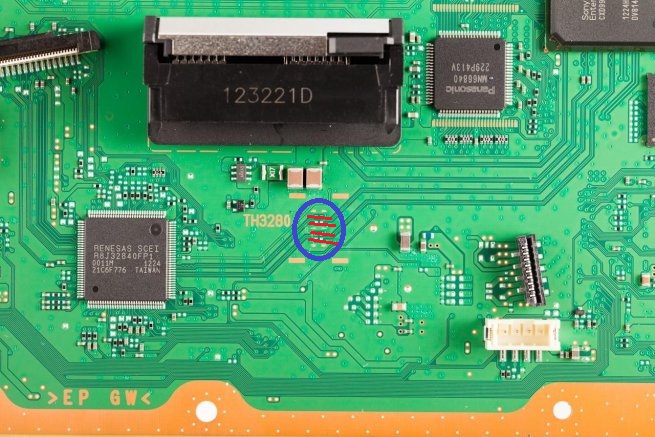

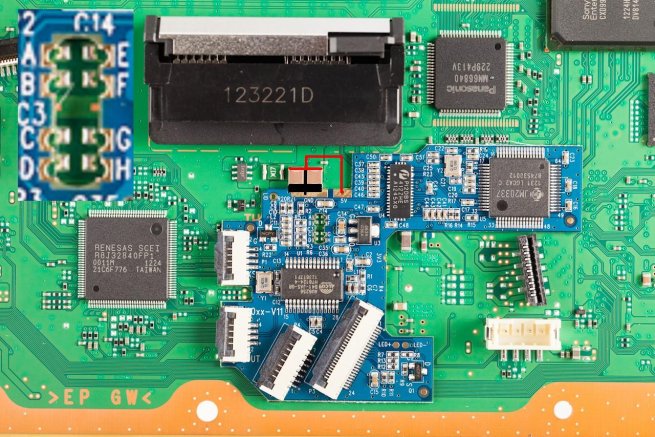

Sistemiamo il PCB come da schemi ufficiali dopo avere rimosso i condensatori di cui sotto, presenti in corrispondenza delle linee rosse:
Qua mi soffermo un attimo, sottolinenado il fatto che le dimensioni del PCB, in corrispondenza di quelle che dovrebbero essere "quicksolder point" non ci aiutano affatto; infatti le piazzole dei condensatori rimossi sono veramente piccole e lo stagno non riesce facilemente a fare "presa", ostacolato anche dal fatto che il PCB non è proprio sottilissimo. Personalmente per non stare a rompermi le palle e per chiudere la motherboard senza avere il problema di falsi contatti ho tirato 8 fili, uno oper ogni terminale del condensatore rimosso e con quelli sono arrivato ai punti sul PCB. Elegante? No. Solido e sicuro? SI.

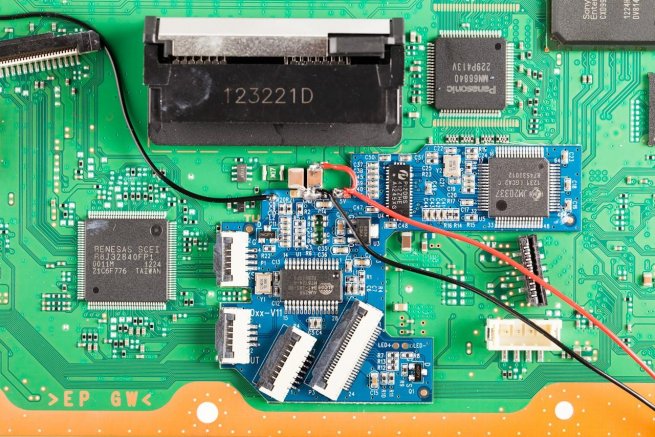

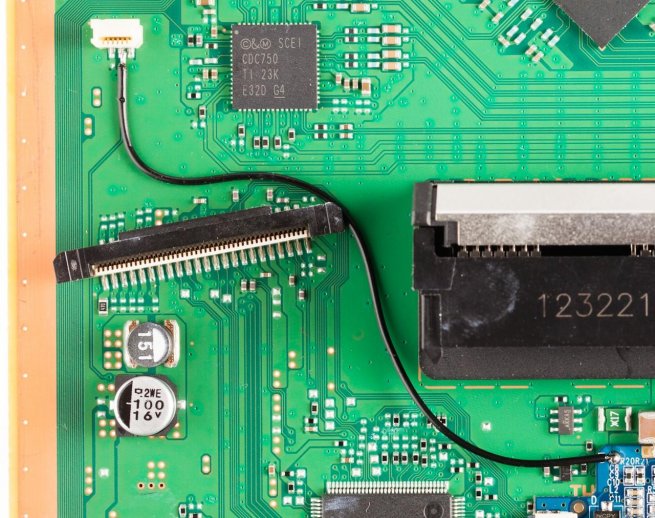

Andiamo avanti e saldiamo l'alimentazione dell' 3k3y, la massa ed un altro filo;

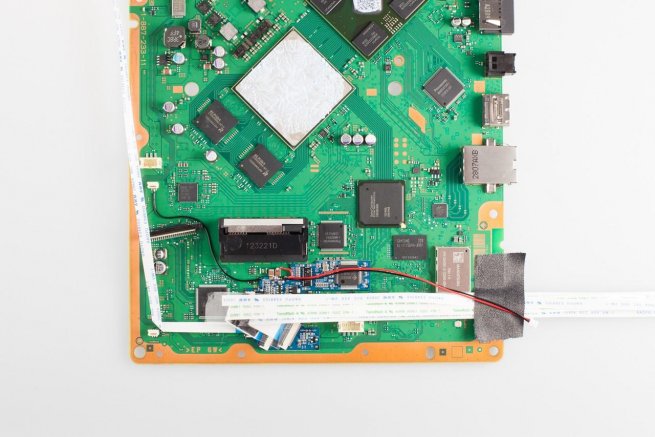

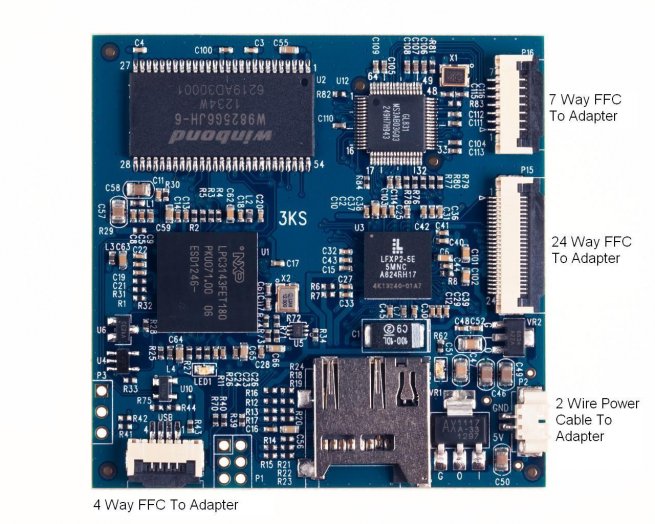

Piazziamo adesso i 4 FLat, non possiamo sbagliare poiche' gli ZIF sono a misura e due di essi delle stesse dimensioni; ricordiamoci che di queste due la piu' lunga sara' quella che uscira' esternamente dalla console (l'unica nella foto sottostante che andra' a sinistra).
Chiudiamo la Motherboard rimettendo le parti in alluminio e colleghiamo le estremita' delle flat al 3k3y; anche qua non potete sbagliare le flat da inserire grazie alle dimensioni degli ZIF. Colleghiamo ovviamente anche lo spinotto di alimentazione:

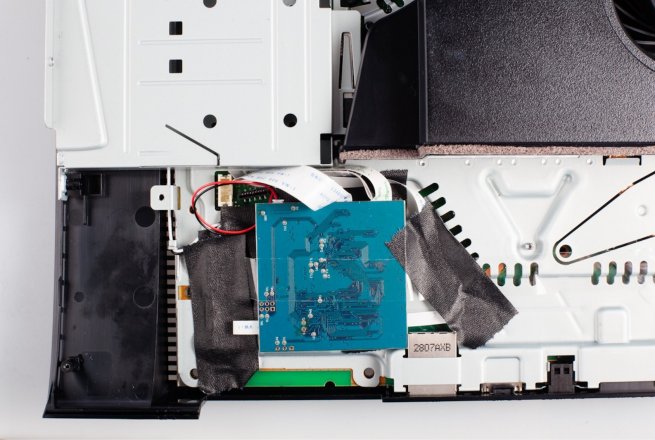

Inseriamo la SD nell'apposito slot e facciamo aderire il piu' possibile il 3k3y alla piastra metallica della motherboard, aiutandoci anche con del nastro isolante:

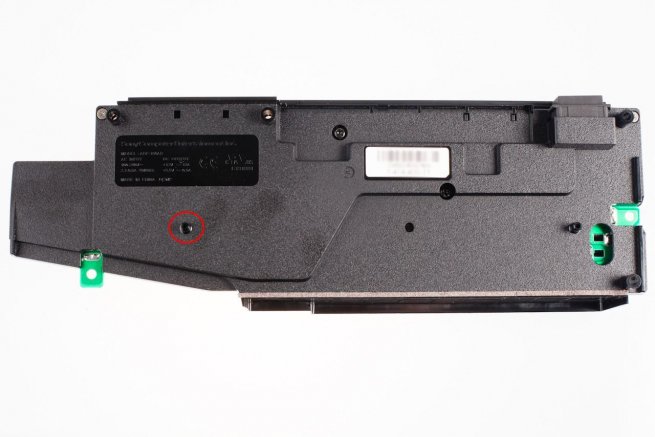

Iniziamo a rimontare i restanti pezzi, l'ottica ed il resto, ricordandoci di tagliare la sporgenza dell'alimentatore :

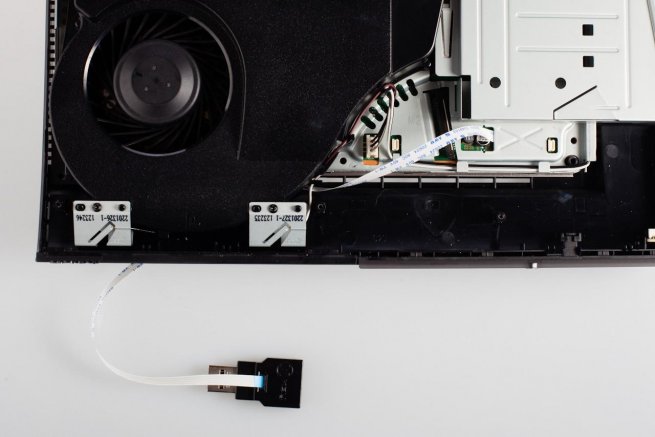

Fate uscire la flat, collegatela al dongle USB e rimettete le cover della console
Adesso vi renderete conto che saldando direttamente gli otto fili citati prima, invece di usufruire delle piazzole Quicksolder, avete risparmiato tempo e siete sicuri delle connessioni interne del 3k3y.
Prendiamo fiato e dopo avere richiuso la ps3 e collegato il dongle alla flat che esce frontalmente dal case rechiamoci al PC.
Rechiamoci a [URL="http://www.3k3y.com/ird_files/"]questo indirizzo[/URL] e cerchiamo l'IRD del nostro disco di boot originale.

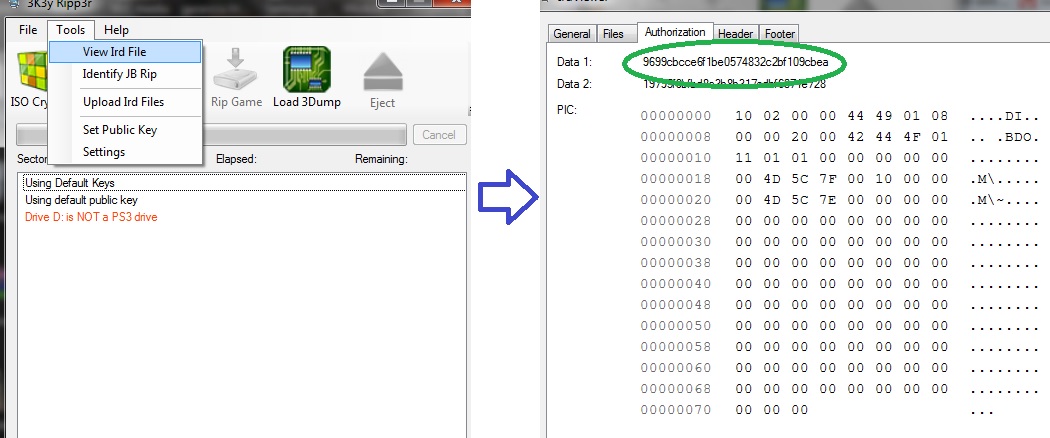

Scarichiamolo, ed apriamo il 3ripp3r, selezionando dal menu' l'opzione per aprire i file IRD, selezioniamolo ed aspettiamo che venga analizzato dal software. Selezioniamo la Label "Authorization"; prendiamo nota del Datacode 1 :

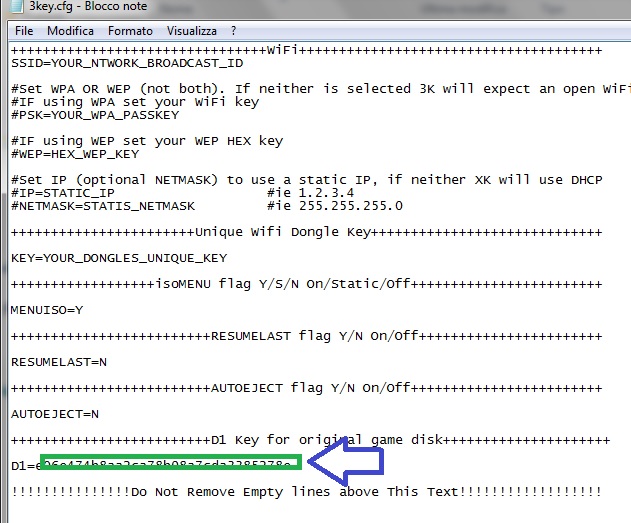

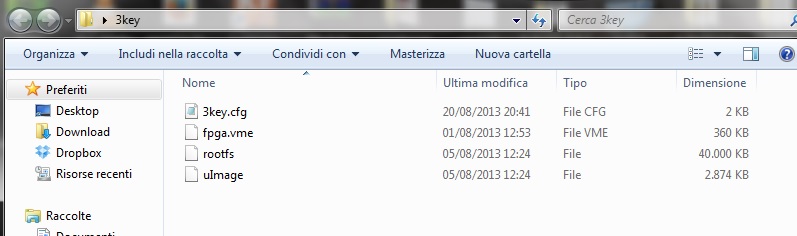

Adesso non ci resta che aprire l'archivio del firmware 2.00 ed inserire tale codice nel campo D1, lasciate invariato il resto e caricate il file fpga.vme contenuto nella cartella per slim e super slim. Caricate i 4 file totali su una chiavetta USB formattata in FAT32:
Adesso abbiamo quasi finito; accendiamo la PS3, colleghiamo la nostra PENDRIVE formattata in FAT32 (la quale contiene i nostri 4 file)
ed aspettiamo, tanto per essere sicuri, un 10 di minuti(il 3k3y fara' un aggiornamento, meglio essere sicuri che abbia finito di farlo) di tempo.
Riavviamo il tutto e seguiamo la procedura classica di 3k3y per avviare i nostri backup, ricordandoci che:
Avvio PS3 con sportello del lettore aperto = Modalita' Passtrough
Avvio PS3 con sportello lettore chiuso = Modalita' emulazione
Se vedete la voce "disco dati" nel menu' immagini della XMB PS3 siete a cavallo.
Guida Realizzata da The Pusher per Consoleopen.
