GUIDA ALL' INSTALLAZIONE E PROGRAMMAZIONE DI PROGSKEET 1.0, 1.1, 1.2 e 1.21

Per procedere avremo bisogno di:
- un Progskeet:
- l' Interfaccia Injectus: [URL="http://www.consoleopen.com/forum/images/tutorial/Ps3/Program_Progskeet/Injectus.jpg"]CLICCA[/URL]
- il programma Infectus Programmer: [URL="http://www.progskeet.com/downloads/InfectusProgrammer-3.9.9.0.zip"] CLICCA[/URL]
- i driver USB: [URL="http://www.progskeet.com/forum/viewtopic.php?f=10&t=3727"] CLICCA[/URL]

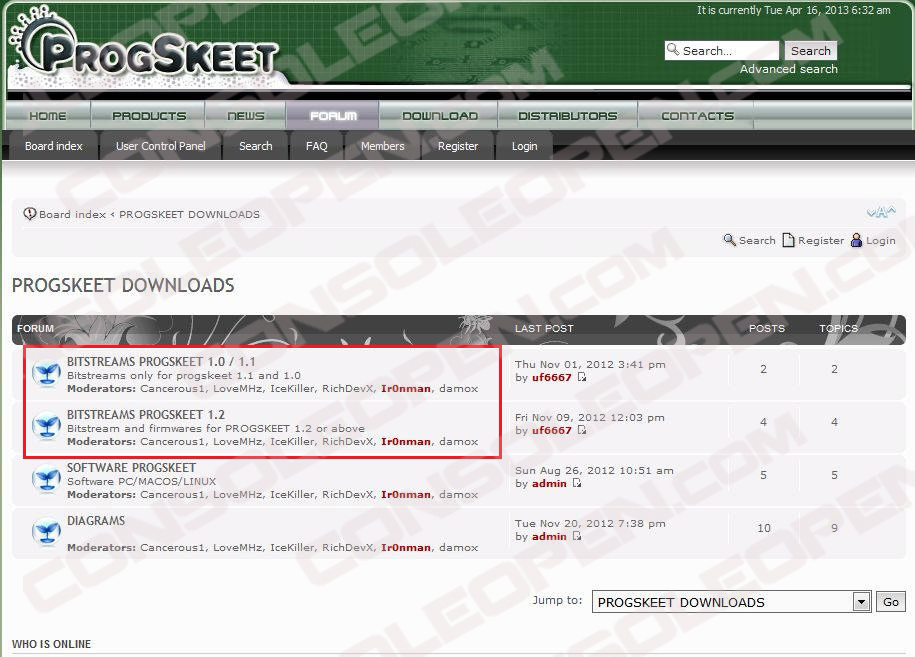

- il pacchetto BitStream: [URL="http://www.progskeet.com/forum/viewforum.php?f=8"]CLICCA[/URL]



- il programma Zading: [URL="https://github.com/pbatard/libwdi/wiki#wiki-Downloads"]CLICCA[/URL]

Per prima cosa colleghiamo l' Injectus al nostro Progskeet e ponendo attenzione alla posizione dei 2 Switch che devono essere tassativamente su ON:

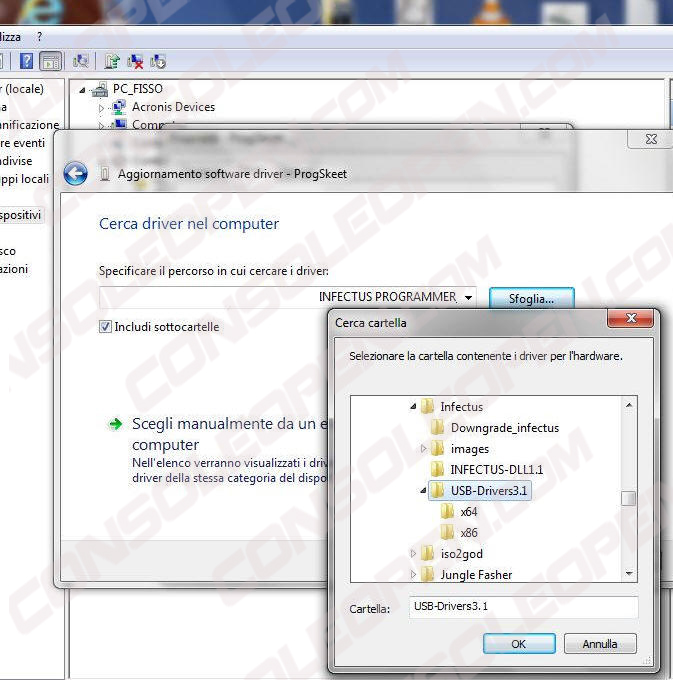

Una volta collegato il tutto al nostro PC partirà l' installazione dei Driver... procediamo con il metodo manuale e selezioniamo la cartella dei Driver Injectus presente all' interno della Directory Infectus Programmer.

Qualora vi venisse chiesta autorizzazione a procedere per mancanza di firma acconsentite e installate:



Una volta installati i driver procediamo con l' aggiornamento del Progskket. Scompattiamo il pacchetto contenente l' ultima versione di Bistream... noteremo che ve ne sono 2: uno per le lettura\scrittura della NAND e uno per la lettura\scrittura delle NOR.

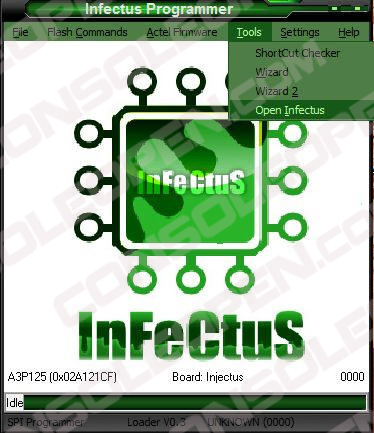

Apriamo l' Infectus Programmer e selezioniamo Tool\Open Infectus:

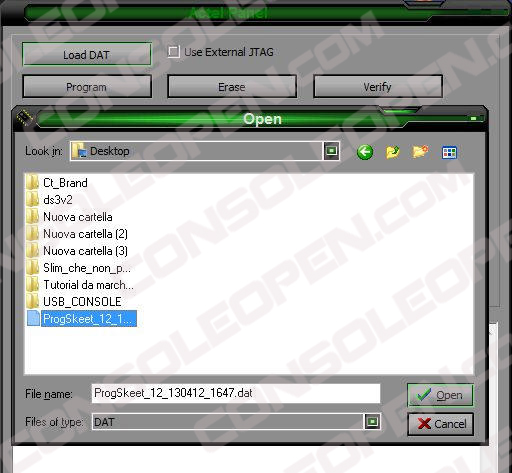

Dalla Finestra che si aprirà selezioniamo Load DAT e il Bistream che vogliamo inserire all' interno del Progskeet:

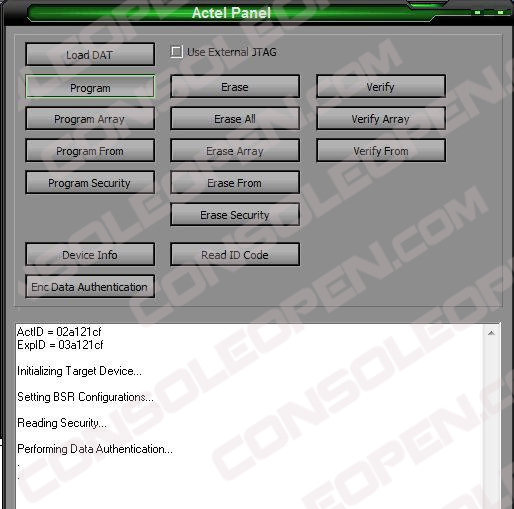

Cliccare su PROGRAM... Verranno svolte le fasi seguenti:

- Data Authentication
- Erase
- Programming UROW
- Programming FPGA
- Veryfing FPGA
- Programming Rlock
- Programming SILGSIG

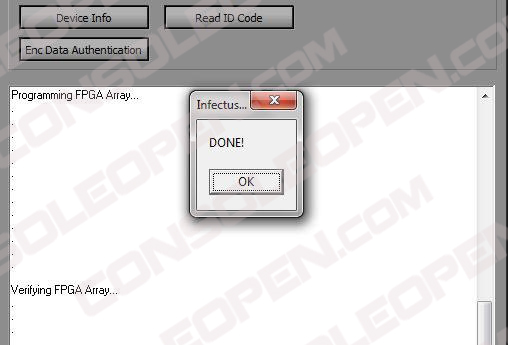

Infine se il processo si è completato correttamente verrà restituito il messaggio DONE:



Chiudere l'Infectus Programmer e Scollegare l'Injectus dal PC e dal ProgSkeet. Colleghiamo ora al Pc il Progskeet... vi verrà richiesta nuovamente l' installazione dei driver (prima abbiamo installato quelli di Injectus) procedete come avete fatto precedentemente questa volta usando il pacchetto Driver WinUsb

Una volta accertato che il Progskeet viene riconosciuto avviamo il programma Zading.

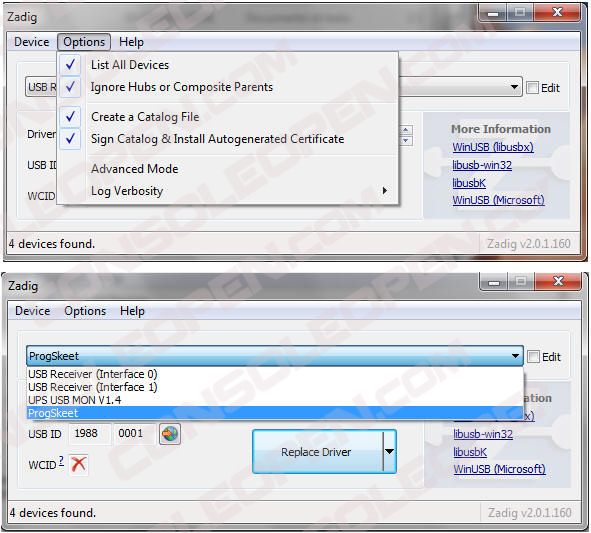

Andiamo su Options, selezioniamo List All Device e il nostro Progskeet dal menù a tendina:

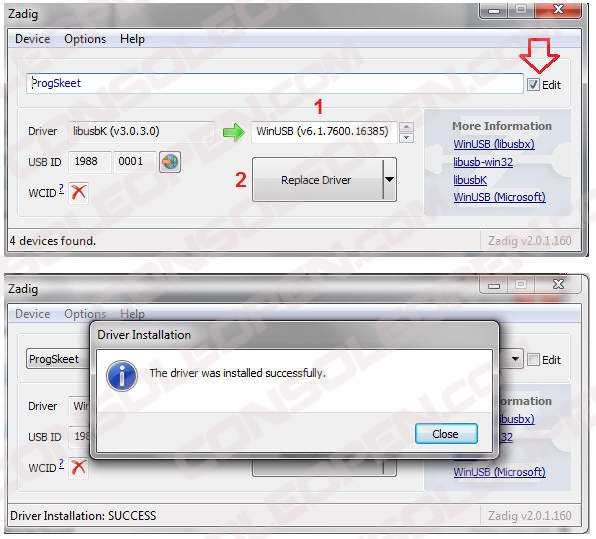

Installiamo l' ultima versione di Driver WinUSB proposta dal programma:



Una volta completata l' installazione possiamo disconnettere il nostro Chip e iniziare ad usarlo.

Buon Lavoro
GUIDA REALIZZATA DA Titty e Sfrangebob per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
La riproduzione anche parziale senza il consenso dell'autore è vietata
