    Guida alla costruzione del Pogo Mo Thoin (Probe V3)

    Il Pogo Mo Thoin (Probe V3) è un piccolo strumento ormai diventato strettamente necessario per la modifica dei lettori liteon della serie phat.

    Per costruirlo basta un connettore d'alimentazione del lettore dvd, uno spillo (probe) e un interruttore, opzionali due led per segnalare la presenza e/o l'assenza della 3,3 volt.

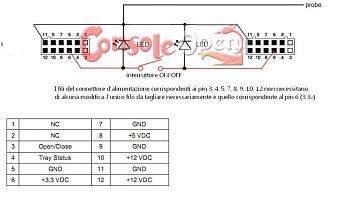

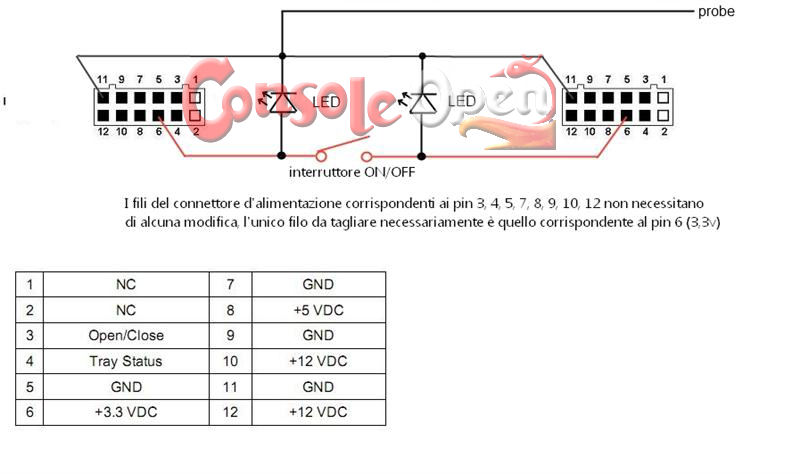

    Seguite il seguente schema:
    Guida alla costruzione del Pogo Mo Thoin (Probe V3)-trd-medium-.jpg

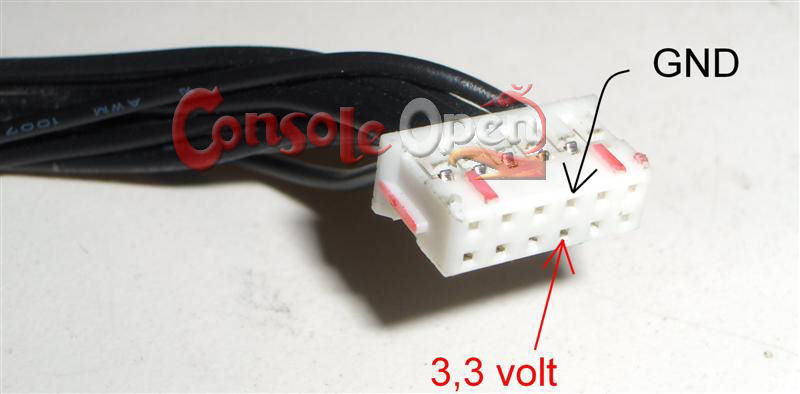

    Per farvi capire con più facilità dove sono gnd e 3,3 volt guardate questa immagine:
    Guida alla costruzione del Pogo Mo Thoin (Probe V3)-dvd_cable-medium-.jpg

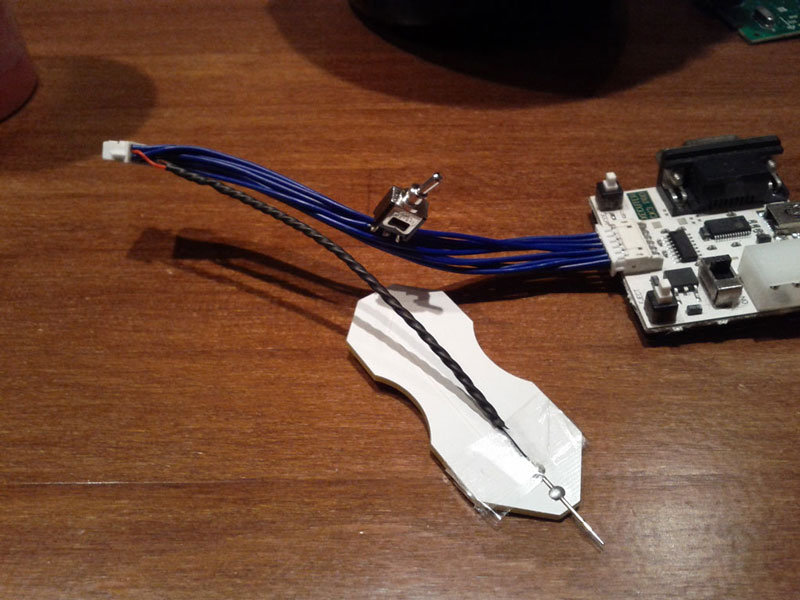

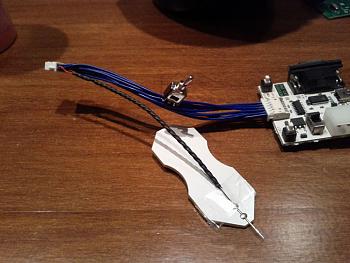

    Il risultato finale sarà simile a questo:
    Guida alla costruzione del Pogo Mo Thoin (Probe V3)-img_20110222_212949.jpg
    Ultima modifica di Raiden; 04-07-11 alle 23: 02
