GUIDA AL MONTAGGIO DELL' UNLOCK PRO KIT PER LITEON 0225

Ecco finalmente una delle due soluzioni proposte dal Team Xecuter in merito all' Hack del lettore 0225... L'Unlock Pro Kit. Soluzione sicuramente rivolta ai modder più capaci e con attrezzature specifiche consiste in una nuova Logica MT1335 e un PCB per l'abilitazione della modalità di scrittura.

Passiamo ora all' Hack vero e proprio... prima però preferisco precisare che NON MI RITENGO IN ALCUN MODO RESPONSABILE DEI DANNI PROVOCATI AL DRIVE QUALORA NON SIATE VERAMENTE COMPETENTI IN QUESTA LAVORAZIONE.

Per procedere avremo bisogno di:

- un saldatore da max 15W
- dello sverniciatore in gel a base di diclorometano
- un Pc con Win XP Sp3 o superiore e Net Framework 3.5 o superiore
- un Connectivity Kit o un Probe v3
- un Chipset Sata compatibile o un 360UsbPro
- il programma Jungle Flasher 1.84 o superiore reperibile qui: [URL="http://jungleflasher.net/"]CLICCA[/URL]
- una stazione ad aria calda o una stazione IR
- del Nastro in alluminio
- stagno, trecciola e flussante
- tanta pazienza ed esperienza

Considerando il livello di complessità della modifica non mi soffermerò su come alimentare il Drive o altro in quanto ritengo non sia necessario, se non sapete come fare è palese che non sarete nemmeno in grado di proseguire...

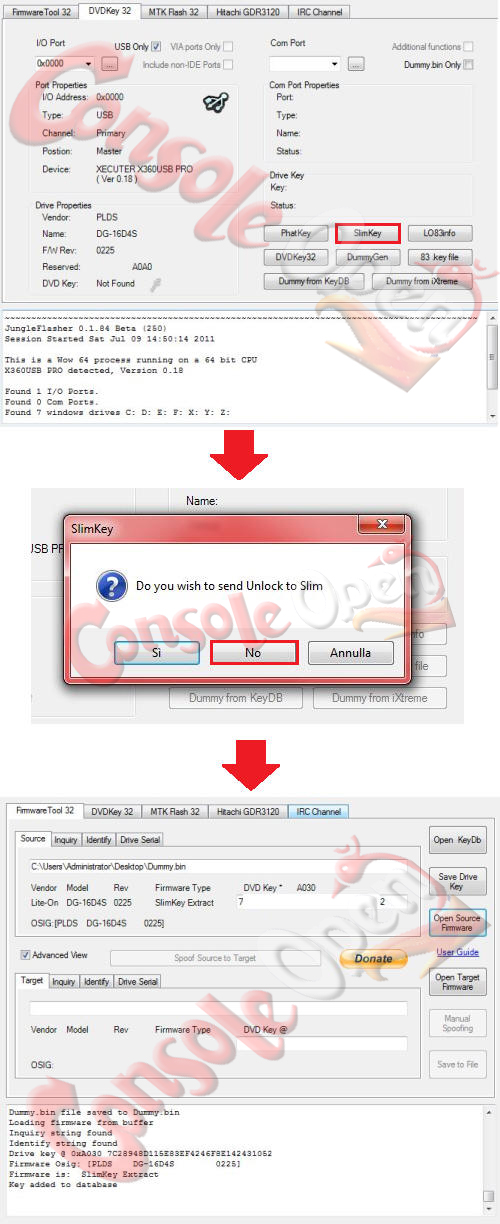

Per prima cosa andiamo ad estrarre tutti i dati necessari dal nostro lettore... avviamo Jungle Flasher e andiamo su DvdKey32. Avviamo il comando SlimKey e alla successiva domanda rispondiamo di NO... il programma in automatico salverà i dati necessari:

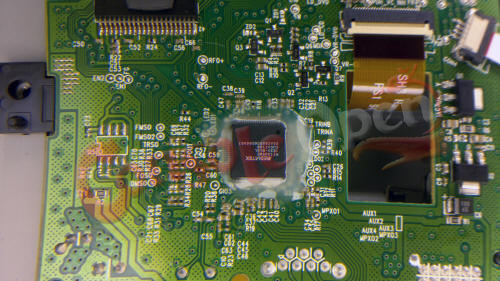

Passiamo ora al lavoro vero e proprio... ovvero la rimozione della MT1335 originale... Rimuoviamo la colla epossidica con il dicolorometano (consiglio varie applicazioni in modo da rimuovere più colla possibile):

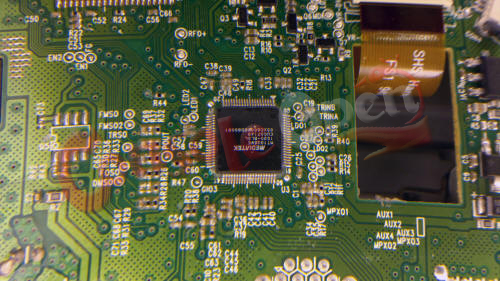

A lavoro finito ci ritroveremo la nostra MT1335 pulita:

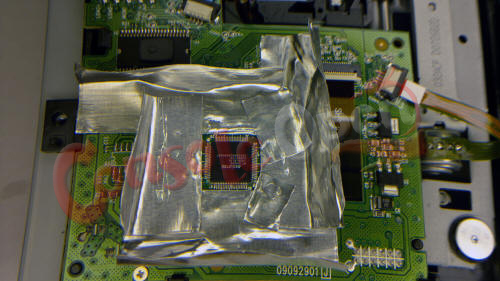

Iniziamo con i preparativi per la rimozione vera e propria... con del nastro in alluminio creiamo una piccola vasca di contenimento per cercare di proteggere il più possibile i componenti vicini alla MT1335:

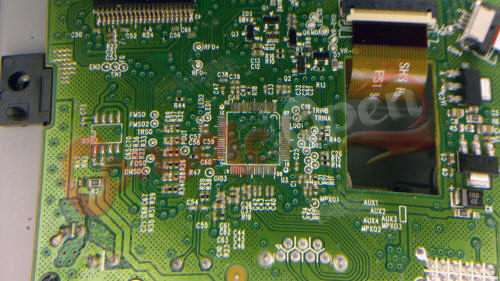

Con dell'aria calda o con la stazione IR rimuoviamo l' MT1335 originale prestando attenzione a non sollevare piste o spazzar via componenti. L' unico suggerimento che mi sento di darvi è di non esagerare con le temperature e di avere pazienza, ricordo che sotto l' MT e i suoi Pin vi è ancora della colla epossidica. A rimozione ultimata il PCB si presenterà così:

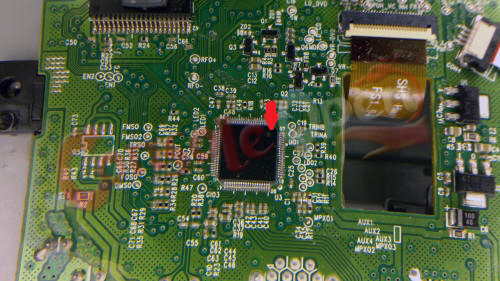

Posizioniamo adesso la nuova MT: prestate molta attenzione all' allineamento dei pin sui 4 lati dell' MT. Ricordate che ha un verso di montaggio: il pallino va rivolto verso la parte anteriore del PCB:

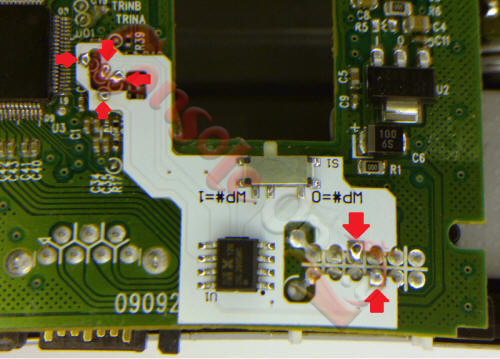

Abbiamo quasi finito... saldiamo ora il PCB aggiuntivo, il suo montaggio è semplicissimo, basta saldare dove ci sono le piazzole segnate:

Prima di inziziare ricordo che:

- WP#=1 abilita la scruttira e l' Erase della nuova MT1335
- WP#=0 disabilita la scrittura e l' Erase della nuova MT1335

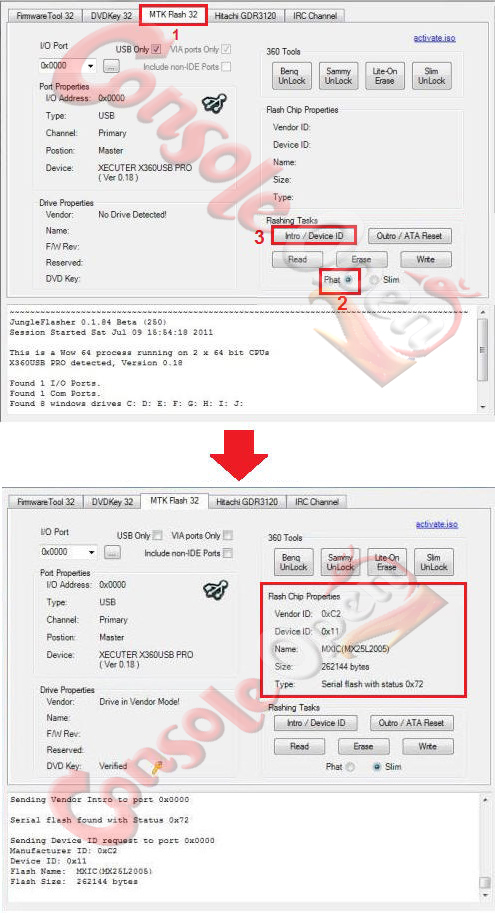

Bene, andiamo a provare il tutto... A lettore NON ALIMENTATO avviamo JungleFlasher, andiamo su MTK Flash32, controlliamo che sia selezionata la casellina Phat e avviamo il comando Intro\Device ID. A questo punto DIAMO CORRENTE AL LETTORE... la nostra nuova MT verrà riconosciuta:

Perfetto, adesso potremmo anche flashare il nostro PCB con un FW, al momento il Fw ixtreme per lo 0225 non è ancora disponibile... tratteremo quindi la scrittura quando il team Xecuter rilascerà tale Fw.

Buon Divertimento

Ringraziamenti: TiltStore per aver fornito il Sample dell' Unlock Pro Kit

GUIDA REALIZZATA DA Titty per [URL="http://www.consoleopen.com/"] www.consoleopen.com[/URL]
