GUIDA ALL' UTILIZZO DI MAXIMUS SDTOOL

Ecco un il nuovo prodotto by Maximus per la lettura delle NAND Corona 4GB: l' SD Tool. Sicuramente un prodotto interessante perchè, oltre all' adattatore per la connessione tra la console e il PC fornisce anche un lettore SD to USB compatibile con la console (per chi non lo sapesse non tutti i lettori riconoscono la NAND della Corona 4GB).

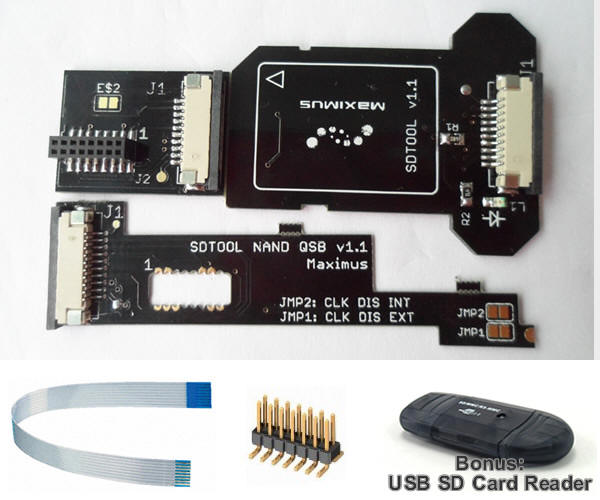

Il Kit è così composto:
- il NAND QSB da usare solo su una console
- un adattatore con annesso U1D1 con Pre Header (la trip line per intenderci) riutilizzabile
- una Fake SD
- due Flat di collegamento
- il lettore SD compatibile

Particolarità di questo tool è la possibilità di leggere e scrivere la NAND senza dover sempre disabilitare l' IDLE mode: sia il QSB che l' adattatore U1D1 sono costruiti in modo da disabilitarlo qualora la Fake SD venga rimossa dal Card Reader.

Passiamo ad analizzare due le soluzioni di utilizzo:

- l' installazione del reader tramite il NAND QSB: che è utilizzabile per una sola console
- oppure l' installazione tramite l' adattatore U1D1 che ci permette di utilizzare l' SDTool più volte

Per procedere avremo bisogno di:
- il programma Jrunner (o in generale uno dei vari tool per la lettura, scrittura e creazione di Freeboot)
- un qualsiasi chip per l' RGH (Storm, Coolrunner, Squirt, Stinger)
- Stagnatore, stagno, flussante e filo AWG30

INSTALLAZIONE DELL' ADATTATORE NAND QSB (Utilizzabile una sola volta)

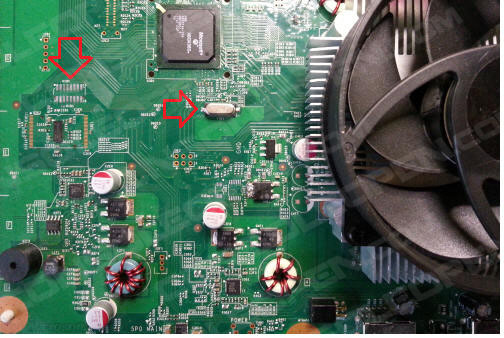

Per prima cosa ecco riportata la zona di lavoro dove andremo a installare il QSB NAND di SDTool:

Poggiamo il NAND QSB in modo da far combaciare le piazzole con i corrispettivi pin dell' U1D1 della scheda madre:

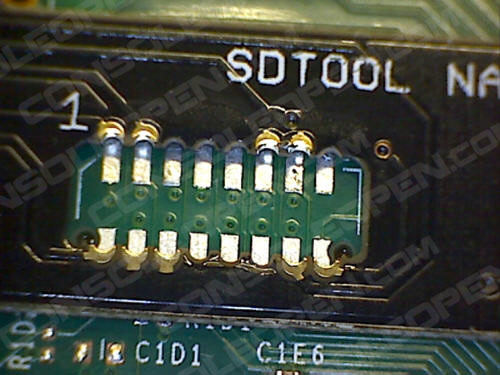

Saldiamo accuratamente le piazzole contrassegnate:

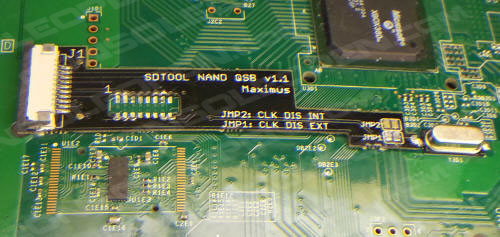

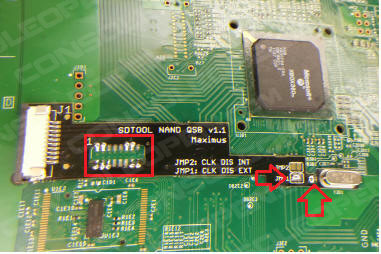

Passiamo poi a saldare con una goccia di stagno la parte corrispondente all' Oscillatore e CHIUDIAMO JMP1 (che permette la disattivazione dell' IDLE MODE quando si disconnette l' SD Reader):

Possiamo collegare il Flat al QSB e alla FAKE SD e procedere con l' RGH vero e proprio

INSTALLAZIONE DELL' ADATTATOREU1D1 con PRE HEADER (Riutilizzabile)

Per prima cosa ecco riportata la zona di lavoro dove andremo a installare il QSB NAND di SDTool:

Poggiamo il Pre Header all' U1D1 della scheda madre prestando attenzione a far combaciare i pin con le piazzole.

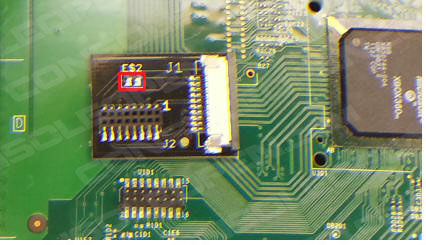

Con una goccia di stagno chiudiamo il punto E$2 sull' adattatore U1D1 dell' SD Tool:

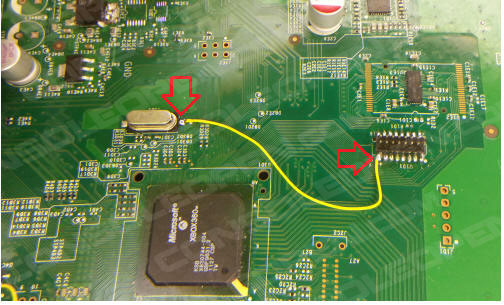

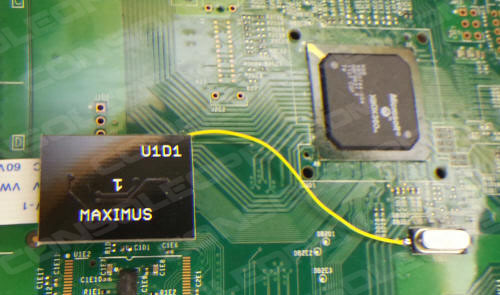

Con del filo colleghiamo il PIN 15 del Pre Header all' oscillatore indicato in figura (in questo modo quando collegheremo l' SD tool e il Card reader si attiverà l' IDLE Mode):

Colleghiamo l'adattatore U1D1 dell' SD tool prestando attenzione a non rovinare i pin del Pre Header:

Possiamo collegare il Flat all' U1D1 e alla FAKE SD e procedere con l' RGH vero e proprio

UTILIZZO DELL' SDTOOL PER ESEGUIRE L' RGH

Procediamo con l'Hack vero e proprio:
- Colleghiamo la Fake SD al Card Reader in dotazione all' SD tool
- Colleghiamo il cavo di alimentazione alla console... LA CONSOLE DEVE RESTARE IN STAND BY NON DEVE ESSERE ACCESA
- Colleghiamo il Card Reader a una Porta USB del PC

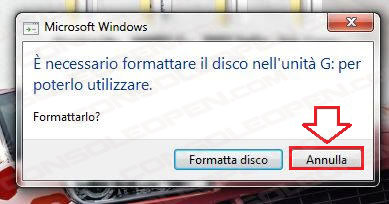

Qualsiasi installazione avrete eseguito appena collegherete l' SDTOOL al Pc apparirà un messaggio che vi invita a formattare la periferica appena collegata... MI RACCOMANDO NON LO FATE

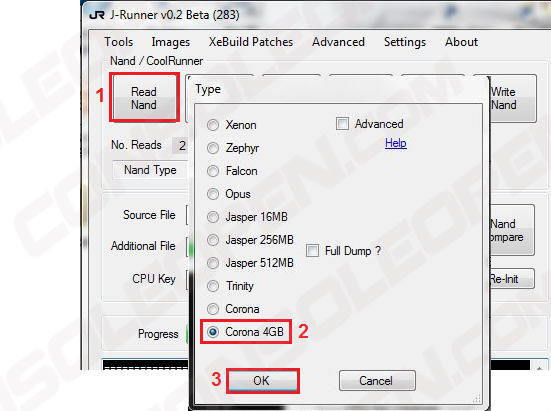

Apriamo Jrunner e selezioniamo READ NAND:

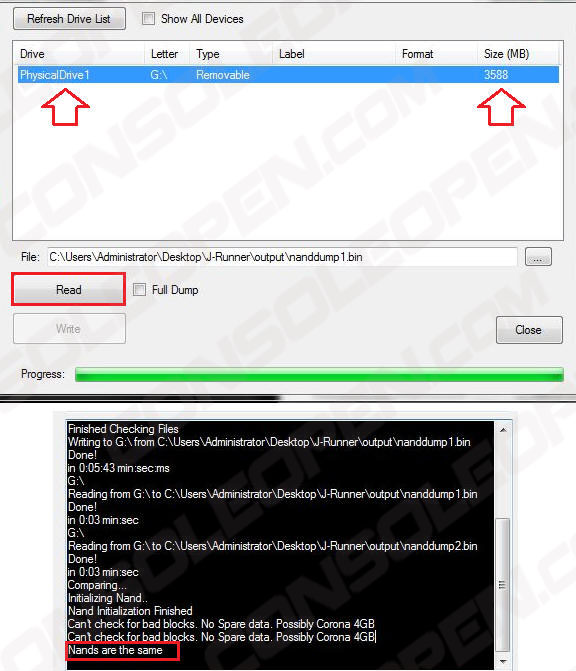

Selezioniamo la nostra NAND (vista come un Drive Removibile) e avviamo la lettura. Jrunner eseguirà du2 letture della NAND e ne eseguirà la comparazione... accertatevi che non riscontri differenze:

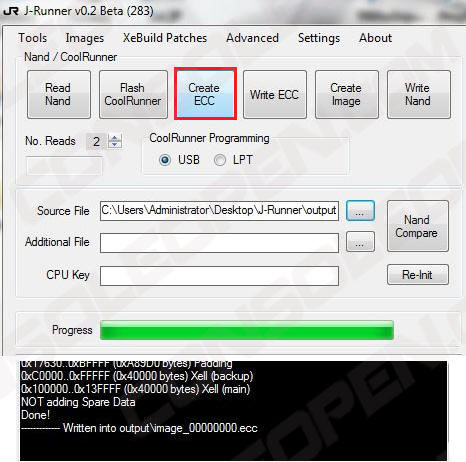

Una volta completata la lettura della NAND procediamo con la creazione del File ECC:

Procediamo con l' inserimento del file appena creato sulla nostra NAND:

Completata la scrittura del file ECC rimuoviamo il Card Reader Dal PC e scolleghiamo il FLAT che collega la FAKE SD alla Scheda Madre della console:

La lettura della CPUkey avviare tramite rete, quindi collegate la console a un router o qualsiasi sistema che fornisca un IP Dinamico e accendiamo l' Xbox360...

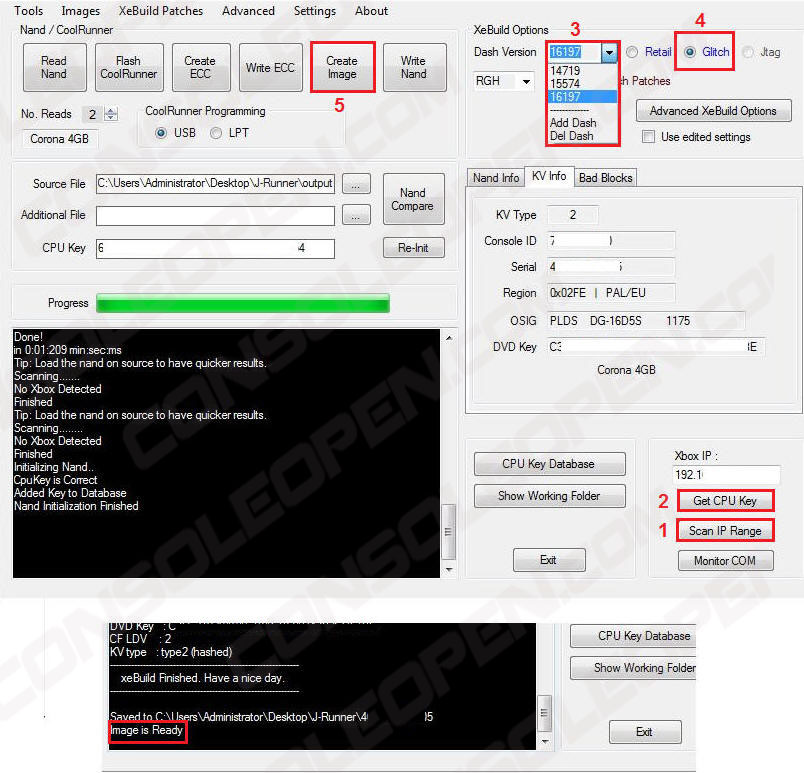

Quando l' XELL sarà avviato (lo noterete perchè il led Debug del Chip RGH smetterà di lampeggiare) da Jrunner premiamo SCAN IP RANGE: il programma cercherà la console.

Una volta individuata l' Xbox360 premiamo su Get CPUKey... il programma in automatico riporterà la chiave univoca nell' apposita casella.
Spegnamo la console e procediamo con la selezione del Freeboot che vogliamo utilizzare (in questo caso l' 16197) e lo creiamo tramite il pulsante CREATE IMAGE:

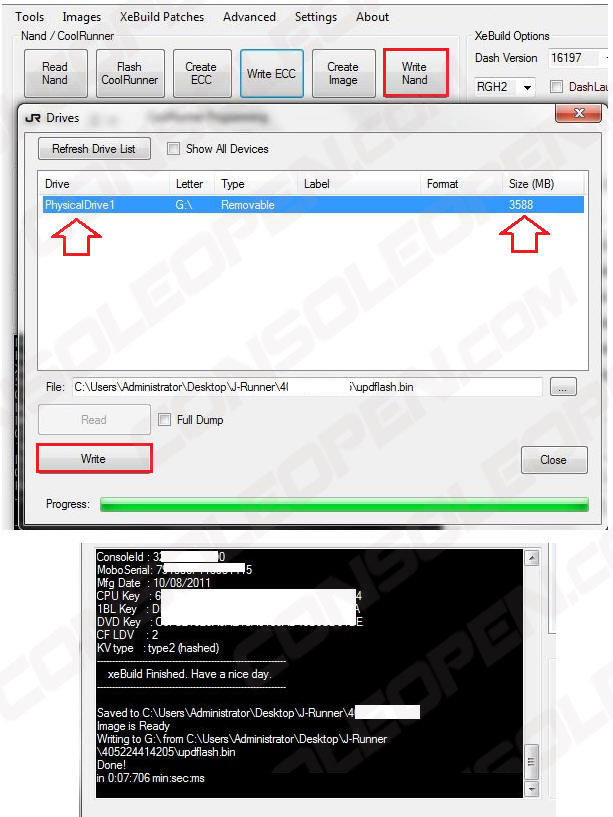

Ultimo passaggio.... Ricolleghiamo l' SD Tool al PC e scriviamo il Freeboot all' interno della nostra console... Premiamo Write NAND e aspettiamo che la scrittura finisca:

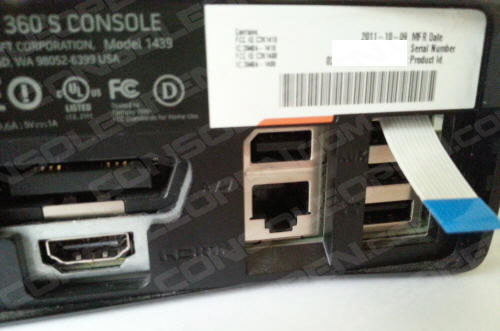

A scrittura ultimata possiamo rimuovere l' SD Tool, il flat che collega il QSB (o l' adattatore U1D1) lo possiamo passare attraverso le porte USB posteriori e portarlo all' esterno della console per futuri utilizzi...

Buon Divertimento

RINGRAZIAMENTI: Il Team Maximus per averci fornito il Sample di test in anteprima.

GUIDA REALIZZATA DA Titty per [URL="http://www.consoleopen.com"]www.consoleopen.com[/URL]
La riproduzione anche parziale senza il consenso dell'autore è vietata
