Aiuto glitch corona v1 con squirt360

[conan981]

Premetto che ho spulciato il forum per due giorni leggendo i vari consigli, e le esperienze degli altri utenti ma fino ad ora mi trovo in un vicolo cieco.
ho una corona v1 con chip squirt360 che proprio non vuole saperne di glitchare(lampeggia all'infinito)
Il chip è programmato con CORONA_MINUSONE_NR usando la slave board. condensatori on board messi 220 e 50 come consigliato sul forum. i fili sono tutti corti tranne il reset che ho fatto di circa 50 cm.
alimentazione e massa sono più spessi. Cosa posso fare per far andare questa benedetta console? Servono delle foto?

ho notato tra l'altro (non so se è normale) che se attacco la console e la faccio partire dal bottone eject per far partire xell la console non parte. Poi l'accendo dal bottone normale, la spengo e riaccendo dal bottone eject e allora parte... (ma non glitcha)

Grazie a chiunque voglia aiutarmi

[TheLinuxMafia]

Il fatto che non parte da eject la prima volta è normale, posta le foto delle saldature e vediamo.

[Di4b0liK]

bhè non è che hai seguito proprio tutti i consigli del forum chip posizionato sul southbridge, chiudi solo 220, reset di lunghezza e posizione come mostrato dal tutorial ufficiale, punto alternativo FT3T10, timing va bene il minusone_nr ... e vedrai che se l'installazione è fatta bene i boot saranno ottimi

[brundu]

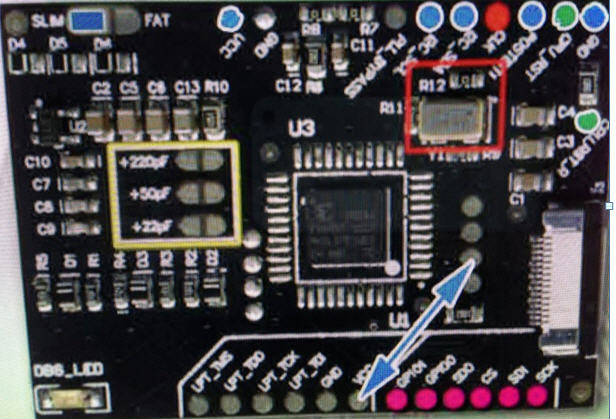

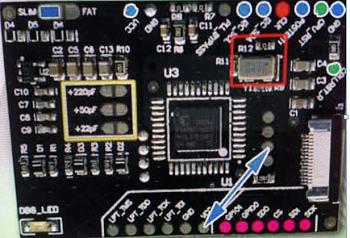

prova a fare il ponte come da foto(freccia blu) collegamdo il pad 3 con vcc ,lascia ponticellato solo 220 e usa il punto cpu-rst-r (il cerchietto verde in basso a destra) se nemmeno parte allora accorcia il reset ,ne ho fatte ieri 2 ,la prima ho lasciato il filo 55cm ,la seconda glitcha solo con reset corto.

[Di4b0liK]

Personalmente il rst-r su corona mi ha sempre massacrato i tempi di avvio


Sent from my iPhone using Tapatalk

[brundu]

sono le prime due corona che ho fatto con squirt,di solito uso gli storm
@conan in ogni caso prova

[conan981]

Anzitutto grazie a tutti per le risposte.
Finora ho pure io usato sempre storm e sinceramente ho avuto molti meno problemi... volevo provare lo squirt perchè si diceva che fosse "superiore", e probabilmente è così, solo che io sono incapace
Vi invio le foto della mia installazione, sperando di capire che cavolo succede e perchè non glitcha.

[url]http://i47.tinypic.com/1o2e88.jpg[/url]
[url]http://i50.tinypic.com/118g1me.jpg[/url]
[url]http://i47.tinypic.com/11bndoz.jpg[/url]

Attendo suggerimenti con ansia

[jonnyb]

Sembra tutto ok, controlla il ponticello su slim... dalla foto pare che debordi. La nand scritta correttamente? Con che programma?

[cbr900cc]

segui la mia installazione, [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/8757-corona-v4-e-ottimi-tempi-di-glitch.html[/url] e se nemmeno così va, leva i ponticelli dei condensatori, e metti un condensatore esterno.. mi sono capitati diversi squirt con tempi di glitch assurdi, ed erano i condensatori on board..

io uso sempre il minusone nr

[conan981]

@jonnyb
Ho letto e scritto la nand usando un spi programmer usb come hardware e jrunner l'ultima versione 0.283 come software. I dump erano identici e non ho avuto alcun problema nella lettura o nella scrittura quindi a meno che j runner non mi abbia fatto un ecc sbagliato mi sento di escludere problemi da questo punto di vista.
ORa pulisco un'pò le piazzole sul chip, giusto per essere sicuro.
@cbr900cc
dove si mette il condensatore esterno? con che capacità?

Grazie a tutti

[cbr900cc]

io ho sempre messo un 270, mettilo tra il gnd che hai usato e l'rst!
ma intanto prova a copiare la mia installazione, e per ultima cosa, prova col condensatore.. se hai bisogno, poi ti posto una foto del chip con condensatore esterno

[Babilozzo]

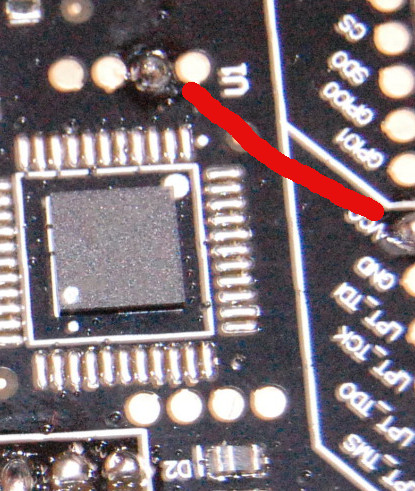

Ma ragazzi sono io cieco oppure manca il ponticello fra VCC e il secondo pad x switch dual nand????????????

Anzitutto grazie a tutti per le risposte.
Finora ho pure io usato sempre storm e sinceramente ho avuto molti meno problemi... volevo provare lo squirt perchè si diceva che fosse "superiore", e probabilmente è così, solo che io sono incapace
Vi invio le foto della mia installazione, sperando di capire che cavolo succede e perchè non glitcha.

[url]http://i47.tinypic.com/1o2e88.jpg[/url]
[url]http://i50.tinypic.com/118g1me.jpg[/url]
[url]http://i47.tinypic.com/11bndoz.jpg[/url]

Attendo suggerimenti con ansia

[conan981]

@babilozzo
avevo provato anche mettendo quel ponticello (anche se in un diagramma dello squirt dice di metterlo, ma nel pdf del manuale non ne parla...) ora ad ogni modo mi si è incasinata ancora di più la situazione. infatti a forza di saldare e dissaldare mi sono saltate le piazzole per mettere lo slim e anche quella del reset...
Penso che butterò il chip e tornerò allo storm.

[cbr900cc]

salda nelle piazzole attorno al bga! ma fai attenzione.... e hai provato come ti ho detto io? ti assicuro che lo squirt... glitcha benissimo su corona! a meno che sia difettoso.. ma il tuo non pare..

[conan981]

@cbr900cc
mi puoi dire cortesemente dove vanno saldati rispettivamente il filo del reset, e dove fare il jumper per lo slim?

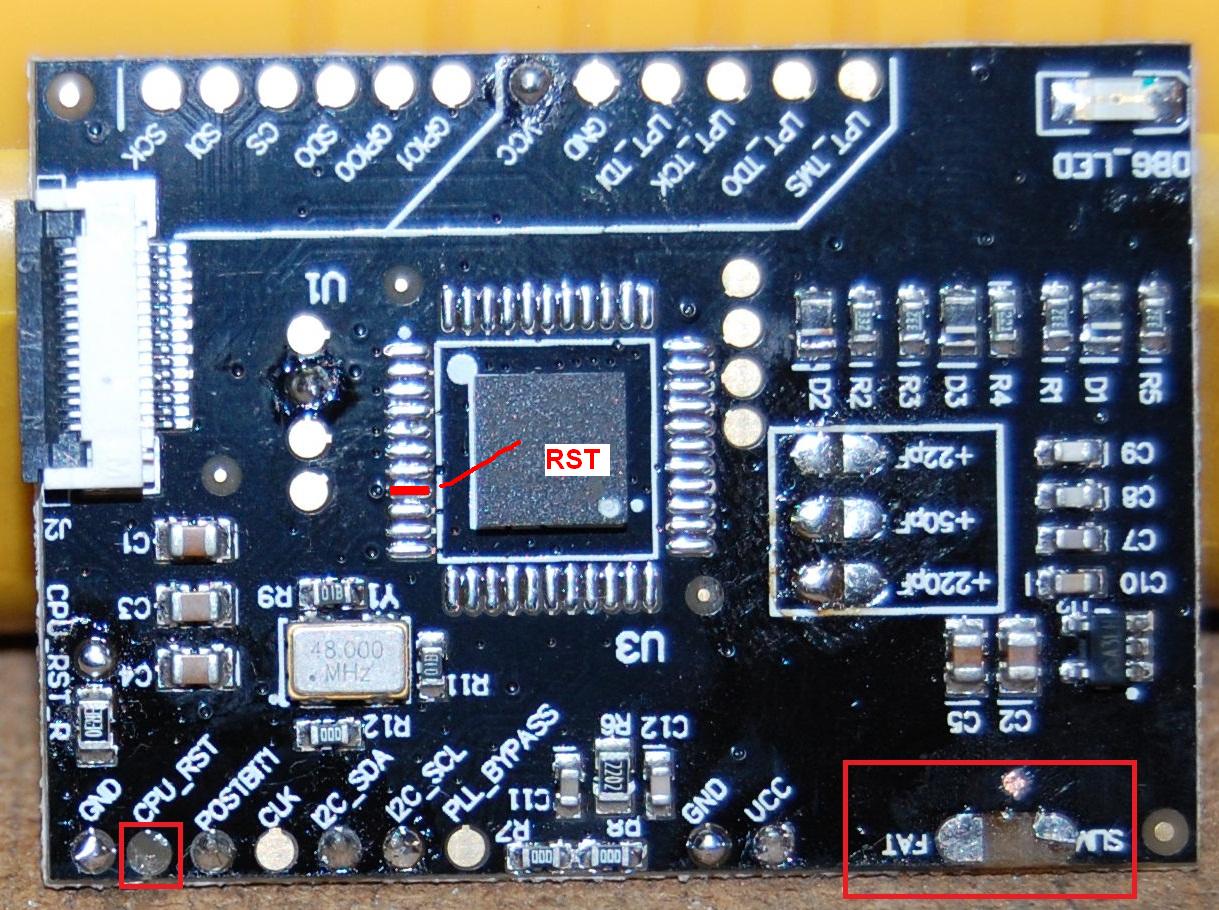

Ti allego una foto delle condizioni del chip per farti capire meglio.
[url]http://i47.tinypic.com/116ut03.jpg[/url]
Appena ripristino il chip provo a fare come hai detto tu e speriamo per il meglio

[cbr900cc]

i pad slim e fat, lasciali perdere, vedo ora che nelle nuove revisioni, al lato opposto, sono tutti e 3 collegati l'uno con l'altro!!! quindi non serve a nulla saldarli..... non me n'ero mai accorto
