corona v6 e trinity in entrambi non accende led debug sullo squirt

[fra2286]

salve e buon giorno e da 2 giorni che impazzisco con corona v6 e una trinity.

avro fatto almeno una 50 ina di rgh ed e sempre diciamo andato tutto liscio ma con ste due sono inciampato.

sulla corona v6 ho cambiato 2 squirt e 2 postfix adapter stessa storia il led di debug nn accende. provato filo cpu reset varie misure forme e colori ma nada de nada ho controllato la tensione ed anche quella e apposto diciamo che le mie saldature sono accompagnate da flussante e sono buone. o ponticellato le resistenze e provato anche ponticellando la resistenza r2c4 la resistenza r1r1 non cè.

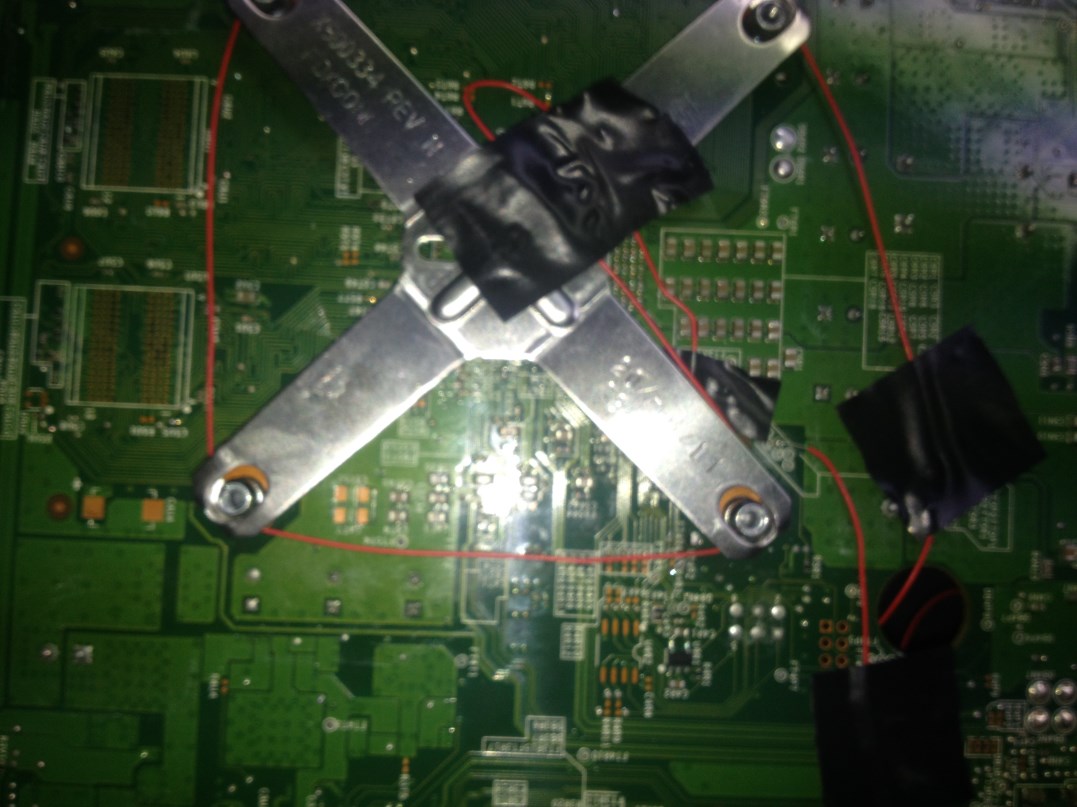

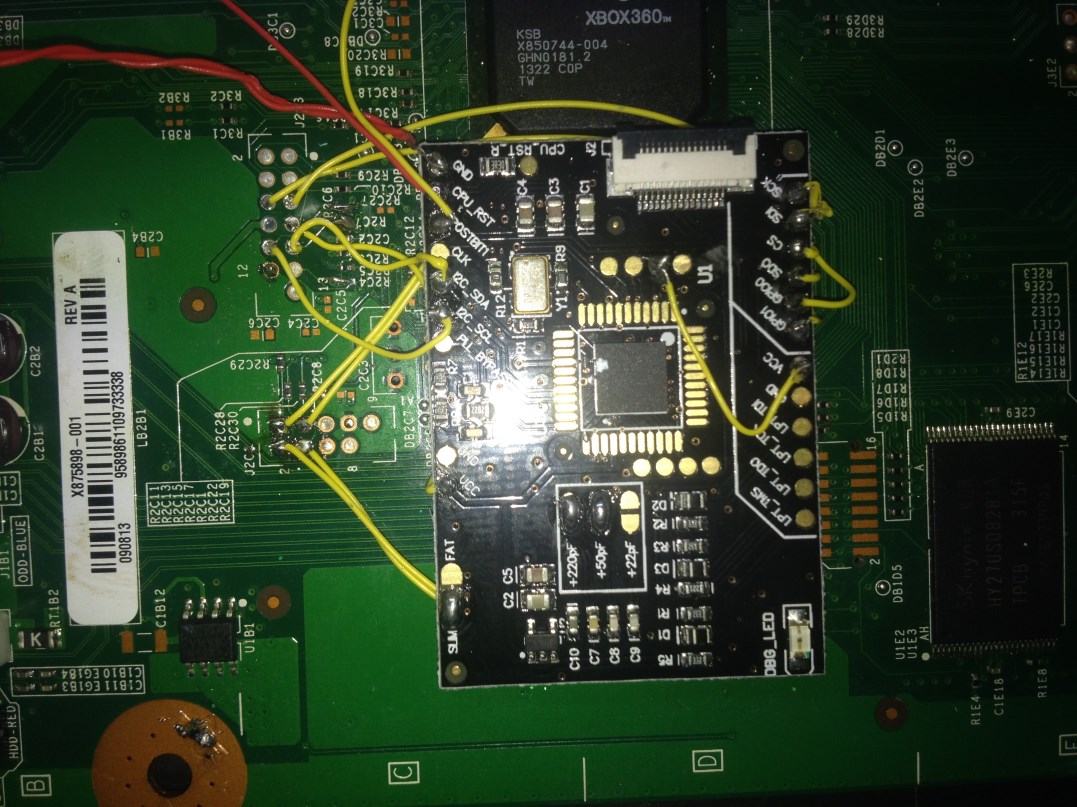

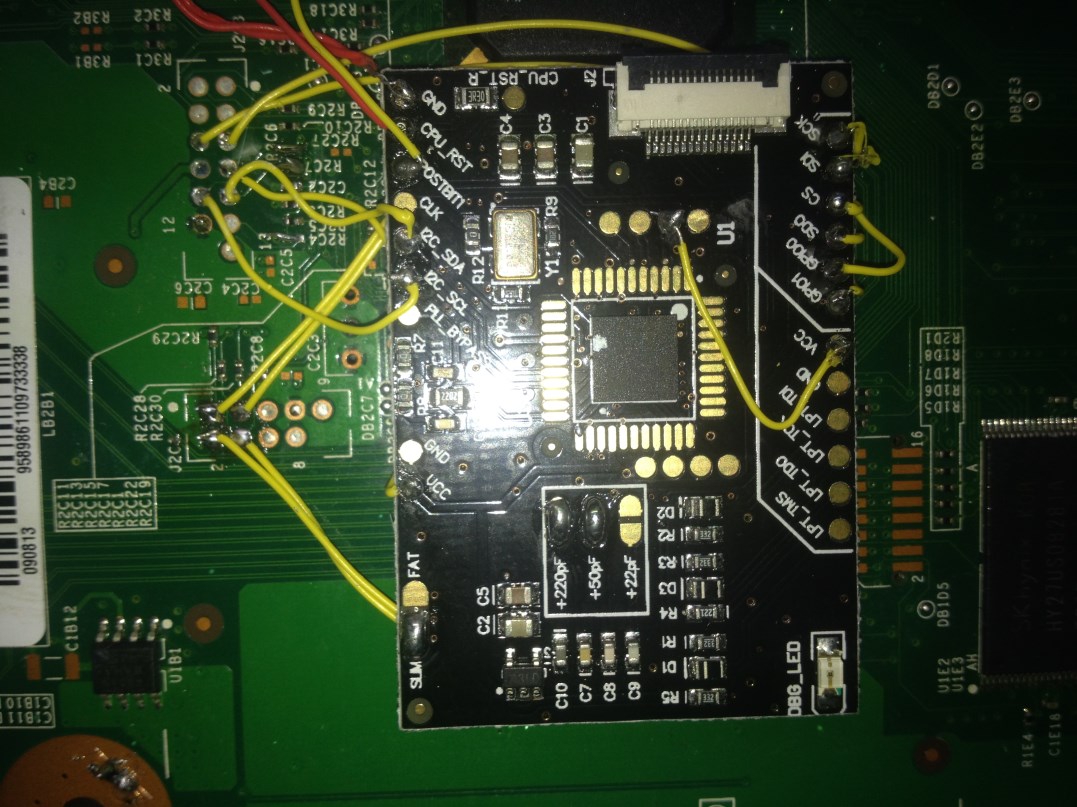

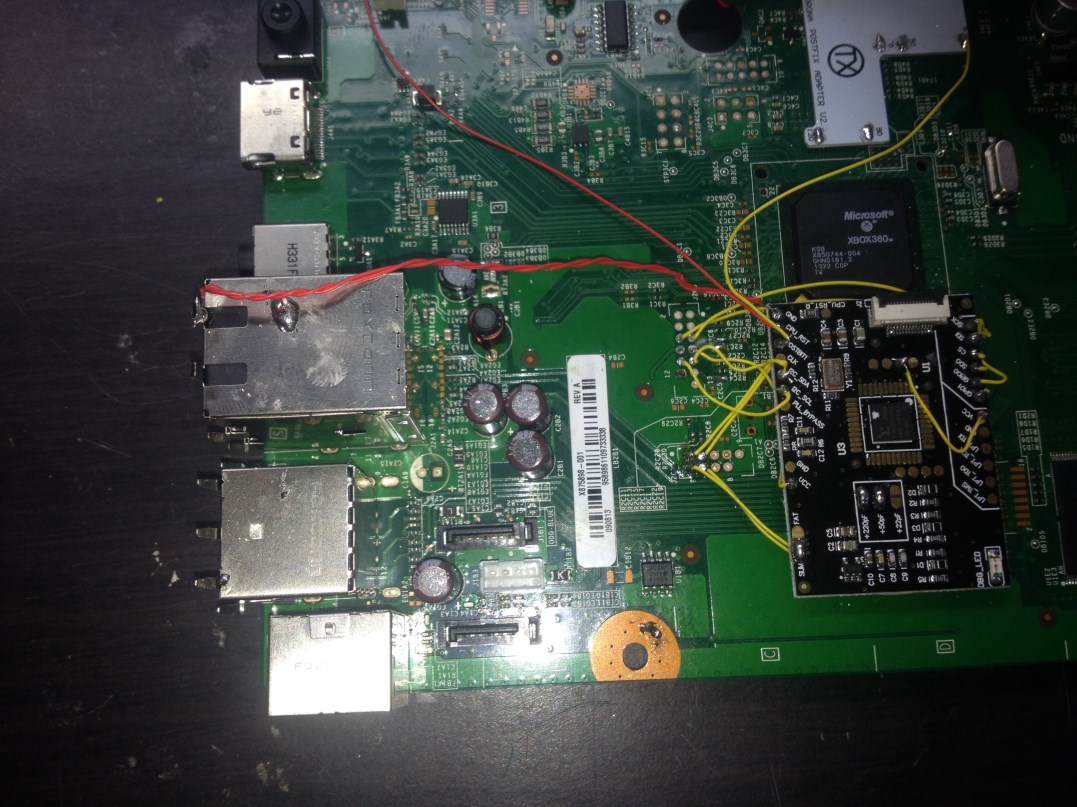

le foto sopra sono della trinity

stesso ed identico discorso per la trinity a differenza che il postbit e sotto la scheda madre.

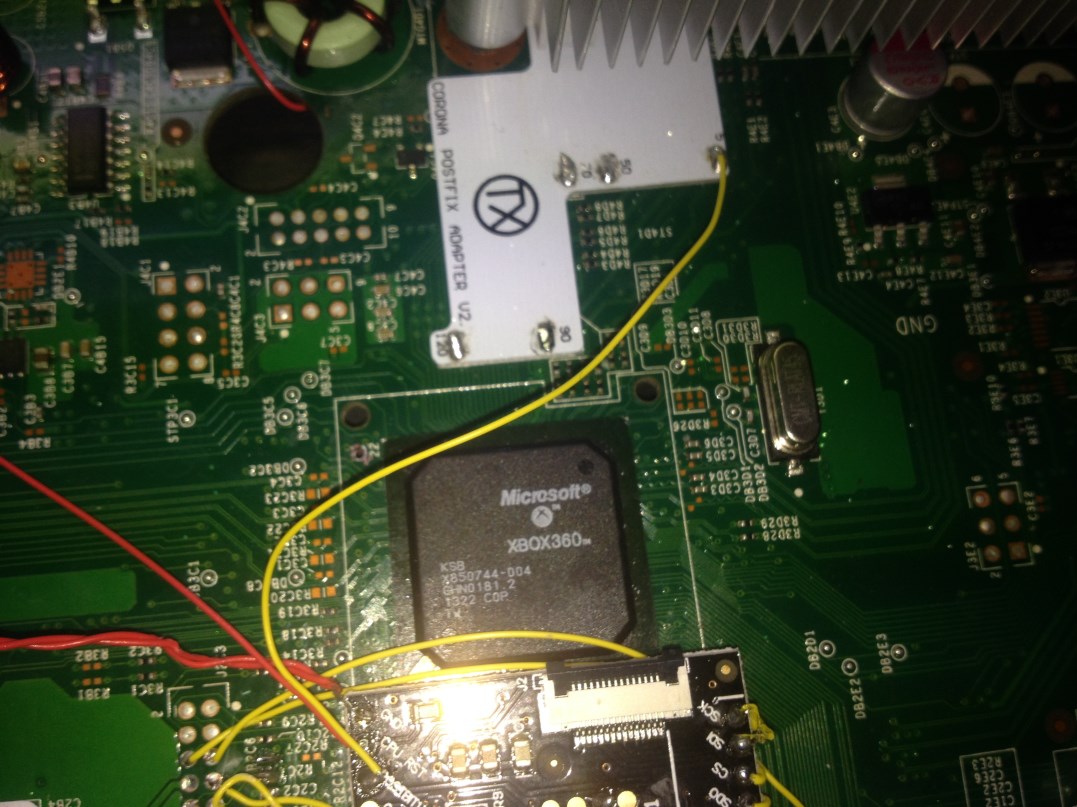

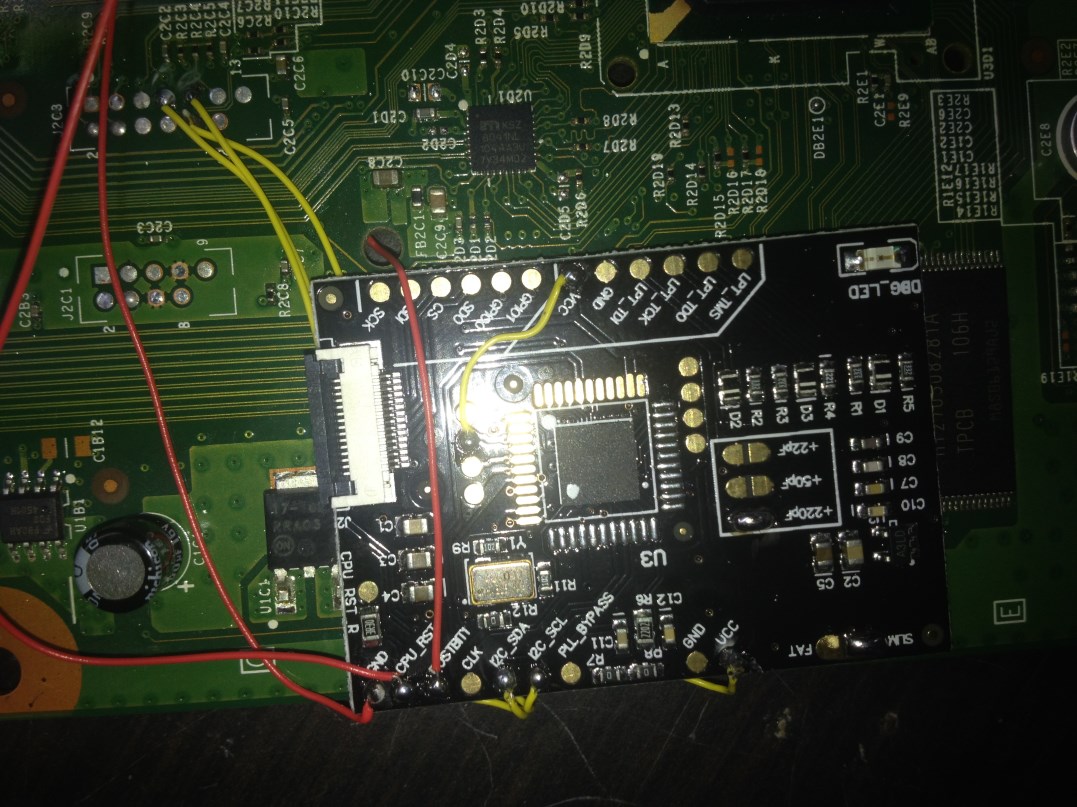

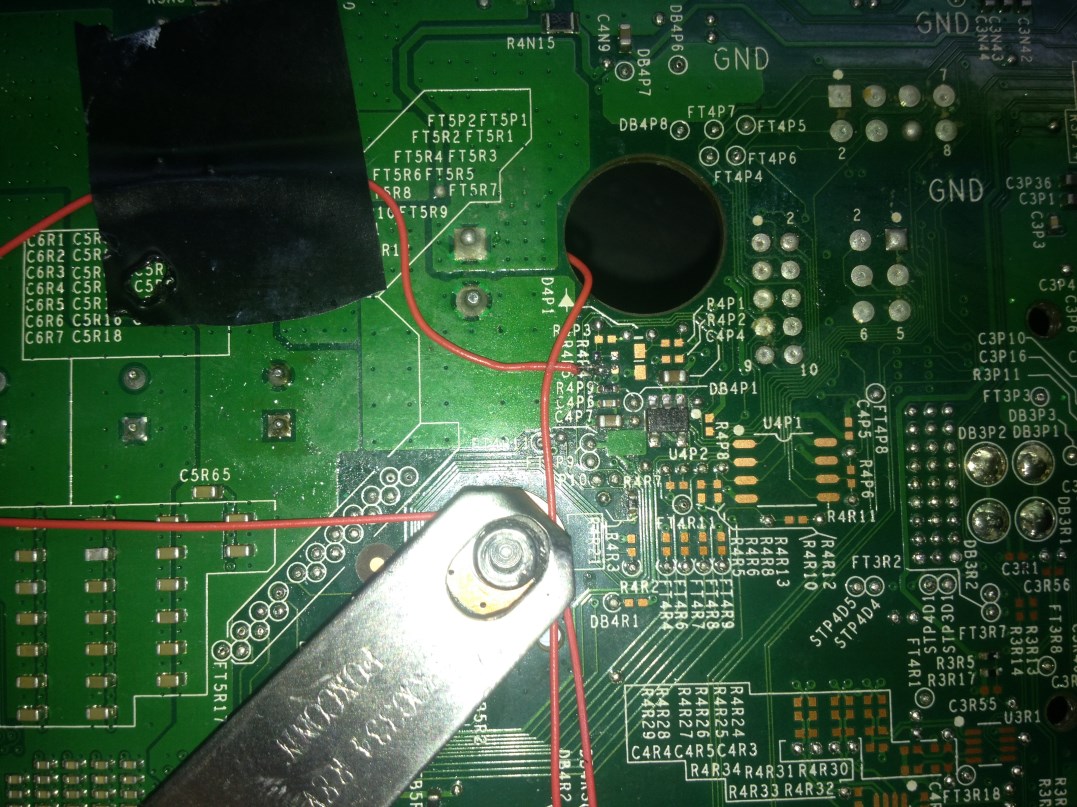

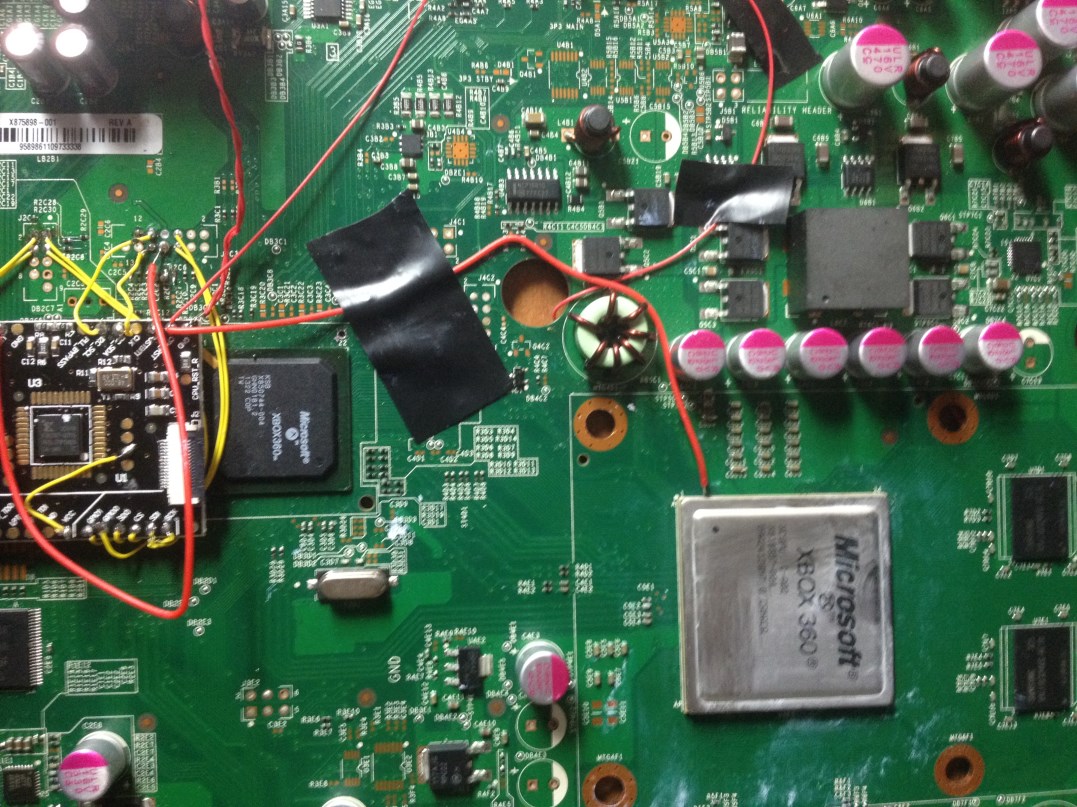

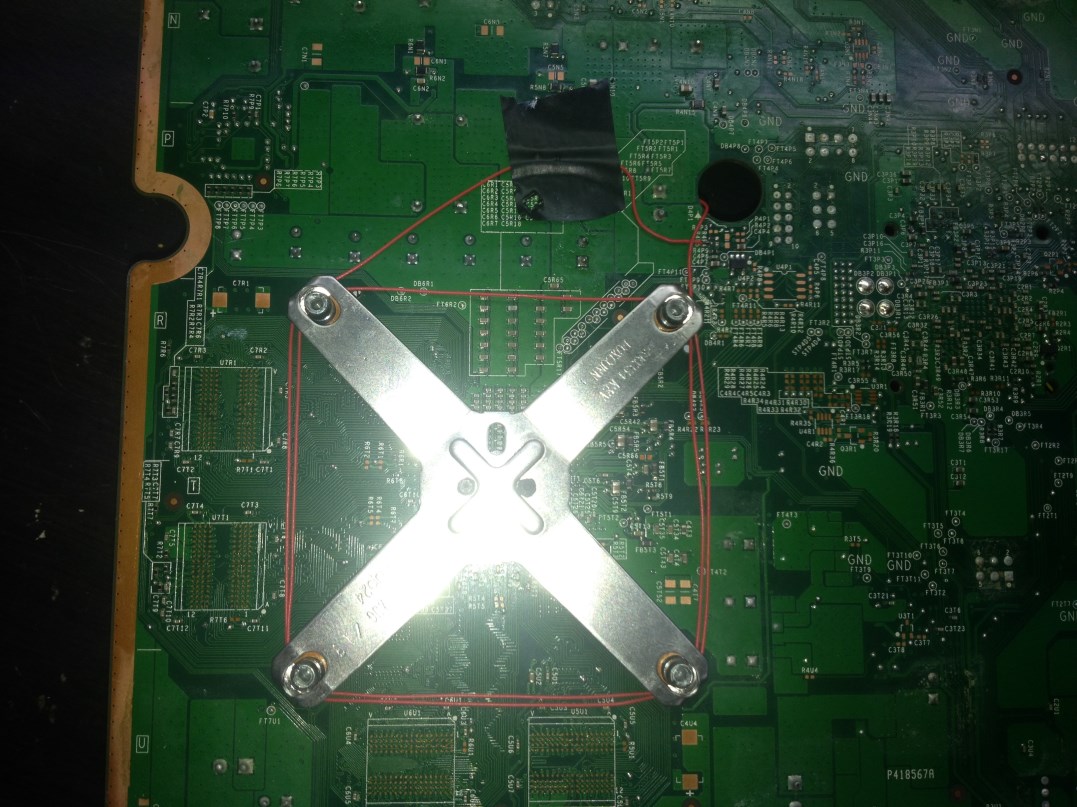

vi allego le foto della corona

[fra2286]

le consolle in retail si avviano senza problemi.

ho utilizzato minusone r.svf

[lapht]

Prova a misurare le tensioni su POST, CPU_RST, SDA, SCL e VCC a console accesa

[fra2286]

ok provo subito

[frakkia]

secondo me alcune saldature fanno un pó ......
e cambia chip.

[fra2286]

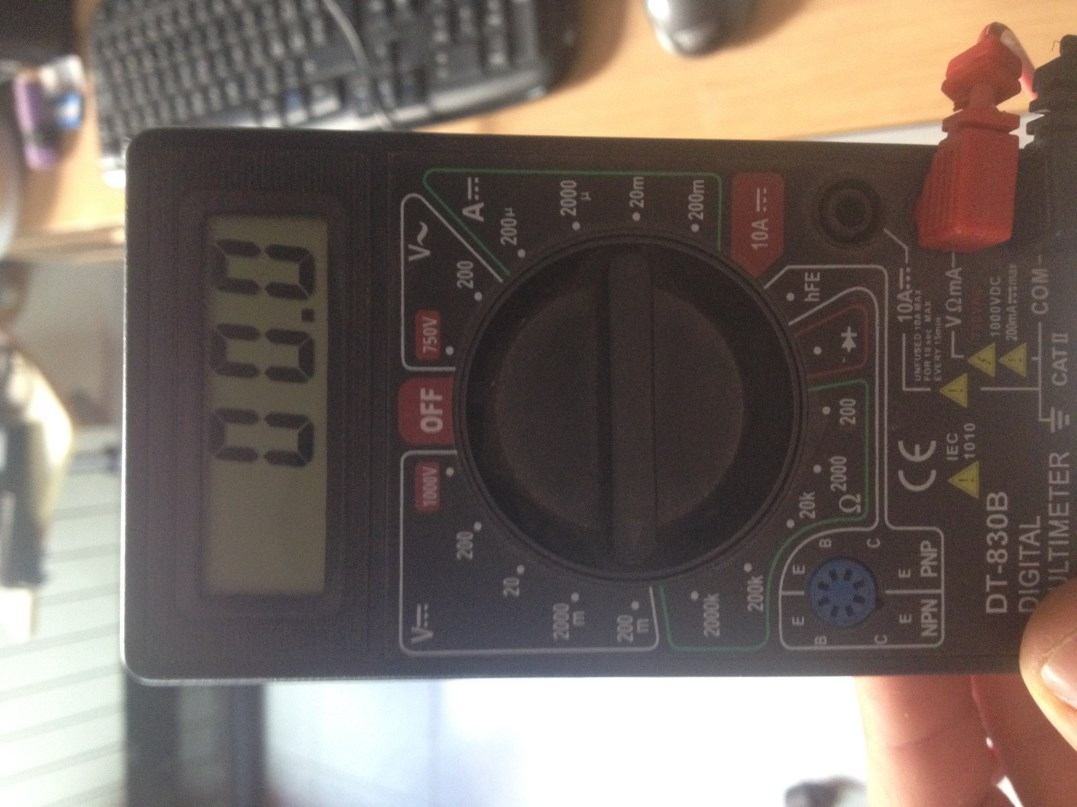

da come vedi impostato il tester su scl no c'è variazione ma se provo a fare una punta scl ed un altra su sda mi oscilla sui 4. cmq non ci capisco una mazza di tester

[fra2286]

di chip ne ho provati 2 stesso problema con entrambi gli squirt. x le saldature si magari qualcuna sarà bruttina ma posso assicurarti che le faccio semre così ed a sempre funzionato. il mio dubbio sta nel fatto che non accendendosi il led debug del chip squirt il problema possa risiedere nel vcc e nel gnd ma entrambi li ho controllati mille volte e mille volte li ho saldati e risaldati. stessa tortura con il cpu rst saldato e risaldato a misure più disparate 40 50 55 60 70 75 ma niente

[frakkia]

dico proprio di cambiare chip
e usare un ace o un proto

[fra2286]

si ok vorrei tanto cambiare chip ma ho sempre lavorato con gli squirt ed e sempre andato tutto bene. e per cambiare chip devo fare un ordine su internet e passa minimo una settimana.

[lapht]

Il tester mettilo su 20, non 200m. Puntale rosso sui punti che ti ho elencato e puntale nero a massa. Non mettere più un puntale su SDA e uno su SCL

[fra2286]

ok grazie procedo subito

[fra2286]

il postbit oscilla tra 0.001 0.000

[fra2286]

cpu reset 1.80 scl 3.29 sda 3.26

[lapht]

Il post non va bene ,devi ricontrollare le saldature.. comunque non scrivere un post dopo l'altro, usa il tasto edit

[fra2286]

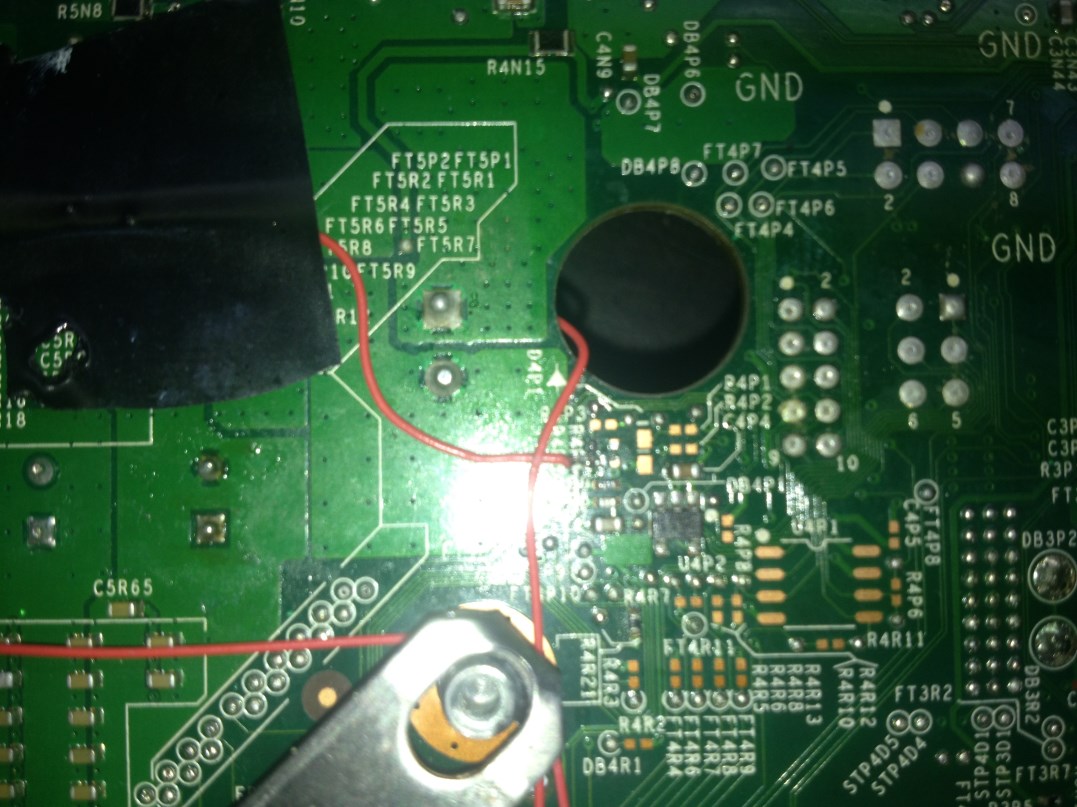

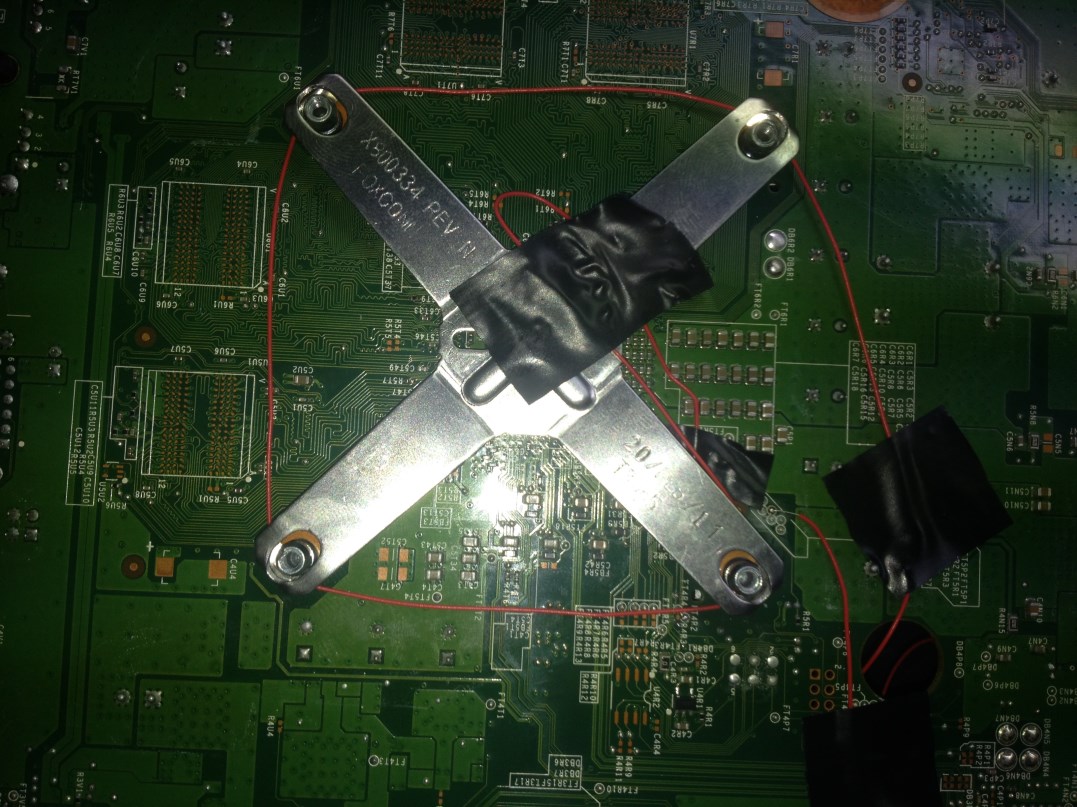

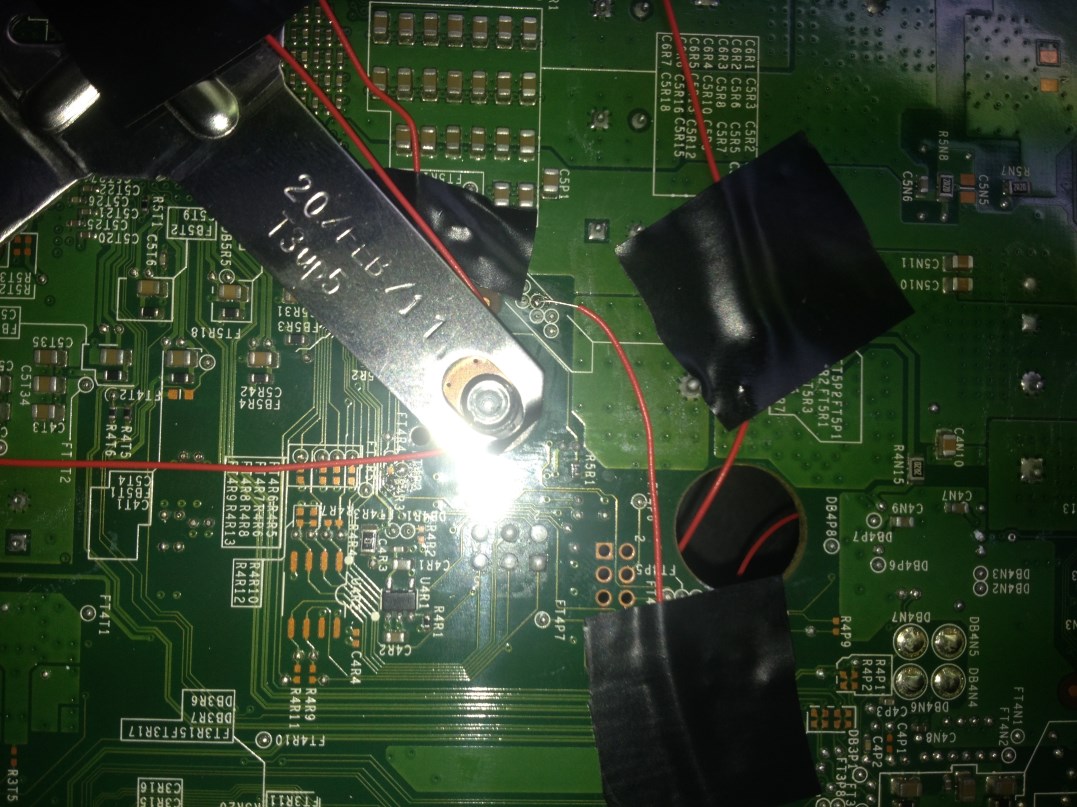

grazie x avermi insegnato le misurazioni mi sono armato di coraggio e lima ed ho limato vicino alla four ball e questo e il risultato adesso il led di debug accende

[TheLinuxMafia]

Per la prossima volta non ti consiglio di limare nulla, Usa una torcia per vedere le balls sotto la cpu e fai un segno con un pennarello sottile, non rischi di fare danni.

[lapht]

Bravo se vuoi un consiglio fissa il cavo del post con del nastro adesivo isolante per evitare di strappare la ball dal processore

[fra2286]

fatto lo fissato xell avviato cpu key recuperata adesso smonto tutto e monto pcb. grazie a tutti specialmente a lapht

[lapht]

Questa è la corona, e la trinity com'è?
