[RISOLTO] Squirt 2.0 su Falcon non glitcha

[intxeon]

Salve

Ho problemino con lo squirt 2.0 sulla mia falcon.In pratica non riesco a farla glitchare.Ho seguito tutti gli schemi per un installazione corretta ma proprio non ne vuole sapere(provato anche varie combinazioni con rst e post tuner)
Appena accendo l'xbox,il led blu inizia a lampeggiare e noto che ogni lampeggio è seguito da un leggero aumento di velocità delle ventole che dura giusto un secondo.Infine dopo 7-8 ma a volte anche 10 lampeggi il led rimane acceso fisso e sento che le ventole iniziano progressivamente ad aumentare di velocità.
A video non appare nulla e per intenderici il flash del led che dovrebbe indicare che il glitch è stato effettuato non appare mai.
Premetto che lo squirt lavora insieme ad una dual nand(sempre squirt) con switch meccanico.Il tutto funziona perfettamente tant'è che provando a mettere la copia della nand originale su quella secondaria ed avviando quella secondaria parte correttamente la dash originale dell'xbox.Quindi direi che il problema è sul glitch chip.

Consigli?

P.S ovviamente adesso sulla nand secondaria c'è xell

[Titty]

Foto del montaggio

Se il led bl7u si blocca fisso è un problema di setting del chip... hai abilitato cosa? Ke bitstream usi?

[intxeon]

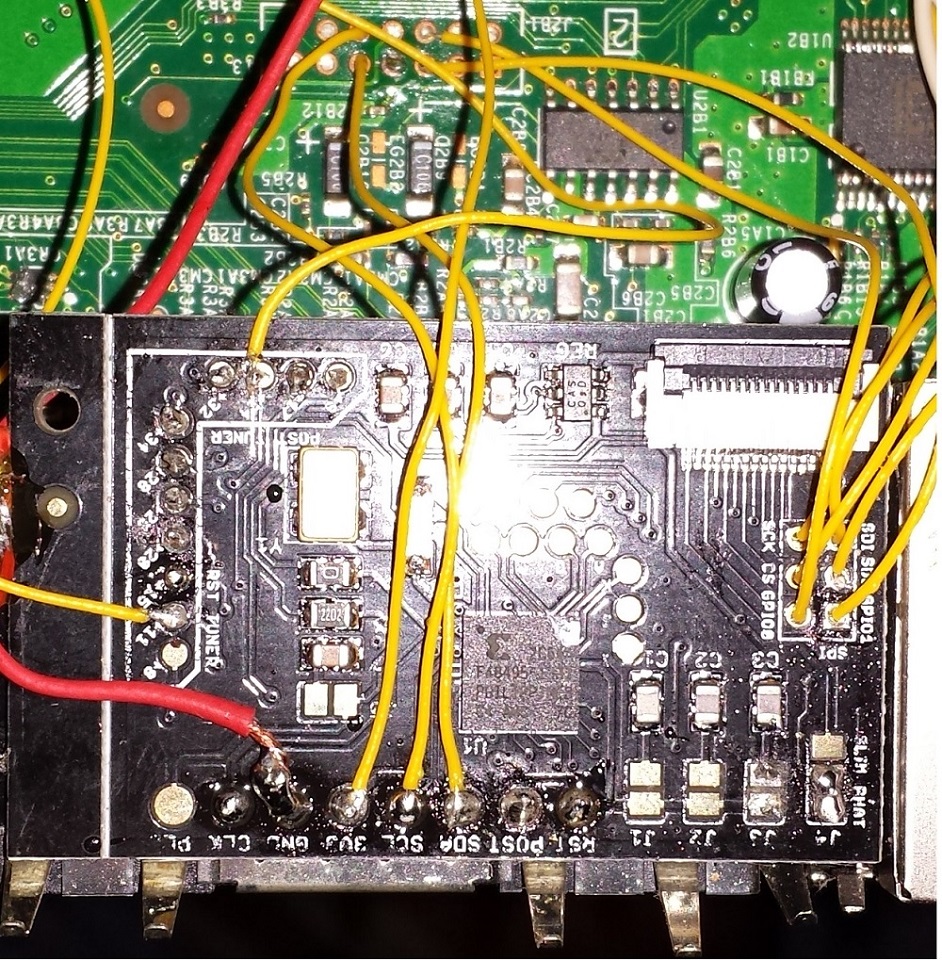

Ecco l'immagine



Cosa ho abilitato? che io sappia niente ho semplicemente programmato il chip con questo bitstream "FAT_RGH2_3.svf" e poi ho seguito gli schemi sul sito squirt per il collegamento del chip e dell'altra nand con lo switch meccanico.
Poi ovviamente ho provato la seconda nand per vedere se funzionava e solo dopo ho iniziato a verificare il glitch chip.

Forse l'unica cosa "strana" è che utilizzando il programmino Urjtag per programmare il chip,questo non mi faceva scrivere il bitstream perchè una volta dato il comando "detect" mi dava questo:

jtag> cable ft2232
Connected to libftd2xx driver.
jtag> detect
IR length: 8
Chain length: 1
Device Id: 00000110111001011101000010010011 (0x0000000006E5D093)
Manufacturer: Xilinx
Unknown part!
chain.c(149) Part 0 without active instruction
chain.c(200) Part 0 without active instruction
chain.c(149) Part 0 without active instruction

Ho risolto utilizzando direttamente autoGG e questo è il resoconto:

Connected to libftd2xx driver.
IR length: 8
Chain length: 1
Device Id: 00000110111001011101000010010011 (0x0000000006E5D093)
Manufacturer: Xilinx
Part(0): XC2C64-CP56
Stepping: 0
Filename: c:\users\xeon\desktop\autogg_0.9.3\common\urjtag\d ata/xilinx/xc2c64a-cp56/xc2c64a-cp56

Parsing 30/1176 ( 2%)
Parsing 40/1176 ( 3%)
Parsing 50/1176 ( 4%)
Parsing 60/1176 ( 5%)
Parsing 70/1176 ( 5%)
Parsing 80/1176 ( 6%)
Parsing 90/1176 ( 7%)
Parsing 100/1176 ( 8%)
Parsing 110/1176 ( 9%)
Parsing 120/1176 ( 10%)
Parsing 130/1176 ( 11%)
Parsing 140/1176 ( 11%)
Parsing 150/1176 ( 12%)
Parsing 160/1176 ( 13%)
Parsing 170/1176 ( 14%)
Parsing 180/1176 ( 15%)
Parsing 190/1176 ( 16%)
Parsing 200/1176 ( 17%)
Parsing 210/1176 ( 17%)
Parsing 220/1176 ( 18%)
Parsing 230/1176 ( 19%)
Parsing 240/1176 ( 20%)
Parsing 250/1176 ( 21%)
Parsing 260/1176 ( 22%)
Parsing 270/1176 ( 22%)
Parsing 280/1176 ( 23%)
Parsing 290/1176 ( 24%)
Parsing 300/1176 ( 25%)
Parsing 310/1176 ( 26%)
Parsing 320/1176 ( 27%)
Parsing 330/1176 ( 28%)
Parsing 340/1176 ( 28%)
Parsing 350/1176 ( 29%)
Parsing 360/1176 ( 30%)
Parsing 370/1176 ( 31%)
Parsing 380/1176 ( 32%)
Parsing 390/1176 ( 33%)
Parsing 400/1176 ( 34%)
Parsing 410/1176 ( 34%)
Parsing 420/1176 ( 35%)
Parsing 430/1176 ( 36%)
Parsing 440/1176 ( 37%)
Parsing 450/1176 ( 38%)
Parsing 460/1176 ( 39%)
Parsing 470/1176 ( 39%)
Parsing 480/1176 ( 40%)
Parsing 490/1176 ( 41%)
Parsing 500/1176 ( 42%)
Parsing 510/1176 ( 43%)
Parsing 520/1176 ( 44%)
Parsing 530/1176 ( 45%)
Parsing 540/1176 ( 45%)
Parsing 550/1176 ( 46%)
Parsing 560/1176 ( 47%)
Parsing 570/1176 ( 48%)
Parsing 580/1176 ( 49%)
Parsing 590/1176 ( 50%)
Parsing 600/1176 ( 51%)
Parsing 610/1176 ( 51%)
Parsing 620/1176 ( 52%)
Parsing 630/1176 ( 53%)
Parsing 640/1176 ( 54%)
Parsing 650/1176 ( 55%)
Parsing 660/1176 ( 56%)
Parsing 670/1176 ( 56%)
Parsing 680/1176 ( 57%)
Parsing 690/1176 ( 58%)
Parsing 700/1176 ( 59%)
Parsing 710/1176 ( 60%)
Parsing 720/1176 ( 61%)
Parsing 730/1176 ( 62%)
Parsing 740/1176 ( 62%)
Parsing 750/1176 ( 63%)
Parsing 760/1176 ( 64%)
Parsing 770/1176 ( 65%)
Parsing 780/1176 ( 66%)
Parsing 790/1176 ( 67%)
Parsing 800/1176 ( 68%)
Parsing 810/1176 ( 68%)
Parsing 820/1176 ( 69%)
Parsing 830/1176 ( 70%)
Parsing 840/1176 ( 71%)
Parsing 850/1176 ( 72%)
Parsing 860/1176 ( 73%)
Parsing 870/1176 ( 73%)
Parsing 880/1176 ( 74%)
Parsing 890/1176 ( 75%)
Parsing 900/1176 ( 76%)
Parsing 910/1176 ( 77%)
Parsing 920/1176 ( 78%)
Parsing 930/1176 ( 79%)
Parsing 940/1176 ( 79%)
Parsing 950/1176 ( 80%)
Parsing 960/1176 ( 81%)
Parsing 970/1176 ( 82%)
Parsing 980/1176 ( 83%)
Parsing 990/1176 ( 84%)
Parsing 1000/1176 ( 85%)
Parsing 1010/1176 ( 85%)
Parsing 1020/1176 ( 86%)
Parsing 1030/1176 ( 87%)
Parsing 1040/1176 ( 88%)
Parsing 1050/1176 ( 89%)
Parsing 1060/1176 ( 90%)
Parsing 1070/1176 ( 90%)
Parsing 1080/1176 ( 91%)
Parsing 1090/1176 ( 92%)
Parsing 1100/1176 ( 93%)
Parsing 1110/1176 ( 94%)
Parsing 1120/1176 ( 95%)
Parsing 1130/1176 ( 96%)
Parsing 1140/1176 ( 96%)
Parsing 1150/1176 ( 97%)
Parsing 1160/1176 ( 98%)
Parsing 1170/1176 ( 99%)
Scanned device output matched expected TDO values.

-------------------------------------------------------------------------------------------------------------
Used File: C:\Users\Xeon\Desktop\AutoGG_0.9.3\common\cpld_fil es\FAT_RGH2_3.svf

[yusepe]

il timing è errato, quello menzionato da te è per squirt 1.2, per il 2.0 prova SQUIRT_RGH2_Reloaded1 da autogg

[pocoyo2]

Il timing è corretto, anche perché se non lo fosse il dbg non si accenderebbe. Io mi chiedo invece come sia stato effettuato il wiring del dual nand con il relativo switch meccanico. Puoi fare qualche foto che ritragga tutte le saldature? Anche in varie angolazioni...

from Galaxy NOTE 2

[intxeon]

Allora ragazzi vi aggiorno.
Inserendo xell nella nand primaria,il glitch avviene in un secondo.Quindi la mia attenzione si sposta sulla nand secondaria.Però a questo punto mi sorge un dubbio: se ci fossero problemi con la seconda nand,com'è possibile che se io metto la nand originale dell'xbox sulla seconda nand e la faccio avviare da quest'ultima,la dash parte tranquillamente? c'è qualcosa che non mi torna.Tra un pò cerco di postare le foto della seconda nand.
Intanto qualche parere sul mio dubbio?

[pocoyo2]

Ma il reset del smc come lo fai?

from Galaxy NOTE 2

[intxeon]

stacco l'alimentatore

[pocoyo2]

Come l'hai configurato lo switch meccanico? Se mi dai tutte le informazioni facciamo prima...

from Galaxy NOTE 2

[intxeon]

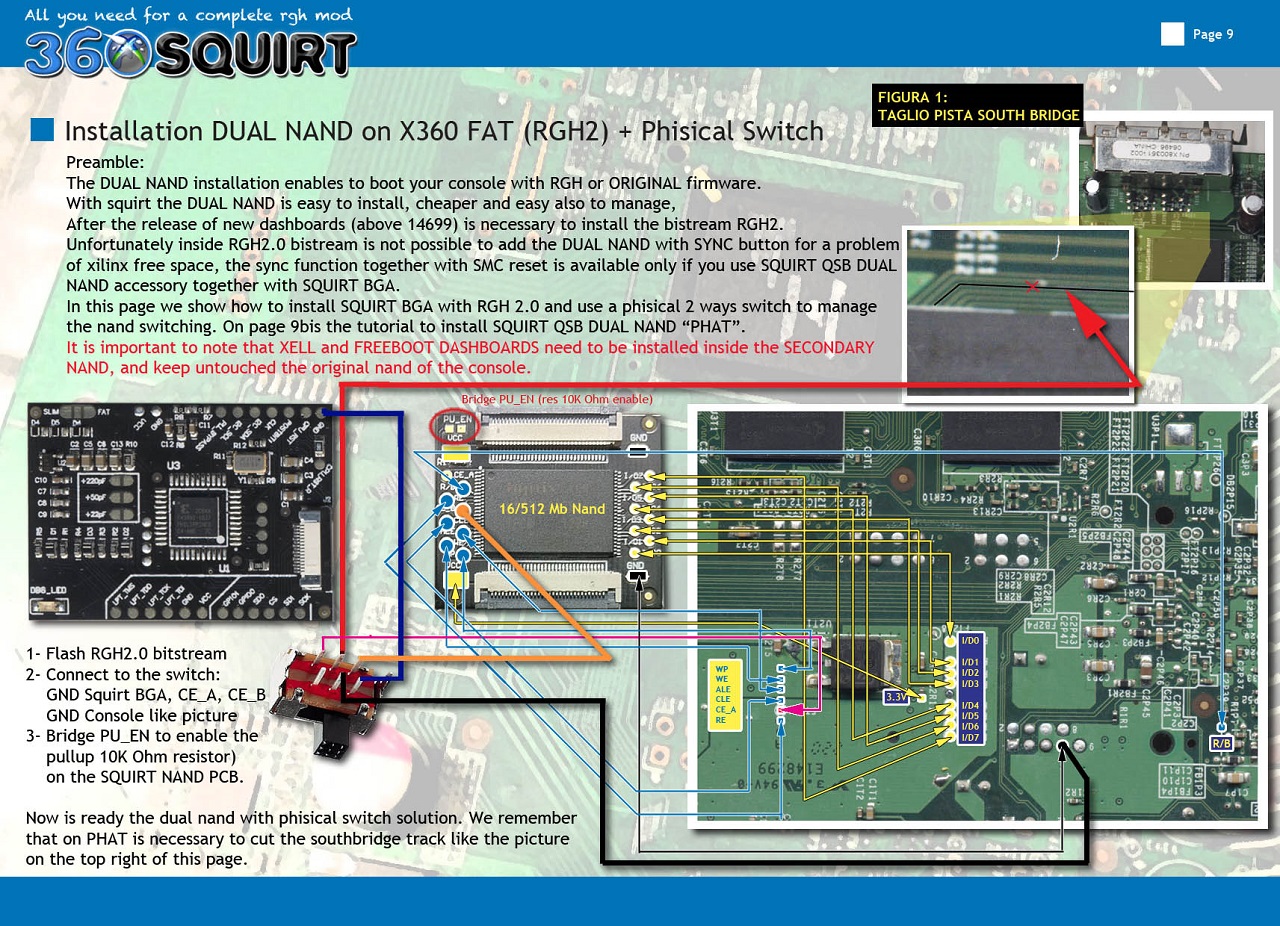

Esattamente come vedi in questa immagine:



anche con la massa del glitch chip in modo che quando sto sulla nand originale,il chip viene disattivato

[pocoyo2]

Lascia stare quello schema. Togliere la massa dal chip per disabilitarlo non è una buona idea.
Innanzitutto flasha il chip con un timing dual nand (l'equivalente di quello che stai usando è FAT_RGH2_3_DEMON.svf).
Poi modifica i collegamenti allo switch secondo questa immagine:



A fine lavori il chip dovrebbe comportarsi cosi: con nand stock il dbg deve stare spento (blu fioco), con nand rgh blu acceso.

In questo modo dovresti risolvere i tuoi problemi

from Galaxy NOTE 2

[intxeon]

Ok proverò e ti faccio sapere

P.S il pad A sarebbe?

[pocoyo2]

Sarebbe il pad A dello squirt 2.0

from Galaxy NOTE 2

[intxeon]

Ah ok.Scusa se ti disturbo ancora ma c'è una cosa che non mi è chiara con lo schema modificato da te.
Allora i tre pin in altro dello switch rimangono invariati e sono cavo i due cavi che vengono dalle nand e quello del south bridge.
Sotto invece uno lo collego al Pad A del chip mentre agli altri due gli do la 3,3v ,giusto?
Ma quindi il chip sarà costantemente alimentato sia se sto sulla nand 1 che sulla 2?
A questo punto però ho un dubbio.Premettendo che tutto il casino della dual nand l'ho fatto per salvare il live dato che non è bannata e premettendo sempre che non esiste un metodo sicuro al 100% per evitare il ban,non sarebbe più "sicuro" escludere la gnd (disattivando quindi l'alimentazione)quando sto sulla nand primaria anzichè tenere costantemente il chip alimentato?

[pocoyo2]

1° non è il chip che, alimentato o meno, ti salva o condanna dal live ma quello che è scritto nella nand
2° ho già spiegato che togliendo il gnd dal chip non sei sicuro di escluderlo
3° se guardi bene lo schema che ho fatto i 3.3v vanno solo sul pin centrale dello switch che, una volta azionato, li dirige solo sul pad A dello squirt (il quale, programmato col timing che ti ho detto, non entrerà in funzione permettendo alla nand retail di partire correttamente)

from Galaxy NOTE 2

[intxeon]

Ho fatto come mi hai detto,
Messo il bitstream FAT_RGH2_3_DEMON.svf e modificato lo switch secondo il tuo schema.Effettivamente appena accendo la console sulla nand primaria,il led diventa di un blu fioco...il problema è che non succede niente.La dash originale non parte.Per farla partire devo staccare la massa dal chip altrimenti è come se impedisse l'avvio anche se il chip non tenta il glitch.

[pocoyo2]

Non ha molto senso..
Quando dici che la nand retail non parte, senti riavviare le ventole? Hai led rossi entro i 30 secondi successivi l'accensione? La nand rgh parte?

from Galaxy NOTE 2

[intxeon]

Semplicemente lampeggia all'infinito il led verde centrale dell'xbox.Le ventole girano normalmente e non le sento riavviare come avviene durante la fase di glitch.La nand rgh parte tranquillamente.
Ti ripeto per far partire la nand retail in qualche modo devo staccare o la 3,3v o la gnd dal chip altrimenti non va.

[pocoyo2]

Se vuoi che "funzionicchi" puoi modificare i collegamenti spostando il filo che va al pad A dal piedino sx dello switch a quello dx. E il capo che saldavi al pad A lo colleghi al VCC del chip. Così quando sei in retail togli la VCC dal chip.
Se vuoi invece che FUNZIONI devi postare delle foto sia del chip che della nand secondaria che dello switch che dei wirings così che possiamo vedere se c'è qualcosa che non va

from Galaxy NOTE 2

[intxeon]

In giornata cerco di postare le foto.
Una curiosità...la 3,3v da collegare allo switch e quindi di conseguenza al pad A l'ho presa dallo stesso punto in cui il chip prende la sua vcc.Può essere questo il problema?
Cioè alla fine il chip si comporta come avevi detto tu..luce blu fioca senza effettuare il glitch.Credo che la nand secondaria in questa situazione non dovrebbe interferire dato che viene esclusa.
