dual nand squirt

**miticodoc** · 10-11-13

ciao a tutti

ho una trinity con dual nand appena istallata, switch tra le nand senza problemi ma quando devo far partire la secondaria quella squirt ho messo una nand originale e mi da un led rosso errore secondario 0022, secondo voi la nand secondaria si è bruciata, per una mia cazzata ho collegato la vcc al posto del gp01.

Grazie

**miticodoc** · 11-11-13

ciao a tutti, dopo una chiacchierata al telefono the punisher ho controllato le tensioni su scl ed sda sono tutte 3,3 v a questo punto qualcuno sa darmi qualche dritta su come poter risolvere, grazie

P.s ma è possibile che ho bruciato la seconda slave dopo una settimana?

**Titty** · 11-11-13

Prova a cambiar enand secondaria

**miticodoc** · 29-11-13

ciao riesumo il mio post,

ambiata nand secondaria console originale va da dio rgh debugga ma niente partenza ho installato con 56 cm di cpu rst e provato con resistenza on board e senza sceso a 54 e nessun avvio provato anche a mettere e togliere i condensatori on board ma glitch infinito, dimenticavo cavo messo come installazione per corona da tutorial squirt

qualche consiglio

**Tommino81** · 29-11-13

na foto non farebbe male......
comunque , prova ad accorciarlo di na 15 ina di cm il reset lo fai sui 40/45 cm (attorciglialo attotno le xclamp e lo fai salire dai fori s.b)
prova 220 come condensatore sullo squirt , e se non parte nemmeno cosi' attiva anche 50
(strano che una trinity non glitch)
comunque mettile le foto almeno guardiamo se qualche cosa non va'......

**miticodoc** · 29-11-13

ok la foto in serata la posto e proviamo comunque funziona tutto la cosa strana è che glitch infinito pensa xell partito quasi immediatamente quando ho preso la cpu key

grazie

**miticodoc** · 01-12-13

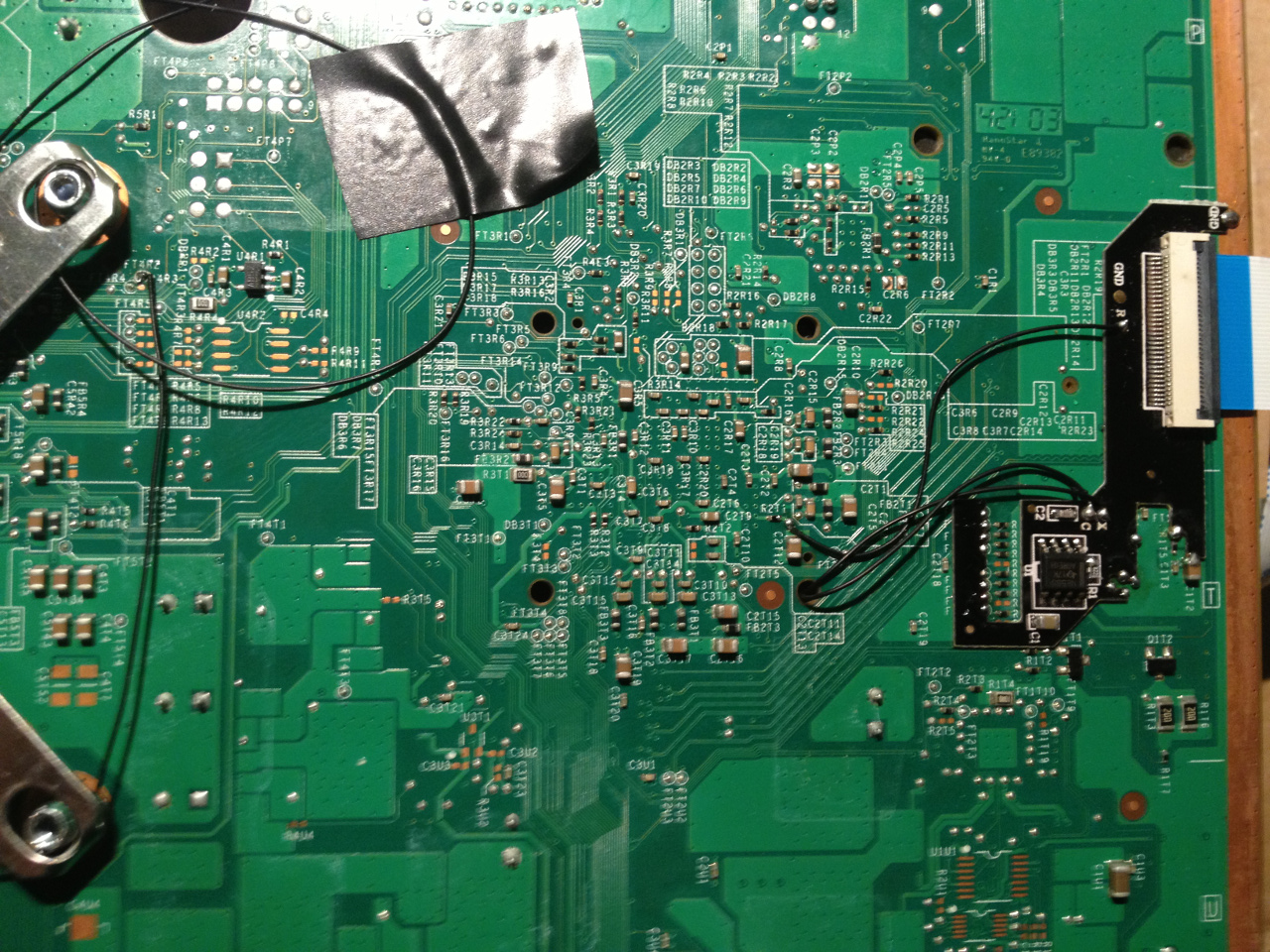

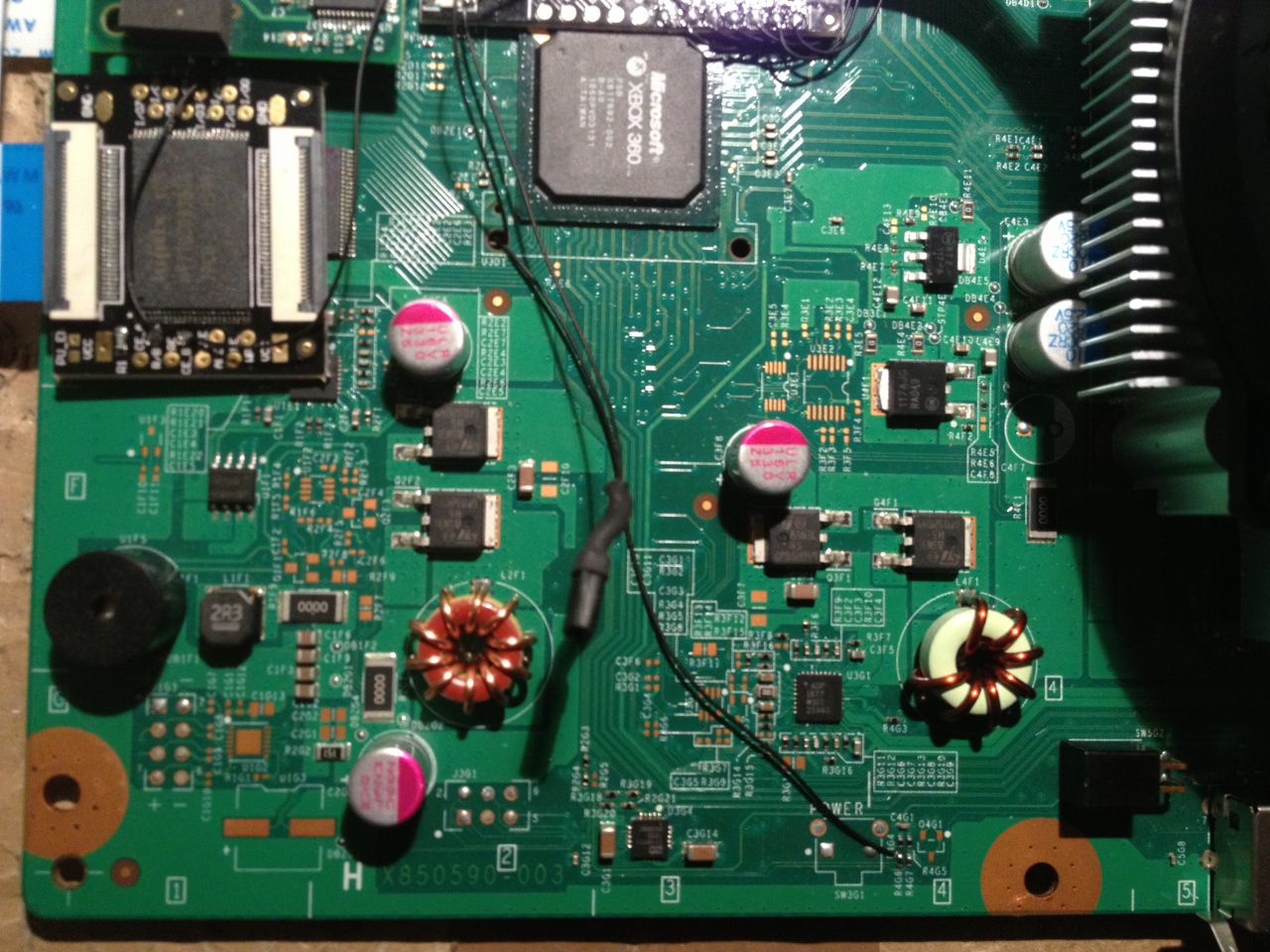

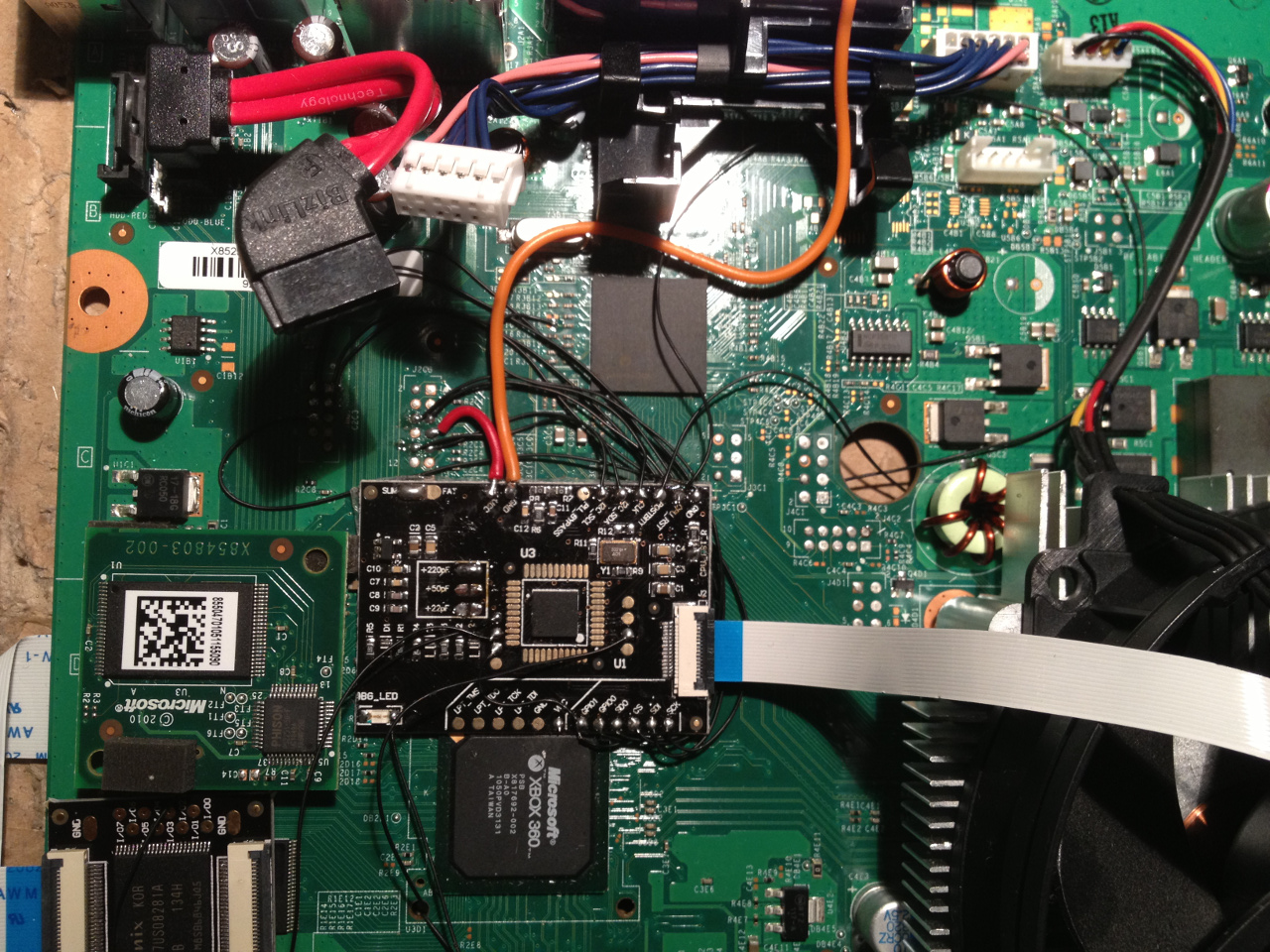

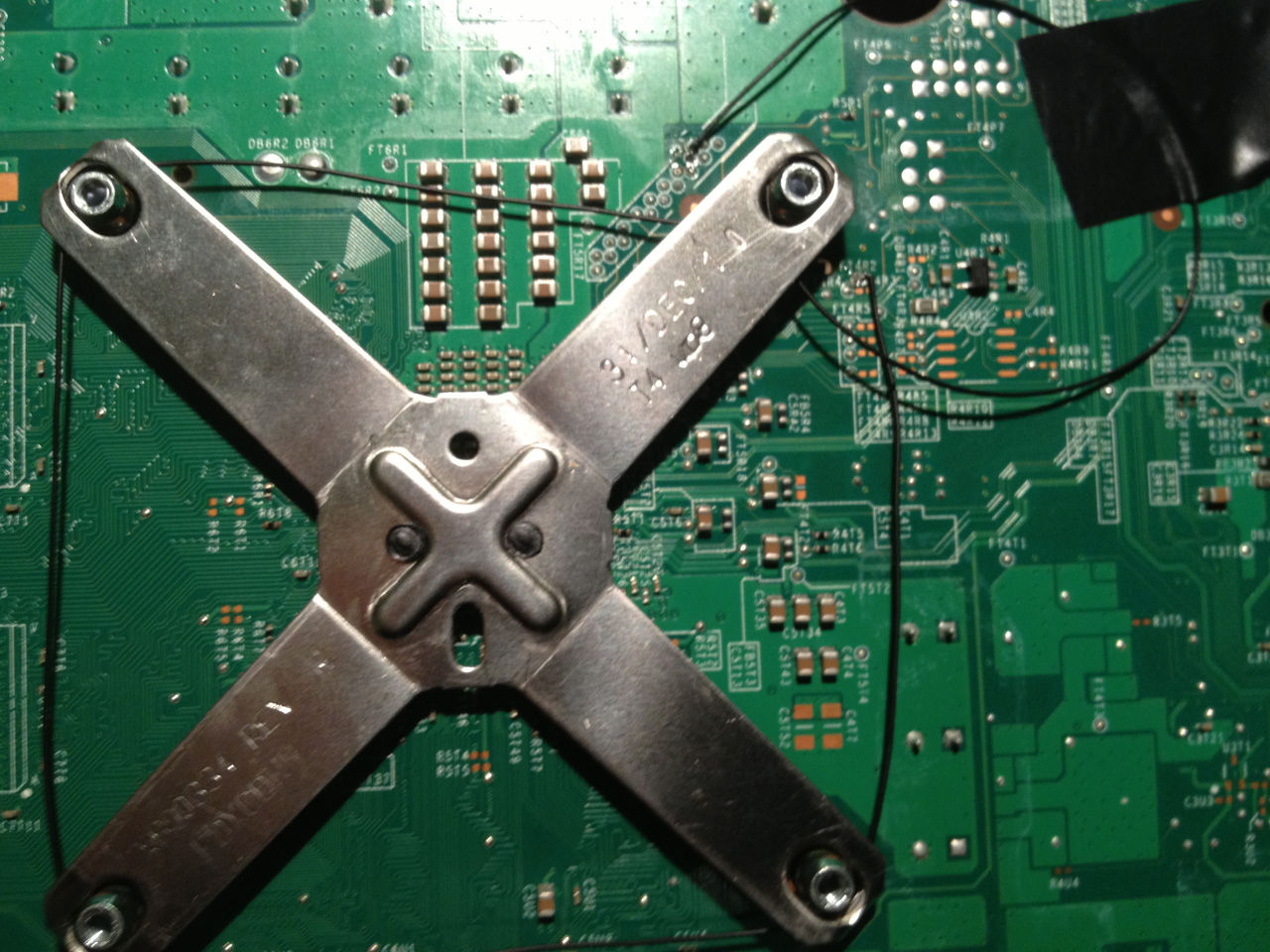

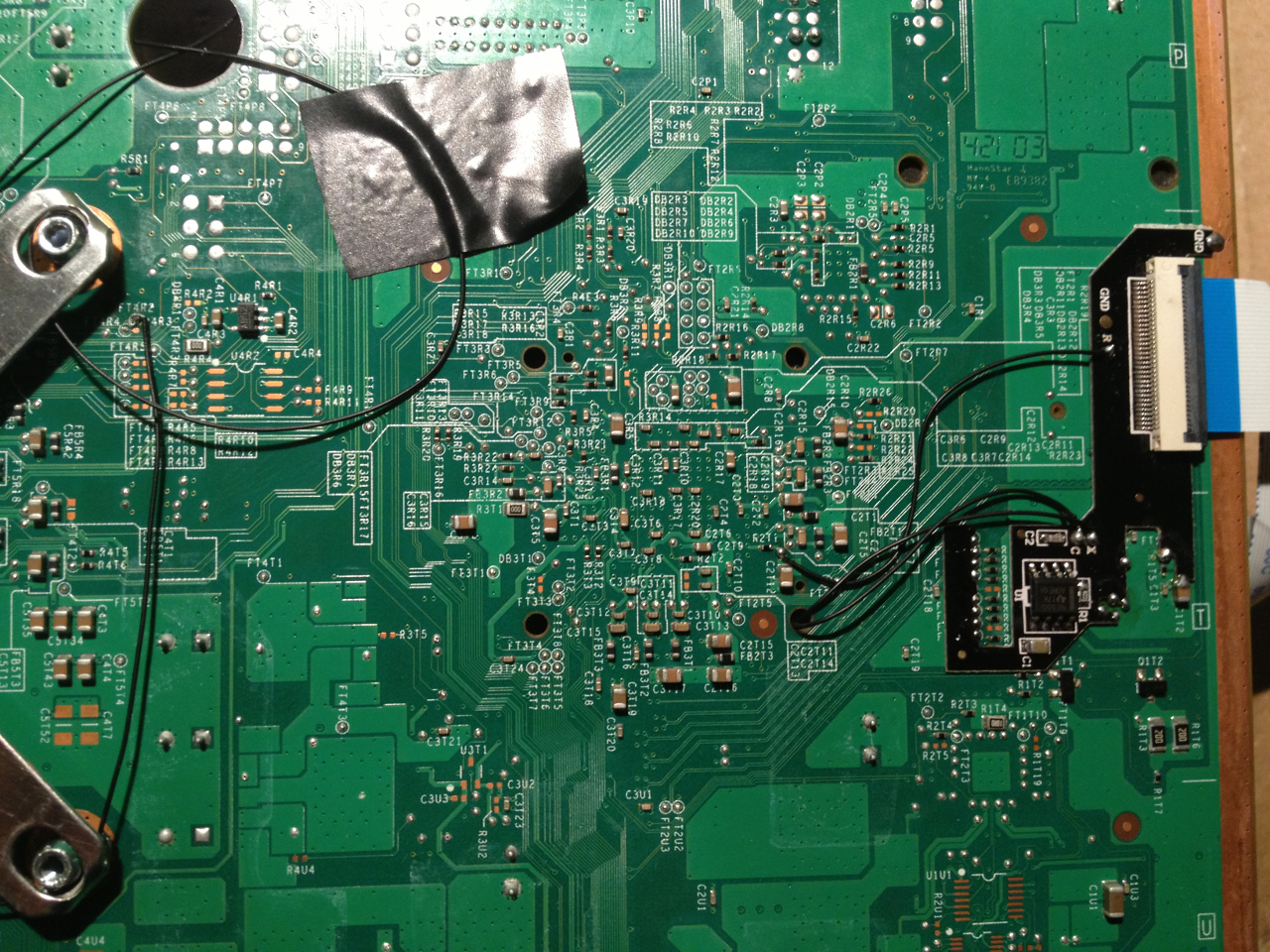

foto

grazie

**miticodoc** · 01-12-13

aggiornamento messo filo 45 cm e provato a rimettere xell e basta parte al 3 debug al massimo provato una diecina di volte ma freeboot nada

provato anche con condensatore 50 come diceva tommino e spostato cavo cpu rst ma nulla freeboot neanche l'ombra xell 3 debug e via non so più cosa pensare lol

**Tommino81** · 01-12-13

fai un'altra prova mitico...
il cpu reset , non prenderlo da quel punto , ma prendilo da sotto le xclamp (quello usato per corona per intendersi)
fai un reset di 60 cm (questa volta ) e il solito giro x clamp e quello in piu' lo attorcigli su se stesso sotto la scheda .
riprova tutti i fix (prima solo 220, poi + 50) ecc ecc

**Maxeemo** · 01-12-13

Dopo avere fatto le prove che ti ha detto tommino prova anche a saldare un filo da 50cm con un altro da 20 cm, la parte del 20cm la metti lato chip e l'altra estremità sotto la x-clamb e abilità inizialmente solo il condensatore da 220 e al limite provi anche con 220+50. Io con questa configurazione mi sono trovato benissimo, la console partiva entro 2 cicli ma maggiormente istant, un'altra cosa che ti consiglio è di mettere il chip sopra il southbridge con un biadesivo spesso in modo da allontanarla + possibile dalla scheda madre.

**miticodoc** · 01-12-13

grazie delle info stasera faccio un po di prove e vediamo un attimo misteri delle xbox

**miticodoc** · 02-12-13

tommino ciao hai una mmagine il punto sotto le xclamp non mi da continuità giusto per essere sicuro comunque ne ho trovato uno sopra vicino il dissipatore ma nulla sto provando con filo 40 cm grazie per la pazienza

se la cpu key fosse errata non dovrebbe debuggare giusto?

**Tommino81** · 02-12-13

l'immagine è la solita la trovi anche in jrunner (comunque c5r11) per intenderci !
per quale motivo dovrebbe essere sbagliata la cpukey ?
se ti è partito xell , la cpukey è la sua ........
cappero le trinity con lo squirtozzo decollano , cambia punto di reset (lo squirt a volte ha bisogno anche di 55/60 cm di reset )
è un problema di fix .....
se vedi che nemmeno cosi' boota , prendi il clk dalla mobo , ovviamente togliendo la resistenza ( R12) dallo squirt
per ogni operazione che fai , prova sia solo 220 che (220+50)

**miticodoc** · 02-12-13

grazie della info in serata cerco il punto, clk è già sulla mobo non uso mai l'oscillatore on board risultati ottimi sempre con la mobo, avevo anche provato con 55 cm e il metodo 50 + 20 ma nulla non so proprio che pensare lol

**Tommino81** · 02-12-13

Allora ponticella r12 togli il clk
E' una questione d'istallazione o fix
Se vedi che non glitcha , monta un proto e via...

Inviato dal mio ZP980 utilizzando Tapatalk

**miticodoc** · 03-12-13

allora punto della situazione,

flashata nand originale e va da dio,
flashata nand secondaria accendo e solo bip non la riconosce con chip settato in install la riconosce ma non debugga non so più che pensare

grazie per la pazienza

**Tommino81** · 04-12-13

è un problema d'istallazione (togli il tasto synch da dove lo hai messo ) e prova a metterlo nel classico rol
altra cosa quelle poche volte che ho fatto dual nand con la qsb , ho notato un paio di cose,il cavo che va al punto R della qsb fallo il piu' corto possibile
prova queste cose qui' e mi fai sapere
quando dici con install non debugga , hai dei bip e basta o...?

**miticodoc** · 04-12-13

allora non debugga nel senso parte la ventola e il led non si accende per nulla appena messo il codice non instal ha dato il bip e non è partita infine riflashato il freeboot ripartito tuttto ma niente dash

Grazie
delle info e pazienza stasera se riesco tolgo il sync e vediamo un attimo

**miticodoc** · 04-12-13

è un problema d'istallazione (togli il tasto synch da dove lo hai messo ) e prova a metterlo nel classico rol

cosa intendi io ho seguito la guida del team e non so quale sia il classico rol

grazie
