Discussione: [RISOLTO] Possibile Dual Nand MatrixV3 e nand squirt?

  1. #61
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Il CE_A è collegato Mimmo, stai guardando nel posto sbagliato... rileggi il mio post precedente...

    Inviato dal mio GT-I8150 con Tapatalk

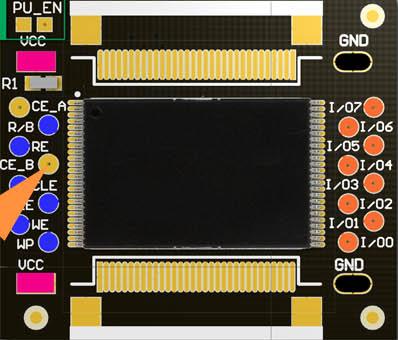

    perdonami zeruel, non voglio contraddirti, ma la sigla in questo caso CE_A corrisponde al pallino di stagno subito a fianco così come gli altri pin

    vedi quiNome: squirt nand.JPG
Visite: 96
Dimensione: 27.7 KB

    mi sbaglio?

  2. #62
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Intendo il Chip Enable della NAND primaria, non attacchiamoci ai nomi ma alla sostanza, sennò ne usciamo pazzi...

    Inviato dal mio GT-I8150 con Tapatalk

  3. #63
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Intendo il Chip Enable della NAND primaria, non attacchiamoci ai nomi ma alla sostanza, sennò ne usciamo pazzi...

    Inviato dal mio GT-I8150 con Tapatalk
    abbi pazienza...cmq è 0 la tensione

  4. #64
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da gigigadda Visualizza Messaggio
    guarda questo schema fatto da me... guarda il chip e i pin (clicca sulla foto per ingrandire le diciture)

    Allegato 13438

    guarda non ne riesco più a venirne a capo...

  5. #65
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Dunque, intanto il freeboot sei riuscito ad avviarlo? Misura la tensione anche del CE_B a console in standby e con nand secondario (led rosso acceso) abilitata.

  6. #66
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Dunque, intanto il freeboot sei riuscito ad avviarlo? Misura la tensione anche del CE_B a console in standby e con nand secondario (led rosso acceso) abilitata.
    niente 0 volt...qualcosa non va...

    EDIT

    ho guardato meglio la pcb squirt e ho notato che la resistenza on board è solo sulla serigrafia CE_A e non su CE_B...forse è qui il problema?
    Ultima modifica di mimmos82; 16-10-13 alle 11: 42

  7. #67
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Fai una cosa: prendi il tester e imposta la continuità. Metti il puntale sul pad Vcc della PCB Squirt, l'altro su uno dei capi della resistenza onboard. Deve darti continuità con uno dei due lati. Appurato ciò, sposta il tester sull'altro lato della resistenza e vedi se c'è continuità con CE_A, CE_B o entrambi.

  8. #68
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Fai una cosa: prendi il tester e imposta la continuità. Metti il puntale sul pad Vcc della PCB Squirt, l'altro su uno dei capi della resistenza onboard. Deve darti continuità con uno dei due lati. Appurato ciò, sposta il tester sull'altro lato della resistenza e vedi se c'è continuità con CE_A, CE_B o entrambi.
    Ok, prima verifica effettuata: c'è continuità su un lato della resistenza. Ora mi sono spostato con un puntale del tester dall'altro lato della resistenza che non dava continuità e con l'altro puntale una volta su ce_a e un'altra volta su ce_b: risultato non continua ne uno ne l'altro...poi sulla pcb che quel pad PU_EN che credo significhi PULL UP ENABLE, l'ho attivato e sulo su CE_B c'è continuità...che co....ne che sono!

    ora che provo?

  9. #69
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Bene! Mi è venuto in mente proprio mentre stavo leggendo il tuo ultimo post! infatti quel pad è da chiudere, in base agli schemi Squirt ufficiali, solo con il vecchio Squirt Green 1.0, che non aveva il pull-up integrato nel glitchip (proprio come il tuo Matrix), mentre invece non andava ponticellato nel caso del Squirt 1.2, che ha una 10k onboard (intendo proprio sul glitchip!).

    Ora riprova a farla glitchare! Quindi con NAND secondaria attiva (ovvio).

  10. #70
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Bene! Mi è venuto in mente proprio mentre stavo leggendo il tuo ultimo post! infatti quel pad è da chiudere, in base agli schemi Squirt ufficiali, solo con il vecchio Squirt Green 1.0, che non aveva il pull-up integrato nel glitchip (proprio come il tuo Matrix), mentre invece non andava ponticellato nel caso del Squirt 1.2, che ha una 10k onboard (intendo proprio sul glitchip!).

    Ora riprova a farla glitchare! Quindi con NAND secondaria attiva (ovvio).
    allora ho fatto prima una prova a far partire la nand originale e funziona! (ooooleeee) ora e da un pò di minuti che sta glichando ma non parte la seconda...
    zeruel85 likes this.

  11. #71
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    I ponti vicino a SDA e scl li hai lasciati vero?

    Inviato dal mio GT-I8150 con Tapatalk

  12. #72
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    I ponti vicino a SDA e scl li hai lasciati vero?

    Inviato dal mio GT-I8150 con Tapatalk
    sisi tutti lasciati

  13. #73
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    pensavo a una cosa...potrebbe essere vuota la nand secondaria senza quel ponte al pullup?
    intanto sto provando dei fix per farla tentare di partire.......e na maledetta v3!!!

  14. #74
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Prova a riprogrammarla, per sicurezza, ma mi sa che non c'entra, altrimenti il freeboot dove l'avevi flashato l'ultima volta? Ora che hai buttato su roba è normale che influenzi il glitch, però mi pare strano che non ti glitchi mai nemmeno una volta...

  15. #75
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Prova a riprogrammarla, per sicurezza, ma mi sa che non c'entra, altrimenti il freeboot dove l'avevi flashato l'ultima volta? Ora che hai buttato su roba è normale che influenzi il glitch, però mi pare strano che non ti glitchi mai nemmeno una volta...
    posso ufficialmente proclamare che ha finalmente glichatooooooooooooooooooo!!!!
    ho aggiunto una resistenza da 10ohm sul reset ed è partita...come si dice dalle mie parti: assa fà a maronn!!!

    Nonno zeruel, senza il tuo aiuto, la tua pazienza e la tua esperienza, non ce l'avrei mai fatta...il merito e tutto tuo...GRAZIE!

    Date a cesare quel che è di cesare!

  16. #76
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931

  17. #77
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    scusami ma quando ci vuole, ci vuole.

  18. #78
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Ottimo, mi fa piacere.

    Se hai voglia, potresti preparare uno schemino, facendo le foto al Matrix e alla PCB Squirt, dicendo come vanno collegati i vari fili.

  19. #79
    Open Member L'avatar di mimmos82
    Data Registrazione
    Aug 2011
    Località
    NAPOLI
    Messaggi
    931
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    Ottimo, mi fa piacere.

    Se hai voglia, potresti preparare uno schemino, facendo le foto al Matrix e alla PCB Squirt, dicendo come vanno collegati i vari fili.
    certamente, è un dovere nei confronti del forum e per gli altri che vorranno prendere spunto!
    Posto qui o apro un nuovo thread?
    -Criscros- likes this.

  20. #80
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Aprine uno nuovo intitolato ad esempio:
    [GUIDA] Dual NAND su Corona V1/V3/V5 con Matrix Glitcher V3 e PCB Squirt (reset SMC + switch elettronico)

    Forse è troppo lungo, nel qual caso togli la parte tra parentesi e lo scrivi dopo nel post.
