[RISOLTO] Possibile Dual Nand MatrixV3 e nand squirt?

**mimmos82** · 09-10-13

Originariamente Scritto da zeruel85

Sì è lo stesso. Non mi ricordo com'è fatta la PCB Squirt NAND, riesci a postare una foto anche di quella, così mi ci raccapezzo?

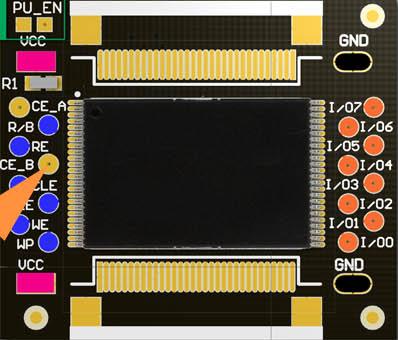

ecco qua

Nome: squirt nand.JPG
Visite: 149
Dimensione: 27.7 KB

seguendo lo schema di ilario, non ho visto che ha collegato le resistenze da 10kohm...vanno aggiunte comunque?
Ora, leggendo lo schema matrixv1 di prima, i punti da collegare che ancora non ho capito bene dove collegare sono:
CE TO ORIG NAND;
CE TO GLICH NAND;
SMC RESET;

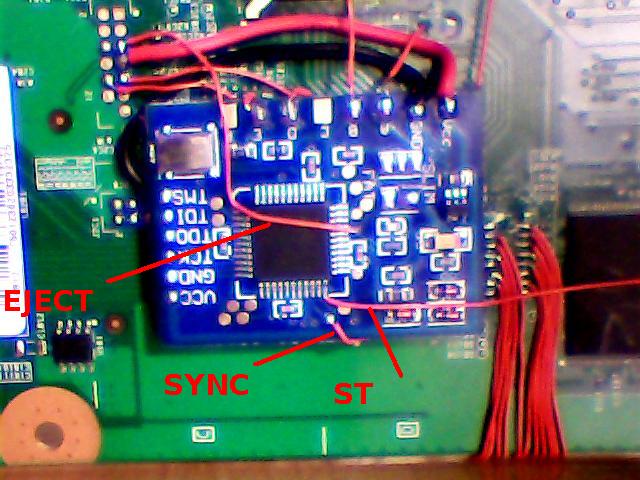

ecco le foto di come sto "combinato"

Nome: Immagine 2.JPG
Visite: 200
Dimensione: 66.3 KB

Nome: Immagine 3.JPG
Visite: 158
Dimensione: 70.6 KB

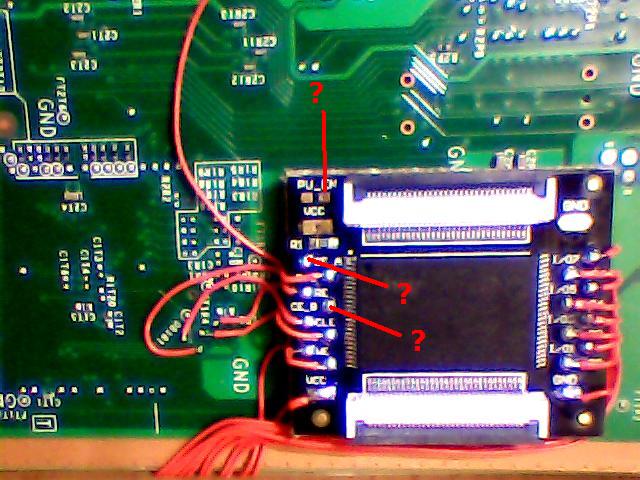

i punti interrogativi stanno a significare che non so dove collegarli e sul matrix quelli che ho collegato sono apposto? Ci vuole la resistenza?

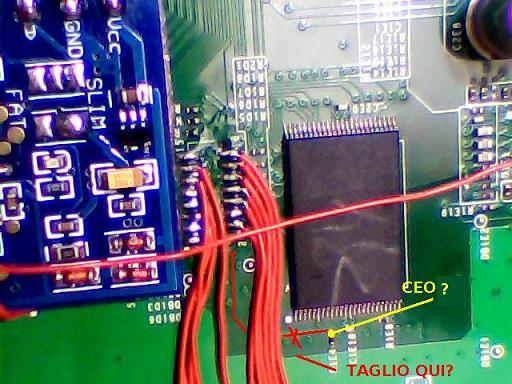

questo è il punto da tagliare

Nome: Immagine1.JPG
Visite: 152
Dimensione: 49.1 KB

**mimmos82** · 10-10-13

qualche anima pia che mi aiuta?

**zeruel85** · 10-10-13

Eccomi. Allora. Cerco di fare un po' di chiarezza, secondo me hai anche sbagliato qualche filo, tipo quello dello Status.

Devi seguire il diagramma di Ilario, tenendo in considerazione due cose aggiuntive:

1) Il glitchip che stai utilizzando varia rispetto al suo diagramma
2) La PCB NAND anch'essa varia rispetto alla sua

Inoltre c'è una considerazione da fare anche. Ciò che lui chiama EJ nel suo diagramma, non è l'Eject, ma è il reset del SMC. Siccome aveva ricritto il codice partendo dal ModControl v0.51 per le Trinity, lo aveva ottimizzato e aveva tolto il collegamento Eject, perchè inutile ai fini del dual nand, e aveva usato il pad EJ come nuovo reset SMC (costruendo opportunamente il timing tenendo in conto di ciò ovviamente). Infatti se noti il pad EJ del glitchip va a finire in J2C3-5, che è proprio il reset del SMC.

Nella tua PCB Squirt noto un pull-up, presumo da 10k sul CE_B (che è il CE della NAND secondaria, nel diagramma di ilario è CEM, cioè CE-Modified).

Il Sync invece lo devi pull-uppizzare tu, perchè nella PCB Squirt non è previsto. Quindi, oltre che fare il collegamento tra il punto SYI sul modulo RF e il punto SYO del glitchip (coincidono), devi anche aggiungere una resistenza da 10k tra 3V3 e il SYO (o SYI).

Quindi, ricapitolo un po' i vari collegamenti, nel tuo caso, spero di essere il più chiaro possibile.

Guardando il Matrix Glitcher:

Pin 20 - lo mandi sul modulo RF, pad SYI del diagramma di ilario
Pin 20 - lo mandi a 3V3 con una resistenza in serie da 10k
Pin 21 - ho bisogno di una foto più definita in corrispondenza del punto CEO che hai segnato tu, putroppo la tua foto è molto sfuocata
Pin 22 - va al CE_B della PCB Squirt e il pull-up non è necessario perchè è già onboard nella PCB stessa

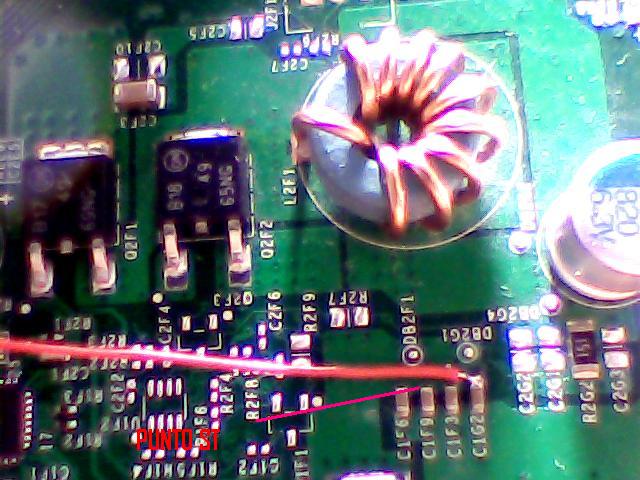

Pin 23 - è lo Status, va al punto ST segnato nel diagramma di ilario, mi sa che lo hai collegato sbagliato nel tuo Matrix Glitcher, ricontrolla
Pin 27 - con una resistenza da 56 o superiore (serve a non bruciare il led sul modulo RF), lo colleghi al modulo RF nel punto DBG del diagramma di ilario
Pin 28 - lo colleghi al punto EJ (ma che in realtà è il reset SMC) del diagramma di ilario, J2C3-5

Se hai dubbi, chiedi pure. Mi sto divertendo.

**mimmos82** · 10-10-13

Originariamente Scritto da zeruel85

Eccomi. Allora. Cerco di fare un po' di chiarezza, secondo me hai anche sbagliato qualche filo, tipo quello dello Status.

Devi seguire il diagramma di Ilario, tenendo in considerazione due cose aggiuntive:

1) Il glitchip che stai utilizzando varia rispetto al suo diagramma
2) La PCB NAND anch'essa varia rispetto alla sua

Inoltre c'è una considerazione da fare anche. Ciò che lui chiama EJ nel suo diagramma, non è l'Eject, ma è il reset del SMC. Siccome aveva ricritto il codice partendo dal ModControl v0.51 per le Trinity, lo aveva ottimizzato e aveva tolto il collegamento Eject, perchè inutile ai fini del dual nand, e aveva usato il pad EJ come nuovo reset SMC (costruendo opportunamente il timing tenendo in conto di ciò ovviamente). Infatti se noti il pad EJ del glitchip va a finire in J2C3-5, che è proprio il reset del SMC.

Nella tua PCB Squirt noto un pull-up, presumo da 10k sul CE_B (che è il CE della NAND secondaria, nel diagramma di ilario è CEM, cioè CE-Modified).

Il Sync invece lo devi pull-uppizzare tu, perchè nella PCB Squirt non è previsto. Quindi, oltre che fare il collegamento tra il punto SYI sul modulo RF e il punto SYO del glitchip (coincidono), devi anche aggiungere una resistenza da 10k tra 3V3 e il SYO (o SYI).

Quindi, ricapitolo un po' i vari collegamenti, nel tuo caso, spero di essere il più chiaro possibile.

Guardando il Matrix Glitcher:

Se hai dubbi, chiedi pure. Mi sto divertendo.

Ok credo, più o meno, di aver capito...hai un pinout del glicth chip sinceramente non conosco la pedinatura...a breve posto le foto

**zeruel85** · 10-10-13

Ma è nella foto che mi hai allegato tu mimmo. Considera che il pin 1 parte dal pallino e poi vai in senso antiorario. Ogni lato ha 11 pin.

**mimmos82** · 10-10-13

Originariamente Scritto da zeruel85

Ma è nella foto che mi hai allegato tu mimmo. Considera che il pin 1 parte dal pallino e poi vai in senso antiorario. Ogni lato ha 11 pin.

ok scusami zeruel e che mi sto un pò rincoglionendo ultimamente...troppe se.....haahahahah

**mimmos82** · 11-10-13

Originariamente Scritto da zeruel85

Ma è nella foto che mi hai allegato tu mimmo. Considera che il pin 1 parte dal pallino e poi vai in senso antiorario. Ogni lato ha 11 pin.

allora, mi sono procurato le resistenze...la 3.3v dove me la posso procurare? Hai uno schema dove posso consultare le tensioni?

EDIT:

posto foto del "progresso"

Nome: Immagine 1.JPG
Visite: 137
Dimensione: 50.2 KB

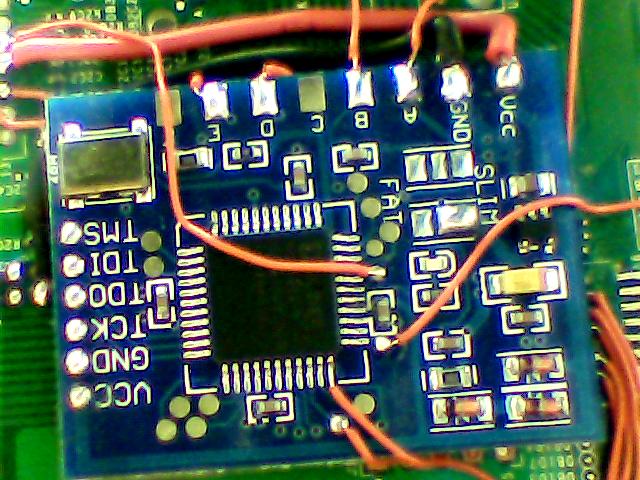

Nome: Immagine 002.jpg
Visite: 124
Dimensione: 81.5 KB

Nome: Immagine 005.jpg
Visite: 127
Dimensione: 71.8 KB

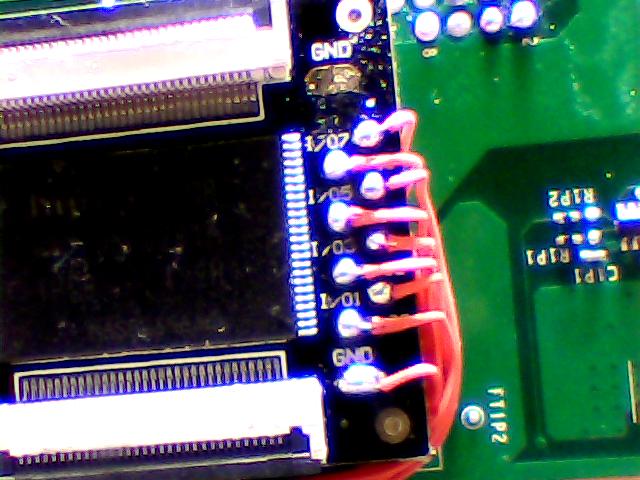

Nome: Immagine 006.jpg
Visite: 137
Dimensione: 54.8 KB

Nome: Immagine 3.JPG
Visite: 110
Dimensione: 67.1 KB

sto andando bene?

**mimmos82** · 12-10-13

qualche aiuto?

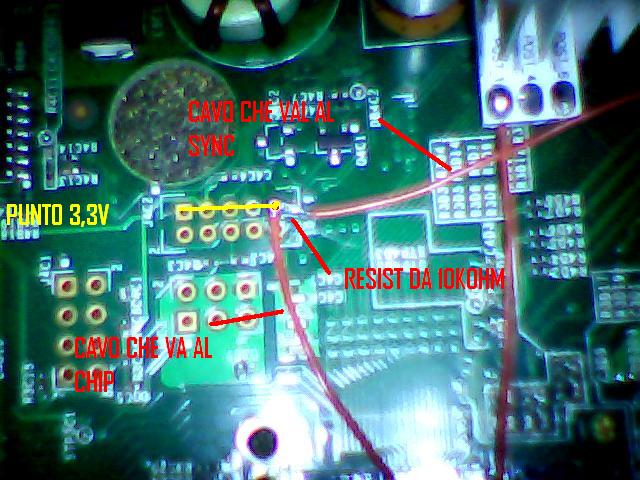

ho trovato sulla scheda madre un punto a 3,3v e ci ho messo la resistenza da 10 kohm e collegato un filo dal chip al punto sync del modulo RF..ho collegato bene?

Nome: Immagine.JPG
Visite: 137
Dimensione: 69.4 KB

scusate la qualità delle immagini provvederò prossimamente..

**mimmos82** · 12-10-13

nessuno che mi aiuta?

**zeruel85** · 12-10-13

Ma non potevi prendere la Vcc (3V3) dalla PCB Squirt senza andare in cerca come un matto?

**mimmos82** · 12-10-13

Originariamente Scritto da zeruel85

Ma non potevi prendere la Vcc (3V3) dalla PCB Squirt senza andare in cerca come un matto?

Hai ragione zeruel, come vedi dove fare un pò di studio approfondito di elettronica....(che figuraccia)...cmq ho collegato bene la resistenza? Hai visto le altre foto? Mi manca il taglio pista e la programmazione....se non mi sono perso qualcosa...

**zeruel85** · 12-10-13

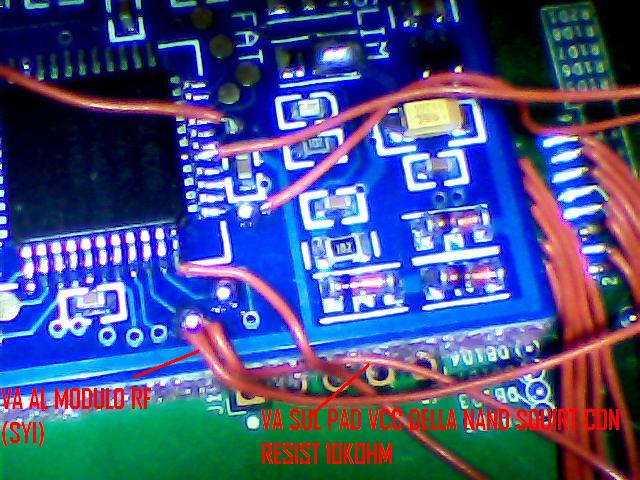

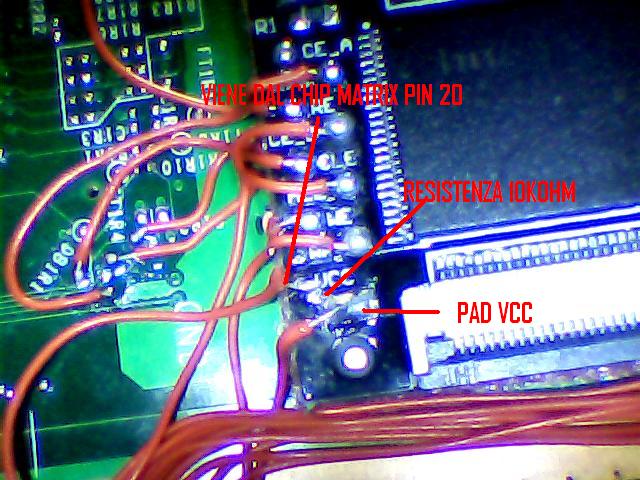

No, hai cannato i collegamenti del Sync e del pull-up. Ascolta nonno zeruel, piazza il pull-up su un pad Vcc della PCB Squirt, da lì fai partire un filo che va al Sync del modulo RF, l'altro va al Matrix, nel pad adibito al Sync ovviamente (ora a memoria non me lo ricordo).

**mimmos82** · 15-10-13

Originariamente Scritto da zeruel85

No, hai cannato i collegamenti del Sync e del pull-up. Ascolta nonno zeruel, piazza il pull-up su un pad Vcc della PCB Squirt, da lì fai partire un filo che va al Sync del modulo RF, l'altro va al Matrix, nel pad adibito al Sync ovviamente (ora a memoria non me lo ricordo).

arieccomi qui...ho rimesso mano alla console perchè l'avevo messa da parte per fare altro...allora:

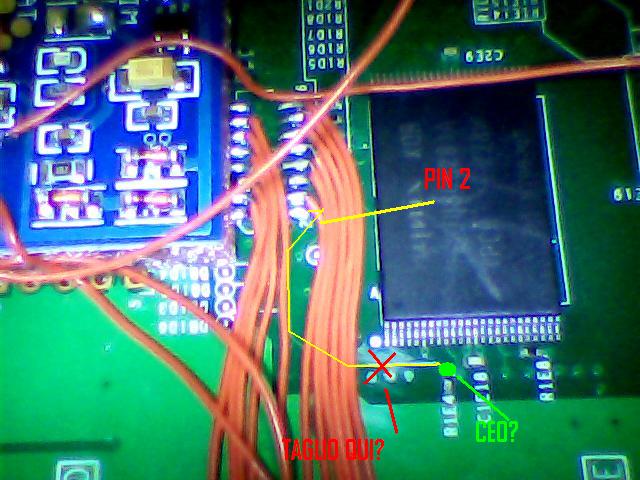

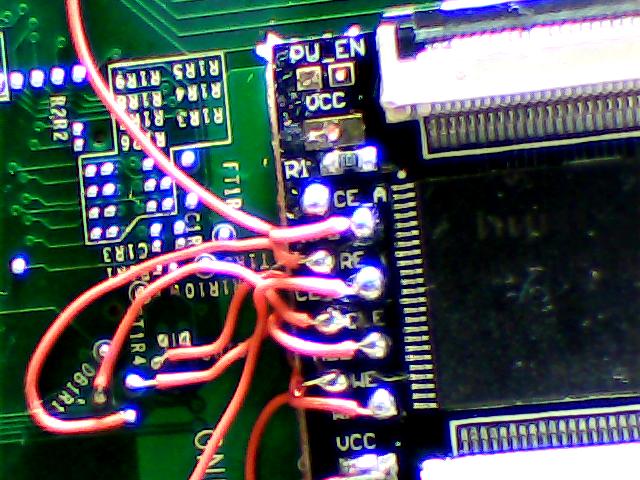

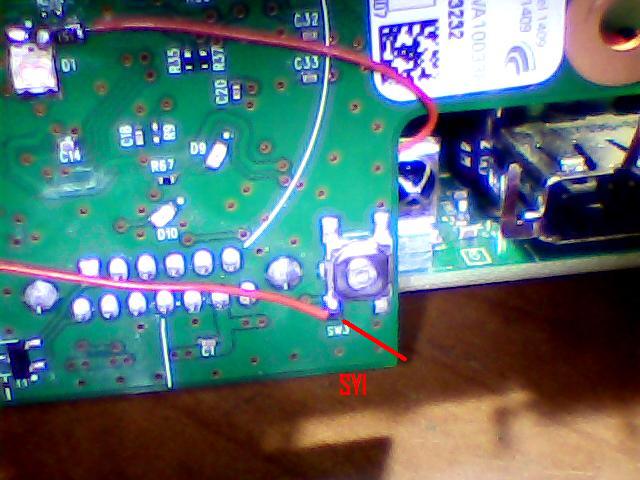

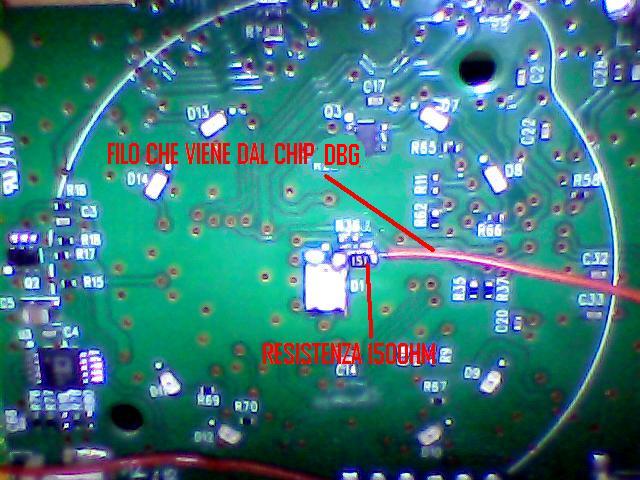

effettuato le modifiche, ecco come sono rimasto...mi manca il punto CEO da collegare al matrix...vedi se tutto ok:

Nome: Immagine 005.jpg
Visite: 140
Dimensione: 61.9 KB

Nome: Immagine 001.jpg
Visite: 125
Dimensione: 64.5 KB

Nome: Immagine 002.jpg
Visite: 131
Dimensione: 52.5 KB

Nome: Immagine 003.jpg
Visite: 133
Dimensione: 76.3 KB

Nome: Immagine 004.jpg
Visite: 122
Dimensione: 77.2 KB

fammi sapere e grazie per l'enorme pazienza...nonno zeruel ;-)

**xboxbs** · 15-10-13

seguo con attenzione...quando funzionerà tutto però devi fare un bello schema finale

**mimmos82** · 15-10-13

Originariamente Scritto da xboxbs

seguo con attenzione...quando funzionerà tutto però devi fare un bello schema finale

esatto, con piacere!

**zeruel85** · 15-10-13

Verifica la continuità col tester tra il pin 9 della NAND e la pista che vuoi tagliare (grattando via la solder mask ovviamente). Penso sia giusto come dici comunque.

Per il resto mi pare che ci siamo...

**mimmos82** · 15-10-13

Originariamente Scritto da zeruel85

Verifica la continuità col tester tra il pin 9 della NAND e la pista che vuoi tagliare (grattando via la solder mask ovviamente). Penso sia giusto come dici comunque.

Per il resto mi pare che ci siamo...

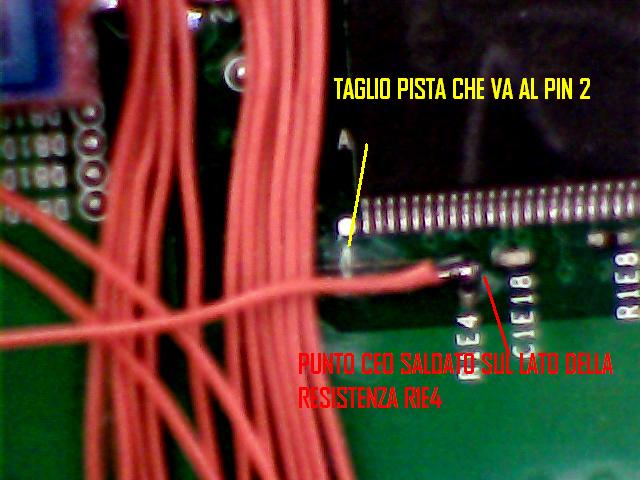

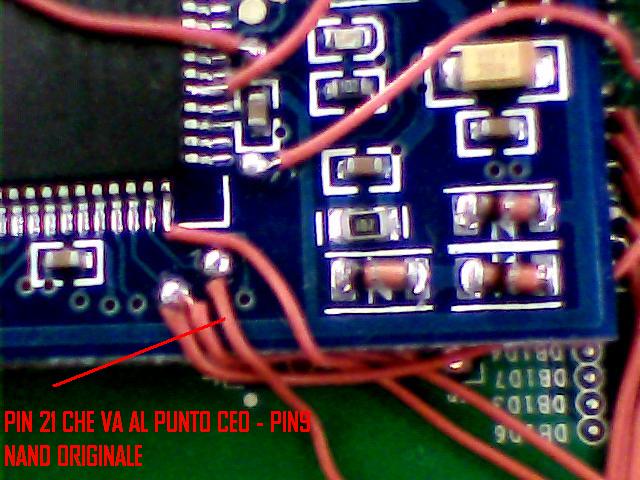

continuità verificata OK! Taglio effettuato e verificato la continuità mancante, OK! Adesso mi manca di flashare l'ecc sulla nand secondaria e il freeboot (che ho già generato: istruzioni?

foto

Nome: 16.jpg
Visite: 398
Dimensione: 61.0 KB

Nome: 15.jpg
Visite: 113
Dimensione: 44.9 KB

**zeruel85** · 15-10-13

Direi che ci siamo. Attacca la spina e a console spenta inizia a vedere se switcha le due NAND (lo noti dal led rosso sul ROL naturalmente). Sulla secondaria, visto che hai già la cpu key, flasha direttamente il freeboot, Xell puro non ti serve a nulla.

**mimmos82** · 15-10-13

Originariamente Scritto da zeruel85

Direi che ci siamo. Attacca la spina e a console spenta inizia a vedere se switcha le due NAND (lo noti dal led rosso sul ROL naturalmente). Sulla secondaria, visto che hai già la cpu key, flasha direttamente il freeboot, Xell puro non ti serve a nulla.

Primo problema: appena collego la corrente si accende il led rosso...che controllo?

P.S.
non ho ancora flashato il matrix col timing di ilario, procedo nel flash prima?
