Corona v2 solo beep dopo programmazione timing squirt

**markolino91** · 11-04-13

Salve ragazzi ! mi è capitata una cosa alquanto strana, avevo appena finito di ultimare un rgh su una corona v2 ma i tempi di glitch erano parecchio lunghi , ho quindi deciso di riprogrammare lo squirt con altri timing , la console dopo questa procedura è morta!
Ho già provato a dissaldare il chip e resettare la nand.
Aiutatemi sono disperato

**The Pusher** · 11-04-13

Foto grazie.

**scienzy** · 12-04-13

Hai dunque provato a rimettere la nand originale?

Hai provato a reimpostare i timing di prima?

Più che timing penso ci fosse qualche difetto nell'installazione hardware...

**markolino91** · 12-04-13

Originariamente Scritto da scienzy

Hai dunque provato a rimettere la nand originale?

Hai provato a reimpostare i timing di prima?

Più che timing penso ci fosse qualche difetto nell'installazione hardware...

Ho provato a riprogrammare la nand e non va più in lettura e scrittura
Stasera posterò le foto .
Riprogrammati timing precedenti e dissaldato il chip.
Sono convinto che qualche condensatore vicino al physon sia andato.
La cosa che non funzioni più in lettura e scrittura non mi piace affatto

**darkmod** · 12-04-13

Originariamente Scritto da markolino91

Ho provato a riprogrammare la nand e non va più in lettura e scrittura
Stasera posterò le foto .
Riprogrammati timing precedenti e dissaldato il chip.
Sono convinto che qualche condensatore vicino al physon sia andato.
La cosa che non funzioni più in lettura e scrittura non mi piace affatto

Io sarei più orientato su un problema di installazione. Posta le foto e ne parliamo

**Armand** · 12-04-13

si infatti..secondo me hai tranciato qualche pad su U1D1

**markolino91** · 13-04-13

Dimensione Max foto???

**darkmod** · 13-04-13

1280x960. Vai

**markolino91** · 13-04-13

ecco 2 delle foto

**markolino91** · 13-04-13

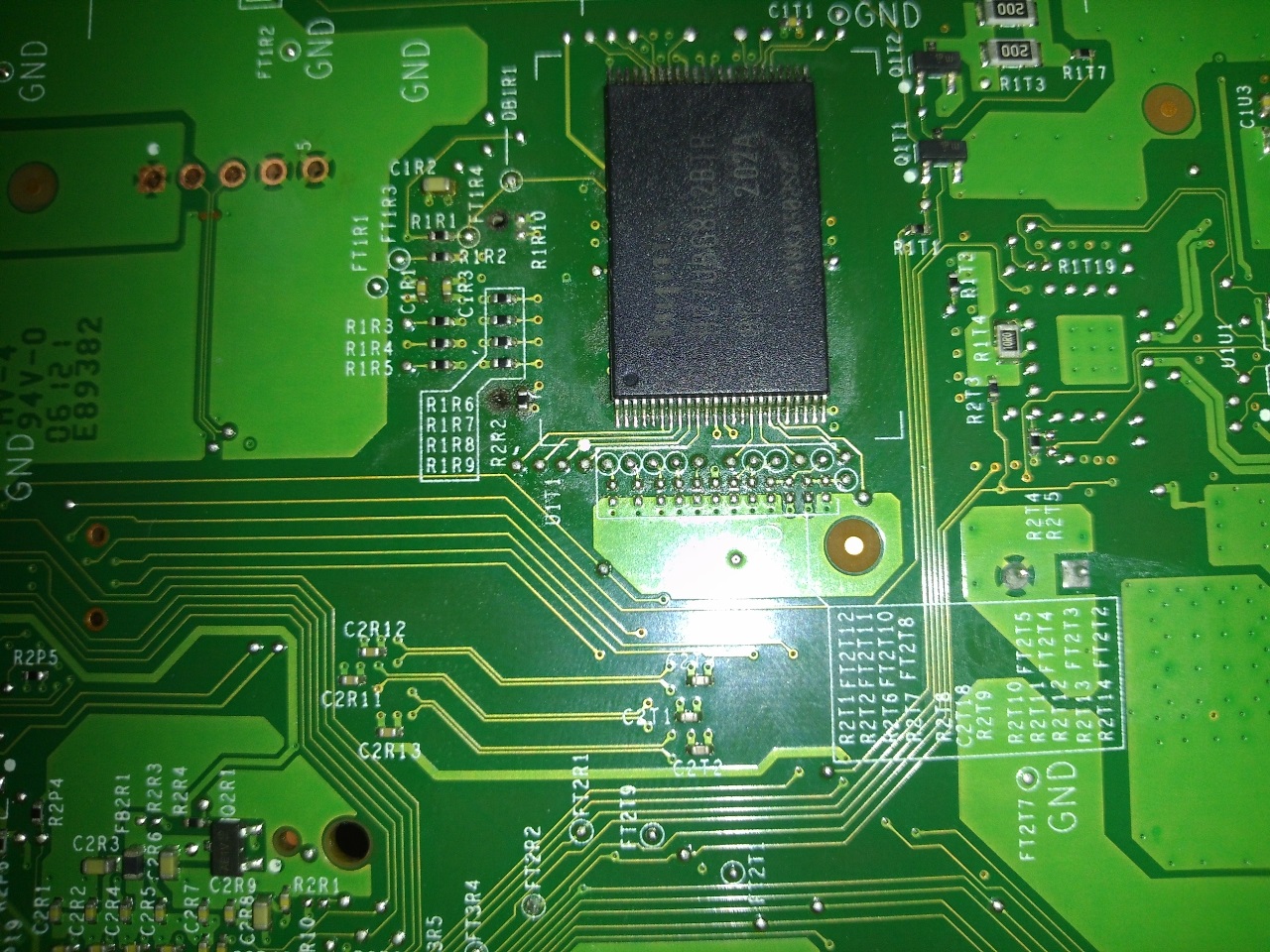

Corona v2 solo beep dopo programmazione timing squirt-p_20130413_174408.jpg

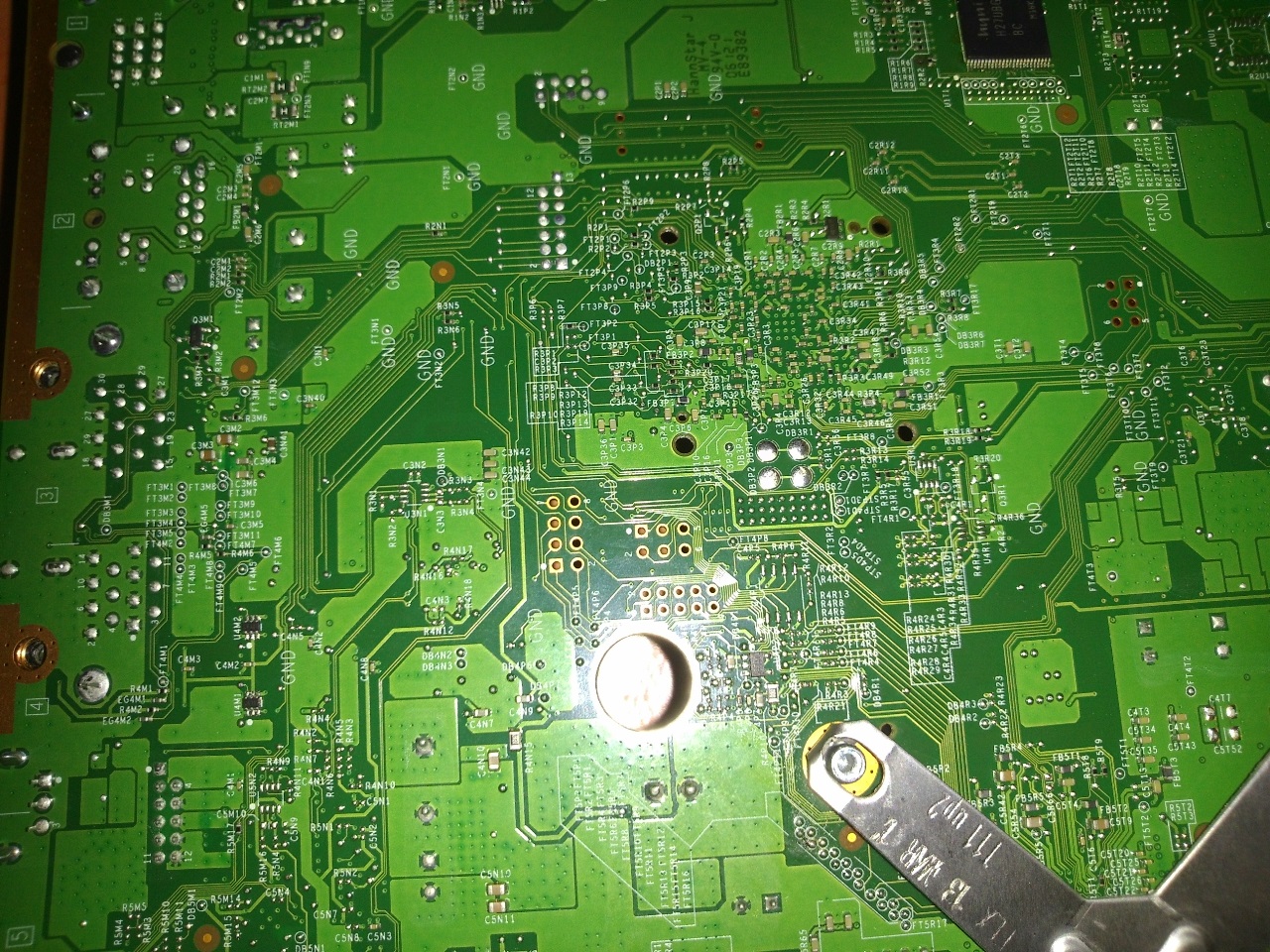

Corona v2 solo beep dopo programmazione timing squirt-p_20130413_174436.jpg

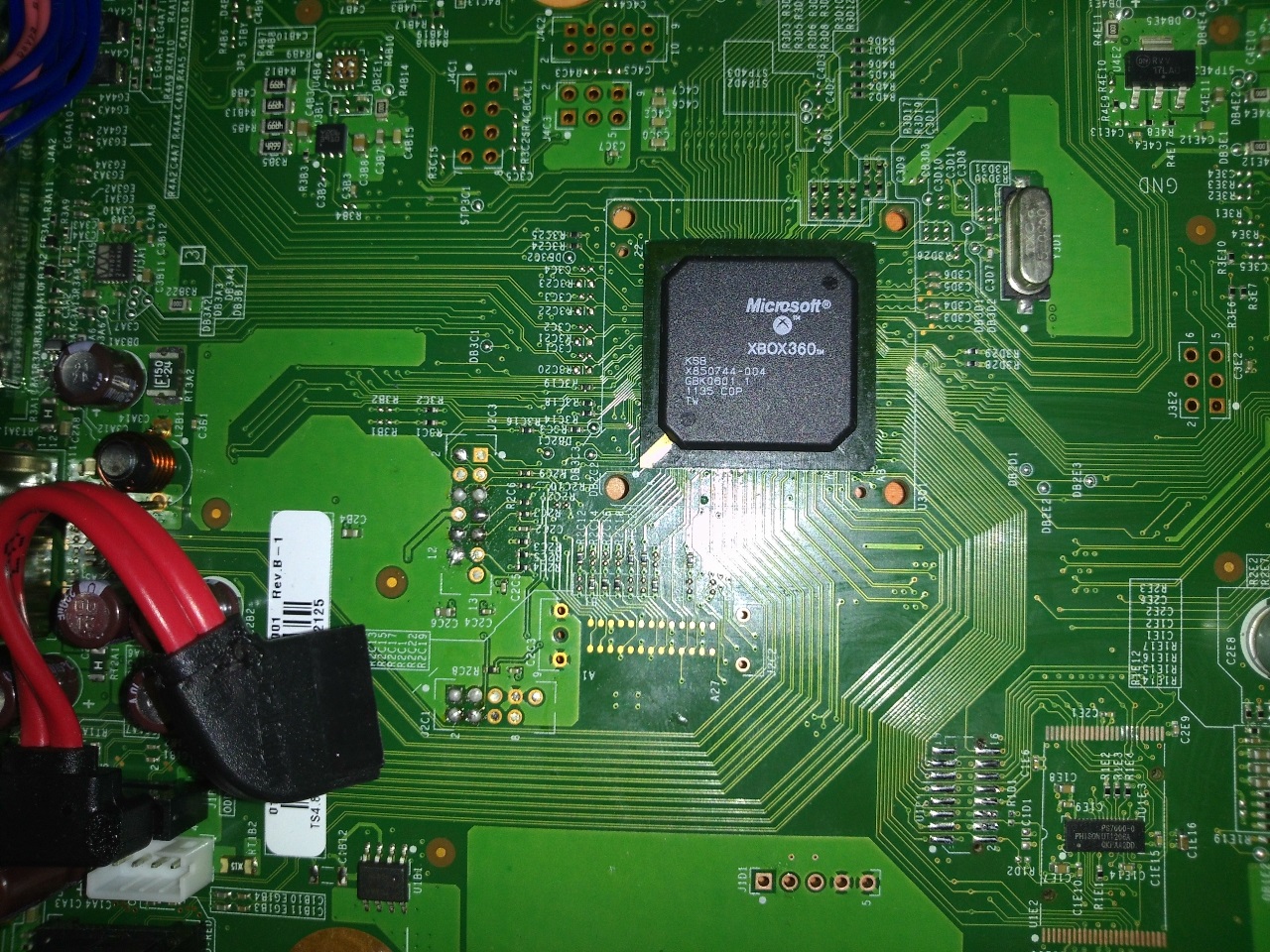

Corona v2 solo beep dopo programmazione timing squirt-p_20130413_174448.jpg

**markolino91** · 13-04-13

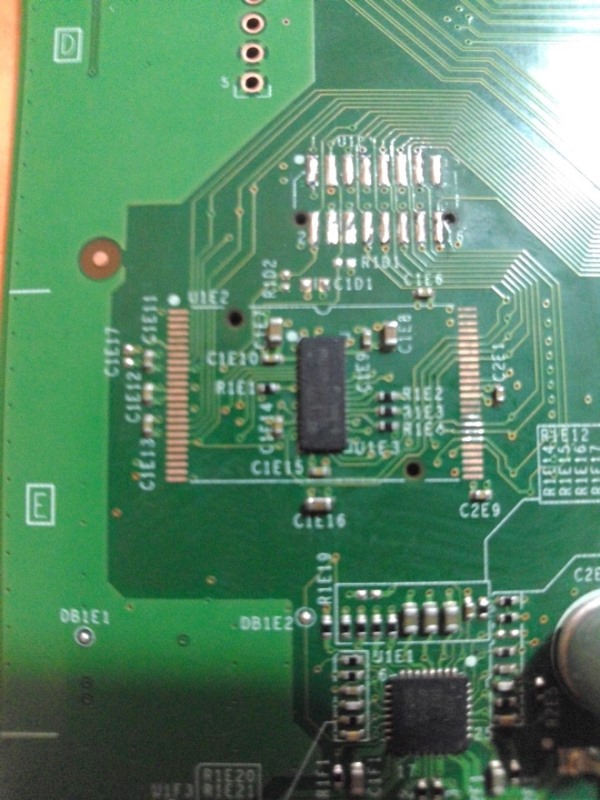

Corona v2 solo beep dopo programmazione timing squirt-p_20130413_174147.jpg

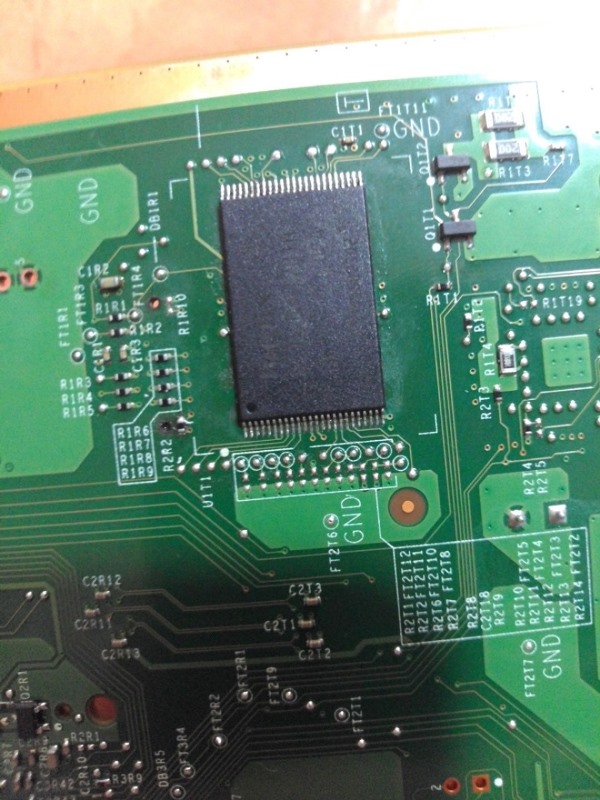

Corona v2 solo beep dopo programmazione timing squirt-p_20130413_174213.jpg

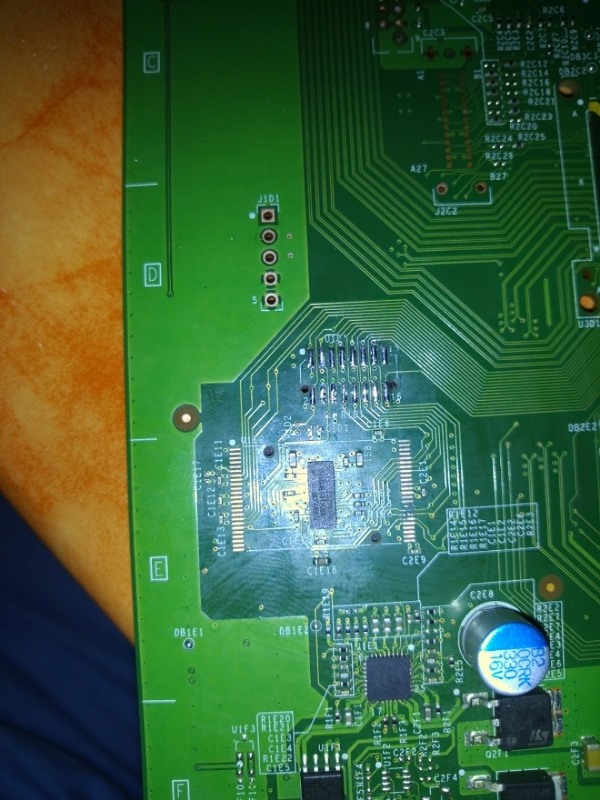

Corona v2 solo beep dopo programmazione timing squirt-p_20130413_174514.jpg

Vorrei precisare che come kit per la lettura scrittura ho usato un prodotto alquanto sconosciuto chiamato nando, si usa con una strip line che ho dissaldato per fornirvi una migliore visibilità delle piste della console.

**hiras** · 13-04-13

dai un'occhiata a questo thread e vedi se ti può essere d'aiuto:

soluzione al post 19

[URL="http://www.consoleopen.com/forum/hardware-xbox360-e-xbox-360-slim/12038-corona-v2-beep-ma-non-parte.html"]link[/URL]

**markolino91** · 13-04-13

ok

grazie!

**markolino91** · 13-04-13

ho grattato e testato la continuità... avrei preferito non ci fosse ma è presente quindi il problema non sta li... almeno credo
mi riferisco ai punti vicini al phison.
Non riesco a capire invece dov'è saldato il filo dietro la piastra

**hiras** · 13-04-13

se ti riferisci alla foto del post 19 nel link indicato quello è il fix sull'R4P4 quando questo salta in fase di saldatura.

l'R4P4 e il punto alternativo al c5r11 per l'rgh

**markolino91** · 15-04-13

AGGIORNAMENTO:
Niente da fare purtroppo...altre idee??

allora ancora non sono riuscito a fare la prova ma la farò tra pochissimo! vi tengo aggiornati
