Rgx con squirt su Falcon

**pigma** · 06-03-13

Originariamente Scritto da darkness07

Vi posto di seguito la foto dell'installazione. Dunque dici che la luce fioca è dovuta a una poca compatibilità dello squirt con la xbox fat?
Non può essere che ho collegato male le due masse (vedi foto)?
Allegato 9479
Oppure ho sbagliato con l'ecc siccome non vedo alcuna voce in autogg con scritto rgx...

Nella foto non si vede bene, prova ad usare sia per vcc che per gnd cavi awg24 ! Perchè due gnd non basta uno sulla carcassa ??

**darkness07** · 07-03-13

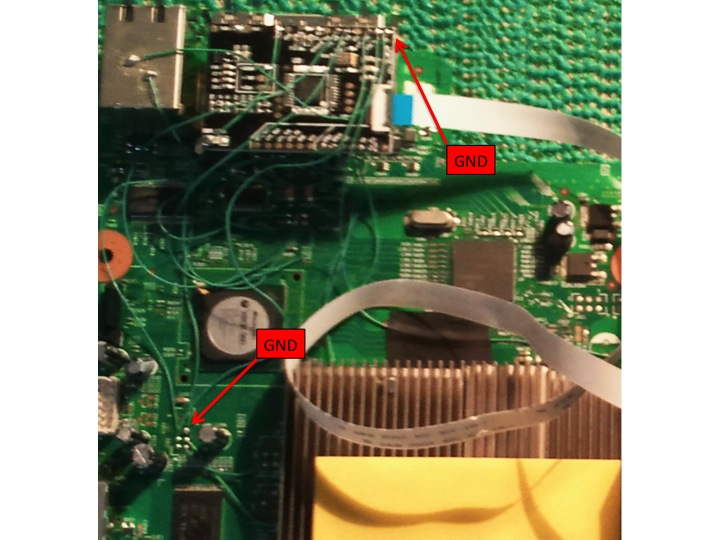

Rgx con squirt su Falcon-diapositiva1.jpg

Dove collego questi due punti?
Quanto lungo deve essere l'RST e dove lo faccio passare? Grazie

**Baccello** · 07-03-13

Ho usato più volte lo Squirt 1.2 su FAT senza problemi io, e come ti è già stato consigliato disabilito il clock del chip e uso quella della mobo. Ricorda di abilitare Slim sullo Squirt e non FAT.

**darkness07** · 07-03-13

Originariamente Scritto da Baccello

Ho usato più volte lo Squirt 1.2 su FAT senza problemi io, e come ti è già stato consigliato disabilito il clock del chip e uso quella della mobo. Ricorda di abilitare Slim sullo Squirt e non FAT.

Seguirò il consiglio. Mi puoi rispondere alla domanda precedente? Grazie

**stef00** · 07-03-13

ciao non servono 2 gnd, metti solo cavi + doppi per vcc e gnd e ricorda di non usare lpt_gnd (che per un bug di costruzione dello squirt non è collegato a niente), ma uno degli altri 2 gnd, se lo attacchi alla porta av o sulla piastra è indifferente, ti consiglio sulla porta av perchè il punto sulla piastra è durissimo da fondere... comunque lo squirt lo uso anche sulle fat tranquillamente, ho preso uno stock da 50...

P.S: lo schema che ti ha mandato nexus all'inizio non è per rgh2 (che tu devi fare), quindi prima di tutto carica il bitstream rgh2_cle della squirt (oppure prova gli altri rgh2 di solito il cle lo uso su jasper però fai qualche prova) e poi collega sda e scl come sulle slim e non attaccare il pll_bypass, per il resto procedi come da schema

Ti avverto che l'rgh2 sulle falcon è infame, potresti avere molti freeze oltre che i lunghi tempi di boot, ma non mollare subito la spugna potresti avere una falcon fortunata che non ha di questi problemi con rgh2

**darkness07** · 07-03-13

Originariamente Scritto da stef00

ciao non servono 2 gnd, metti solo cavi + doppi per vcc e gnd e ricorda di non usare lpt_gnd (che per un bug di costruzione dello squirt non è collegato a niente), ma uno degli altri 2 gnd, se lo attacchi alla porta av o sulla piastra è indifferente, ti consiglio sulla porta av perchè il punto sulla piastra è durissimo da fondere... comunque lo squirt lo uso anche sulle fat tranquillamente, ho preso uno stock da 50...

P.S: lo schema che ti ha mandato nexus all'inizio non è per rgh2 (che tu devi fare), quindi prima di tutto carica il bitstream rgh2_cle della squirt (oppure prova gli altri rgh2 di solito il cle lo uso su jasper però fai qualche prova) e poi collega sda e scl come sulle slim e non attaccare il pll_bypass, per il resto procedi come da schema

Ti avverto che l'rgh2 sulle falcon è infame, potresti avere molti freeze oltre che i lunghi tempi di boot, ma non mollare subito la spugna potresti avere una falcon fortunata che non ha di questi problemi con rgh2

Quindi per le gnd collego solo il punto gnd nell'angolo dello squirt con la porta video?
Ê normale che la lucina dello squirt sia fioca e che non emetta rumore come accade per le slim?
Quanto lungo e dove lo faccio passare il cpurst? Grazie

**darkness07** · 07-03-13

Help me! Grazie

**stef00** · 07-03-13

Che sia fioca non è normale, ma il rumore non lo deve fare. L'hai programmato bene? Misura le tensioni tra i vari piedini del regolatore sul chip e gnd devono essere uno 3.3 uno 1.8 e uno 0( è gnd). Il capurst fallo passare da sopra al convogliatore bianco e fallo di 30cm. Usa il clock da scheda madre e non l'oscillatore.

**darkness07** · 07-03-13

A breve ti posto i risultati!
P.s. come elimino la resistenza R12?

**stef00** · 07-03-13

Inondala di stagno e usando il saldatore di lato se ne viene

**darkness07** · 07-03-13

Ho fatto i collegamenti. Le ventole fanno l'accelerazione tipica del glitch ma il led debug non si accende! Non ho collegato il CLK perché non ho capito bene il punto sulla piastra, puoi dirmelo? Posso ponticellare R12 invece di eliminarla del tutto? Ad ogni modo ti posto le foto: perchè non si accende il led? Grazie infinite!

**darkness07** · 07-03-13

Dopo i collegamenti collego la Xbox con cavo HDMI e la accendo dal tasto principale...
P.s. il cavo rosso nelle foto l'ho invertito con il nero per motivi di lunghezza (avevo solo quelli) ma non credo sia un problema, i collegamenti sono rispettati!
Aiutooooo

**wacjoker** · 07-03-13

Originariamente Scritto da darkness07

Dopo i collegamenti collego la Xbox con cavo HDMI e la accendo dal tasto principale...
P.s. il cavo rosso nelle foto l'ho invertito con il nero per motivi di lunghezza (avevo solo quelli) ma non credo sia un problema, i collegamenti sono rispettati!
Aiutooooo

Allora come di è gia stato detto, elimina la resistenza R12 e collega il clock alla schema madre nel punto che ti ho indicato in figura:
[url]http://img6.imageshack.us/img6/6702/vytusazy.jpg[/url]
Naturalmente hai già programmato il chip con i timing appositi per RGH2 e falcon??

**darkness07** · 07-03-13

Si già programmato!
Posso ponticellare la resistenza invece di eliminarla?

**wacjoker** · 07-03-13

Originariamente Scritto da darkness07

Si già programmato!
Posso ponticellare la resistenza invece di eliminarla?

NOOOOO!! devi eliminarla...intanto se poi vuoi ri-abilitare l oscillatore basta fare un ponticello con lo stagno, dato che la resistenza è a 0!

**darkness07** · 07-03-13

Fatto come dite ma il led ancora non si accende. ???

**wacjoker** · 07-03-13

A questo punto prova ad usare un altro chip!!
Io ti consiglieri di seguire questa guida:
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/9265-matrix-v1-installazione-tipica-rgh2-ottimi-tempi-di-avvio.html[/url]

**darkness07** · 07-03-13

Ma il led si deve accendere vero? Anche se le ventole fanno il tipico rumore?

**nexus** · 07-03-13

scusa vero ho postato uno schema per RGH1

...leggendo bene è RGH2 e mi sono confuso....io ti consiglio lasciar perdere l'rgh2 su falcon...io la feci e sempre freeze e in dash si bloccava....messa originale perchè non conveniva

**darkness07** · 07-03-13

Adesso aspettando circa 5 min ho notato che ogni tanto si accende il led ma non ad intervalli regolari e non in concomitanza con le ventole. Xell a video lo devo vedere?
