problema programmazione squirt con slave board

[p01s0nhack]

Si, mi debugga a intervalli regolari, poi ieri per la prima volta dopo un pò ha smesso di debuggare ma non è partito nulla.
In linea di massima debugga ma non glitcha, casomai appena rientro posto foto...intanto avete qualche idea?
Il freeboot, flashato tramite nandx e il comando scrivi nand su jrunner va bene...

Inviato dal mio GT-P6800 con Tapatalk 2

[dottorniù]

scusate per l'ot e grazie per le risposte.... ora ho capito. Non avevo mai usato autogg ma sempre jrunner e di solito programmo il chip prima di iniziare quindi prima di leggere la nand e quando selezionavo
la programmazione del cpld con corona mi si attivavano sempre i timing e rimava grigio la selezione rgh2..... grazie a tutti e scusate ancora per l'ot.

quello che pensavo io, eppure la sintassi che digito è perfettamente corretta eppure mi dà syntax error...
ad esempio, se il timing è rgh_corona_minusone_nr.svf, digito la stessa identica stringa preceduta dal comando svf.
mi era venuto sto dubbio in quanto sta corona v1 non mi glitcha neanche a morire, chip sempre lampeggiante, come timing uso corona minusone nr, ne conoscete qualcuno più adatto?

Anche io avevo avuto un problema simile appena messo urjtag...... dove hai scompattato i bitstream? devono stare nella stessa cartella dell'eseguibile di urjatg e non nella cartella data.

spero di esserti stato utile

[p01s0nhack]

Li ho messi nella cartella data come da guida...allora è un problema di percorso?

Inviato dal mio GT-P6800 con Tapatalk 2

[Tommino81]

prova a lasciarli sia in data che dove hai l'eseguibile e posta uno screen se riesci !
se il chip non si programma come si deve la vedo dura che glitchi sta consolle
per il tempo di programmazione "esempio- jrunner e cr3 ci mette tipo 3/4 secondi"
con lo squirt credo sia + veloce
fai cosi' come suggerito sopra e al limite posta uno screen di ujrtag
e fai caso alla luce del chip se si accende mentre lo programmi!

[dottorniù]

Anche io ho seguito la guida del forum e mettendo i bitstream in data mi dava syntax error, poi controllando la guida ufficiale diceva di metterli in radice della cartella dove sta urjatg e così a me ha funzionanto....

[p01s0nhack]

Ok, provo e vi aggiorno...sn tre giorni che monto, smonto e risaldo sto chip e i vari cavi

Inviato dal mio GT-P6800 con Tapatalk 2

[Tommino81]

e lo so' ! ma se non sei sicuro che il chip sia programmato correttamente, puoi pure fare 100 istallazioni !

[p01s0nhack]

Infatti tommy, ora provo a ricaricare i timing.
Ma il chip lampeggia regolarmente anche se è vuoto?

Inviato dal mio GT-P6800 con Tapatalk 2

[Tommino81]

i chip "quando arrivano , non sono programmati" se li colleghi al flat e al pc vedrai la lucina accesa "significa che è vuoto" poi appena li programmi la luce si spegne!
tu adesso cerca di capire se sto chip si programma correttamente e posta uno screen un immagine cosi' capiamo se ci sono errori in fase di programmazione!
a sto punto sarebbe buono anche t postassi una immagine in alte risoluzioni del chip "non mi interessa l'istallazione per adesso " solo il chip
poi dopo esserci accertti che il chip sia ok!
passiamo all'istallazione e tutto il resto !

[p01s0nhack]

sai da cosa è nato l'inghippo?
pensavo che la luce del chip, anche se vuoto fosse più forte, invece i ragazzi mi hanno spiegato che il led ha una luce debolissima.
non mi sono quindi accorto se all'atto della programmazione il led si fosse spento, autogg mi diceva ok e io pensavo lo fosse.
ora vorrei procedere in questa maniera, vorrei cancellare completamente il chip e poi riscriverlo pulito, sai se c'è qualche tool che
mi puó aiutare?
360gc prog non riesco a farlo andare, non so che porta impostare per fargli vedere il chip...

[Tommino81]

usa auto gg!
per programmare il chip!
o non puoi per qualche motivo ?

[dottorniù]

Cercavo anche io in questi giorni un sistema per fareun'era del chip. Controllando il rst di urjatg non ho trovato niente di utile..... A quanto pare l'era se non è ancora supportato dal jtag. Per quel che sono riuscito a capire per fare un frase bisogna collegare il chip alla lpt.


Non conosco bene sto chip e quindi tutto quello che ho detto potrebbe non essere vero......

[Tommino81]

no ho capito a che pro fare un erase "quando con autogg si programma tranquillamente"
e se non dovesse dalle scritte risali anche al perchè "ergo se programmatoo fino al 99% non è programmato correttamente"
qyuindi se lui attacca auto gg e lo slave programmer con cavo flat siamo già a metà dell'opera, se poi mi dice che problemi continua a avere risolviamo! "ove si può.

[p01s0nhack]

appena torno posto foto tommy, intanto grazie mille, sei un santo

[Tommino81]

non ho fatto nulla ancora !
e sono un santo?
vabbe' quando vuoi posta e vediamo dove stà l inghippo "screen di autogg in fase di programmazzione chip . e se riesci na foto del chip "ripeto per adesso non importa vedere l'istallazione"
concentriamo sul chip e la sua programmazione!
poi dopo su tutto il resto!

[p01s0nhack]

santo per la pazienza...e sempre disponibile, come mi hai dimostrato in più di una occasione

[p01s0nhack]

Tommino ho risolto...cm mi ha suggerito dottorniù, ho spostato il timing corona minusone nr dalla cartella data alla directory principale di urjtag, ho impartito i comandi esatti, si è accesa la luce verde di avvenuta programmazione e poi ho provato il chip.
È partita subito, però ho fatto altri avvii e ora non parte subito, ci sono dei miglioramenti da fare.
Se mi dai una mano, apro un thread apposta e cerchiamo di configurarla assieme al meglio.
L'ultima cosa è cercare di capire autogg perchè pur dandomi una percentuale del 100% non me lo caricava.

Inviato dal mio GT-P6800 con Tapatalk 2

[Tommino81]

Be non credo ci sia bisogno di aprire un ' altro thread ! Posta qui ormai
Lunghezza posizione e condensatore attivo!


Inviato dalla mia Tommy_caverna usando segnali di fumo!

[dottorniù]

Fai una foto dell'installazione e vediamo cosa si può fare....

[p01s0nhack]

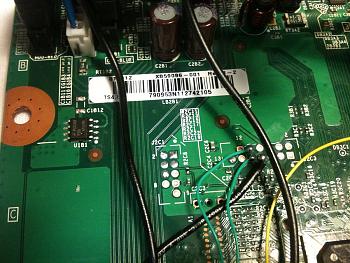

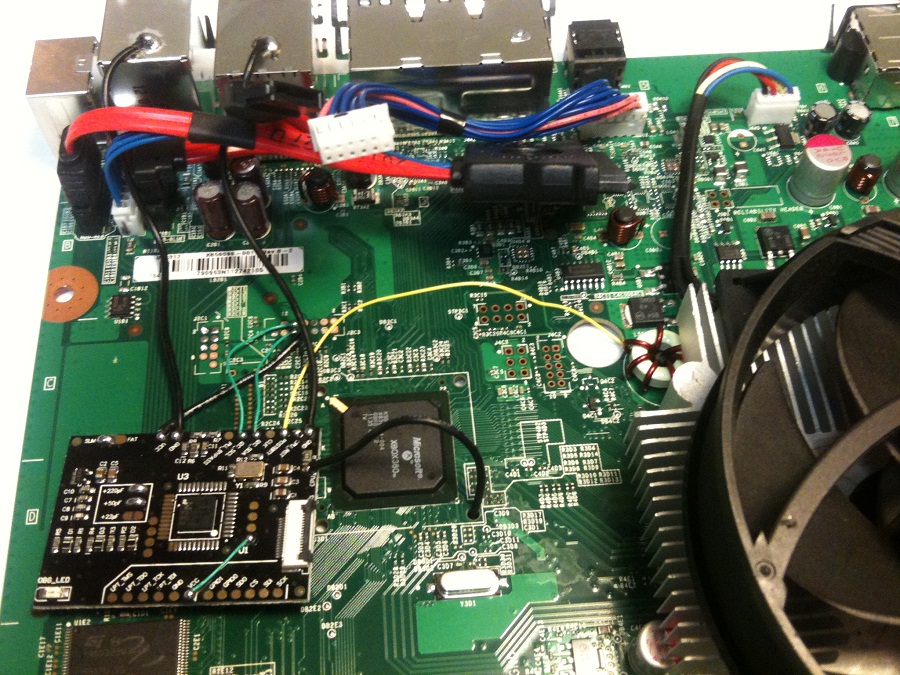

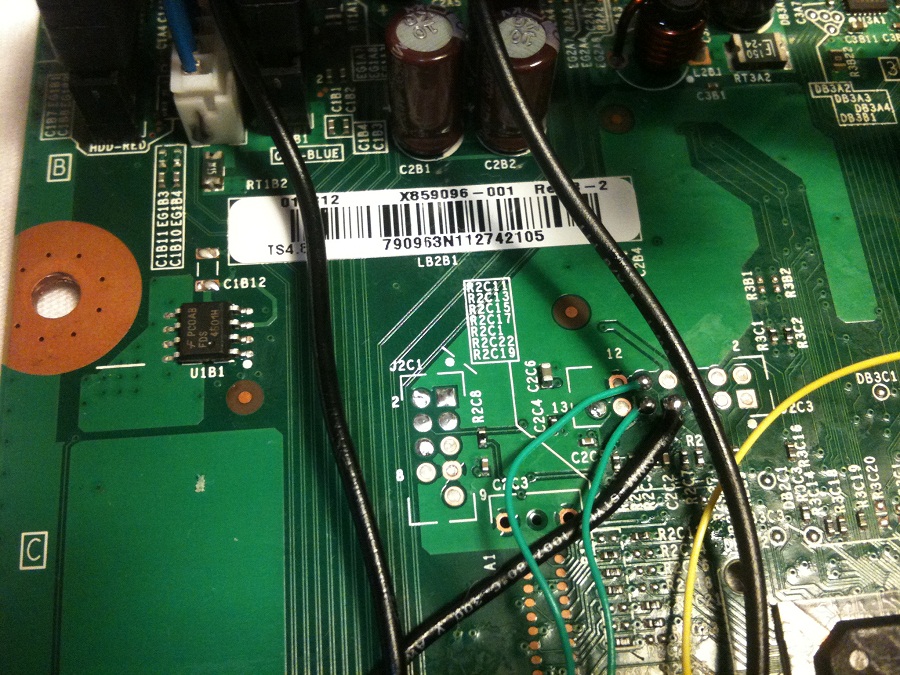

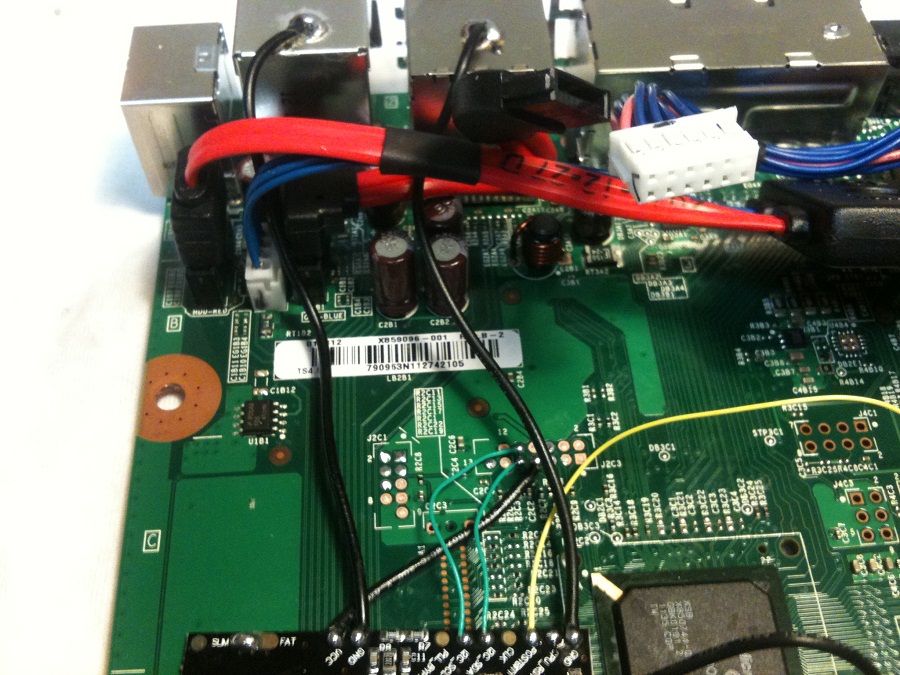

ecco le foto e un breve riepilogo:
corona v1 250 gb
nand senza bad block, dump effettuato con nand x e jrunner
freeboot creato con jrunner e flashato sempre tramite nand x
come cavo ho usato awg24 per il reset, ground e vcc

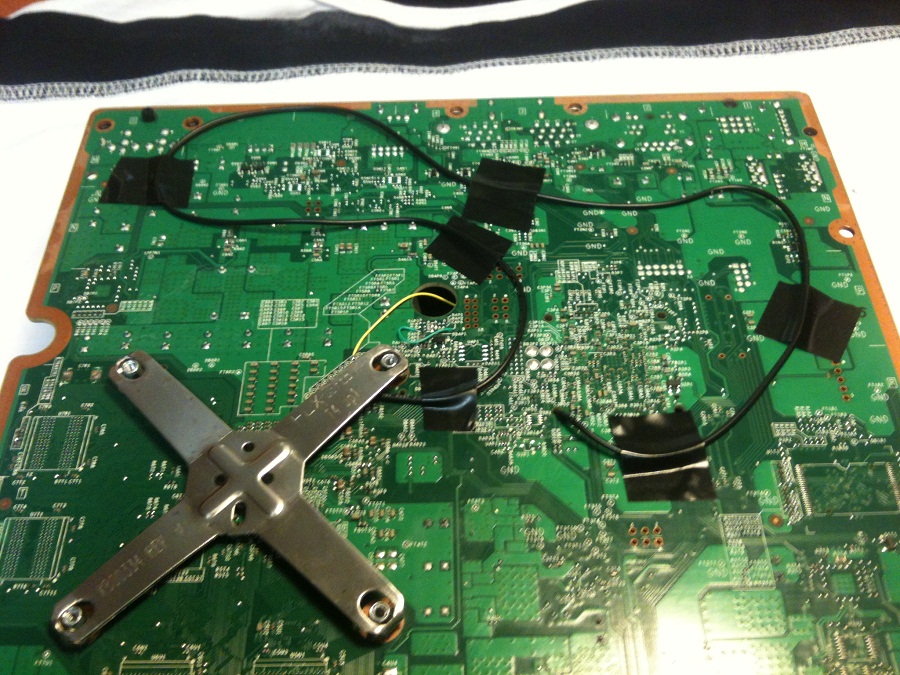

il reset è di 56 cm, tutti gli altri cavi lunghi il necessario
timing corona minusone nr caricato con urjtag e slave board

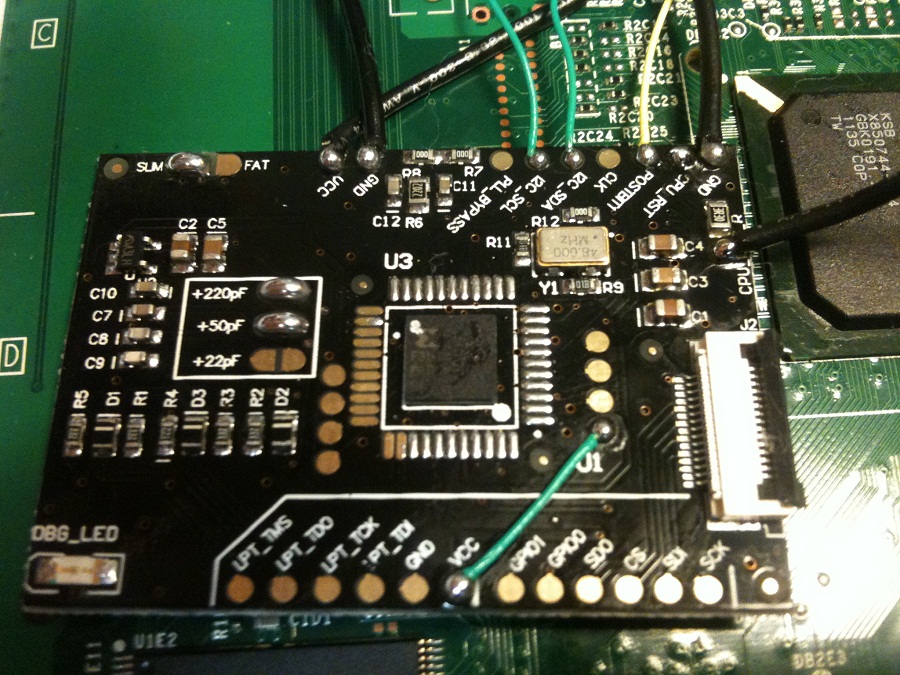

condensatori attivi 220+50
ho saldato il reset sulla piazzola con resistenza integrata, ma penso che per corona non vada bene, quindi se mi date l'ok la tolgo e lo metto sul classico.
da notare che a volte il chip smette di lampeggiare ma non glitcha...

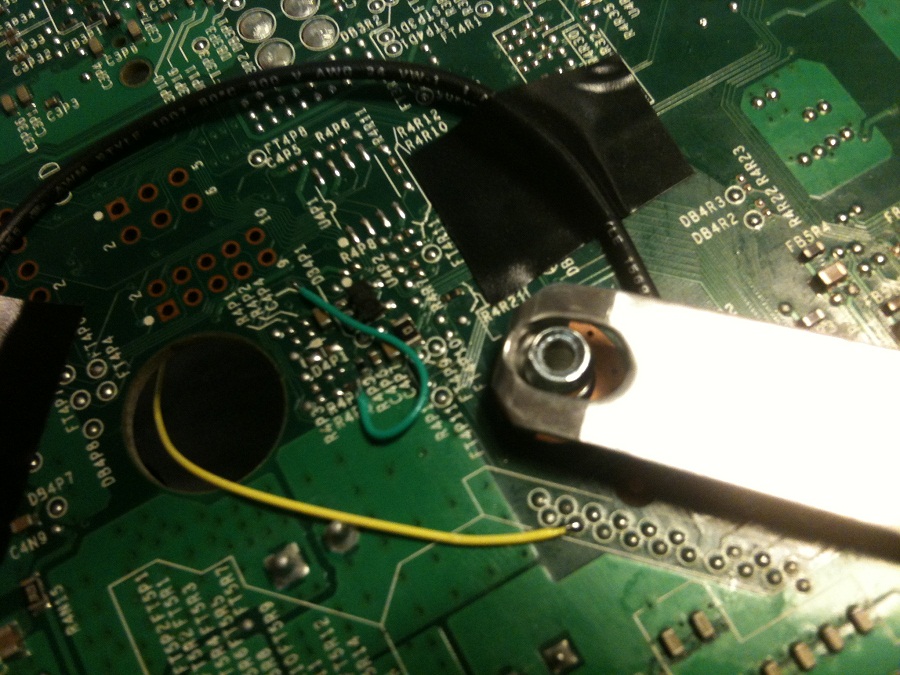

il ponticello che vedete sul reset si è reso necessario causa piazzola saltata (grazie a carloss per l'aiuto)
a voi la parola
