Materiale per fare RGH

**The Pusher** · 08-12-12

Il chip allora è gia' programmato, quindi hai un problema in meno

Basta che ponticelli "slim" ed il cond da 220pF

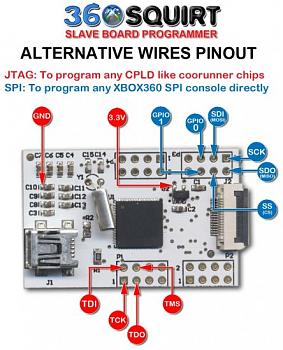

Per dumpare la nand ecco i collegamenti fra slave e motherboard, cosi' non aspetti la flat nuova:
Non preoccuparti se in sta foto la slave è bianca

Materiale per fare RGH-360squirt.slave__51800.jpg

**piccolomissilino** · 08-12-12

Pusher , ma scusa come fai a dire che è programmato?
capito per abilitare la slim ed 220pf
su uno schema ho letto che se non voglio abilitare il dual boot dovrei fare un ponte su VCC a PAD4 devo farlo o no? non voglio fare il dual Nand.

LO schema che tu mi ai girato immagino che serva per programmare lo Squirt senza cavo slave giusto? visto che mi è arrivato rotto in 3 pezzi.
quindi io procedo così collego i cavi tra il programmatore e lo squirt ho notato che ci sono delle lettere colorate ad esempio il SCK nello schema sopra è blu invece sullo squirt va nella posizione dove nei vari diagrammi è evidenziato di rosso. me ne frego e seguo la disposizione delle lettere?
Altra cosa il VCC corrisponde ai 3,3V giusto?

Ultima cosa tutta una volta collegato tutto ? ho letto che devo far riconoscere al pc l'hardware quindi installare i driver ed eventualmente programmare lo squirt ma ne parliamo dopo.
attendo tue news

**The Pusher** · 08-12-12

vuole dire che poiche' te lo ho inviato io posso dirti che erano tutti preprogrammati per corona.
Lo schema che ti ho postato è per leggere completamente la nand con quello che hai adesso, senza aspettare il cavo flat che ti mandiamo lunedi' per posta.
Il vcc corrisponde al 3.3.

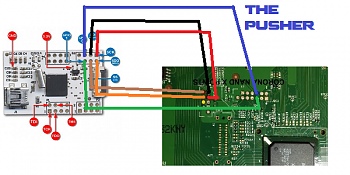

Leggi e programma la nand utilizzando la slave senza flat ( o se vuoi aspettare il flat e poi farlo non cambia nada a me). Non devi collegare i cavi fra slave (nella foto) e squirt, faresti unìoperazione in piu'. Collega i punti della slave alla scheda madre e leggila e programmala. tira sei fili fra la slave e la scheda madre seguendo sto schema che ti ho fatto:

**piccolomissilino** · 08-12-12

ok grazie ma per i programmi tutti questi necessari?

ho attaccato lo slave al cavo mini usb è mi ha installato la schedina senza chiedermi i driver.

ho guardato su xbins ma non ne trovo alcuni.

- i file necessari alla sua programmazione direttamente dal Sito Ufficiale: CLICCA
- il programma urjtag per poter programmare il nostro Chip: CLICCA
- il programma Squirter reperibile direttamente dal Sito Ufficiale: CLICCA
- il programma NandPro 3.0 o superiore: CLICCA
- i Driver per il riconoscimento della Slave Board: CLICCA
- il programma Multi Builder 0.83 o superiore reperibile su Xbins (CLICCA) o in rete
- stagnatore, stagno e tutto il materiale per lavorare sullo Scheda Madre della nostra console

**zeruel85** · 08-12-12

C'è scritto chiaramente "i driver per il riconoscimento della slave board"..

Inviato dal mio GT-I8150 con Tapatalk 2

**piccolomissilino** · 08-12-12

Allora ho usato Autogg per leggere la Nand ma non riconosce la USB. Eppure il driver e installato correttamente.

Ho collegato i 6 fili calla scheda madre al programmatore.

Ho attaccato l'alimentazione della xbox MAsenza accenderla.

Ma nel programma AutoGG il bollino della porta USB e rosso
Consigli?

**The Pusher** · 08-12-12

Hai selezionato squirt come reader dal programma?
Posta foto installazione.
I driver della slave li hai installati?

**brunosso** · 08-12-12

Originariamente Scritto da piccolomissilino

Allora ho usato Autogg per leggere la Nand ma non riconosce la USB. Eppure il driver e installato correttamente.

Ho collegato i 6 fili calla scheda madre al programmatore.

Ho attaccato l'alimentazione della xbox MAsenza accenderla.

Ma nel programma AutoGG il bollino della porta USB e rosso
Consigli?

I fili da collegare sono 7. Secondo me hai dimenticato la massa gnd

Inviato dal mio B63M con Tapatalk 2

**The Pusher** · 08-12-12

Non te la ho segnalata nello schema, ma sottointendevo tu la attaccassi

**piccolomissilino** · 09-12-12

la gnd non lo collegata perché nello schema ci sono tanti altri collegamenti e dal messaggio avevo capito collega i sei fili che ti ho disegnato e non ho capito che ci voleva anche il gnd.
Provo e vi faccio sapere

Grazie

**darkness07** · 09-12-12

Ragazzi scusate ma io non ho ancora capito cosa comprare per fare l'RGH.
Vorrei prendere dei materiali universali, con i quali posso fare rgh su qualsiasi console.
Sui tutorial c'è scritto, rgh con questo, rgh con quello, mi dite cosa devo comprare, datemi i nomi dei componenti.
Grazie. Saluti

**brunosso** · 09-12-12

Originariamente Scritto da darkness07

Ragazzi scusate ma io non ho ancora capito cosa comprare per fare l'RGH.
Vorrei prendere dei materiali universali, con i quali posso fare rgh su qualsiasi console.
Sui tutorial c'è scritto, rgh con questo, rgh con quello, mi dite cosa devo comprare, datemi i nomi dei componenti.
Grazie. Saluti

Ti rispondo brevemente, ma se hai altre domande apri un post tuo.

Allora ti serve:

1. Nand Reader, che sia NAND-X, JR-Programmer, Matrix Flasher, o autocostruito con pic, non cambia
1a. SD Reader per le 4GB o i tool Maximus SD o il TX SD
1b. Il tool che uscirà per leggere e scrivere le Corona v3, quelle con nand BGA
2. Chip per RGH, che sia Squirt, Coolrunner TX, o Coolrunner Clone revD, Storm, non cambia
3. Eventuale Oscillatore 48MHz se il chip preso da te al punto 2. ne è sprovvisto, e solo se devi fare una motherboard Corona
4. Il Chip DGX della TX, per poter fare le SLIM con dash 15xxx o superiore
5. Varie ed eventuali, che siano Resistenze, Diodi Led, Condensatori, Filo AWG30, Saldatore, Flussante, etc etc...

Con queste attrezzature puoi fare attualmente TUTTE LE SLIM, e le FAT fino a dash 14719

**The Pusher** · 09-12-12

Originariamente Scritto da darkness07

Ragazzi scusate ma io non ho ancora capito cosa comprare per fare l'RGH.
Vorrei prendere dei materiali universali, con i quali posso fare rgh su qualsiasi console.
Sui tutorial c'è scritto, rgh con questo, rgh con quello, mi dite cosa devo comprare, datemi i nomi dei componenti.
Grazie. Saluti

Ecco qua: prendi questi ed hai tutto. Clicca [URL="http://www.dedoshop.com/Product/48ccb1849e/Team-Squirt-Squirt-BGA-12---Slave-Board-Pack-RGH-all-in-one.aspx"]qui [/URL]per acquistare

**darkness07** · 09-12-12

Brunosso aveva scritto molte più cose??? a chi do retta?

**The Pusher** · 09-12-12

tutte le cose che ti ha scritto Brunosso si concentrano nell'acquisto di quei due oggetti che ti ho linkato.
1 Reader per la programmazione della nand e del glitchip
1 Chip per glitchare la console dotato di oscillatore .

Stop, non hai bisogno di altro.

**brunosso** · 09-12-12

Originariamente Scritto da darkness07

Brunosso aveva scritto molte più cose??? a chi do retta?

Lo squirt ha tutto in uno, escluse le mobo 4gb, per cui ci vuole anche il reader SD.

IMHO dipende tutto da quante ne devi fare.

per 4-5 console, vai di squirt. Altrimenti opta per quello che ti ho detto io.

**piccolomissilino** · 09-12-12

Allora collegato GND ma il risultato è il medesimo USB bollino rosso.

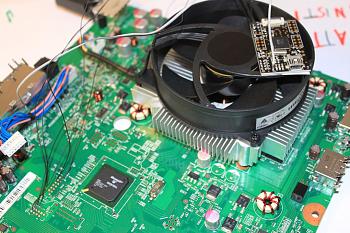

eccovi la foto.

scusatre i fili lunghi se c'è da accorciare accorcio.
Il gnd gli ho messo uno con spessore maggiore.

Altra cosa su AGG come faccio a dirgli che ho uno squirt non lo trovato.
ciaooo

**The Pusher** · 09-12-12

In alto flasher-----> squirt , altrimenti non funzionera' mai

**darkness07** · 09-12-12

Dunque se acquisto quello che ha detto the pusher posso solo adoperare alcune Xbox ma non tutte? Mi mancherebbero solo quelle 4 gb?

P.s. non capisco perché brunosso dice se ne devi fare 4/5, in che senso. Scusa ma non ho afferrato.
