Dual nand e led segnalazione nand

**nick146** · 06-11-12

Ragazzi non so se è un caso ma dopo aver fatto su una corona v1 una dual nand tramite thunder e col runner revD , il modulo mi ha cominciato a dare prob. nella ricezione del segnale del controller ovvero si disconnette. Io ho collegato sulla piazola del modulo rf e l'altro capo a valle del led del chip verde di debug. Non ho messo resistenze , serviva una da 100ohm? Il led di debug sul chip l'ho tolto. Funziona tutto bene a livello dualnand. L'unica cosa che non mi quadra molto è che il led rosso della consolle non si spegne totalmente impostando la band orig, ma rimane debole. Per la nand secondaria invece si illumina normalmente. Come posso risolvere? Non vorrei sia dovuto a qualche resistenza che manca e rovinare un'altro modulo.. questo posso sistemarlo? Funziona ma dopo un po' perde il segnale, con controller USB tutto ok ovviamente..

Inviato dal mio GT-N7000 con Tapatalk 2

**zeruel85** · 07-11-12

In teoria c'è la resistenza sul led, è quella vicina al led che hai tolto...

**nick146** · 07-11-12

Ok anche perché pensandoci il prob. è sul led rosso del modulo non quello di debug verde.. cosa può essere? Dici che dipende da qualcosa della dual nand questo prob. della disconnessione del controller?

Inviato dal mio GT-N7000 con Tapatalk 2

**zeruel85** · 07-11-12

Il discorso della disconnessione non lo so, per il led dovresti chiedere a ilario, penso che ti sappia aiutare in modo più specifico. Vediamo se legge il thread.

**Di4b0liK** · 07-11-12

Ebbi un problema simile su una phat (rol impazzito) quando provai per la prima volta il led v3. Dopo una lunga discussione con ilario via pm venne fuori che era stato un mio errore nella saldatura (basta anche un filo un po troppo spellato che tocca da qualche parte), quindi per prima cosa ti consiglio di togliere il filo, pulire tutto con trecciola e trielina e vedere se la situazione ritorna stabile

**nick146** · 07-11-12

Appena rientro controllo e vedo se anche Ilario mi consiglia qualche altra cosa grazie!

Inviato dal mio GT-N7000 con Tapatalk 2

**ilario** · 07-11-12

Originariamente Scritto da nick146

Ok anche perché pensandoci il prob. è sul led rosso del modulo non quello di debug verde.. cosa può essere? Dici che dipende da qualcosa della dual nand questo prob. della disconnessione del controller?

Inviato dal mio GT-N7000 con Tapatalk 2

Dopo l'accensione il codice che ho fatto disabilita la possibilità di cambiare nand, quindi è un problema che escluderei, anche perché se avessi questo di problema, ti si dovrebbe piantare la xbox senza poterci fare altro. Ho leto anche che il led ti rimane debole, dovrebbe rimanere proprio spento. Propendo per la tesi di Diabolik visti i sintomi. Controlla che non si sia schiacciato niente a livello di fili, anzi fai la prova con la xbox aperta o volendo fuori dal case (tanto è una slim e si porta appresso anche la ventola)

**nick146** · 07-11-12

No ma a me cambia nand tranquillamente da spenta premendo il tasto sync solo che quando imposto la retail rimane debole invece di spegnersi completamente ma funziona tutto benissimo. Solo la connessione al controller cade..

Inviato dal mio GT-N7000 con Tapatalk 2

**vublich** · 07-11-12

anke su una delle ultime ke ho fatto io, senza dual nand però, con matrix v1 e col timing di ilario v3 e resistenza sul debug mi dava una luce rossa debole in standby.
[url=http://youtu.be/igW-EfZwWtc?t=3m27s]xbox rgh boot - YouTube[/url]
poi ho preso dalla mobo vcc non di standby per l'alimentazione del chip e ora il led rosso riesco a vederlo solo quando glitcha.
tu intendi con la console in standby?

**nick146** · 07-11-12

Si debole il led Rosso in standbay retail.. il led invece verde funziona normalmente ogni 5 secondi sul modulo rf..

Inviato dal mio GT-N7000 con Tapatalk 2

**zeruel85** · 07-11-12

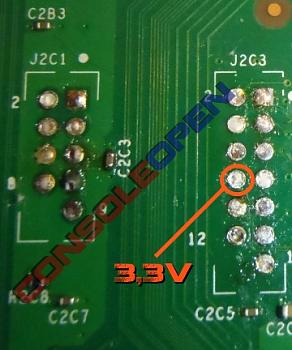

E' vero, potresti provare a usare il 3,3V non-standby per il CoolRunner. E' quello di fianco al 3,3V classico.

**nick146** · 07-11-12

Foto fotooooo

Inviato dal mio GT-N7000 con Tapatalk 2

**zeruel85** · 07-11-12

Raiden docet:

Dual nand e led segnalazione nand-3.3.jpg

**nick146** · 07-11-12

Ok ma per quanto riguarda il discorso del nodulo rf che perde il segnale??

Inviato dal mio GT-N7000 con Tapatalk 2

**zeruel85** · 07-11-12

Non ne hai un altro da poter fare la controprova?

**nick146** · 07-11-12

Si ma non vorrei che si rompesse anche l'altro

Inviato dal mio GT-N7000 con Tapatalk 2

**ilario** · 07-11-12

per far andare bene il thunder servono i 3.3v anche in stand-by al glitchip altrimenti potrebbe fare casini
oppure potrebbe essere un'altra revisione del modulo rf ( con Raiden ai tempi ne contammo parecchie tra slim e phat) per cui basta che ci saldi sopra un filo ed il led si illumina, quindi non mi preoccuperei, invece hai controllato la storia delmodulo rf facendo le prove che ti ho detto?
