salve a tutti,
possiedo questo CPLD: [URL="http://imgc.classistatic.com/cps/kjc/120301/163r1/6173666_20.jpeg"]http://imgc.classistatic.com/cps/kjc/120301/163r1/6173666_20.jpeg[/URL]
chiaramente non munito di quarzo....
va bene lo stesso su una Corona V2 ??
sapreste darmi degli schemi dettagliati su i punti di saldatura da effettuare tra mobo e chip?
grazie tante
su corona ti serve l'oscillatore. o lo monti o prendi un chip con oscillatore integrato.
grazie dell'info.Originariamente Scritto da Netkar
schemi di montaggio generali più oscillatore dove li trovo?
salve!
tutto tace.... oggi mi trovo con la consol spanzataa e tutto l'occorrente ma niente schemi.....
help me please!
Può essere che sbaglio (mai montati Matrix) ma i timing corona mi sembra li hanno integrati sulla v2 del chip.
Ora sono da mobile non posso controllare comunque guarda sul loro sito Infinitymod (se non erro vado a memoria) cerca nelle news e nei download dovresti trovare maggiori info.
Inviato dal mio iPhone 5 usando Tapatalk
Matrix:
SDA=D
SCL=E
Oscillatore:
Pin 1 e 4 li metti in corto e li colleghi ai 3.3v
Pin 3 colleghi alla massa
Pin 2 colleghi al clock
Buon modding
graziee tante per la risposta,
ma i punti D ed E erano uguali all'altro RGH V1
mi interessano i punti A e B, cioè quelli che vanno alla mobo,
mi specifici quale dei due punti è il reset, così una volta per tutte lo capisco....
magari se m posti qualche bella immaginozza sarebbe perfetto,
grazie tante!
un altra cosina, se sbaglio a collegare il quarzo, invertendo i punti 2 e 3 non succede nulla alla console??
ho un datasheet in cinese.....
Ultima modifica di petrukp; 17-12-12 alle 14: 10
Occhio, il pin 2 va a massa e il 3 al clock (parlo del quarzo).
Scusa avevo letto male il titolo, il punto D non c'è in rghv1 comunque.
A è il cpu reset
B è il postout
C è il clock
Lo schema è sempre quello per tutti i chip, per vedere i punti di collegamento usa uno schema qualsiasi idem per i timing sono uguali per tutti i chip.
il datasheet non è per niente chiaro e non si capiscono quale esattamente è la numerazione....
1 e 4 ok non si può sbagliare ma se il disegno dei pin che ho del datasheet sono in sezione e non capovolti allora cambia tutto,
se provo e capita che inverto vado incontro a qualche genere di rottura?
per i punti ho risolto, ho trovato gli schemi sul sito della matrix, anche se fanno riferimento al chip più recente i punti con le lettere sembrano essere gli stessi,
grazie tante
un altra cosa!
qual'è il cavo che devo prolungare per migliorare i tempi di avvio?
lunghezze consigliate?
grazie grazie grazie!!

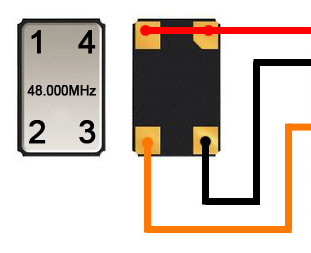

In realtà il pinout del quarzo è intuitivo e non puoi fare errori, segui questa figura:
I fili tienili corti su Corona, almeno con gli altri glitchip è così, con Matrix V1 non saprei...
ok grazie tante,In realtà il pinout del quarzo è intuitivo e non puoi fare errori, segui questa figura:
I fili tienili corti su Corona, almeno con gli altri glitchip è così, con Matrix V1 non saprei...
ma l'immagine che hai postato come dicevo anche prima, riguarda il quarzo capovolto o in sezione, se fosse capovolto logicamente i punti 2 e 3 sarebbero invertiti.... capito cosa voglio dire?
No, non ho capito. Vedi il pin 1 che è tagliato sul bordo? Nell'immagine di destra ovviamente il pin 1 è quello in alto a destra, nell'immagine a sinistra è quello in alto a sinistra (c'è il numero apposto per altro).
ecco doverà l'inghippo, al particolare del piedino tagliato non avevo fatto caso.....
perfetto ora tutto quadra, ho quasi finito di saldare il tutto, tra poco leggo la nand e scrivo....
vediamo che ci esce...
per il recupero della cpukey, devo collegare due cavi Lan uno alla consolo e un altro al computer per poi infilarli in un router,
la mia domanda è, le infilo nelle porte secondarie (local network), o il computer va nella Principale WAN (dove va collegato l'ingresso della connessione). ??
compreso alla grande come installare il cpld sulla mobo,
ho un altro interminabile problema, penso molto probabilmente legato al mio hardware scadente....
ho fatto due dispositivi per la lettura della nand, uno da un adattatore Usb>microsd saldando i fili direttamente sulle linguette, laltro dispositivo fatto con la classica SD tagliata, tutti i collegamenti controllati mille volte, ma non riesco a far riconoscere la memoria nand della console....
si parla di una memoria da 4gb?
se è così molto probabilmente sono i miei lettori che sono obsoleti e vecchi che non riescono a leggere memorie più grandi di 1-2 gb......
ma può essere altro?
le connessioni son perfette controllate e ricontrollate mille volte....
se riesco posto le immagini..
Se sei sicuro delle connessioni, l'unico problema è imputabile alla incompatibilità del tuo card reader.
niente da fare,
ma penso che sia dovuto ancora dal mio card read di merd....
avevo già saldato il cpld (tranne che il filo della Vcc) per sicurezza ho dissaldato tutto, ma il computer non legge niente,
la consol è sanissima perchè si accende perfettamente, le saldature sono certificate TUV....
resta solo la variabile Computer/lettoreSD.
debbo provare a usare un altro computer e soprattutto un altro lettore.
il problema è che non riesco a trovare un benedetto lettore maledetto! ne ho comprato uno identico a questo: [URL="http://cloud4.lbox.me/images/384x384/200911/usb-grigio-2-0-sd-mmc-lettore-di-memory-card_yyfr1259043211235.jpg"]http://cloud4.lbox.me/images/384x384/200911/usb-grigio-2-0-sd-mmc-lettore-di-memory-card_yyfr1259043211235.jpg[/URL]
ma niente da fare, troppo cinese....
avete qualche consiglio??
con il quarzo ho risolto, penso che stia posizionato alla grande!
Io ti consiglio di acquistare uno già fatto qui nel mercatino del forum!
Ho sentito parlare molto bene di quello fatto da pocoyo2..
