    [FALCON] Reset Glitch Hack testato , CoolRunner-II XC9500 by ngzhang

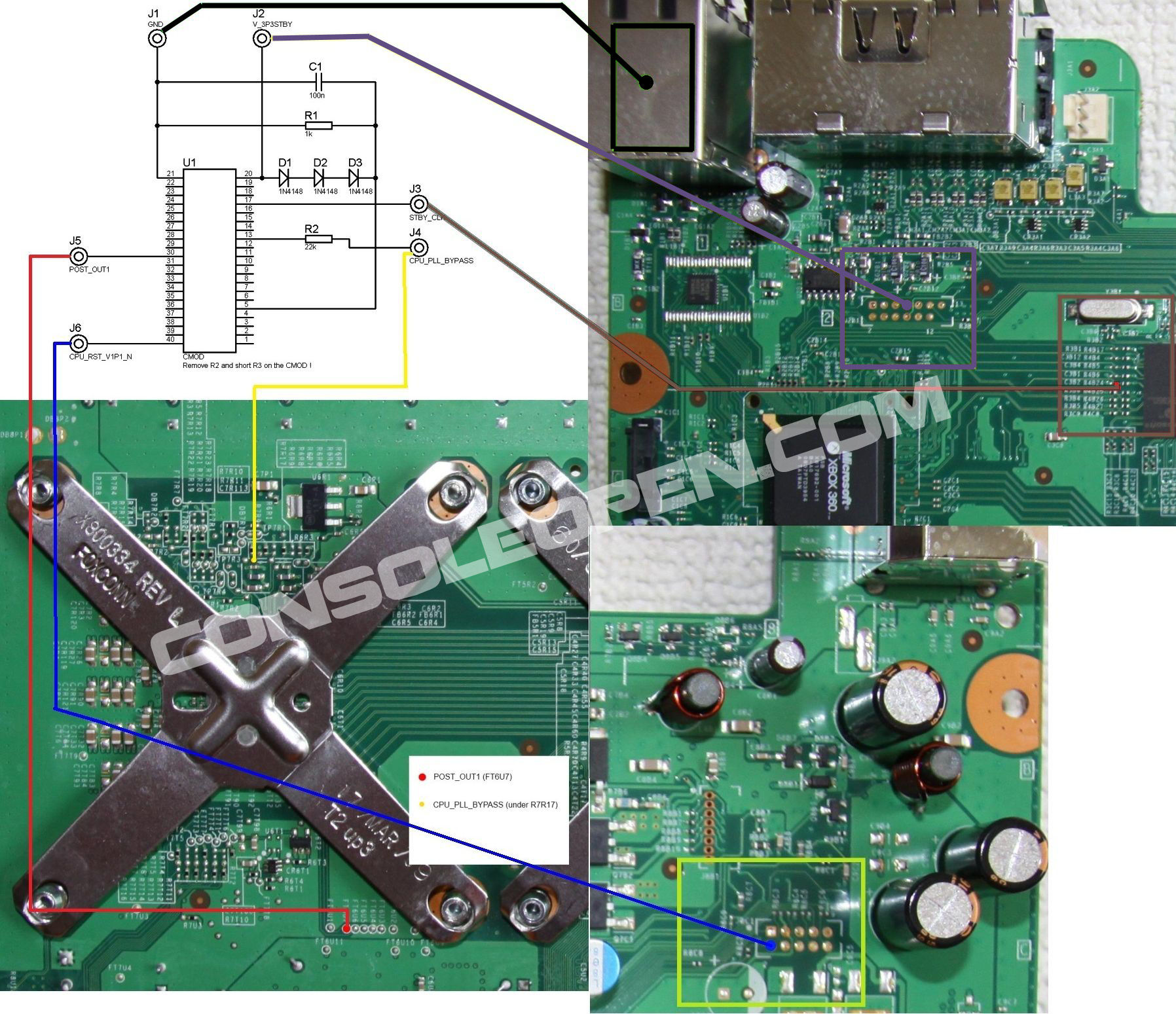

    Non potevamo certo fermarci, penultima prova per il reset glitch hack (mancano le povere xenon), un po' di editing delle immagini ed un'installazione personalizzata hanno portato ad uno schema comprensibile a tutti, anche ai meno ferrati, in quanto, come vedrete, i colori dello schema e colori dei fili usati per l'installazione in foto corrispondono. Non avete più scuse, è ora di glitchare!

    Dopo la fase di programmazione [URL="http://www.consoleopen.com/forum/tutorial-jtag-xbox360/534-tutorial-reset-glitch-jtag-hack-su-xbox-360-slim-e-fat.html"]descritta nella guida[/URL] (utilizzate il jed della falcon) ci sono da apportare alcune modifiche:


    Nota bene: sotto la resistenza aggiunta da 1K SMD c'è il condensatore da 100nF sempre SMD stagnato in parallelo, è strettamente necessario metterlo!!

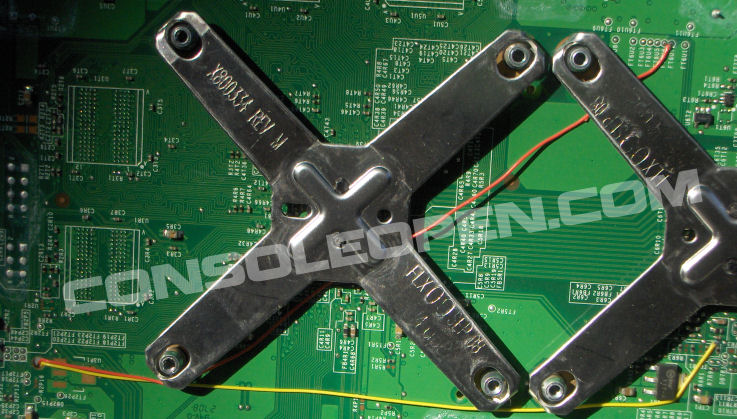

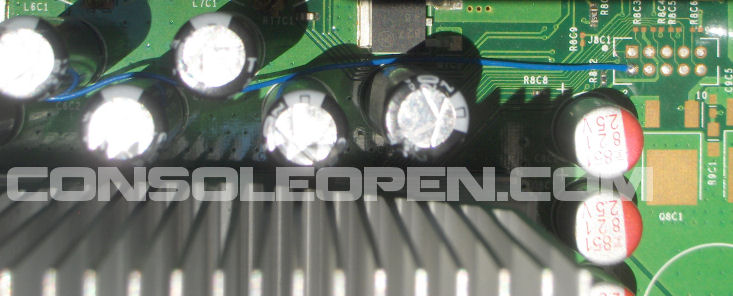

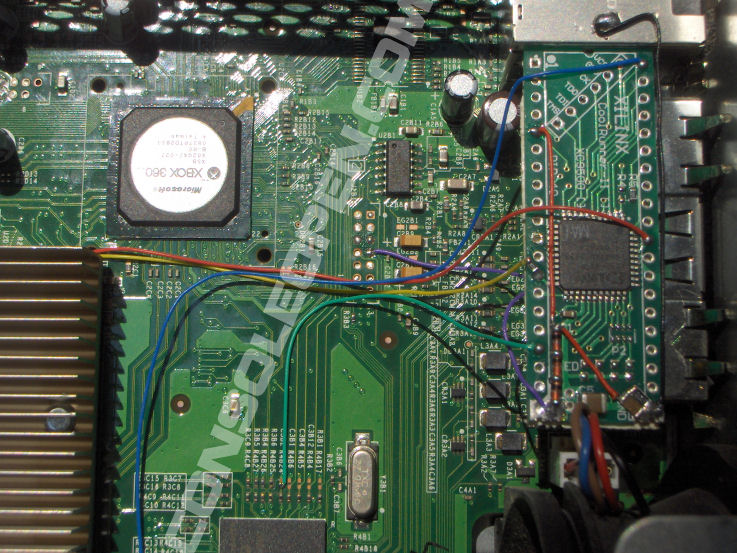

    Il chip è posizionato con biadesivo (la carcassa sottostante creerebbe corti a massa!) e seguono le varie stagnature:





    Un altra chiave del lettore recuperata ^_^ :
    [FALCON] Reset Glitch Hack testato , CoolRunner-II XC9500 by ngzhang-xell_reload-medium-.jpg
    Ultima modifica di Raiden; 24-09-11 alle 12: 03
    angelo likes this.

  2. #2
    e-tool's Creator L'avatar di Electron^-
    Data Registrazione
    Jun 2011
    Località
    Casima
    Messaggi
    1,222
    Ottima guida e con la chicca finale

    Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O
    "Unix is user-friendly. It's just very selective about who its friends are."

    I miei piccoli:

    PC:Processore: Athlon 643000+ 754 @2400, Ram: 1GBddr400@480, Sk.Video: ATIRadeon HD3650 AGP @780-1100
    NOTEBOOK:Modello: HP ProBook 4520s,Processore: Intel i5-460M@2.53GHz, Ram: 4GBddr3@1333MHz, Sk.Video:ATI Mobility Radeon HD5470 512MB
    Xbox360:Mobo:Jasper, Lettore:Liteon 74850, Firmware:iXtreme LT+ 3.0, Rebooter:Freeboot (14719), Dash:Freestyle Dash 2.2,
    HDD
    :WD Black Scorpio 500GB 7200RPM 16MB cache, MODEstetica: X intagliata sul lato nera sfumata verde
    Xbox360 Slim:Mobo:Corona, Lettore:Liteon 1075, Firmware: Originale, Rebooter:In Lavorazione,
    HDD
    :250GB originale Microsoft, MODEstetica: Non Prevista Xbox360 Slim:Mobo:Trinity, Lettore:Liteon 0272 con PCB Matrix Freedom, Firmware:iXtreme LT+ 3.0, RGH (Matrix Trident):Freeboot (14719), Originale, Vuota Dash:Freestyle Dash 2.2,
    HDD
    :Originale Microsoft 250GB, MODEstetica:
    In elaborazione mentaleWii:Mod: Software, Modestetica: prossimamente
    PSP:Modello: 1004, Firmware:5.50 GEN-D3, Mobo:TA-v82
    Monitor:Marca: Asus, Modello: VK246H, Tempo di risposta:2ms, Risoluzione: Full-HD


  3. #3
    Regular Member L'avatar di angelo
    Data Registrazione
    Jul 2011
    Messaggi
    221
    Grande!! Raiden anticipa tutti ancora una volta
    Complimenti anche per l'ottimo editing a prova di Noob.

  4. #4
    Open Member
    Data Registrazione
    Aug 2011
    Messaggi
    792
    una richiesta ragazzi volendo prelevare il condensadore smd 100 nF su un pcb di un lettore slim o fat, a differenza delle resistenze sulla quale e scritto sopra il suo valore in questo caso come posso riconoscerlo?
    i valori che trovo scritto vicino al pcb di solito sono c507 ect
    grazie e buona giornata a tutti

  5. #5
    Founder Admin L'avatar di Raiden
    Data Registrazione
    Jul 2011
    Messaggi
    3,995
    lo devi misurare, la serigrafia sul pcb non corrisponde a nessun valore, è solo una numerazione
    [EMAIL="obcj@libero.it"][/EMAIL][URL="http://obcj@libero.it"][/URL]

  6. #6
    Open Member
    Data Registrazione
    Aug 2011
    Messaggi
    792
    Con un comune tester digitale si può misurare?
