un maledetto schema "umano" per lettura nand corona v2

[tridimensionale]

salve ragazzi stavo provando ad effettuare un RGH su una corona V2, di corona ne ho fatte parecchie (V1)

ma sulla v2 sto avendo difficoltà, nell'installare l'sd reader (che ho gia fatto)

quello che non mi è chiaro è lo schema,

[url]http://www.consoleopen.com/forum/attachments/tutorial-base-per-installazione-dellrgh/5435d1346714674t-tutorial-reset-glitch-hack-su-slim-corona-v2-4gb-u1d1-pinout_1024.png[/url]

io ho l'adattatore SD normale, in questo tutorial ci sono dei numeri, mancano però l'8 il 9 e vedo uno 0 che sullo schema cinese un pò più sotto, la sd non porta nemmeno, quali numeri devo saldare e dove ?

Inoltre i 2 GND li posso prendere ovunque sulla console ?
i 2 vcc sono necessari se la motherboard è sotto alimentazione ?
il cmd e il vcd azzurro dove vanno connessi ?

Magari la soluzione è più semplice di quello che penso, ma non ci arrivo, tutti gli altri schemi, trinity, corona v1, falcon, jasper, quelli dei vari chip, li ho sempre seguiti facilmente qui mi sono bloccato.

Spero in un vostro aiuto !

Grazie

[lapht]

a te (con 0 indica data0)

[tridimensionale]

questo schema mi chiarisce molte più cose, grazie lapht,

ancora un dubbio, i Data, come vanno ordinati sulla scheda madre ?, perchè sullo schema della guida ci sono 0-1-2-3-4-5-6-7,

io devo connettere 0-1-2-3 che rispettivamente sono Data0 Data1 Data2 Data3 Della mia sd, lasciano perdere 4-5-6-7

Giusto ?

[hacker87]

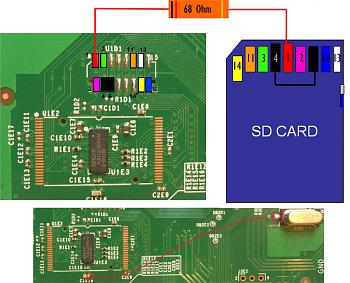

Vedi se questo va bene è molto piu semplice

[tridimensionale]

davvero ottimo grazie hacker87!

[tridimensionale]

ragazzi ma se collegassi la nand direttamente al lettore di card funzionerebbe ?

sarebbe molto più semplice... o c'è bisogno di una adattatore ?

[hacker87]

Scusa ma che problemi hai? non riesci a leggere la nand? Sicuro che sia un xbox corona v2? Ora ci sono corona v3 su cui hanno cambiato il cotroller quindi è impossibile leggere la nand

[ovlas]

Ora ci sono corona v3 su cui hanno cambiato il cotroller quindi è impossibile leggere la nand

davvero?
da quale lotto in poi si trovano queste v3?

[tridimensionale]

il problema principale era lo schema, (risolto)

però non sono certo dell'affidabilità del mio sd reader, magari non va... per questo chiedevo se potesse funzionare collegando direttamente il card reader

La mia xbox è una corona v2 ne sono certo, e di novembre 2011 con liteon5 1175

Per ora in italia di nuovi lotti non se ne sono ancora visti, o almeno non ne hanno segnalato, sono quelle prodotto da agosto 2012

[Tommino81]

ragazzi le 4gb sono le v2 !corona

[ovlas]

hacker parla di corona v3 di cui non si può leggere la nand...
