[ZEPHYR] Reset Glitch testato , CoolRunner-II XC9500 by ngzhang

[Raiden]

Fate sempre riferimento al[url]http://www.consoleopen.com/forum/tutorial-jtag-xbox360/534-tutorial-reset-glitch-jtag-hack-su-xbox-360-slim-e-fat.html[/url] e la [url]http://www.consoleopen.com/forum/tutorial-jtag-xbox360/579-guida-costruzione-programmatore-per-glitchip-xc2c64a-coolrunner-ii-cpld.html[/url].

Chiudiamo il cerchio di test con la conferma del funzionamento del procedimento su xbox fat versione Zephyr...

Come noterete da subito la versione del coolrunner2 non corrisponde a quella originale della guida, la fase di programmazione rimane comunque identica. Il programmatore parallelo si collega in questo modo:


Dopo la fase di programmazione [URL="http://www.consoleopen.com/forum/tutorial-jtag-xbox360/534-tutorial-reset-glitch-jtag-hack-su-xbox-360-slim-e-fat.html"]descritta nella guida[/URL] ci sono da apportare alcune modifiche:


Nota bene: sotto la resistenza aggiunta da 1K SMD c'è il condensatore da 100nF sempre SMD stagnato in parallelo, è strettamente necessario metterlo!!

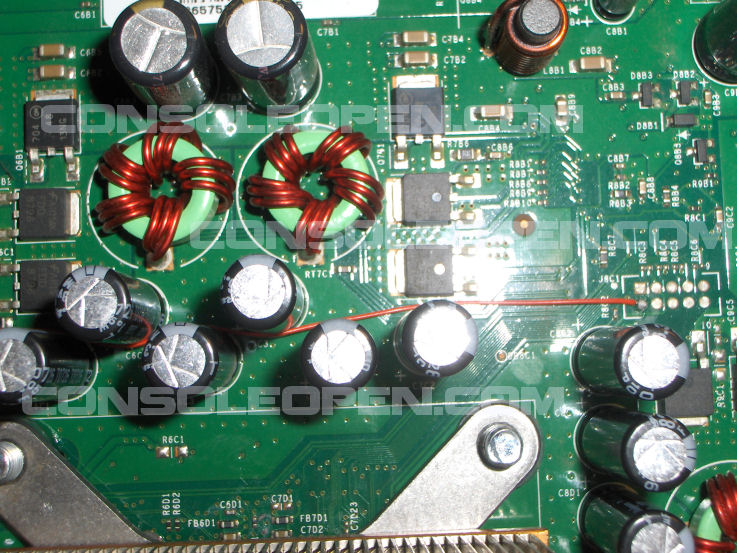

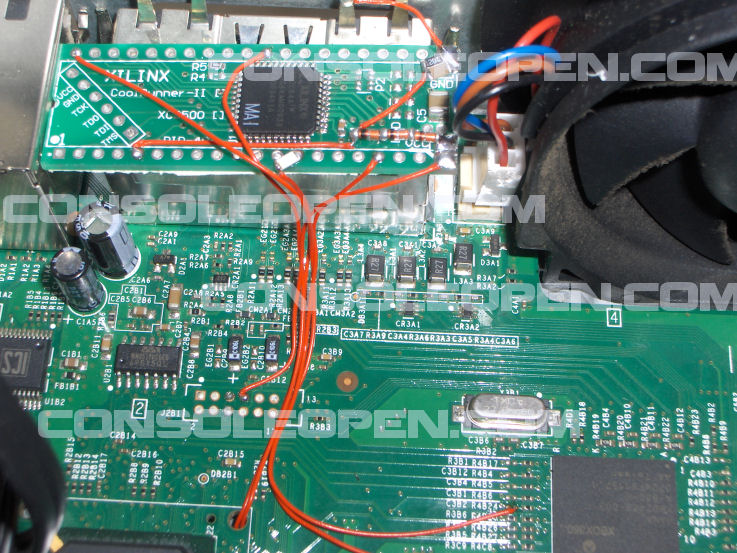

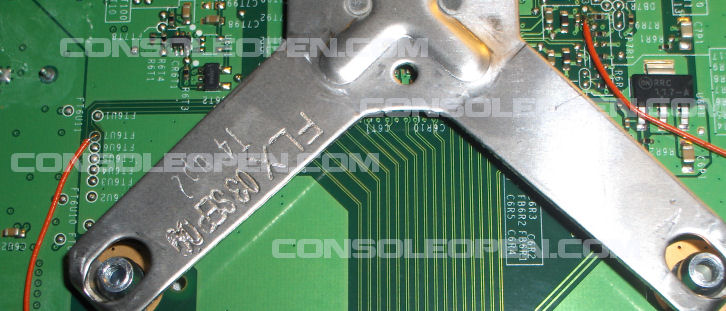

Il chip è posizionato con biadesivo (la carcassa sottostante creerebbe corti a massa!) e seguono le varie stagnature:

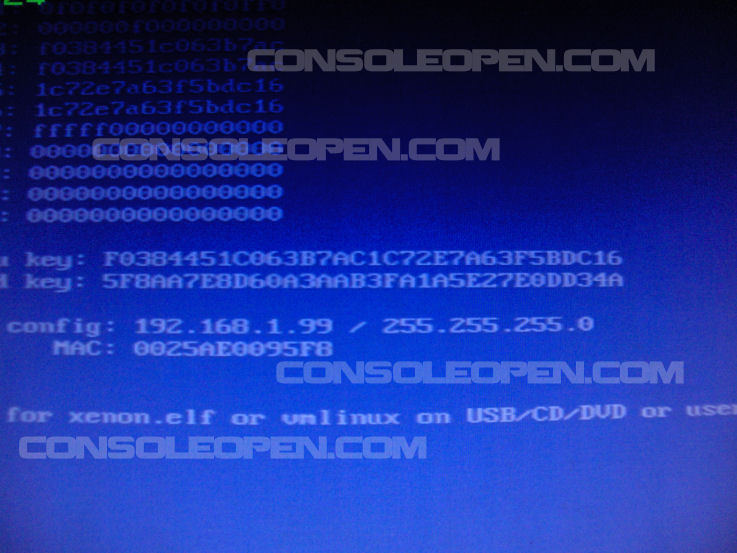

Xell Reloaded è la ricompensa, per ora utile al recupero chiave del lettore ^_^ :

[gott4]

questo vale anche per le falcon?

[Electron^-]

Per falcon ancora non esiste il resetto glitch hack... appena uscirà troverai la guida con relativa news

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

[gott4]

ok oramai rimane quella

[Electron^-]

Anche le xenon... ma la maggior parte di quelle sono già jtaggate o con eros...

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

[D@rio]

per le OPUS?

[Raiden]

opus = falcon

[D@rio]

quindi mi tocca aspettare...

[radddogg]

Apologies for writing in English but this is the only place I can see the ngzhang board being used on a zephyr. I have done the modification but it won't glitch. I can hear the fan speed changing but no xell. I am sure the wiring is correct so I think the issue may be in the programming of the CPLD or the nand. Could someone kindly provide the necessary files so I can reprogram my nand and CPLD?

Thank you for your help.


Mi scuso per la scrittura in inglese, ma questo è l'unico posto che posso vedere la scheda ngzhang essere utilizzato su un zefiro. Ho fatto la modifica ma non glitch. Riesco a sentire la velocità della ventola cambia ma non xell. Sono sicuro che il cablaggio è corretto quindi penso che il problema potrebbe essere nella programmazione del CPLD o la nand. Qualcuno potrebbe gentilmente fornire i file necessari in modo da poter riprogrammare la mia nand e CPLD?

Grazie per l'aiuto.

[Raiden]

Hi, you can find all about it in this tutorial:
[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/579-guida-costruzione-programmatore-e-programmazione-xc2c64a-coolrunner-ii-cpld.html#post4053[/url]

[radddogg]

Thank you - I had not removed R1

[Raiden]

You are welcome

[DS-1]

Per provare a risolvere il problema elencato qui: [url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/1229-zephyr-e-reset-glitch-hack-possibile-altra-defunta.html[/url], rf1911 mi ha consigliato di procurarmi un .ecc di un'altra Zephyr, considerando che gli ecc possono consentire il boot di tutte le console della tipologia di appartenenza, per provare a recuperare la mia.

La mia ha l'SMC 1.10, qualcuno potrebbe aiutarmi nel recuperare un .ecc per questa console?
