Programmare i CPLD tramite PIC18F2455 problema.

[gigigadda]

Salve a tutti,
mi sono cimentato nella costruzione di un usb spi flasher basato su pic 18f2455 allo scopo
di usarlo esclusivamente per la programmazione dei CPLD.
ho seguito il classico schema che interfaccia lo spi usb al Cpld.
Allegato 5642
Mi sono reso conto però che le board autocostruite per la programmazione
necessitano oltre che della 3,3V anche della 1,8V.
La domanda è questa, dallo schema sopracitato che modifica devo effettuare per avere una uscita aggiuntiva che mi fornisca la 1,8V?
Secondo me è importante questa implementazione altrimenti sono costretto ad aggiungere un altro dispositivo
che mi dia la 1,8V vanificando la comodità di usare il solo spi usb quando programmo gli autocostruiti.
Grazie

[zeruel85]

Usi un regolatore di tensione, tipo LM317T e lo integri nel tuo schema, in modo da avere anche la 1,8V in uscita.

[gigigadda]

lo sai che ormai sono affezionato ai tuoi schemoni

[zeruel85]

Sono col cellulare adesso, appena posso te lo posto. Comunque cerca su Google LM317T, trovi lo schema di utilizzo. C'è anche l'equazione per capire il rapporto che devi usare tra le resistenze, per avere in uscita la tensione desiderata rispetto a quella di ingresso.

Inviato dal mio GT-I8150 usando Tapatalk

[chicco]

anche a me servirebbe l'1.8 ma con l'equazione mi sono perso. qualcuno sarebbe cosi gentile da integrare lo schema con la parte del regolatore gia fatta e comprensiva di resistenza?

thanks

[nexus]

cmq ragazzi anche con il 3.3V si programma il CPLD tranquillamente e nn si danneggia
se volete dare un occhiata qua....
[url]http://www.consoleopen.com/forum/elettronica-e-dintorni/4738-circuito-di-alimentazione-avente-uscita-1-8v-e-3-3v-per-la-prog-dei-cpld-xc2c64.html[/url]

[zeruel85]

Dunque la formula (ideale) è:
Vout = 1,25V*(1 + R2/R1)
Quindi R2/R1 nel nostro caso deve essere:
R2/R1 = (Vout/1,25V) - 1

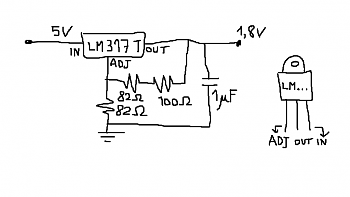

Se Vout = 1,8V allora R2/R1 = 0,44. Se non ricordo male nel mio microcircuito ho usato come R1 = 100 + 82Ohm e come R2 = 82Ohm. Se fate i conti la Vout = 1,813V. Se non volete usare 3 resistenze, potete giocare con gli altri valori in commercio. Ecco lo schema con LM317T (ho messo anche un condensatore da 1uF in poliestere a valle del regolatore):



N.B.: il regolatore nello schemino è con le scritte rivolte verso di voi.

EDIT: ulteriori info:
[url]http://it.wikipedia.org/wiki/LM317[/url]

[gigigadda]

cmq ragazzi anche con il 3.3V si programma il CPLD tranquillamente e nn si danneggia
se volete dare un occhiata qua....
[url]http://www.consoleopen.com/forum/elettronica-e-dintorni/4738-circuito-di-alimentazione-avente-uscita-1-8v-e-3-3v-per-la-prog-dei-cpld-xc2c64.html[/url]

ciao silvio, allora con i tuoi autocostruiti oltre che della 3,3 se non fornisco anche la 1,8 a parte sul pad 4 del chip esso non viene riconosciuto.
@zeurel : ma dallo schema sopracitato (il mio) mi sembra ci sia la 3,3 o 3,8 non ricordo ma non i 5V richiesti dal regolatore (IN) o posso dare la 3,3 al posto dei 5V in ingresso del regolatore?

[zeruel85]

Puoi dare i 3,3V in ingresso, non cambia nulla.

[gigigadda]

perfetto grazie a tutti e due
