Corona 4gb reader by Brunosso

**brunosso** · 14-09-12

Da un lettore SD normali cinese a 3€ ho ricavato questo

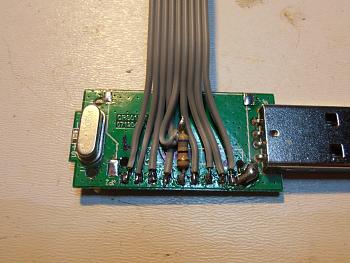

Corona 4gb reader by Brunosso-p9130149.jpg

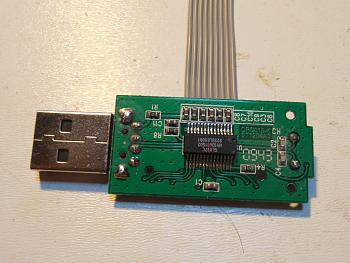

Corona 4gb reader by Brunosso-p9130150.jpg

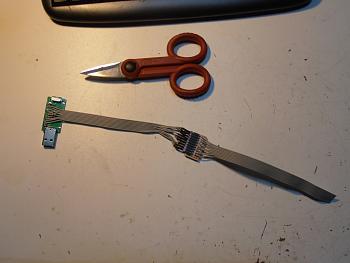

Corona 4gb reader by Brunosso-p9140141.jpg

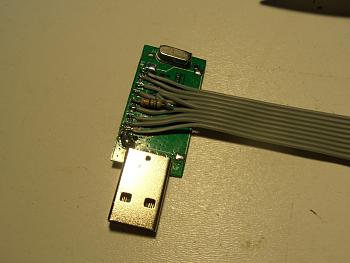

Corona 4gb reader by Brunosso-p9140142.jpg

Corona 4gb reader by Brunosso-p9140143.jpg

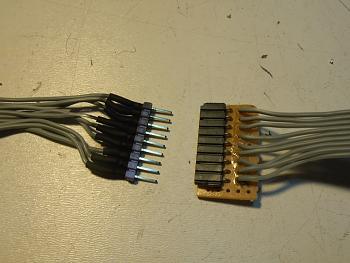

Corona 4gb reader by Brunosso-p9140144.jpg

ho aggiunto l'interruzione con la strip line per favorire il procedimento di lettura cpukey, e poi scrittura ggboot

**ilario** · 14-09-12

Ottimo lavoro! Complimenti!

**electro_lab** · 14-09-12

bravissimo

**Tommino81** · 14-09-12

questo potrebbe andare? perche usb mi sembra più comodo,
[url]https://www.dropbox.com/s/0q3b2rmke3sgg40/IMG_0127.JPG[/url]

**brunosso** · 14-09-12

Originariamente Scritto da tommino81

questo potrebbe andare? perche usb mi sembra più comodo,
[url]https://www.dropbox.com/s/0q3b2rmke3sgg40/IMG_0127.JPG[/url]

io trovo scomodo saldare sui connettori microSD...per quello ho optato per un lettore SD grandi normali

**Tommino81** · 14-09-12

ma pensi che quello mio potrebbe andare bene, perche ho sia usb che adattatore sd, quello quadrato, ma non ci sto capendo piu nulla!

**Gnomx** · 14-09-12

Prova con questo :

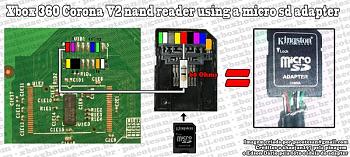

Corona 4gb reader by Brunosso-uploadfromtaptalk1347643618912.jpg

Con o senza resistenza dovrebbe funzionare....

**Gnomx** · 14-09-12

Originariamente Scritto da tommino81

ma pensi che quello mio potrebbe andare bene, perche ho sia usb che adattatore sd, quello quadrato, ma non ci sto capendo piu nulla!

Cmq se riesci usa quella SD USB che è meglio .... è più facile saldare..

**zeruel85** · 14-09-12

brunosso hai usato un adattatore usb-sd o usb-microsd?

**Tommino81** · 14-09-12

Originariamente Scritto da Gnomx

Prova con questo :

Clicca l'immagine per ingrandirla.

Nome: uploadfromtaptalk1347643618912.jpg
Visualizzazioni: 101
Dimensione: 51.3 KB
ID: 5631

Con o senza resistenza dovrebbe funzionare....

sai che ho proprio quel modello!
e comunque quello della foto che ho postato usb/microsd potrebbe andare bene?
perchè li ho tutti e due!

**brunosso** · 14-09-12

Originariamente Scritto da zeruel85

brunosso hai usato un adattatore usb-sd o usb-microsd?

per la facilità nella saldatura un lettore USB di SD normali

**Gnomx** · 14-09-12

Esatto.... ......

**nexus** · 14-09-12

tommino io l'ho provato usb/microsd e nn và

**crash212** · 14-09-12

Complimenti

..

**ovlas** · 17-09-12

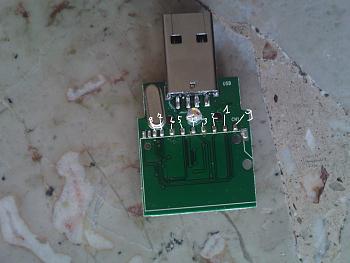

Corona 4gb reader by Brunosso-p0053_170912.jpg

è giusta questa numerazione?

**brunosso** · 17-09-12

sembra di si, se i due pin oltre l'8 erano collegati alla molla che fa capire al lettore quando la scheda entra, devi cortocircuitarli e unirli a massa, per far si che gli altri 9 pin leggano qualcosa. se puoi metti anche una foto del socket SD che hai rimosso
