[JASPER] Glitch reset testato , CoolRunner-II XC9500 by ngzhang

**Raiden** · 14-09-11

I laboratori di consoleopen.com ribollono fino al momento in cui non vengono effettuate le vere prove su strada, dopo la pubblicazione di [url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/822-tutorial-reset-glitch-jtag-hack-su-xbox-360-slim-e-fat.html[/url] e [URL]http://www.consoleopen.com/forum/tutorial-jtag-xbox360/579-guida-costruzione-programmatore-per-glitchip-xc2c64a-coolrunner-ii-cpld.html[/URL], non vedevamo l'ora di accendere stagnatore e PC per confermare con le nostre prove tutti i procedimenti.

Ebbene siamo qui a confermare il funzionamento del procedimento su xbox fat versione Jasper...

Come noterete da subito la versione del coolrunner2 non corrisponde a quella originale della guida, la fase di programmazione rimane comunque identica. Il programmatore parallelo si collega in questo modo:

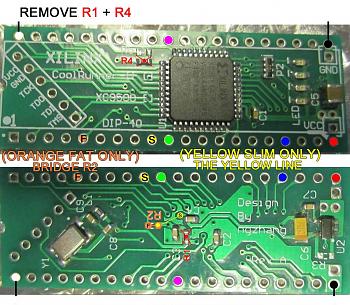

Dopo la fase di programmazione [URL="http://www.consoleopen.com/forum/tutorial-jtag-xbox360/534-tutorial-reset-glitch-jtag-hack-su-xbox-360-slim-e-fat.html"]descritta nella guida[/URL] ci sono da apportare alcune modifiche:

Nota bene: sotto la resistenza aggiunta da 1K SMD c'è il condensatore da 100nF sempre SMD stagnato in parallelo, è strettamente necessario metterlo!!

Il chip è posizionato con biadesivo (la carcassa sottostante creerebbe corti a massa!) e seguono le varie stagnature:

Xell Reloaded è la ricompensa, per ora utile al recupero chiave del lettore ^_^ :

**riff82** · 14-09-11

grazie un altro tassello che si aggiunge

Sarebbe bello un video tutorial per effettuare il jtag dalla A alla Z oppure dato le molte fasi forse e meglio spezzare il video tut.Comunque grandi sempre i primi

**Electron^-** · 14-09-11

Noi cerchiamo di proporre sempre le ultime novità ai nostri affezionati utenti...
Per i video tutorial ci si attrezzerà in futuro probabilmente, il fatto è che i passaggi sono tutti molto semplici se si segue alla lettera le varie guide... riportiamo sempre ogni minimo particolare cercando di eliminare le possibilità di equivocare...

**spyro82** · 14-09-11

scusate dove e possibile reperire i suddetti chip che io non li ho trovati? ne sui sponsor ne su ebay grazie ha chi mi da qualche link

**Miglio** · 14-09-11

complimenti per il tutorial, sempre molto dettagliato e con foto + che chiare.
Una piccola domanda, nn so se sia gia stato chiesto: c'è da auspicarsi un porting di questa mod su architetture pic?
dato che ne ho qualcuno che mi avanza oltre a fare l'interfaccia usb spi per la nand magari risparmio anche sul coolrunner, e poi diciamolo il DIY porta sempre delle soddisfazioni....

**riff82** · 14-09-11

Originariamente Scritto da Electron^-

Noi cerchiamo di proporre sempre le ultime novità ai nostri affezionati utenti...
Per i video tutorial ci si attrezzerà in futuro probabilmente, il fatto è che i passaggi sono tutti molto semplici se si segue alla lettera le varie guide... riportiamo sempre ogni minimo particolare cercando di eliminare le possibilità di equivocare...

Sono completamente d'accordo

Ache perche vi sbattete abbastanza per noi utenti sempre

**spyro82** · 14-09-11

qualche link? thanks

**Fabry151515** · 14-09-11

ma se uno volesse solo recuperare la key del lettore , e la legge, puo' usare lo stesso chip per altre console per fare la stessa procedura x leggere la key di altre console?

**oppilif** · 14-09-11

certo che può usare sempre lo stesso!! ovviamente programmandolo a dovere

**Raiden** · 14-09-11

[email]info@dedoshop.com[/email]
E acquistabili [URL="http://www.dedoshop.com/Product/f68d667ee1/CoolRunner-II-XC9500-chip-per-reset-glitch-hack-JTAG-su-xbox-360-slim-.aspx"]qua [/URL]sempre da dedoshop

o su [url]www.diy-buy.com[/url]

**Raiden** · 14-09-11

Originariamente Scritto da Miglio

complimenti per il tutorial, sempre molto dettagliato e con foto + che chiare.
Una piccola domanda, nn so se sia gia stato chiesto: c'è da auspicarsi un porting di questa mod su architetture pic?
dato che ne ho qualcuno che mi avanza oltre a fare l'interfaccia usb spi per la nand magari risparmio anche sul coolrunner, e poi diciamolo il DIY porta sempre delle soddisfazioni....

Non penso, il pic 18f non è abbastanza veloce coi tempi di risposta

**Essereumano** · 14-09-11

Mi pare di aver visto che siano necessari 94 Mhz circa per le slim e una sessantina di Mhz per le fat, un po troppo per i pic, considerando anche che il clock interno non è particolarmente preciso...

**Miglio** · 14-09-11

Originariamente Scritto da Raiden

Non penso, il pic 18f non è abbastanza veloce coi tempi di risposta

Originariamente Scritto da Essereumano

Mi pare di aver visto che siano necessari 94 Mhz circa per le slim e una sessantina di Mhz per le fat, un po troppo per i pic, considerando anche che il clock interno non è particolarmente preciso...

Capisco quindi nada. In ogni caso aspetterò un po, sia per vedere i nuovi chip in uscita (tipo lo squirt) sia perchè ora i prezzi sono troppo gonfiati in giro.

**Raiden** · 14-09-11

abbiamo chiesto a maximus cosa ne pensa delle promesse dello squirt, secondo lui son minchiate...

**gott4** · 14-09-11

qualcuno ha testato le falcon?

**Raiden** · 14-09-11

Non c'è ancora modo su falcon, i tempi di reset son diversi sia dalle jasper che dalle zephyr per cui devono crearlo ex novo

**akyra** · 15-09-11

Grazie Raiden.

**Raiden** · 15-09-11

Basta guardare le foto...

2 cose...

devi alimentare con la 3,3 volt come scritto nella guida al glitch reset

i cpld infilati nel pinheader non fanno contatto sempre perfettamente, basta inclinarli leggermente tenendoci sopra un dito
