Discussione: Trinity Led Rosso fisso

  1. #1
    Regular Member L'avatar di Blackck
    Data Registrazione
    Dec 2011
    Messaggi
    412

    Trinity Led Rosso fisso

    Ho la mia xbox che montava un coolrunner rev b e andava benissimo. Ho smontato il chip e ci ho montato lo squirt 1.2 per poi fargli la dual nand. Dopo svariati tentativi non si accendeva per niente il led. Ho smontato il tutto ripristinato la nand originale dopo l'accensione circa 2/ 3 secondi compare il led rosso fisso con schermata nera senza apparire nessun errore.
    Ho ripulito la xbox da cima a fondo con la paura di aver fatto qualche corto, ho dissaldato la nand originale e montata un'altra per poi riprogrammarla (pensavo che si fosse rotta la nand)... Non sò più cosa fare....
    Spero in un vostro aiuto.
    Grazie.

  2. #2
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,270
    Errore secondario per favore... se 0020.... cestinare...........

  3. #3
    Regular Member L'avatar di Blackck
    Data Registrazione
    Dec 2011
    Messaggi
    412
    Codice di errore 0032...

  4. #4
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,270
    sicuro nn sia 22?

  5. #5
    God L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Messaggi
    15,946
    Metti una foto anche del punto di reset?

    Inviato dal mio GT-I8150 usando Tapatalk

  6. #6
    Regular Member L'avatar di Blackck
    Data Registrazione
    Dec 2011
    Messaggi
    412
    Ok domani mattina vi posto le foto della mia xbox Grazie in anticipo.
    Per The Pusher sicuro che il codice è 0032.

  7. #7
    Regular Member L'avatar di Blackck
    Data Registrazione
    Dec 2011
    Messaggi
    412
    Ho letto su un forum che dipenda dalle saldature fredde del processore. Oggi faccio il reflow e vedo se risolvo. A breve metto le foto..

  8. #8
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Scusate se mi riallaccio a questa discussione (ogni volta che ne apro una nuova va a finire che vendo la console a pezzi... xD), tanto ho lo stesso problema.

    Ecco la storia:
    ho una trinity che all'accensione mi da subito led rosso 0032. Poco prima ne avevo riparata un'altra con lo stesso errore eseguendo questo fix:





    Invece in questa che ho ora tra le mani sembra che sia tutto a posto. Le saldature sui pad del reset neanche c'erano. Per sicurezza mi sono fatto a ritroso tutta la pista del CPU_RST dal chipset alla CPU/GPU e non ho trovato interruzioni.
    Ho provato lo stesso fix applicato precedentemente ma senza risultati.
    Solo una volta (o due), applicando il puntale del tester sul pad R4D4 più vicino al dissipatore e accendendo la console non mi ha dato led rosso ed è partita normalmente!
    Ho rieffettuato le saldature su quelle due resistenze ma nulla. Non si è più avviata, sempre errore 0032.

    Qualcuno ha esperienze in merito?
    Stasera come torno a casa vedrò di uppare le foto dello stato attuale.

    Grazie

    PS: ah, il condensatore C4B14 era mancante e l'ho sostituito, a caso, con uno da 470nF..
    Ultima modifica di pocoyo2; 21-11-12 alle 00: 17
    "... quando il domani verrà, il tuo domani sarà!"

  9. #9
    Homebrew Developer
    Data Registrazione
    Feb 2012
    Località
    Roma
    Messaggi
    231
    Se l'errore è 0032, come è capitato anche a me tempo fa con una Slim, allora ha a che fare con il CPU_RST.

    Hai saldato sul punto di default o hai seguito il percorso alternativo R4D4?

    Se hai seguito l'alternativo, controlla che la resistenza sia al suo posto e non sia saltata e soprattutto che abbia un valore di circa 1 KOhm.

    Ad ogni modo controlla se la CPU esegue comunque il reset, oppure se va fuori controllo a causa del rumore indotto, magari da condensatori in serie...

    Ad ogni modo, in nessun caso può essere relativo alla NAND.

    "Fatti non foste per viver come bruti, ma per seguir virtute e conoscenza."
    Ulisse. Inferno - Canto XXVI.

  10. #10
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Grazie per la risposta. Ho editato il messaggio di prima perchè era incompleto (mi era scappato il dito su "invia risposta..")

  11. #11
    Homebrew Developer
    Data Registrazione
    Feb 2012
    Località
    Roma
    Messaggi
    231
    Come ti ho detto, controlla il valore di R4D4.

    Se hai LED Rosso fisso c'è un problema elettrico/elettronico. Io non fare così tante prove con quella Xbox. Potresti danneggiare la CPU.

    Io sono sicuro che sia un problema sul CPU/RST.

    E poi come puoi sostituire un condensatore a caso?!?!

    Controlla il valore su una scheda madre che ce l'ha ancora e poi sostituisci a dovere.

    "Fatti non foste per viver come bruti, ma per seguir virtute e conoscenza."
    Ulisse. Inferno - Canto XXVI.

  12. #12
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Il valore di R4D4 (onboard) è di 1,25KOhm. Stasera vedo se ne ho un altro tra tutti i componenti SMD che ho e lo sostituisco.
    Il condensatore che ho sostituito "a caso" è in alto, vicino la zona di alimentazione e un capo è a massa. Quindi non pensavo che il suo valore influenzasse più di tanto.. Controllerò anche quello..

    Edit: interessante questa parte

    "Ad ogni modo controlla se la CPU esegue comunque il reset, oppure se va fuori controllo a causa del rumore indotto, magari da condensatori in serie..."

    Potresti essere più esplicito?

    Grazie
    Ultima modifica di pocoyo2; 20-11-12 alle 16: 53
    "... quando il domani verrà, il tuo domani sarà!"

  13. #13
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,947

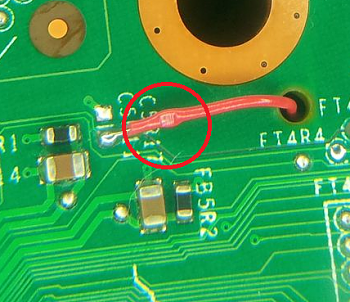

    scusami pocoyo vedendo l'immagine in rilievo sopra sembra che RST vada in corto con le xclamps, ho è un'altra console?

    Trinity Led Rosso fisso-2012-11-20_193725.png

    correggimi se sbaglio

  14. #14
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361

    R: Trinity Led Rosso fisso

    Ciao nexus.. Per un attimo ho avuto un barlume di speranza pensando che non avessi visto il corto..
    Ma poi ha caricato l'immagine..
    Quella, pensa te, è la foto del fix della console che ora funziona.. Il filo (bastardo) verrà cambiato

    from Galaxy NOTE
    "... quando il domani verrà, il tuo domani sarà!"

  15. #15
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,947
    we pocò!!!ma tu guarda....!!!ma messa all'originale la console stesso errore fammi capì ?

  16. #16
    Regular Member L'avatar di Blackck
    Data Registrazione
    Dec 2011
    Messaggi
    412
    In poche parole hai cambiato il filo....

  17. #17
    Regular Member L'avatar di Blackck
    Data Registrazione
    Dec 2011
    Messaggi
    412
    Per concludere la mia l'ho cestinata

  18. #18
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361

    R: Trinity Led Rosso fisso

    Non ci siamo capiti. Di console con lo stesso difetto (0032) ne avevo 2. Una l'ho sistemata con il fix come da foto, l'altra è quella per la quale chiedo aiuto. Le foto della console riparata ce le ho messe così che si capisse che non sono messo tanto male a saldature e manualità e che tale fix è stato tentato anche su questa che non ne vuole sapere...

    @blackck: che vuoi dire? Come "l'ho cestinata"?

    from Galaxy NOTE
    Ultima modifica di pocoyo2; 20-11-12 alle 21: 21
    "... quando il domani verrà, il tuo domani sarà!"

  19. #19
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361

    R: Trinity Led Rosso fisso

    Queste sono le foto dei punti "critici" della linea CPU_RST





    Ho smontato la resistenza R4D4 ed è da 1.25kohm. Ho notato però che se misuro la stessa resistenza una volta saldata sulla scheda madre questa misura 11kohm. Sulla trinity funzionante anche saldata la resistenza misura 1.25kohm. Come può essere??

    from Galaxy NOTE
    "... quando il domani verrà, il tuo domani sarà!"

  20. #20
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,270
    Lorenzo, se ti puo' essere d'aiuto posso affermarti con tutta sicurezza di aver bypassato con lo stesso fix la r4d4, andando a saldare piu' a valle della linea del reset, quindi non è quello il tuo problema. Non mi ricordo il punto preciso ma mi sembra sia sopra r4d4 e sotto l'hana
