X360 Jasper e CoolRunner Rev. C

**DevilIce** · 03-09-12

assolutamente no

allora voglio darti dei piccoli consigli, sta a te decidere se seguirli o meno, IO intanto te li do...

stacca tutto quello che hai combinato fin ora...

Prendi un BUON cavo AWG30 o anche i cavi del coolrunner
PREPARATI questi cavi in modo che siano MENO spellati possibile

prendi alcool isopropilico e una pezzuola per occhiali

spruzza alcool su pezzuola e pulisci la zona su cui saldare
prendi flussante, applica un filo sulla zona su cui saldare

POGGIA il cavo coricato sulla scheda madre e con un cacciavitino schiaccia la punta spellata verso il punto da saldare fino a quando non riesci a dargli una forma che riesce a stare relativamente ferma pronta da saldare

prendi il saldatore e PULISCILO con pasta salda, farà una bella ventata e lascerà la punta pulita
prendi lo stagno e mettilo nella punta fino a formare un gocciolone (non troppo)

se il gocciolone è sporco immergilo un pò nella pasta salda

avrai una punta con stagno pronto a staccarsi

passa 1 ISTANTE non di più sul punto su cui saldare, vedrai che lo stagno colerà e si salderà PERFETTAMENTE sul punto da te scelto

vedrai uno stagno che cola da quando inizia la spellatura del cavo fino a fare una palletta alla fine del cavo dunque sul punto da saldare.

Vedrai il risultato..

questa è una mia saldatura usando questa tecnica

[url]http://www.consoleopen.com/forum/attachments/presentazione-modder/4864d1343313183-richiesta-approvazione-modder-xbox-360-wii-2img_0537.jpg[/url]

vedi residui o sporcizie? minime tracce di roba nera? o roba crostosa?

guarda il cpu_rst quanto è pulito

[url]http://www.consoleopen.com/forum/attachments/presentazione-modder/4865d1343313225-richiesta-approvazione-modder-xbox-360-wii-2img_0541.jpg[/url]

prova a guardare le installazioni di mauroz o nexus o anche lo stesso zeruel

roba come cristo comanda

**zeruel85** · 03-09-12

No no, le mie non guardarle, ahah!

A parte gli scherzi, c'è gente indubbiamente più brava di me con il saldatore in mano, però per adesso le mie glitchano sempre bene, non mi lamento.

Concordo comunque sul fare le cose in modo ordinato e pulito. Non serve però essere maniacali, nè tantomeno sottostimare il lavoro che si sta facendo. Come dico sempre, con un minimo di buonsenso si raggiungono i risultati sperati.

**DevilIce** · 03-09-12

è come dice zeruel

ps. più sei maniacale e pulito più la tua console ti ringrazierà con ottimi glitch

**zeruel85** · 03-09-12

Certo, magari a saper saldare come certe persone di cui ho visto le installazioni! Quello che intendevo dire è che bisognerebbe tutti quanti saper saldare come alcuni utenti di questo forum, però ci sono varie tonalità di grigio, non è solo bianco o nero (bellissime installazioni o merde totali). Ci sono anche le installazioni medie, e come dice devil, più ci si impegna, più si è ripagati. Anche se a dire il vero certe volte ho visto alcune installazioni da brivido e glitchavano comunque in modo accettabile (sottolineo accettabile). Non che sia il modo corretto di lavorare eh...

**dk1** · 03-09-12

Si parla cmq di tenere un minimo d'ordine ed evitare promontori e vette.. Nessuno pretende l'installazione perfetta da un neofita.. Ma la ragnatela di spiderman fatta con gli awg30 non si può proprio vedere!

Sent from my iPhone 4s

**dk1** · 03-09-12

O meglio per quel tipo di installazioni c'è una discussione apposita, qua siamo ot

Sent from my iPhone 4s

**giakko** · 04-09-12

sentite forse sono io deficiente, ho cercato di fare le saldature alla migliore maniera possibile e mettendo tutti i fili in ordine come da schemi, rileggendomi svariati tread....
niente, non parte.... il debug rimane spento..... ho provato con il tester la continuità tra i pad del cr e i punti alternativi di saldature...

non voglio ne chiedervi altro, per ricevere poi critiche inutili e incostruttive... spero tutto questo non sia finalizzato a non allargare la cerchia degli installatori (a mio avviso non potrei mai esserlo) sono un semplice hobbista a cui piace fare tante e nuove cose....
ringrazio zeruel davvero una gran persona e gli altri che mi hanno dato consigli....

**zeruel85** · 04-09-12

Originariamente Scritto da giakko

ok... cambio il cavo del cpu-rst coax e vado sul clk alternativo

Hai già fatto anche questi passaggi? Riposta foto aggiornate del tuo lavoro attuale. Non ti perdere d'animo, e ti assicuro che nulla è finalizzato a qualcosa, come dici tu, sennò dopo 13 pagine di aiuti avremmo potuto risponderti tutti in coro nella prima pagina, "portala ad un modder".

**giakko** · 04-09-12

Originariamente Scritto da zeruel85

Hai già fatto anche questi passaggi? Riposta foto aggiornate del tuo lavoro attuale. Non ti perdere d'animo, e ti assicuro che nulla è finalizzato a qualcosa, come dici tu, sennò dopo 13 pagine di aiuti avremmo potuto risponderti tutti in coro nella prima pagina, "portala ad un modder".

si ho tolto il coax ho provato il clk alternativo, ho tolto il dissi e ho fatto ponte qui per controllare continuita del postout

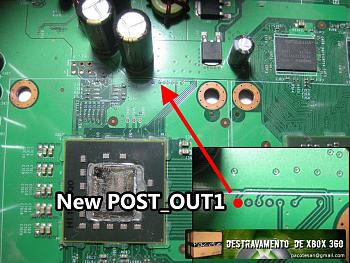

X360 Jasper e CoolRunner Rev. C-regfix13.jpg

e c'è... ho messo in ordine tutti i cavi, naturalmente il disordine c'è ma dei cavi per il jp programmer.... ho lasciato i cavi alla larga da tutte le zone che ho visto in varie guide.... di certo non mollo, ma non vorrei nemmeno rompere la consolle... jrunner è semplicissimo come programma non credo ke io sia talmente stupido da non riuscire a seguire nemmeno i tasti da sx vs dx....
potrebbe essere anke un bad flash?

**zeruel85** · 04-09-12

Se non si accende il led di debug del chip, il problema è l'installazione, non il software che usi. Foto del PLL?

**giakko** · 04-09-12

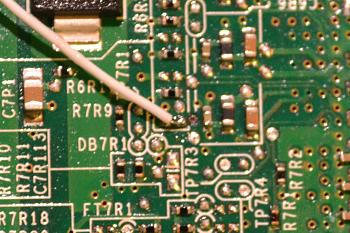

X360 Jasper e CoolRunner Rev. C-dsc_0696.jpg

ho dovuto spostare la saldatura sul condensatore perche tra salda dissalda pulisci e rifai tutto almeno 15 volte ho fatto saltare il pad...

**giakko** · 04-09-12

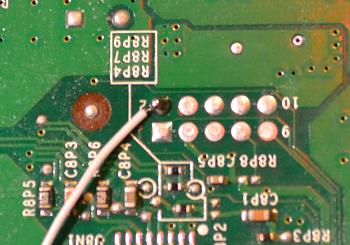

X360 Jasper e CoolRunner Rev. C-dsc_0695.jpg

questo il cpurst portato sulla facciata posteriore

**giakko** · 04-09-12

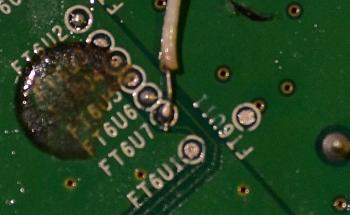

X360 Jasper e CoolRunner Rev. C-dsc_0697.jpg

il post-out

**giakko** · 04-09-12

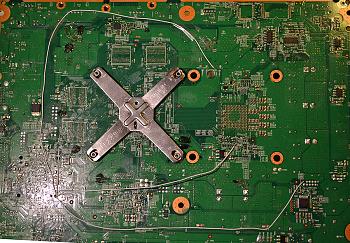

X360 Jasper e CoolRunner Rev. C-dsc_0699.jpg

l'installazione nel complessivo

**zeruel85** · 04-09-12

Devi collegare anche il PLL sopra la mobo, visto che ora hai interrotto la pista. Appena trovo una foto te la posto.

EDIT: eccole:

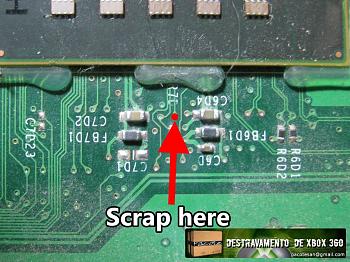

X360 Jasper e CoolRunner Rev. C-regfix20.jpg

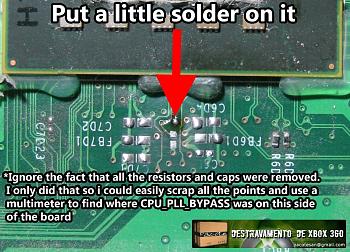

X360 Jasper e CoolRunner Rev. C-regfix21.jpg

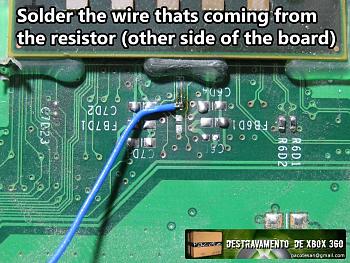

X360 Jasper e CoolRunner Rev. C-regfix22.jpg

**giakko** · 04-09-12

da qui al condensatore del pll??

**zeruel85** · 04-09-12

E' una resistenza, non un condensatore, comunque sì. E poi naturalmente dal chip al PLL. Comunque anche l'aver rimosso i dissipatori non è stata una bella mossa. Dopo che hai sistemato quel punto, quasi quasi ti farei rimettere la nand originale, staccare solo la massa del chip (ti basta solo quel filo, non serve che scolleghi tutto quanto) e vedere se si avvia orginale. Ovviamente con dissipatori, ventole e convogliatore montati.

**giakko** · 04-09-12

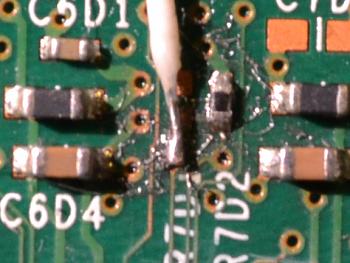

X360 Jasper e CoolRunner Rev. C-dsc_0701.jpg

spero di aver fatto bene la saldatura....

**zeruel85** · 04-09-12

Hai provato ad avviare la console? Il chip tenta il glitch adesso?

**giakko** · 04-09-12

Originariamente Scritto da zeruel85

Hai provato ad avviare la console? Il chip tenta il glitch adesso?

allora con nand haccata il problema è sempre quello ho riscritto la nand originale e mi da 3 led rossi dopo 10 sec...giudizio insolenne cod 0022...
mi sa ke stavolta ho fallito.... vero??
