Voltage motherboard corona 4gb/250gb

[nexus]

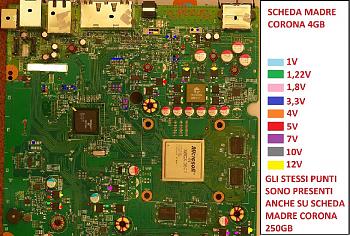

Ciao ragà oggi nn avendo un cà da fare mi sono cimentato a trovare le tensioni di lavoro su una scheda madre da 4gb arrivata oggi nel mio lab!!!
le stesse tensioni sono uguali a una corona da 250gb quindi se avete un problema di alimentazione su queste due schede potete tenere in considerazione questa immagine....



se nn si vede bene l'immagine qui sopra posto il link sotto....

[url]https://dl.dropbox.com/u/66305501/corona1.JPG[/url]

da tener presente che le tensioni che ho verificato sono sia in standby,(console spenta) che in funzione....in genere in standby sono 1,8V 3,3V e 5V!!!mentre la rimanenza sono tensioni di lavoro (console accesa)

Se mi è scappato qualche valore potete aggiungerlo tranquillamente nel post

[ilario]

Bel lavoro, complimenti!

[lapht]

Ottimo lavoro! Sei un grande!

[nexus]

grazie ragazzi

[gigigadda]

bravo silvio.... utilissimo lo schema

[nexus]

bravo silvio.... utilissimo lo schema

invece io ringrazio te gigi per la console

[gigigadda]

sempre a disposizione

[ugosayan]

salve volevo sapere come misurare la tensione?

[The Pusher]

Con la fava
