Aiuto Bruciata Piazzola QSB FAT

[flussante]

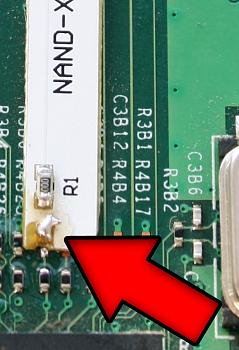

Vi mostro la foto, ho bruciato la piazzola sul QSB di una console JASPER FAT.

Vorrei capire come posso risolvere, grazie in anticipo

[zeruel85]

Se non hai fatto danni sulla mobo ma solo sul QSB, puoi usare come clk FT2R2, lo trovi sotto la mobo.

Inviato dal mio GT-I8150 usando Tapatalk

[flussante]

Se non hai fatto danni sulla mobo ma solo sul QSB, puoi usare come clk FT2R2, lo trovi sotto la mobo.

Inviato dal mio GT-I8150 usando Tapatalk

Beh non credo di aver fatto danni alla motherboard, intanto mi sembra di aver intaccato anche leggermente la restenza posta sopra la piazzola che ne pensi?

[kiron78]

A me sembra che non sia successo niente, ma poi.... le qsb !!!!! lascia perdere, salda diretto, fai prima e meglio secondo me

[flussante]

A me sembra che non sia successo niente, ma poi.... le qsb !!!!! lascia perdere, salda diretto, fai prima e meglio secondo me

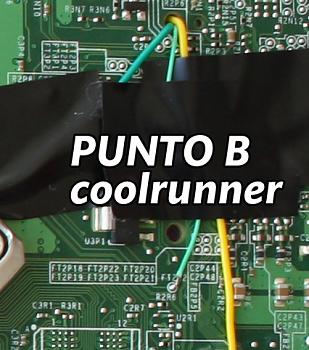

Daccordo, infatti è la seconda QSB e sempre al CLK che succede l'imprevedibile..... solo una domanda, ma il punto FT2R2 è da collegare al STBY_CLK (punto B) del coolrunner?

grazie

[kiron78]

esattamente, come da guida del coolrunner. Se googoli un po la trovi Be' occhio al clk che è un po bastardello

[zeruel85]

Anche io detesto i QSB. Il punto sotto è anche più facile...

Inviato dal mio GT-I8150 usando Tapatalk

[Pa0l0ne]

Ma cosa dite maiiiiiiii.......ragassiiiiiiii...le Quick Solder Boards roccano la scena dal 2002!!!!
Per la prossima Xbox il team Xecuter tirerà fuori quelle che incolli direttamente con la Loctite in argento conduttivo...basterà sputarci sopra per attivare il processo chimico.

Nel frattempo evitatele come la peste...

[vublich]

EDIT:

niente, ho cantonato :P

[zeruel85]

No ti sbagli, non è una slim.

Inviato dal mio GT-I8150 usando Tapatalk

[vublich]

Hai ragione! mi ero perso ke era una jasper!

[zeruel85]

Succede...

Inviato dal mio GT-I8150 usando Tapatalk

[kiron78]

Ma quindi???

[The Pusher]

Chi????????????

[kiron78]

ma???????????

[flussante]

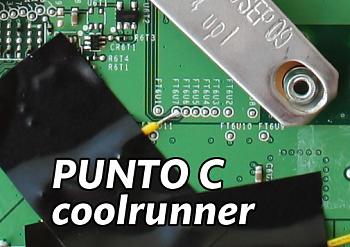

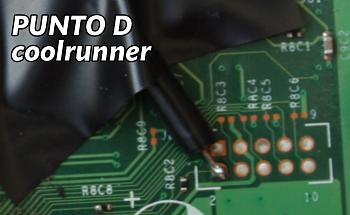

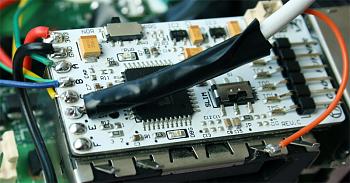

Niente Glitch, vi mostro le foto.... qualche idea?

[kiron78]

Ma è un rhg 2.0??

[zeruel85]

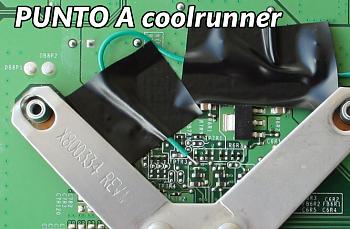

Ma non glitcha, o tenta il glitch ma non parte Xell dopo tanto? Cioé il led di debug lampeggia ogni 5 secondi? Se mi dici che tenta il glitch, prova a chiudere il ponticello vicino al punto A sul Coolunner.

@kiron78: no, è RGH classico.

[flussante]

Il led verde non si accende proprio

Inviato dal mio HTC EVO 3D X515m

[zeruel85]

Mmm, prova a rifare il PLL_BYPASS senza lasciare tutto quel filo scoperto, cura un po' meglio quel punto. Vediamo se cambia la situazione.
