slim rgh matrix schermo nero dentro lo chassis metallico

[vublich]

rieccomi a far malanni. :P
allora oggi ho fatto rgh su una slim di un amico con un matrix v1 + trident, al momento il chip non ha il condensatore (maledetti negozi chiusi al sabato) tra A e GND ma solo i pad slim chiusi, RST collegato con un classico cavo awg di 50cm che fa il giro attorno la x-clamp e CLK alternativo sempre sotto (FT3N2).
matrix programmato via matrix nand flasher usb + diodi e condensatore con file xsvf penso classico trovato in rete.
c'è qualcosa di + specifico per il dual nand?
cmq con la mobo fuori dallo chassis metallico xell si avvia quasi sempre entro il minuto, anche con hard disk collegato, ho già anche scritto sulla seconda nand dashlaunch 2.32 + fsd ultima versione e tutto funziona senza troppi problemi, anche in questo caso avvi sotto il minuto.
quando però rimetto il tutto nel case metallico della xbox e provo ad avviarla mi da sempre schermo nero, sia xell che fsd anche dopo un bel pò di tempo.
mentre con la nand originale tutto funziona e si avvia subito.
può il solo condensatore tra A e GND risolvere questo inconveniente?

p.s. ho provato a mettere il led di debug seguendo la guida di titty, ma con il punto vcc non di stand-by da lui suggerito per l'alimentazione http://www.consoleopen.com/forum/att...e-filo-3.3.jpg, il led dopo aver lampeggiato resta acceso fisso una volta partita la console.
se invece uso il punto vcc della guida del trident http://www.consoleopen.com/forum/ima...sable_chip.png il led ovviamente resta acceso anche quando la console è in stand-by.
come attacco il tutto in modo da farlo funzionare come si deve?
grazie a tutti.

[vublich]

dai su non siate timidi.. datemi qualke dritta..!
ho messo il condensatore da 270pf tra rst e gnd e ora almeno glitcha anke con lo chassis metallico, però a volte ci mette una decina di secondi, altre volte 30 altre circa un minuto.
ho provato anke con rst corto a misura, rst da 7+32 e da 30 cm ma per ora con 50cm è la migliore soluzione..
qualke aiutino?
vi lascio qualche foto dell'installazione del tutto, tranne che ora c'è in + il condensatore.
ImageShack Album - 6 images

p.s. ho notato ke ci mette qualke secondo a spegnersi del tutto, è normale?
avreste qualke link di timing in formato xsvf da provare?
io ne ho trovato sl uno purtroppo..

[zeruel85]

Non ho capito, ma adesso che ti glitcha, qual è il tuo problema?

Inviato dal mio GT-I8150 usando Tapatalk

[vublich]

ke il tutto è un pò trp random..
ho provato i "fix" descritti prima ma ancora si avvia nei tempi + casuali.. spesso in un minuto circa col disco collegato e tutto..
ho provato anke facendogli fare il giro di fili di nexus ma sempre uguale..

[andreagtr]

Devi trovare il giusto mix tra condensatori e cavo rst, lunghezza, tipologia (quante saldature o pezzo unico), percorso.
avedre avii fissi è praticamente impossibile, era giá dura sulle phat con rgh1 figurati su slim...
Questo che ti ho descritto è citato in tutte le guide/forum/discussioni, non vorrei dire di usare il tasto cerca...

Comunque gioca sul filo rst, consiglio fallo in 2 pezzi, uno da 30+10, il piú lontano da mobo e toroidali.

[vublich]

provato anke questo, scritto anke + su. stessa cosa, sempre sul minuto circa.. anke facendo diversi giri.. potrei provare con un 220pf invece dei 270pf oppure con un 330pf..

[zeruel85]

Tempo medio di boot?

Inviato dal mio GT-I8150 usando Tapatalk

[vublich]

circa sul minuto.. ora xò provando con un multifilare su rst mi è saltata la piazzola..
azzz

[zeruel85]

Cerca le foto su come riparare il punto. Ora sono lontano dal pc, non posso metterti il link, sorry.

Inviato dal mio GT-I8150 usando Tapatalk

[vublich]

sisi trovato! il pad della resistenza r4d4 vicino al dissipatore..
resuscitata! fiuuuuu..!
ora xò il punto A del matrix lo collego anke quello allo stesso pad della resistenza? la vedo difficile..

[zeruel85]

Lo colleghi sotto la mobo, non sopra.

Inviato dal mio GT-I8150 usando Tapatalk

[Armand]

allora si fa così:

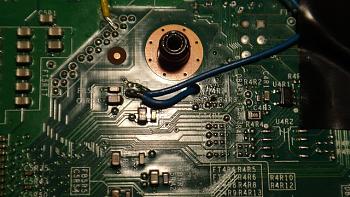

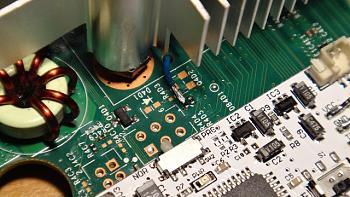

nella prima immagine collega e salda i 2 spezzoni. il filo che va nel buchino della mobo va saldato come in figura 2, l'altro capo va al cpu_rst del chip

[zeruel85]

Eccolo! Per fortuna c'è Armand.

Inviato dal mio GT-I8150 usando Tapatalk

[Armand]

troppo buono

[vublich]

ok.. io sotto ho saldato sulla pista appena fuori della clamp xkè nn riesco a toglierla..
dovrebbe andar bene cmq giusto?
originale parte cmq. è già qualcosa..

[Armand]

ehm come? puoi postare foto?

[vublich]

scusa l'ora, ho appena rimontato tutto.. stranamente funziona con tempi sui 30 sec circa..
ma nn la apro +..
ecco qui cmq.. so ke era meglio dove me li hai segnati tu ma nn riuscivo a tirar via la clamp e piuttosto d far altri danni ho grattato un pò la pista e saldato i fili li..



Scusate la foto da cell ma ho sl quello..
Nn prendetemi trp in giro ke sn alla seconda xbox..

[vublich]

per il momento può andare così..
il proprietario la prova per un pò d giorni e poi si vedrà il da farsi..
in caso la manderò a far vedere a qualke guru qui...

[Armand]

se funziona, allora benissimo! 30 secondi è un buon tempo per slim! nel caso continui a funzionare magari ci metti qualche goccina di colla a caldo per fermare tutto..sono contento che funzioni!


EDIT

[vublich]

solo con la stagnatura mi sembra ben salda.. spero!
cmq ho messo un pò d nastro isolante per fermare un pò il tutto e per isolare la stagnatura dalla clamp..
sisi funzionare funziona.. solo ogni tanto fa qualke avvio in un minuto ma in caso si sta prima a spegnerla e riaccenderla.. spero ke duri!
se me ne capita un altra proverò a prendere il rst direttamente sulla resistenza per vedere se il tutto va meglio.
ma i timing alternativi o altri in formato xsvf da dove si scaricano?
che io ne ho trovati solo uno per ogni tipo di piastra madre..
magari provando altri timing si riesce a migliorar qualcosa ma nn riesco a trovarne altri..

p.s. ti può andar bene la stagnatura? :P
