Ok, spero di sbagliarmi allora, mi sembrava strano che per leggere la nand il pad portasse in piu posti...
Quindi togliendo continuità come dovrebbe essere nel suo caso dovrebbe trovare continuità comunque nella parte inferiore giusto?
Comunque sia, con alimentatore acceso e 0022 c'è poco da provare a mio avviso...
Si infatti dato che mi era saltato un pad li ho saldato sotto la mobo alcuni fili x leggere la nand e va tranquillamente
eh..filo sottilissimo multimetro flussante e stagno..si ma tu ora hai accesso alla nand ma hai interrotto il collegamento al southbridge..non so se mi spiego..
Originariamente Scritto da andreagtr
lui trova continuità adesso dal pad alla R1R1 che si trova sotto la mobo...ma dal pad al southbridge il collegamento è interrotto
Quindi dici che con del flussante e stagno ricopro la pista DOVREI risolvere?

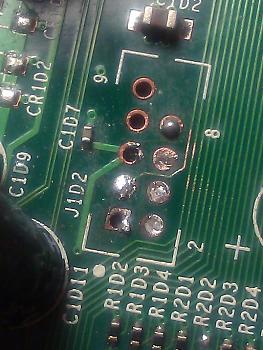

FOTO fatta meglio
Ultima modifica di andrea965; 06-05-12 alle 21: 33
Non ho ben capito, ma il fatto chest nand si legga anhe da sotto è normale, sono fori passanti!
Ma hai ripristinato la pista e si accende?
no la pista è integra..dall'altra foto sembrava interrotta..poi ho presso una cappellata enorme..ho sbagliato a cerchiarti il pad nella foto precedente..che fesso
Caspita, gratti la pista dopo l'interruzione, applichi del flussante, ci stagni un piccolo filo, e lo stati al pad, e vedi se parte, ma prima di tutto ció controlla la continuità!
Adesso non so come ripristinarla sinceramente non ho neanche del flussante in casa.(comunque se non l'aveste capito anche con nand originale da i 3 led)
Non ci sto capendo piu niente che devo fare? hahahah
Ultima modifica di andrea965; 06-05-12 alle 21: 38
sembra saltata a guardarla bene..ma proprio bene...la pista va al southbridge..credo sia quello il prob..usa il multimetro
EDIT
Prova senza flussante
Ma quindi il tester non ti segna continuità? Hai grattato la pista?
La pista è già bella grattata..può controllare mettendo il puntale in zona dell' 8..li è bella scoperta!!
Adesso ho l'xbox in casa il tester lo ho in laboratorio domani provo ma comunque facendo un po di chiarezza che devo fare dalla A alla Z Grazie ragazzi
Metti il tester sulla nota, e metti un puntale sul Secondo pad dal basso a sx, e l'altro puntale nella parte piu lontana della pista scoperta (vocino all'8 appunto)
Anche se a me sembra ok!
E poi ? Se cè continuità ? se non cè?
Comunque cè continuità
Ultima modifica di andrea965; 06-05-12 alle 21: 58
E allora come previsto non è li il problema, anche perche se mancasse comunicazione tra nand e south credo non darebbe segni di vita.
Se non senti lo stic vicino ai dissipatori prova a dargli una scaldata staccando le ventole, sempre se l'alimentatore resta verde!
Anche io ho avuto quel problema con una xenon, ho sistemato la saldatura su PLL e ora va che è una meraviglia (anche se non ho la DVDkey LOL)
ho 2 jasper con rros 0022 messe da parte per pezzi di ricambio... a mio avviso non ci fai più niente.
Quando mi sono usciti i led ancora non avevo montato il cpld . .quindi il problema sono sicuro che c'è nei punti dove ho estratto la nand
Comunque la cosa di scaldarla già lo fatta tempi fa non va
Non e' detto che scaldandola vada sicuramente, se hai dei problemi "veri" di rrod devi solo o reballare il chip o addirittura sostituirlo!
Certe volte l'RROD si presenta anche solo spegnendo e riaccendendo la console, figurati traficandoci dentro...
