Xbox 360 C3B2 & R4B24 & pista saltata

[Gnomx]

Ciao a tutto ragazzi.

Mi hanno portato una xbox FAT con pista saltata ; vorrei sapere se è possibile, pur essendo esente di condensatore R4B24 , effettuare il fix di tale punto.

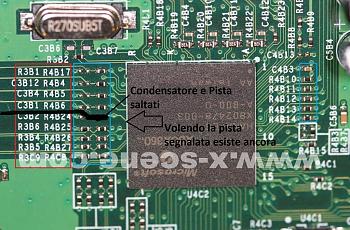

Posto foto per esplicare il problema .

Aspetto vostre notizie.
[URL="http://img535.imageshack.us/img535/2186/miaxbox.jpg"]http://img535.imageshack.us/img535/2186/miaxbox.jpg[/URL]

[Armand]

allora devi ripristinare la resistenza (33 ohm) primaditutto e poi la pista

[Gnomx]

Ok Grazie.
Devo per forza usare una resistenza SMD , oppure posso semplicemente usare le " classiche " resistenze?

Thanks

[Armand]

una da 1/4w va benissimo ma potrebbe peggiorare la situazione..se per caso dovesse muoversi potrebbe strapparti ancora di più la traccia..

[Gnomx]

Ok Capito.
Potrei levarne una da una vecchia xbox che ho a casa che non funziona più. Tipo una Xenon.
Potrebbe funzionare.

[Armand]

la xenon non ha resistenza vicino l'hana..anzi non ha l'hana dovresti misurarle una per una e trovare il giusto valore (considerando che dovresti misurarle dissaldando prima la resistenza dalla mobo) hai pm comunque

[Gnomx]

E se la togliessi da una scheda madre con HDMI che ha il Chip hana ( tutte le HDMI ) ???

[Armand]

quello si! funzionerebbe senza problemi!

[Gnomx]

Allora la stacco subito... Thanks a lot

[Armand]

di nulla! occhio a verificare la continuità!

[Gnomx]

Ok Sicuramente ne testo la continuità prima di installarla!

[Armand]

non della resistenza! se la pista li è saltata (a sx) devi sgrattugiare e saldare un filo alla resistenza e il filo alla pista..è difficilotto

[Gnomx]

No tranquillo. No ho già fixate parecchie... Però senza resistenza non mi era mai capitata.... Tranquillo ce la farò!

[Armand]

non lo metto in dubbio..buon lavoro!

[Gnomx]

niente da fare..... 2 led rossi....
vabbè la butto nel cess

[Armand]

hai rimesso bene i dissipatori?

[Gnomx]

Che asino non li ho messi ... manca pure il punto CPU e la resistenza per il fix...
I led sono il 1 e il 3

[Armand]

e beh allora provvedi

[Gnomx]

Adesso provo a sostituire anche la resistenza che sta li ...
Cmq i led li dava anche prima che la resistenza si staccasse , sempre senza dissipatori ...

[ZioPippoSSJ]

In questi casi l'importante è ripristinare la situazione originaria ripristinando i collegamenti interrotti e i componenti mancanti.
Ti posto un esempio di una che ho fatto io qualche tempo fa. Il ragionamento ovviante è valido qualsiasi sia il punto danneggiato e, ovviamente, non sol per xbox ma per qualsiasi scheda elettronica.
