RGH 2.0 Con board "alternative" ??

**andreagtr** · 25-04-12

Salve a tutti, dopo aver osservato da "lontano" lo sviluppo del rgh 2.0 mi decido alla prova.
Domande:

Si può eseguire con una board alternativa (tipo la MOD360 di Ilario

) Come?
Sulla guida di TX vedo dei punti "nuovi" tipo F ed E, che sono? (ecco il perchè della domanda sopra)
I file XSVF per i timings, li posso usare con 360GCProg ? Come?

Grazie mille per l'aiuto!!

**The Pusher** · 25-04-12

Lo puoi eseguire in linea di massime su tutte le board, rispetto all'RGH normale non attacchi il _pll ed invece aggiungi anche su fat sda ed scl

**andreagtr** · 25-04-12

Ti ringrazio per la pronta risposta (sono con la Falcon sulle gambe

)

Ma per programmare il chip con gli xsvf non posso usare 360gcprog? non me li legge!

**andreagtr** · 25-04-12

Ragazzi, nella guida di Titty, su come programmare un 360 storm con i file xsvf c'è scritto che si può usare un programmatore LPT, ma poi si dice di usare nandpro3 che chiaramente dice "USB device" e programma il chip...
sono io rinco o c'è qualcosa che non va??

**zeruel85** · 25-04-12

Con che cosa lo vuoi programmare?

**andreagtr** · 25-04-12

Originariamente Scritto da zeruel85

Con che cosa lo vuoi programmare?

Cit. "I file XSVF per i timings, li posso usare con 360GCProg ? Come?" " c'è scritto che si può usare un programmatore LPT"

O comunque qualsiasi software utilizzabile tramite LPT, non ditemi gli xilinx lab tools perchè al momento non si possono scaricare...

**Armand** · 25-04-12

hai il nand programmer con pic18f?

EDIT

**andreagtr** · 25-04-12

Originariamente Scritto da Armand

hai il nand programmer con pic18f?

EDIT

Roger mio capitano, solo che non ho il diodo zener per fare l'interfaccia...

**Armand** · 25-04-12

io non l'ho fatta con lo zener

tra vcc e gnd metti 4 diodi 1n4148 in serie. l'anodo della catena lo connetti a VCC e il catodo della catena a gnd

**andreagtr** · 25-04-12

...mmmm.... il mio pic è uno 18f2455, ma è montanto su un reader, c'è possibilità di modificare solamente il reader? o devo farlo nuovo?
Se hai qualche schema sarebbe fantastico!

GRazie millle della notizia!

**Armand** · 25-04-12

voilà! ecco che devi fare:

RGH 2.0 Con board "alternative" ??-schematic.jpg

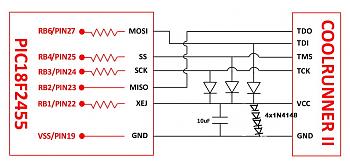

questo è lo schema modificato da me e provato senza zener ma con 1n4148..provato milioni di volte e funzionante con coolrunner, matrixv1 e glitch autocostruiti..tutti i diodi dello schema sono 1N4148

poi scarica questo pacchetto:

Nand&CoolRunner_Flasher_USB_v1.0.zip

dentro ci sono i files xsvf, il programma xsvf, e il pic va riprogrammato con un file hex che trovi all'interno del pacchetto, nella cartella pic firmware. poi devi reinstallare i driver del pic che troverai nella cartella /picfirmware/driver

ovviamente il nand programmer fungerà sia per lettura e scrittura delle nand xbox che per scrittura dei cpld. ciao!

EDIT

**andreagtr** · 25-04-12

E poi non mi bastano i diodi e non ho il condensatore...
C'è un modo più "essenziale"? anche perchè la alla board devo dargli i 1,8 e non so dove batterli...
Posso alimentare il chip con la X e programmarlo con il pic? funzionerebbe?
PS schema trovato...

**Armand** · 25-04-12

sullo schema vedi vcc e gnd..la vcc va connessa al pin 35 e il gnd lo connetti ai 3 gnd del chip. per ovviare al problema 1,8, in fase di programmazione io mi armo di una ministilo,il + lo connetto al pin 15 e il gnd ai gnd e lo programmo tranquillamente. non ho mai provato ciò che dici tu..teoricamente potrebbe funzionare..praticamente non so!

EDIT

**andreagtr** · 25-04-12

Quindi non posso usare la X per alimentare i 3,3, e gli 1,8..?

**Armand** · 25-04-12

Guarda non lo so..avendo la matassa da 100 pezzi di 1n4148 non mi sono fatto il problema di alimentarla con la xbox..mi trovo bene così! puoi provare..ma secondo me xsvf non ti riconosce il chip..poi oh posso sbagliarmi..anzi sbaglirò qusi di sicuro!

EDIT
