Salve a tutti, stò provando ad effettuare l'rgh su una falcon, con il chip di ilario.
Letta la nand, creato l'immagine ecc con multibuilder e ricaricata sulla nand. Monto il chip di ilario e all'accenzione l'unica cosa che succede è che si accende il led dopo circa 5 secondi, poi più niente. Niente cambio di velocità nelle ventole, nulla. riprovo ad riaccendere e stessa cosa.
Secondo voi cosa può essere??
Posta qualche foto dell'installazione. Il cpld è programmato bene?
Che Dashboard ha la Console ?
come già detto da Zeruel, posta le foto dell'installazione del CPLD.
Domani posto le foto, comunque la dashboard è la 13640 e il CB il 5771. L'immagine ecc l'ho fatta con l'ultima versione di multi builder.
aspettiamo le foto

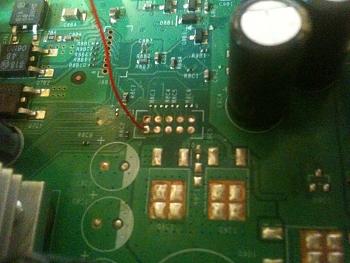

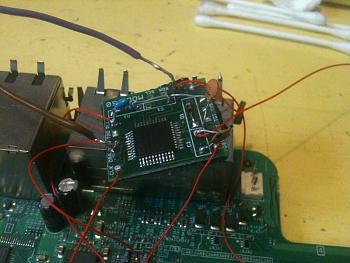

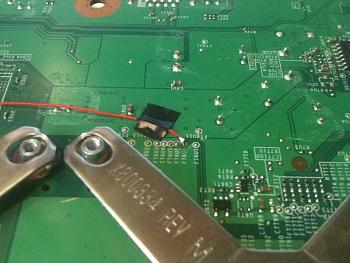

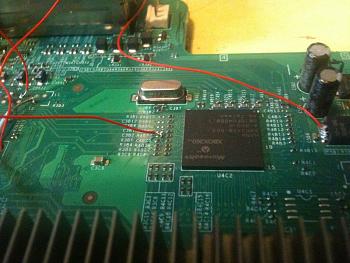

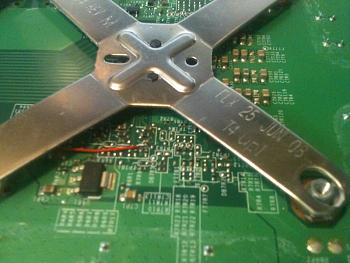

Ecco le foto:
Bruttissime le saldature del PLL_By pass e del CLK ...
sicuro che siano ok ?
Cerca di rifarle meglio ..
stryp ma la 1.8V non va presa da C5B6?? comunque si son fatte male le saldature
Bhè adesso non ho una piastra sotto mano ... ma penso che lui abbia controllato con il tester .. :O !
io sinceramente cambio sempre il punto di alimentazione ... XD .. mi metto li con il tester e vedo subito, tanto ce ne sono talmente tanti sulla scheda madre
Se hai una Falcon il glitch dovrebbe essere mediamente molto veloce. Sicuramente è un problema che riguarda le saldature, oppure i componenti extra che hai installato sul cpld. Elencheresti le modifiche apportate al cpld per scrupolo? Grazie.
io so che la 1.8 va connessa al punto in basso di quel condensatore..spero abbia controllato! poi magari anche dove l'ha connessa lui va bene!
Sì, dagli schemi è come dici tu. ElleGi92 armati di multimetro e controlla che gli 1,8V siano erogati correttamente.Originariamente Scritto da Armand
gli 1.8V sono ammodo
Per vedere se le saldature sono ammodo, basta vedere se c'è continuità alle estremità del cavo, no?
Cmq per il cpld, l'ho usato lisco, senza componenti aggiuntivi se non il condensatore da 100pf tra massa e Pll, poi ho aggiunto uno da 22onf tra rst e massa e l'unica differenza che ho constatato è che le ventole stanno ad una velocità intermedia, e non come prima che partivano a razzo, però sempre un solo lampeggio del led dopo 5 sec dall'accensione poi più nulla.
allora son fatte male le saldature..devono essere sferiche e lucide...non è sufficiente solo la continuità..
EDIT
Saldature ...
dissalda tutto, pulisci per bene con la trielina e le rifai per bene con il flussante ..
è già rognoso di suo l'RGH in più se si fà un lavoro così alla sprovvista ..
Aggiornamento: Mi ha preceduto Armand .. XD
Il condensatore su PLL hai detto che è 100pF? Dovrebbe essere 100nF mi pare di ricordare...
Flussante e pasta salda sono 2 cose diverse giusto?
Bhè si ... non sono proprio della stessa qualità, da quanto ho capito tu ha il barattolo giallo con il tappo rosso vero
Prenditi 10cc di Flux gel della Amtech ... è buono ...
No ho una pasta di una casa tedesca (felder lötfett), comunque appena cambio saldatore mi ci rimetto, tanto con quello che uso ora faccio troppo casino.
Si prenditi il materiale idoneo e fai pratica su Schede madri rotte ..
