Regalino per la comunity di Console Open: Usb Spi flasher fatto su Eagle. UPDATE V2.1

**Essereumano** · 05-11-11

Ma come, ti faccio tutto sto lavoro e prendi prodotti già fatti???
Scherzi a parte, lo schema è fatto in modo da poter portare la porta usb fuori dalla console, quindi non è possibile saldarci direttamente una porta usb ma va usato del filo, è così perchè volevo lasciare il flasher all'interno della console.
Dico questo per completezza....

**Angel_on_earth** · 08-11-11

Originariamente Scritto da Essereumano

Ma come, ti faccio tutto sto lavoro e prendi prodotti già fatti???
Scherzi a parte, lo schema è fatto in modo da poter portare la porta usb fuori dalla console, quindi non è possibile saldarci direttamente una porta usb ma va usato del filo, è così perchè volevo lasciare il flasher all'interno della console.
Dico questo per completezza....

ti ringrazio infinitamente per il lavoro che hai fatto....e appena posso me lo voglio autocostruire...perche e fatto veramente bene!!!
purtroppo io l ho preso pronto perche sinceramente ho aspetto che tu postassi lo schema,ma capisco pure che ognuno di noi ha i suoi impegni sia familiari che lavorativi....e non volevo stare li a pressarti ogni giorno per avere lo schema....
comunque ti faccio i miei complimenti perche sei un uomo di parola...mantieni le promesse!!!
grazie sempre!!!

caxxxoo se aspettavo un altro pò risparmiavo...

l essere umano ingordo...

**sn0z33r** · 11-11-11

Essere posta qualche foto del pcb realizzato !!
ps come risonatore può andare questo ceramico ? [url=http://it.rs-online.com/web/p/risonatori/6240888/]Risonatori Ceramic resonator THT CSTLF 12.00MHz Murata CSTLF12M0T55-B0 consegna in 24 ore[/url]

**mikele09** · 29-11-11

Ciao. Ho realizzato uno spy completo di led on e di due led che indicano la lettura/scrittura ed erase della nand per xbox.
Vi allego le foto e un archvio dove ci sono la vista componenti il pcb e lo schema realizato con eagles.
Siccome sono riuscito a testarlo solo una volta in lettura con il jtagtool poi il pc ha incominciato a fare i capricci ed ora anche utilizzando le varie versioni di nandpro da dos non mi riconosce più usb vorrei sapere da voi se potete controllare il circuito e magari capire se può esserci qualche errore in fase di costruzione.
Grazie

ecco il link dove trovare archivio: [url]http://www.megaupload.com/?d=GMKFRSZB[/url]

**Essereumano** · 03-12-11

Ti consiglio di aprire un thread a parte per il tuo problema.

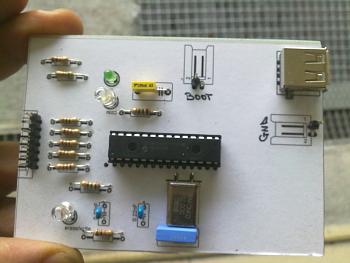

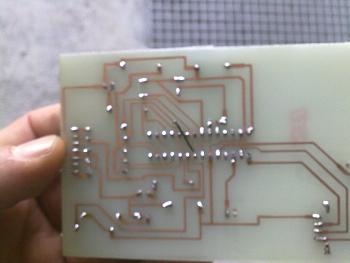

Per chi aveva chiesto la foto del pcb (chissà perchè?) eccola...

**mikele09** · 03-12-11

Ho controllato e capito il perchè non funzionanva. Avevo messo il punto G in j2d2 invece che in j1d2. Ho messo il punto G al posto giusto ed è andato tutto bene.
Grazie

**X-ray** · 03-12-11

il punto G risolve un sacco di cose....

**mikele09** · 03-12-11

Originariamente Scritto da X-ray

il punto G risolve un sacco di cose....

ahahahahah:-) fosse stato quel punto G...almeno ci passavo ore più volentieri.....:-)

**Mel** · 08-12-11

non mi maledite^^ uno gia fatto e tutto esiste? e se esiste chi lo vende,
scusate la domanda
grazie ciao

**X-ray** · 08-12-11

certo che esiste, per esempio lo fa anche il team matrix:

[url=http://www.consoleopen.com/xbox360/matrix-nand-programmer-un-semplice-pic18f/]Matrix NAND Programmer, un semplice pic18f ! | ConsoleOpen[/url]

**Mel** · 08-12-11

grazie ciao

**elidoe89** · 04-01-12

mikele mi spieghi dove vanno posizionati i 3 led??quello per la lettura, erase/write credo vadano sul pin header ma non si vede bene e quello verde che credo sia una sorta di indicatore per dire che passa corrente nel circuito.

**mikele09** · 22-01-12

Il led per la lettura va sul pin2 del pic, mentre erase/write va su pin3. Il verde è solamente per controllare alimentazione del circuito.

**Essereumano** · 23-01-12

ragazzi siamo off-topic, cerchiamo di non inquinare questo thread

**D@rio** · 27-01-12

per chi volesse la basetta con la porta USB, eccola!

dopo posterò anche il posizionamento ed i valori dei componenti

picflash.brd.pdf

**D@rio** · 27-01-12

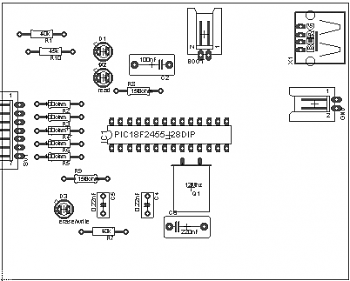

ecco la disposizione dei componenti (con il valore)

**freelancer** · 28-01-12

Se vi interessa ho modificato un firmware per questo flasher in modo da usarlo anche per programmare il coolrunner, lo trovate al link sotto, nel readme è spiegato come usarlo. Dovrebbe essere sufficientemente stabile

[url=http://www.mediafire.com/download.php?b2ao0w119lo9rl3]Nand&CoolRunner_Flasher_USB_v1.0.zip[/url]

EDIT:

Questa versione contiene le modifiche di cui si è parlato nel topic per gestire CPLD a più elevato numero di macrocelle.

[url=http://www.mediafire.com/?h5u2d4ybkpkbvoa]Nand&CoolRunner_Flasher_USB_v1.1.zip[/url]

**MARCHISIO80** · 28-01-12

Originariamente Scritto da freelancer

Se vi interessa ho modificato un firmware per questo flasher in modo da usarlo anche per programmare il coolrunner, lo trovate al link sotto, nel readme è spiegato come usarlo. Dovrebbe essere sufficientemente stabile

[url=http://www.mediafire.com/download.php?b2ao0w119lo9rl3]Nand&CoolRunner_Flasher_USB_v1.0.zip[/url]

Veramente un ottimo lavoro,complimenti

Originariamente Scritto da D@rio

ecco la disposizione dei componenti (con il valore)

Ottimo lavoro,grazie mille
