ringrazio il forum per tutti gli argomenti disponibili e in maniera dettagliata.
ottimi gli utenti davvero preparati.
come da titolo ho una trinity a cui ho installato il chip e al primo avvio non parte. la accendo senza il lettore in quanto l'ho rotto per il kamikaze (chiavi ok) ma niente.
avvicinando l'orecchio tenta di partire ma poi niente. ho saldato anche il condensatore e cavo lungo 40/45cm. cosa può essere? devo postare foto?
grazie
Sì intanto comincia a fare foto dell'installazione.
che chip è cool runner? si posta foto per vedere
Il chip l'ho programmato con lo spi flash con pic18 più diodi ed è andato tutto a buon fine, quindi escluderei errori di prog. Per la configurazione mi è stata data dal venditore. Dopo posto le foto....
[url=http://imageshack.us/photo/my-images/685/fronteig.jpg/]ImageShack® - Online Photo and Video Hosting[/url]
mi scuso per il ritardo ma lavoro tutta la giornata....
questo è il fronte e adesso posto il retro...
quello che non è chiaro basta che chiedete.
grazie
Ultima modifica di nappoleon; 10-04-12 alle 21: 39
[url=http://imageshack.us/photo/my-images/29/retrockn.jpg/]ImageShack® - Online Photo and Video Hosting[/url]
retro
scusa ma vedo male io o i fili sono collegati con la colla a caldo????
Abbastanza improbabile...
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.

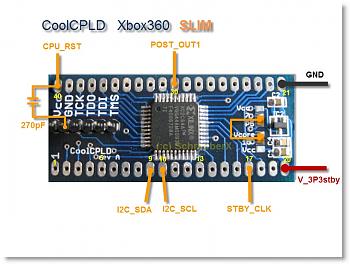

questa èla configurazione del chip
Sent from my iPad using Tapatalk
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.
C'è qualcuno?
Sent from my iPad using Tapatalk
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.
incominciamo dal solito led di debug....pin27 gnd e vedi se si accende...se non lo fà saldaure fredde e ricontrolla i collegamenti....
Ultima modifica di nexus; 11-04-12 alle 12: 01
Led di debug....pin 27?
Sent from my iPad using Tapatalk
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.
per vedere se il chip interroga, collega l'anodo del diodo al pin 27 dello xilinx, e l'altro capo a massa....se si accende a intervalli vuol dire che interroga, se non lo fà controlla saldature e connessoni
ok provo......
Fatto. Ho usato un led ad alta luminosità. Appena collego l'alimentazione si accende con una luce fioca. Accendo la console e rimane acceso senza intermittenza... Per spegnerlo devo togliere l'ali....
Sent from my iPad using Tapatalk
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.
Il cpld è stato programmato correttamente?
Si. Escludo il cpld perchè l'ho programmato da dos con lo spi flash con i diodi ed è andato tutto come da guida.....
Sent from my iPad using Tapatalk
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.
Ok, te l'ho chiesto perché quando il led di debug rimane acceso fisso di solito significa che non è stato ancora programmato il cpld. Se non boota potresti provare a cambiare la saldatura relativa al STBY_CLK. Prova con il punto alternativo, il FT3N2, lo trovi sotto la scheda madre, più o meno vicino ai punti relativi alla lettura/scrittura della nand.
EDIT: posti per favore una foto del collegamento del led di debug che hai fatto?
Ultima modifica di zeruel85; 11-04-12 alle 13: 38
la luce fioca del led può dipendere anche dalle saldature fredde o collegamenti errati..ricontrollali...
Ultima modifica di nexus; 11-04-12 alle 16: 18
Stasera rifaccio i collegamenti e provo. Sul pin 27 devo avere 3,3v?
Ultima domanda: ma anche se fioca non dovrebbe accendersi ad intermittenza lo stesso appena collego?
iPad
Ultima modifica di nappoleon; 11-04-12 alle 18: 19
se mi aiuti è per altruismo, non per ego personale. sii breve e diretto.
