trinity non glitcha

**nappoleon** · 13-04-12

rieccomi dopo giorni di assenza. ho rifatto le saldature ma stesso prob., luce fioca appena collego l'alimentatore. avvio la console dal carrello o dall'accensione ma il led sul cpld non reagisce, sempre fioca, e il led del tasto di alimentazione lampeggia in verde....

**diffusore** · 13-04-12

fidati o chip programmato male o piu' facilmente,vedendo le foto,saldature fredde....senza offesa i fili e le saldature sono oscene.
quella sull' hana poi non ne parliamo........ti prego di non offenderti........

la saldatura normalmente e' a forma di pallino.....le tue non sono neanche minimamente a farma di pallino.

usa un po' di flussante o liquido o gel e ripassa TUTTE le saldature comprese quelle del chip.
leva la colla a caldo sulle saldature del chip,che non serve a niente....il filo si tiene al chip con la saldatura non con la colla.

ripassa tutto e rifai le foto.

**nappoleon** · 13-04-12

Non ho usato da nessuna parte colla a caldo. Come la si può usare??? Ho rifatto le saldature e penso più che sia il chip. Come faccio a verificare se ho programmato da dos e mi rilevava sia il chip che la programmazione a buon fine? Non per le saldature ma se il chip ha il sw caricato deve reagire sul led, giusto? Il led l'ho collegato + al 27 e - al gnd della programmazione.

iPad

**nappoleon** · 13-04-12

È la prima console che glitcho. Quali fili mi consigli? Ho preso i fili di un hdd pata.

iPad

**P@olo** · 13-04-12

fai delle foto attuali, altrimenti non riusciamo a capire.
Se hai un dubbio sul chip, lo puoi riprogrammare senza problemi

**diffusore** · 13-04-12

Sul chip su alcune saldature c'e una cosa che sembra colla....

**chojin** · 13-04-12

Ma lettura NAND e scrittura ecc sei certo al 100% che siano andate a buon fine?

---
I am here: [url]http://tapatalk.com/map.php?pfwgt5[/url]

**nappoleon** · 13-04-12

eseguite con autoGG come da guida.

**diffusore** · 14-04-12

rifai le saldature,usa un po' di flussante e rifai le foto.

**nexus** · 14-04-12

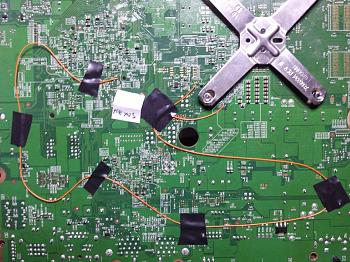

rifai saldature e poi l'RST non lo attorcigliare attorno al dissipatore...ti allego un immagine per capire....

La programmazione rivedila meglio.

E poi il mitico led di debug per capire se l'installazione è fatta bene o meno

**diffusore** · 14-04-12

nexus se osservi la foto postata del top,vedrai che sul chip ed anche sui punti sensibili,quale hana,le saldature sono tutte fredde,senza il minimo accenno ad un pizzico di saldante.

il problema sta tutto li'.

**zeruel85** · 14-04-12

L'attorcigliamento attorno al dissipatore non è tutto sommato una cattiva soluzione. Alcuni utenti hanno riscontrato benefici (a quanto pare, ma l'euristica la fa sempre da padrone) con questa tecnica. Il problema sono le saldature, come dice diffusore.

**nexus** · 14-04-12

si ma il problema sono le saldature ragà lo sò!!!infatti avrà usato uno stagno cinese, invece di uno buono....guarda zeruel85 io tutte le trinity che ho fatto, attorcigliare così il filo attorno al dissipatore non glithava ma manco se la prendevo a martellate.....poi mettendolo come allegato in foto 50 cm, tempi di avvio a volte 5 volte 30...nella norma + o meno...

**D@rio** · 14-04-12

il condensatore che hai messo su cpu_rst sei sicuro che sia corretto? io leggo scritto 27 dalla foto

**nappoleon** · 14-04-12

Stagno Lukey 0,3mm RMA 1,9- stazione saldante Atten 8586 questa è la mia attrezzatura. Non voglio fare il cocciuto sulle saldature in quanto devo imparare e lo sò, ma il chip quando attacco l'alimentazione non interroga. Supponiamo che le saldature sono andate male, il chip appena avvio la console dovrebbe accendersi ad intermittenza anche se non avvia?

iPad

**nexus** · 14-04-12

guarda....a me sinceramente il Lukey l'ho provato come stagno ma non mi sn trovato molto soddisfatto....anzi mi faceva sempre saldature fredde, e durante l'installazione mi dava sempre problemi..!!!!Per eseguire il glitch uso il Kester...mi trovo bene

**carloss** · 14-04-12

Originariamente Scritto da nappoleon

Stasera rifaccio i collegamenti e provo. Sul pin 27 devo avere 3,3v?
Ultima domanda: ma anche se fioca non dovrebbe accendersi ad intermittenza lo stesso appena collego?

iPad

Giusto per evitare equivoci il led va collegato al pin 27 dello xilink che non corrisponde al pad 27 del coolrunner. Il led si accende a intervalli di 5 sec circa

**D@rio** · 14-04-12

Originariamente Scritto da D@rio

il condensatore che hai messo su cpu_rst sei sicuro che sia corretto? io leggo scritto 27 dalla foto

non mi hai risposto, ma continuo ad insistere perchè quasi sicuramente il problema è il condensatore che hai messo tra CPU_RST e massa

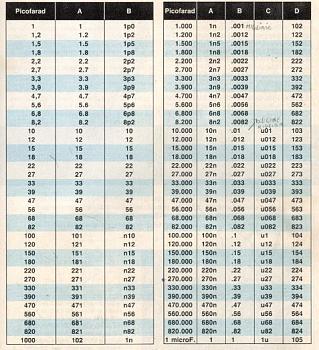

il valore corretto è 270pF (quindi con sigla 271), quello che hai montato tu ha come sigla 27 (quindi 27pF)

**carloss** · 14-04-12

Originariamente Scritto da D@rio

non mi hai risposto, ma continuo ad insistere perchè quasi sicuramente il problema è il condensatore che hai messo tra CPU_RST e massa

il valore corretto è 270pF (quindi con sigla 271), quello che hai montato tu ha come sigla 27 (quindi 27pF)

Eh già... il condensatore non va bene
