Help - rgh falcon v1 - matrix v3

**robysat64** · 17-10-16

scusa il spi nand il programmatore ne ho due

Help - rgh falcon v1 - matrix v3-flash.jpg

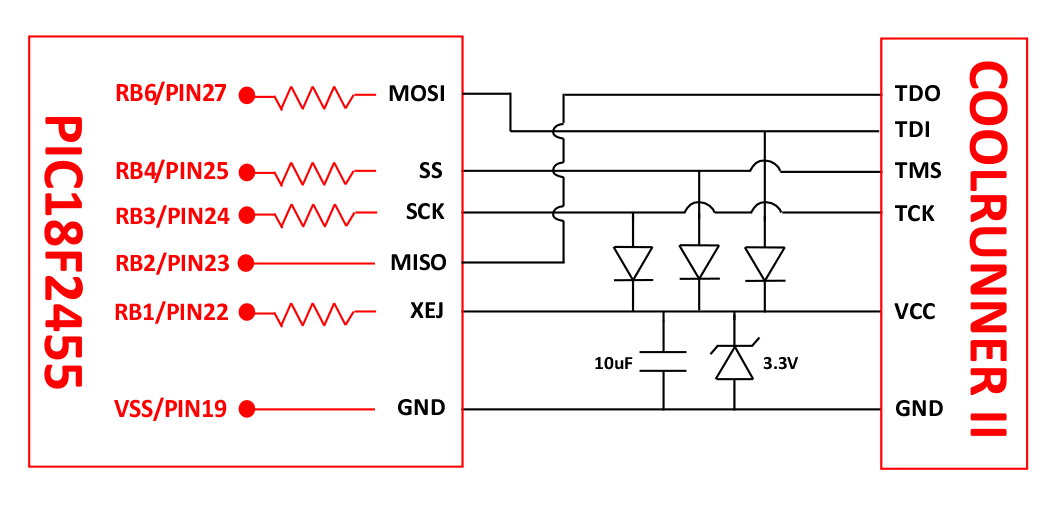

uno lo modificato come questo schema per programmare il matrix v3

Help - rgh falcon v1 - matrix v3-schematic.jpg

poi lo inserisco nel matrix ma che programma uso

**The Pusher** · 17-10-16

usa J-runner. selezioni RGH2 dai pallini del tipo di glitch e clicchi programa coolrunner; seleziona il timing A per il tuo modello di console.
Fai un reset (pad A) di almeno 40cm e passalo dal punto su motherboard a U doppia nelle lamelle del dissipatore piu' alto, fino a raggiugere il punto sul chip.

**robysat64** · 17-10-16

ok poi ci provo.... il pad A intendi dallo schema rgh2 il contatto che ho già saldato quello vicino al processore...

**The Pusher** · 17-10-16

PAD A sul chip, c'e' un solo PAD con la lettera A sul chip, corrisponde al cpu-reset

**Pa0l0ne** · 17-10-16

Originariamente Scritto da robysat64

scusa il spi nand il programmatore ne ho due

Clicca l'immagine per ingrandirla.

Nome: flash.jpg
Visualizzazioni: 62
Dimensione: 10.6 KB
ID: 20099

uno lo modificato come questo schema per programmare il matrix v3

Clicca l'immagine per ingrandirla.

Nome: schematic.jpg
Visualizzazioni: 63
Dimensione: 81.8 KB
ID: 20100

poi lo inserisco nel matrix ma che programma uso

Lo schema che hai eseguito va bene ma a volte potresti poi ottenere dei problemi durante la lettura della NAND. Ti consiglio di eliminare i 3 diodi e piazzare una resistenza da 400ohm tra XEJ e VCC per risolvere questo problema. Hai poi mandato il pic in bootloader (metti a massa il punto boot) e lo hai riflashato?

**Pa0l0ne** · 17-10-16

Originariamente Scritto da The Pusher

usa J-runner. selezioni RGH2 dai pallini del tipo di glitch e clicchi programa coolrunner; seleziona il timing A per il tuo modello di console.
Fai un reset (pad A) di almeno 40cm e passalo dal punto su motherboard a U doppia nelle lamelle del dissipatore piu' alto, fino a raggiugere il punto sul chip.

Pusher, ma sei sicuro possa utilizzare Jrunner con il Matrix moddato per riprogrammare i cpld? Credo debba utilizzare l'xsvf.exe allegato al pacchetto con il codice di freelance

@robysat64 da prompt dei comandi lanci xsvf.exe nomedeltiming.xsvf che nel tuo caso trovi dentro jrunner\common\xsvf\falconrgh2.xsvf

**gigigadda** · 18-10-16

si può usare, il nandreader homemade viene visto a tutti gli effetti come un nand x

**robysat64** · 18-10-16

Originariamente Scritto da Pa0l0ne

Lo schema che hai eseguito va bene ma a volte potresti poi ottenere dei problemi durante la lettura della NAND. Ti consiglio di eliminare i 3 diodi e piazzare una resistenza da 400ohm tra XEJ e VCC per risolvere questo problema. Hai poi mandato il pic in bootloader (metti a massa il punto boot) e lo hai riflashato?

infatti credo proprio che sia questo che non và non comunica l'xsvf.exe nella comunicazione mi da ERROR ora provo a modificarlo come nello schema che mi ha fatto Thank..

Originariamente Scritto da gigigadda

si può usare, il nandreader homemade viene visto a tutti gli effetti come un nand x

e un programma dove lo trovo ...

**Pa0l0ne** · 18-10-16

Ti hanno appena confermato che viene pilotato correttamente da jrunner..... La modifica che ti ho postato non serve a farlo vedere correttamente dal pc, ma per risolvere problemi di comunicazione con la nand.... Lo hai riflashato il pic o no???

**robysat64** · 18-10-16

per la nand come ti ho spiegato ne ho uno a parte... questa mi serviva per programmare il matrix v3 però stranamente sembra non vede il programmatore con xsvf ... lo rifleshato come nella guida comunque windows lo riconosce come MEMORY ACCESS ... quello che mi interessa adesso e riuscire programmare questo matrix glict v3

Sto scaricando j-runner Ver 3 poi ci provo

**Pa0l0ne** · 18-10-16

Ma hai tolto il bootloader mode?
Se poi hai installato i driver del nandpro devi disinstallarli ed utilizzare quelli compresi nel pacchetto per riflashare il pic (libusb driver)

**robysat64** · 18-10-16

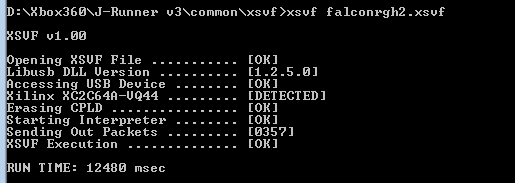

ho trovato inghippo... ho installato i driver della cartella XSVF ed finalmente è partito programmata vedi nella foto

Help - rgh falcon v1 - matrix v3-programmato-matrix.png

Riepilogando
Nand + compare da ok
Matrix V3 programmata con falconrgh2

quindi adesso che si fa...

PS: questo passaggio non lo capito serve ancora

Originariamente Scritto da The Pusher

usa J-runner. selezioni RGH2 ...
Fai un reset (pad A) di almeno 40cm e passalo dal punto su motherboard a U doppia nelle lamelle del dissipatore piu' alto, fino a raggiugere il punto sul chip.

**Pa0l0ne** · 18-10-16

Good, l'inghippo te lo avevo scritto appena sopra. Cmq, ok, ora flashi l'ecc sulla nand ed installi il chip seguendo lo schema per rgh2 su falcon. Per il wiring ascolta il consiglio del pusher.

**robysat64** · 18-10-16

Allora ti spiego passo passo in tutte le operazioni ovviamente tolgo prima l'alimentazione nella xbox

1 flash nand ecc
2 dissaldo il programmatore spi nand flasher

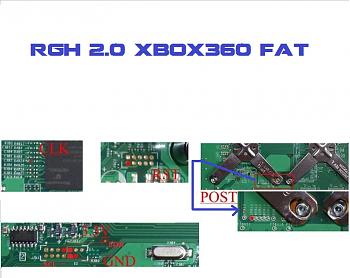

3 saldo il chip matrix e poi Ho Saldato tutti i punti rhg2 come nello schema che segue

Help - rgh falcon v1 - matrix v3-fatrgh-2.0.jpg

4 Alimento la Xbox è accendo
la Xbox non parte morta

Tentativi che ho fatto
1) tolgo l'alimentazione ora se tolgo la massa dal chip matrix rimetto alimentazione xb ok parte lampeggia il verde ma il led blu del chip non si accende rimane circa 2 min e poi si spegne

2) tolgo l'alimentazione risaldo la massa dal chip matrix e dissaldo A CLK
rimetto alimentazione xb ok parte lampeggia il verde... il led blu del chip si accende fa 2 lampeggi dopo 10 secondi 3 luci rosse
spengo tolgo alimentazione riaccendo ora da subito 3 luci rosse...
Ora tolgo la massa rifà come nel passaggio 1 forse nand programmata male l'ho dovuta programmare con autoagg con j-runner non mi riconosce il programmatore in scrittura

qualcosa non torna....

**thunderbirddd** · 18-10-16

Il clock non lo saldare
Usa il quarzo onboard del cpld

**robysat64** · 18-10-16

era ecc mi ha fatto tribolare ricaricato ed finalmente partito cpu-key mi serve solo quello ... da questo passaggio

**Pa0l0ne** · 18-10-16

Bene, procedi al punto 5 e 6 che ti ho scritto....

**robysat64** · 18-10-16

Finalmente.... sono a buon punto grazie a tuoi suggerimenti ora continuo...

Originariamente Scritto da Pa0l0ne

5)con la tua cpukey crei il freeboot tramite il tuo Dump originario 6)flashi il freeboot sulla nand e ti accerti che la console si avvii e funzioni regolarmente entro un tempo adeguato. Eventualmente procedi sempre con wiring od altri aggiustamenti di fino..
Sul passaggio 4 probabilmente avrai problemi che si risolvono con un adeguato wiring ma vediamo di capire a che punto sei.

volevo installare Aurora o cosa mi suggerisci

**Pa0l0ne** · 18-10-16

Per Aurora c'è tempo....concentrati prima ad avere un boot rate decente.

**robysat64** · 19-10-16

Un'altro problema

ho scaricato Autoagg 9.4 con la dash 17502 altrimenti non mi faceva procedere visto che io ho la 17349

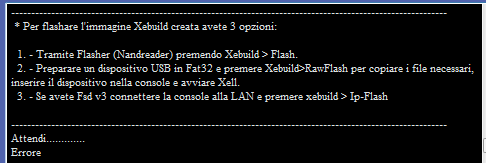

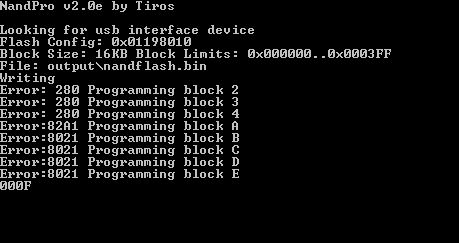

poi ho caricato il nanddump ho inserito la cpu-key in automatico ha fatto tutto lui e mi apparsa questa schermata
