jtag xenon errore e79

[delbricasar]

salve ragazzi

ho avuto in mano una xenon perfettamente funzionante compatibile a pieno con jtag.
mi sono messo al lavoro ed ho installato il mio jrunner programmer 2 letto la nand 4 volte , comparata e creato xell.
installato jtag classico con diodi per xenon.

provo ad avviare la console e79 sempre.

premetto che è il primo jtag che faccio , sempre fatto solo rgh.

e possibile risolvere?

scritto nand originale , tutto funziona alla perfezione

grazie a chi mi darà consiglio

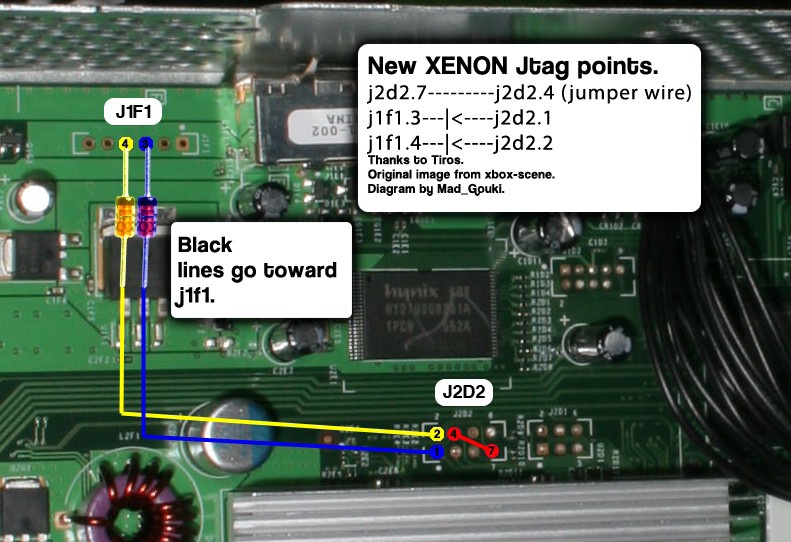

questo e lo schema che ho usato

[pocoyo2]

Una foto della tua installazione ce l'hai?

Inviato dal mio SM-N9005 utilizzando Tapatalk

[terremoto76]

Forse saldature non corrette ma una foto farebbe al caso

Inviato dal mio ALE-L21 utilizzando Tapatalk

[Pa0l0ne]

Visto che hai dumpato, foto del tuo CB ricavabile da 360 flash tool

[zeruel85]

Sicuro di non aver spuntato Aud_Clamp?

[terremoto76]

Sicuro di non aver spuntato Aud_Clamp?

Potrebbe essere come detto da zeruel ,veeificaa

[delbricasar]

allora ragazzi ,piu tardi posto le foto di tutto.

Zeruel sono sicuro di non aver spuntato aud_clamp

Allora allego foto installazione con diodi
[url]https://postimg.org/image/bz75lw1xb/[/url]

Per paolone ecco lo screenshot del cb
[url]https://postimg.org/image/ihb598fax/[/url]

Attendo vostri suggerimenti
Grazie

[sicson73]

dalla foto sembra che hai messo un diodo al contrario....

[zeruel85]

Proverei a fare Aud_Clamp a sto punto. In teoria sulle Xenon il JTAG classico dovrebbe andare più che bene, ma se hai E79 in continuazione tenterei strade alternative. Intanto prova Aud_Clamp semplice, poi vediamo (ricordati anche di riflashare Xell con la spunta Aud_Clamp).

[delbricasar]

Proverei a fare Aud_Clamp a sto punto. In teoria sulle Xenon il JTAG classico dovrebbe andare più che bene, ma se hai E79 in continuazione tenterei strade alternative. Intanto prova Aud_Clamp semplice, poi vediamo (ricordati anche di riflashare Xell con la spunta Aud_Clamp).

Grazie zeruel
Una richiesta?
Aud_clamp, mi indichi uno schema e componenti necessari?
Grazie

[zeruel85]

dalla foto sembra che hai messo un diodo al contrario....

A me sembrano entrambi corretti, coi catodi rivolti verso la porta J1F1. Quale ti sembra sbagliato?

Grazie zeruel
Una richiesta?
Aud_clamp, mi indichi uno schema e componenti necessari?
Grazie

Ho detto una cavolata io, non esiste Aud_Clamp per Xenon. Bisogna ricontrollare meglio cosa sta succedendo. Che tool usi per creare Xell? Ne hai provato un altro, per scrupolo? Che diodi hai usato? 1N4148?

[sicson73]

il numero 3 perchè non vedo bene la striscia nera

[terremoto76]

A me sembrano entrambi corretti, coi catodi rivolti verso la porta J1F1. Quale ti sembra sbagliato?


Ho detto una cavolata io, non esiste Aud_Clamp per Xenon. Bisogna ricontrollare meglio cosa sta succedendo. Che tool usi per creare Xell? Ne hai provato un altro, per scrupolo? Che diodi hai usato? 1N4148?

Risolto ragazzi , diodo fallato, ho sostituito un diodo , tutto perfetto , grazie tante del supporto.

Per zeruel ho usato jrunner

Inviato dal mio ALE-L21 utilizzando Tapatalk
