Riconoscere capacità nand jasper

**zeruel85** · 01-10-12

Valore di R7R17?

Inviato dal mio GT-I8150 con Tapatalk 2

**Razorbacktrack** · 01-10-12

In corto,andata :/

Ora ho paura a fare un'altra jasper xD

**zeruel85** · 01-10-12

Non dirmi così che la prossima mi arriva una RGH 2 Jasper. :S

Inviato dal mio GT-I8150 con Tapatalk 2

**Razorbacktrack** · 01-10-12

La cosa più bella lo sai qual'è ? 3 mesi fa è morta una jasper di un mio amico usando lo stesso schema (l'installazione non l'ho fatta io però). Era sempre una jasper 512 ....avete per caso un altro schema ? Quanto sono incazzato

**zeruel85** · 01-10-12

Originariamente Scritto da Razorbacktrack

La cosa più bella lo sai qual'è ? 3 mesi fa è morta una jasper di un mio amico usando lo stesso schema (l'installazione non l'ho fatta io però). Era sempre una jasper 512 ....avete per caso un altro schema ? Quanto sono incazzato

Scusa, ma a che schema ti riferisci?

Inviato dal mio GT-I8150 con Tapatalk 2

**Razorbacktrack** · 01-10-12

Glitch mod versione light by rf1911

**zeruel85** · 01-10-12

Il condensatore lo hai messo dopo la resistenza vero?

Inviato dal mio GT-I8150 con Tapatalk 2

**Razorbacktrack** · 01-10-12

No :S cavolo allora su falcon l'ho messo sbagliato e per questo è funzionata ?

**zeruel85** · 01-10-12

Il circuito del PLL_BYPASS che vai a creare deve fungere da filtro passa basso in sostanza, quindi la resistenza in serie e POI il condensatore in parallelo. La frequenza di cutoff sarà data dall'inverso di 2*pigreco*R*C.

Inviato dal mio GT-I8150 con Tapatalk 2

**Razorbacktrack** · 01-10-12

Quindi tu dici:

CPLD-------RES----COND---PLL (con un piede del condensatore verso gnd)

Oppure

CPLD -------RES----COND---PLL ?

**zeruel85** · 01-10-12

Cpld --- res --- cond --- pll
|
gnd

Inviato dal mio GT-I8150 con Tapatalk 2

**zeruel85** · 01-10-12

Non mi lascia disegnare come vorrei dal cellulare. Comunque sì, uno dei piedini del condensatore va a massa.

Inviato dal mio GT-I8150 con Tapatalk 2

**Razorbacktrack** · 01-10-12

Ma dopo la resistenza,allora questo ho sbagliato....

**deco.gio** · 01-10-12

ah mannaggia....con le jasper per esperienza personale..ci vado cauto

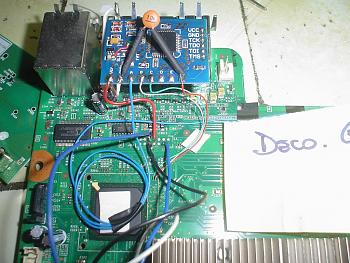

come sbagli il valore del condensatore sul pll....oppure saldi male il punto del pll..puoi dire addio alla cpu!!!
Raz.... mi spiace tantissimo sull'accaduto
