[Risolto] Problema SPI con jr programmer V2 (clone) flashconfig 0x00000000

[E1070]

Salve, volevo porre questo problema che ormai mi affligge da piu di un mese. Collegando la mia corona v3 al jr mi restituiste sempre Version: 10 Flash Config: 0x00000000 Can not Continue. Provato a risaldare piu volte i fili di collegamento, riprogrammare il fw del jr, provato su 3 desktop e 2 portatili, acquistato anche altro jr ma niente da fare.
Ho quindi chiesto al rivenditore di testarmi la mainboard e lui è riuscito a leggere la nand. Cosa potrebbe essere? Ringrazio in anticipo tutti quelli che mi risponderanno

[Razorbacktrack]

Lui come ha letto la nand?

[E1070]

so che usa un nand-x infatti voleva vendermelo al posto del jr

[luca73]

Il tuo jpr hai la possibilità di testarlo su altra consol

Inviato dal mio GT-I9301I utilizzando Tapatalk

[E1070]

no perche non ne ho altre. Comunque anche il secondo jr che ho acquistatomi restituisce lo stesso errore

[luca73]

Come programmatore di chip funziona?

Inviato dal mio GT-I9301I utilizzando Tapatalk

[Razorbacktrack]

Foto delle saldature?

[E1070]

come programmatore non li ho ancora provati.

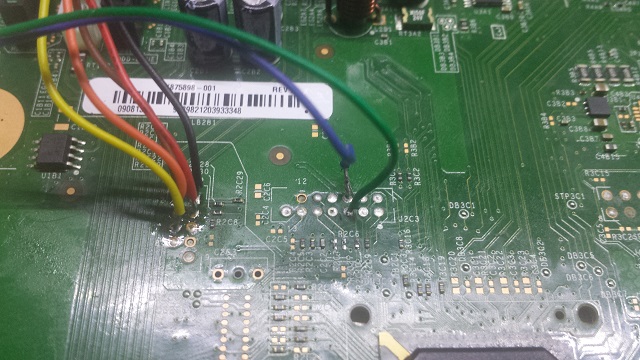

Di seguito la foto delle saldature.

[tsunami666]

Sicuro sia una V3?

[E1070]

ha una nand hynex e mancano i post fix

[Pa0l0ne]

Col blu prendi anche Tele Capo d'Istria?
Come son settati gli switch del tuo jr programmer?
La console la tieni alimentata in standby?

[E1070]

provato sia con jp3 a sinistra che a destra (unico settaggio possibile visto ke laltro manda il jr in bootloader) ma poi ho controllato la pcb e ho visto ke non serviva a nientese lo colleghi per la lettura nand visto ke jp serve a mandare i 3.3v sul jtag. Comunque il rivenditore ha usato i miei collegamenti per leggere, quindi forse il suo lettore lavora sul provider id della tv di capo d'istria
cmq provato sia con console alimentata ke non

[Babilozzo]

Ah! Collega il jrp alla console in standby ma non al pc ... i led lampeggiano?

[E1070]

si per alcuni secondi poi si spengono

[Babilozzo]

Ecco ... i led devono restare accesi continuando a lampeggiare mio caro amico.
Fai due belle foto al programmatore? Per la cronaca deve presentare ANCHE un etichetta sul bottom dove hai il numero di serie

[E1070]

facendo in modo di farle restare fisse e poi collegare usb mi restituisce questo errore Version: 10
Flash Config: 0x00000010
Error: 011 reading block 0
IoTimedOut

IoTimedOut:No more bytes!
00000010

[Babilozzo]

Hai un problrma di connessione, non puoi leggere nulla se non ottieni il corretto flash config. Prendi un tester su scala ohm e misura tutti i punti di colleganento, senza alimentatore collegato ovviamente, un puntale sul piedino del connettore dove partono i fili dal jrp, e un puntale sulla relativa piazzola sulla scheda madre, ma non sul top dove hai saldato, bensì il puntale devi tenerlo sul bottom e devi avere letture pari a zero ohm su tutti i collegamenti.
E già che ci sei verifica di non avere cortocircuiti, (zero ohm) fra gli stessi pad adiacenti.

[E1070]

gia verificato. Inoltre come gia ùdetto in precedentùza con gli stessi cablaggi dal rivenditore è stata letta senza problemi ma presumibilmente con un nand-x

[Pa0l0ne]

Provato banalmente a cambiare cavo USB e magari anche PC?
Su tele Capodistria a quest'ora fanno filmetti interessanti.
Le stagnature cmq rimangono ugualmente indecenti...hai poi intenzione di fare rgh?...occhio..

[Babilozzo]

Verifica la continuità posizionando il puntale verso il jrp sulla resistenza dopo il connettore esempre mantenendo i punti sul bottom della scheda madre, e riporta qui le letture che ottieni.

rn7 rn6 rn5 ecc..
